第1页

网易蜂巢Docker云计算平台 架构演化



深圳站2016



尧飘海



第3页

自我介绍



分布式 架构



云计算



自动化 平台



性能诊 断



第4页

目录

PART 01

蜂巢背景介绍

PART 02

公有容器云挑战

PART 03

服务化架构之路

PART 04

总结



第5页

PART 01

蜂巢背景介绍

Introduction



第6页

背景介绍



第7页

背景介绍



第8页

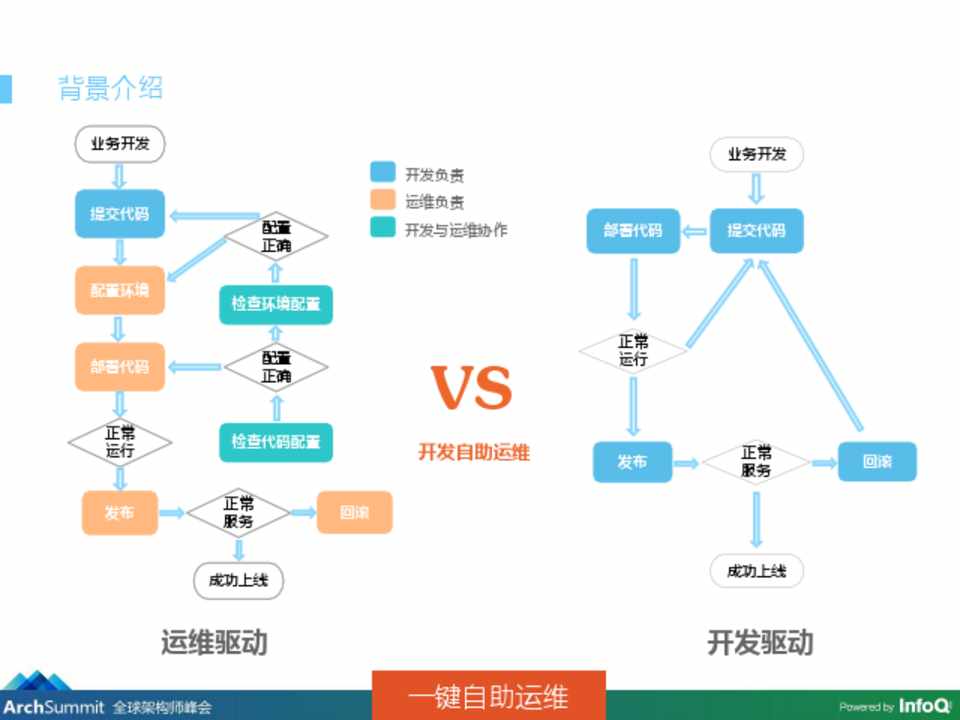

背景介绍

业务开发

提交代码

配置环境

部署代码 正常 运行 发布



配置 正确



开发负责 运维负责 开发与运维协作



检查环境配置

配置 正确



检查代码配置



正常 服务



回滚



VS

开发自助运维



成功上线



业务开发



部署代码



提交代码



正常 运行

发布



正常 服务



成功上线



运维驱动



一键自助运维



开发驱动



回滚



第9页

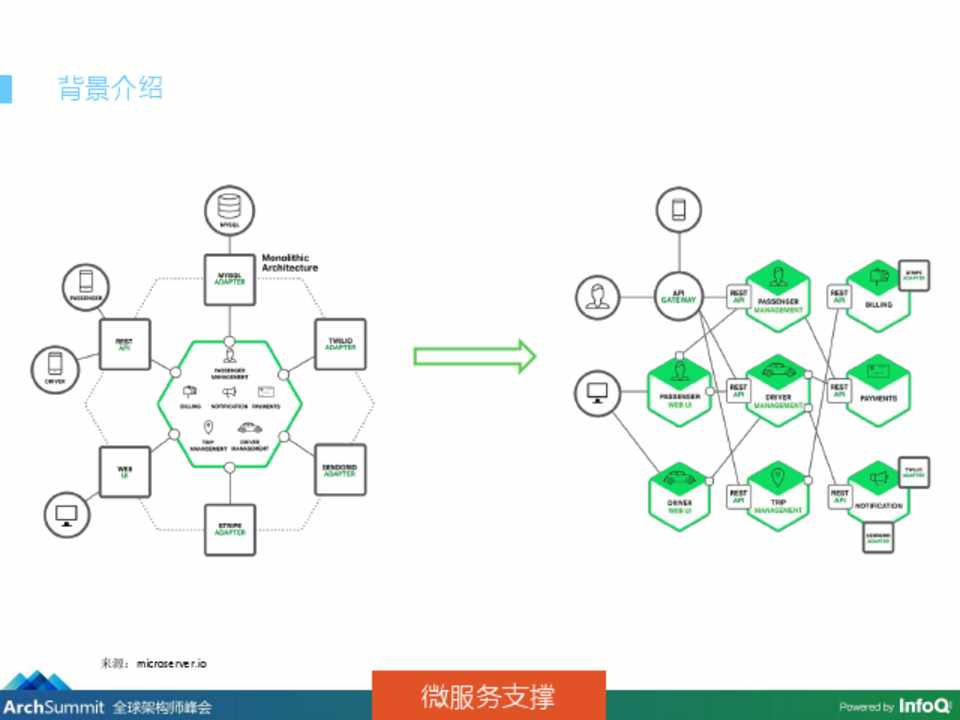

背景介绍



来源:microserver.io



微服务支撑



第10页

PART 02

公有容器云挑战

Challenge



第11页

业务挑战

• DevOps,微服务支撑 • 业务对象(需求,计费,安全) • 服务模式 (K8s多租户)



第12页

业务挑战

使用方式 计费方式 服务模式

安全



• 容器服务 • 编排服务 • 云主机

• 按时计费 • 按量计费 • 按次计费

• 个人用户 • 企业用户 • 其他团队

• 系统安全 • 业务安全 • 定制安全



第13页

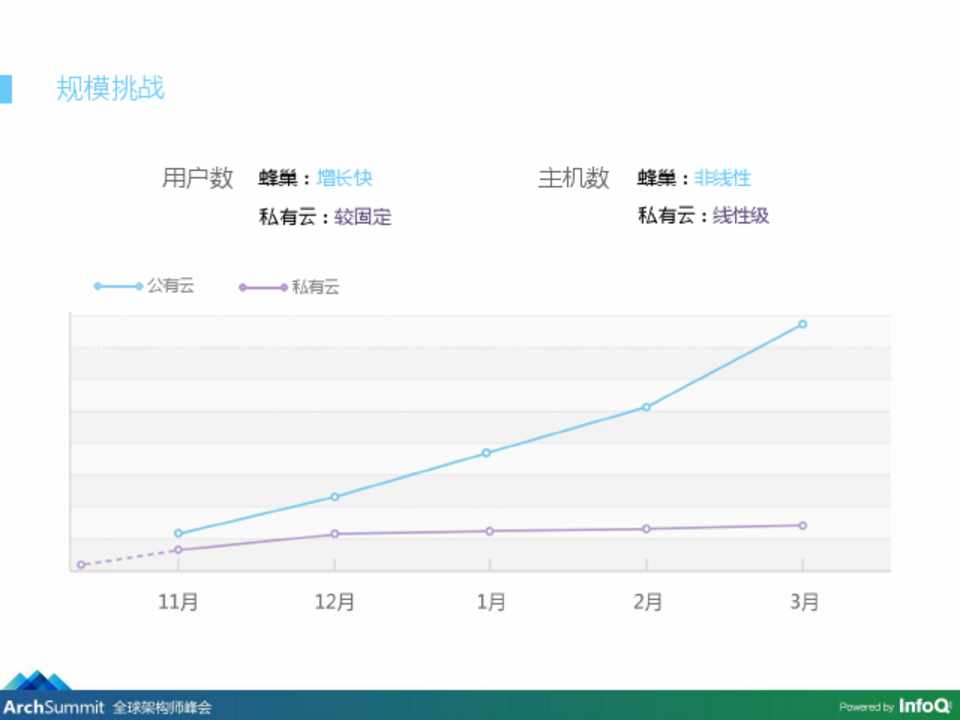

规模挑战



用户数 蜂巢:增长快

私有云:较固定



公有云



私有云



主机数 蜂巢:非线性

私有云:线性级



第14页

非功能挑战



风控系 统



快速迭 代



可运维性



第15页

PART 03

服务化架构之路

Architecture



第16页

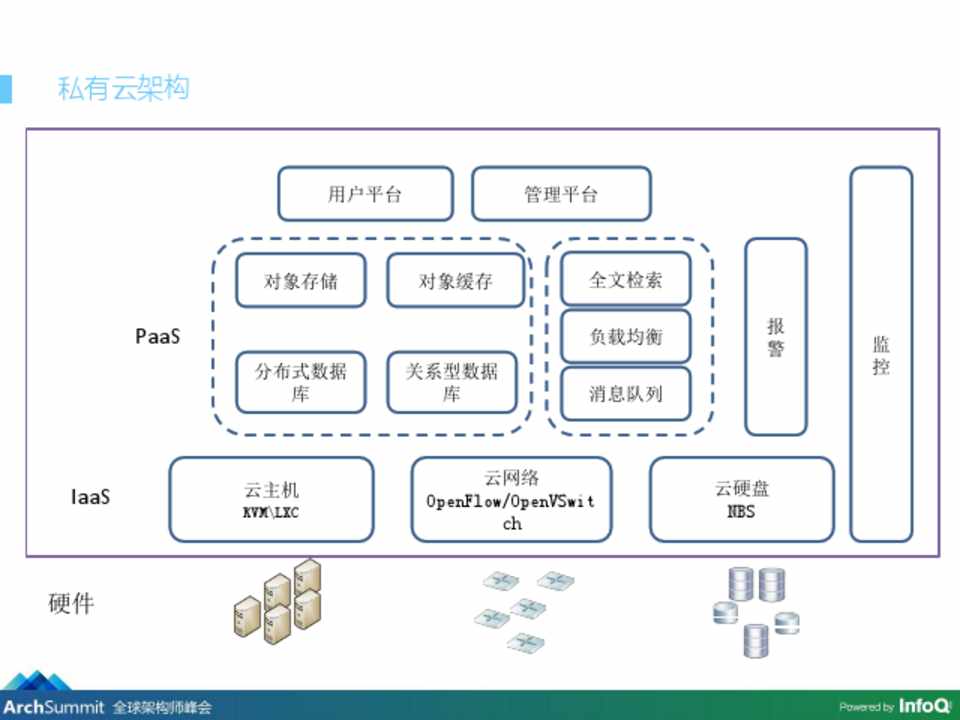

私有云架构



用户平台



管理平台



PaaS



对象存储



对象缓存



分布式数据 库



关系型数据 库



全文检索 负载均衡 消息队列



报 警



IaaS 硬件



云主机

KVM\LXC



云网络 OpenFlow/OpenVSwit

ch



云硬盘 NBS



监 控



第17页

系统特点

• 基于开源云框架OpenStack构建IaaS • 整合后端服务到私有云,提供PaaS服务 • 云网络基于OpenFlow浮动IP • 云硬盘架构基于iscsi实现 • 云主机的创建速度



第18页

二代架构



客服云 教育云

SaaS

云分析

网站/APP 可视化

自定义报表



云信 教育云 视频云 多媒体云 机器学习

……

领域PaaS



主机与网络

IaaS

虚拟主机 虚拟主机

虚拟硬盘 虚拟硬盘

云硬盘服务/NBS

云硬盘服务/Ceph



大数据云



云缓存 云队列



操作门户



云关系数据库



数据集成



云分布式数据库 云负载均衡

云监控 云搜索



离线计算 实时计算



核心PaaS



云对象存储



云安全



CDCNDN 上上传传加加速速



反垃圾



富媒体处富理媒服体务处理 镜像/快照存储

云转码



防攻击 入侵防护 存储(HDFS)



第19页

架构技术特点

• 云网络架构 • 静态IP注入 • Ceph优化



第20页

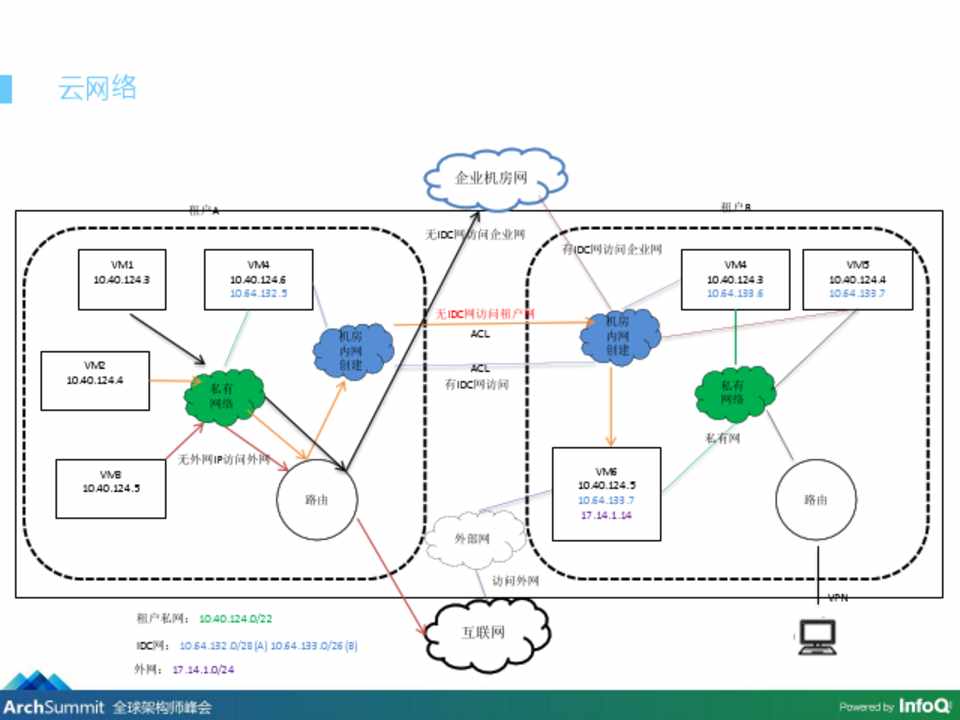

云网络



租户A



VM1 10.40.124.3

VM2 10.40.124.4



VM4 10.40.124.6 10.64.132.5

私有 网络



机房 内网 创建



VM3 10.40.124.5



无外网IP访问外网



路由



租户私网: 10.40.124.0/22 IDC网: 10.64.132.0/28(A) 10.64.133.0/26(B) 外网: 17.14.1.0/24



企业机房网



无IDC网访问企业网



有IDC网访问企业网



无IDC网访问租户网 ACL

ACL 有IDC网访问



机房

内网 创建



外部网 访问外网



VM6 10.40.124.5 10.64.133.7 17.14.1.14



互联网



租户B

VM4 10.40.124.3 10.64.133.6

私有 网络 私有网



VM5 10.40.124.4 10.64.133.7

路由

VPN



第21页

静态IP注入



创建时间过长



第22页

静态IP注入



• 1.云主机网卡IP • 2.云主机网卡路由 • 3.DNS服务IP • 4.网卡udev规则

80S

5S



第23页

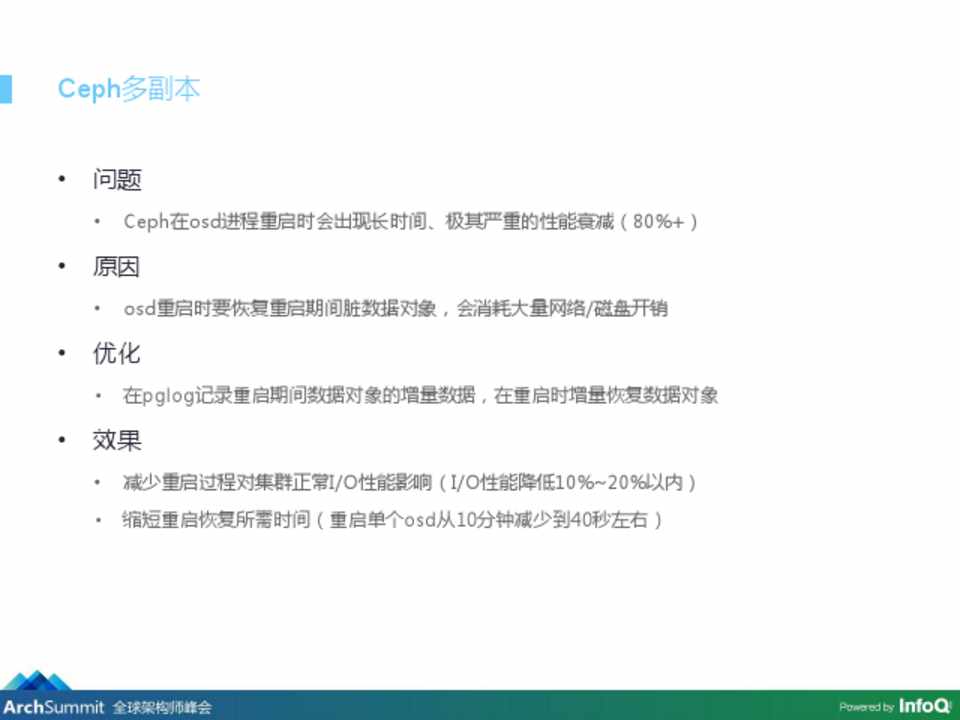

Ceph多副本

• 问题

• Ceph在osd进程重启时会出现长时间、极其严重的性能衰减(80%+)

• 原因

• osd重启时要恢复重启期间脏数据对象,会消耗大量网络/磁盘开销

• 优化

• 在pglog记录重启期间数据对象的增量数据,在重启时增量恢复数据对象

• 效果

• 减少重启过程对集群正常I/O性能影响(I/O性能降低10%~20%以内) • 缩短重启恢复所需时间(重启单个osd从10分钟减少到40秒左右)



第24页

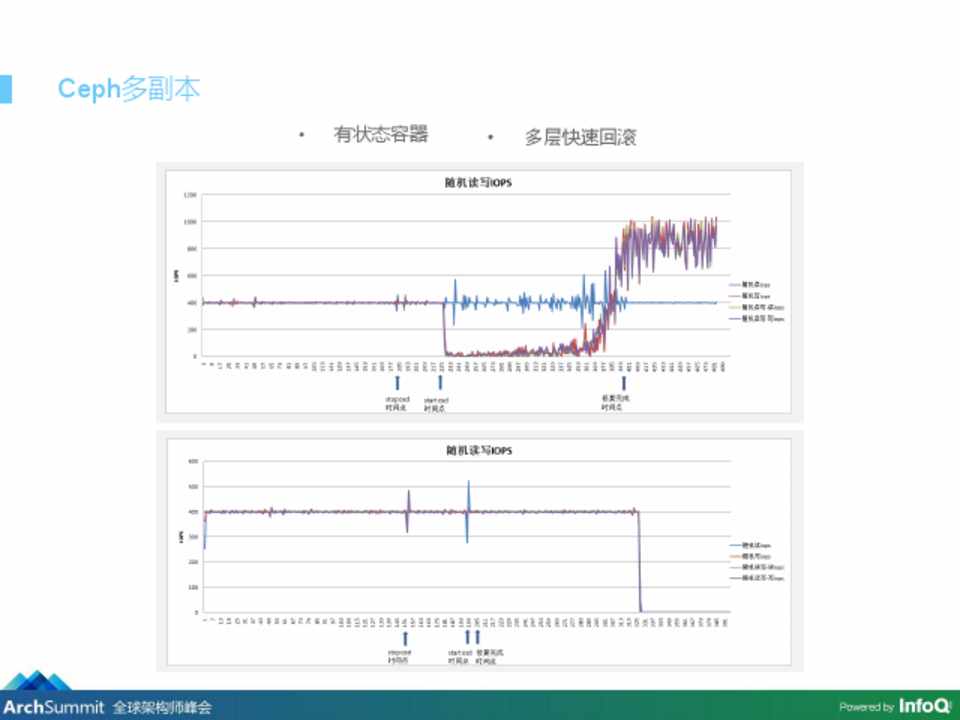

Ceph多副本



• 有状态容器



• 多层快速回滚



第25页

系统关键点

• 容器化:开放公有容器云 • 多层调度:支持云主机与容器的调度 • 并发请求:秒级,创建 • 多级别资源池:云主机,IP,云硬盘



第26页

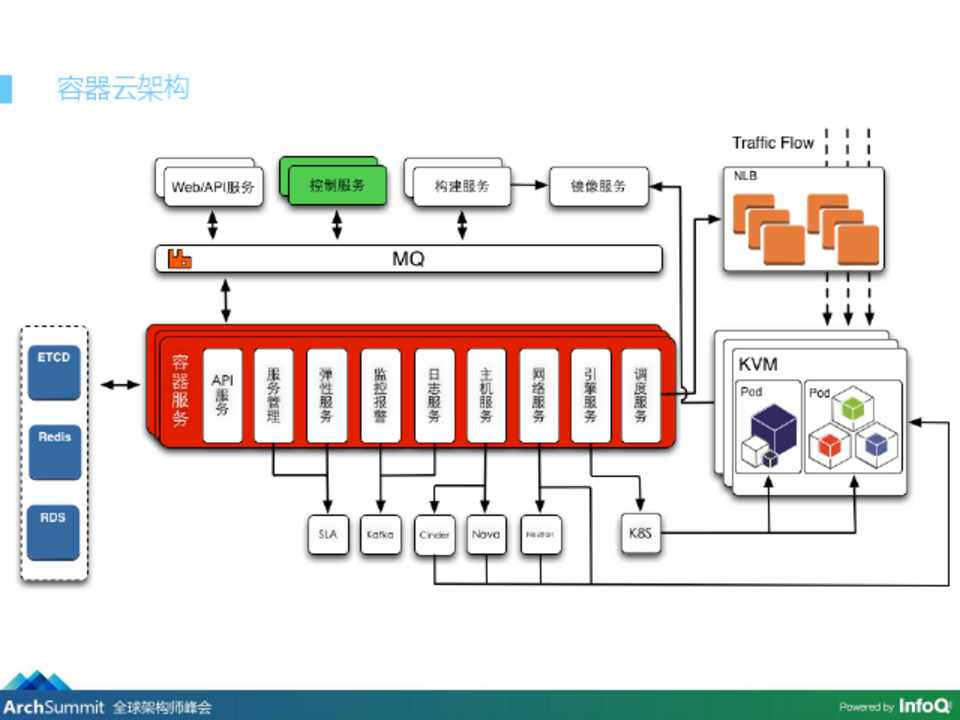

容器云架构



第27页

K8S的优化

Auth



Hub



LB Manager



LB



Pod

PoLBd

Controller



第28页

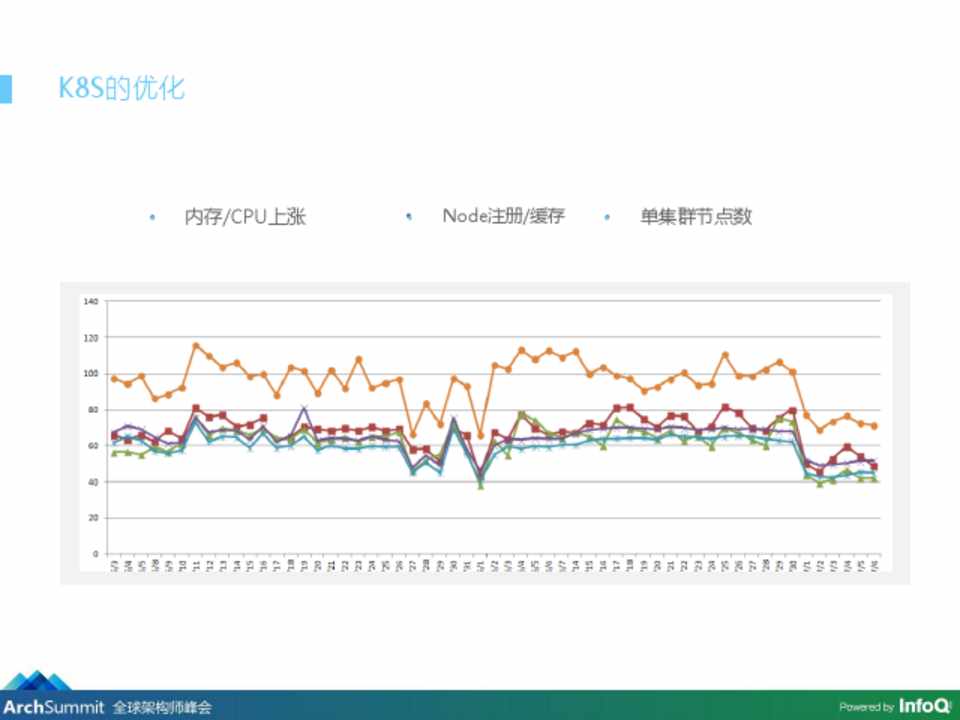

K8S的优化



• 内存/CPU上涨



• Node注册/缓存 • 单集群节点数



第29页

多级别资源池



云主机



云网络



云硬盘



容器服务



第30页

应用容器化的坑



IO占用较高 OOM无效



第31页

应用容器化的坑



内存分配失败 Swap请求



第32页

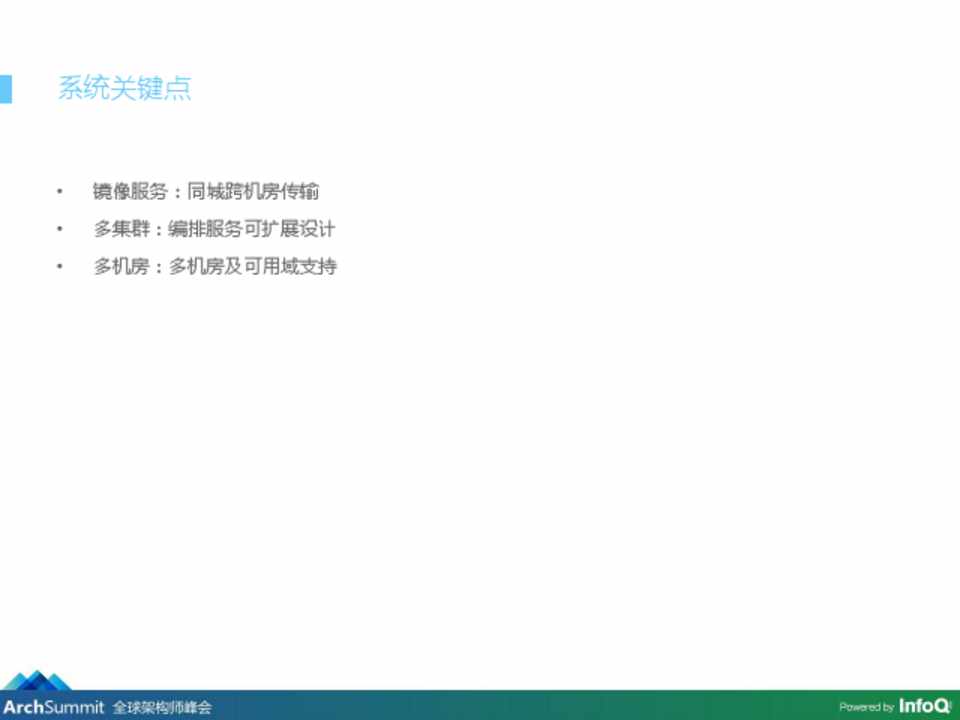

系统关键点

• 镜像服务:同城跨机房传输 • 多集群:编排服务可扩展设计 • 多机房:多机房及可用域支持



第33页

镜像服务

机房A



核心 路由



机房B



镜像仓库服务 分布式存储服务



第34页

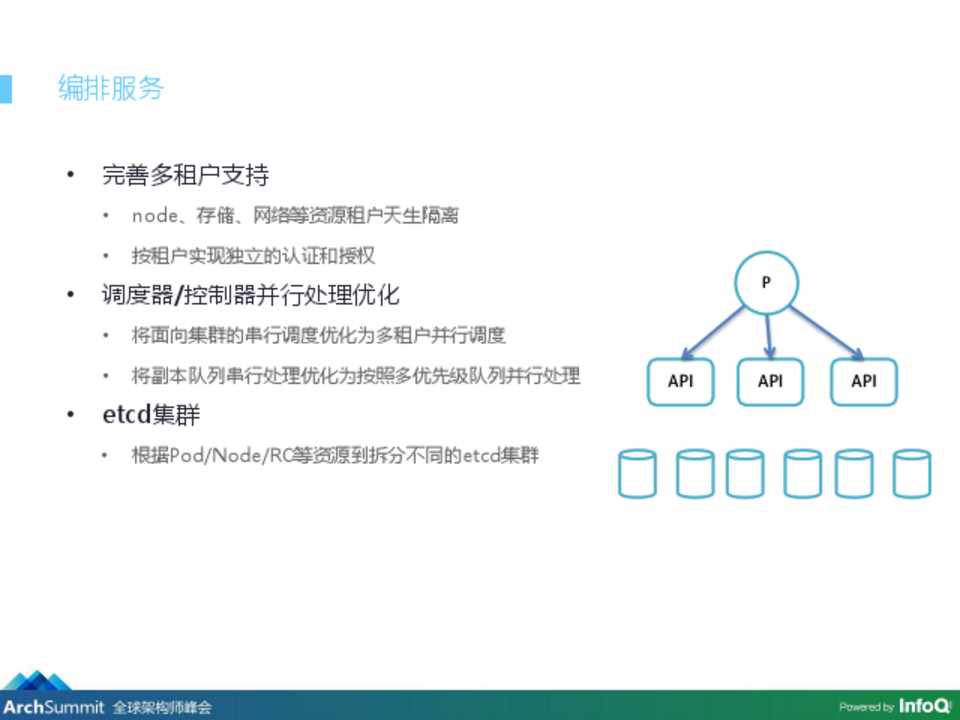

编排服务

• 完善多租户支持

• node、存储、网络等资源租户天生隔离 • 按租户实现独立的认证和授权

• 调度器/控制器并行处理优化

• 将面向集群的串行调度优化为多租户并行调度 • 将副本队列串行处理优化为按照多优先级队列并行处理

• etcd集群

• 根据Pod/Node/RC等资源到拆分不同的etcd集群



P



API API



API



第35页

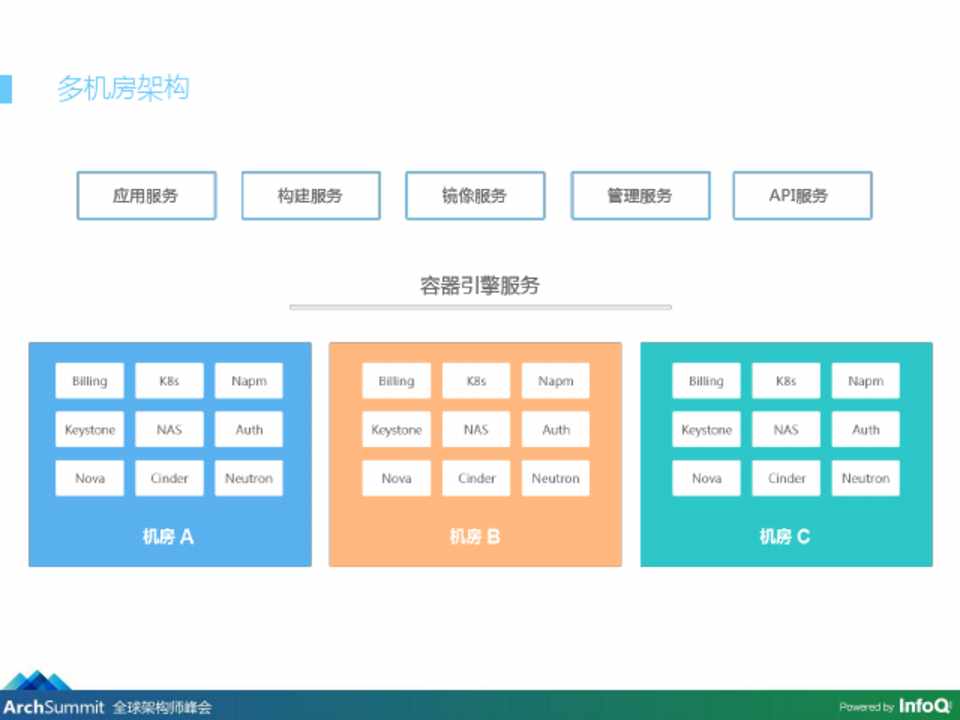

多机房架构



应用服务



构建服务



镜像服务



管理服务



容器引擎服务



API服务



Billing K8s Napm



Keystone



NAS



Auth



Nova



Cinder



Neutron



机房A



Billing K8s Napm



Keystone



NAS



Auth



Nova



Cinder



Neutron



机房B



Billing



K8s



Keystone



NAS



Nova



Cinder



机房C



Napm Auth Neutron



第36页

PART 04

总结

Summary



第37页

总结



• 高可用 • 可扩展

稳定性 • 高可靠

安全

• 系统透明 • 系统诊断

数据化 • 链路监控系统

• 运故障维恢复

• 自动切换

容错性 • RC的应用

• 电服源务管理

更多 • 带外管理



DDos防护 入侵检测

全链路监控 带外管理

分拆分层 微服务化
