Twitter Messaging的架构演化之路 by sijieg

发布者 arch
发布于 1471220585823  浏览 1821 关键词 架构, DevOps
分享到

第1页

Twitter Mess1aging的架构演化之路

@sijieg | Twitter



第2页

2016-4-22



第3页

Agenda



Background Layered Architecture Design Details Performance Scale @Twitter Q&A



第4页

Publish-Subscribe

Online services - 10s of milliseconds Transaction log, Queues, RPC

Near real-time processing - 100s of milliseconds Change propagation, Stream Computing

Data delivery for analytics - seconds~minutes Log collection, aggregation



第5页

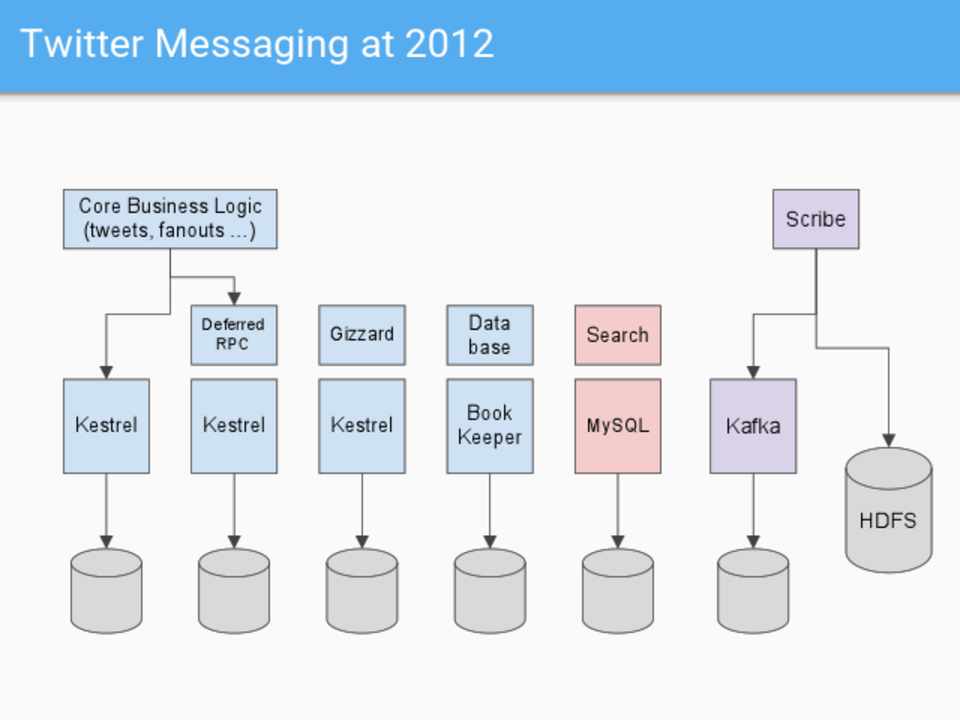

Twitter Messaging at 2012



Core Business Logic (tweets, fanouts …)



Scribe



Kestrel



Deferred RPC

Kestrel



Gizzard

Kestrel



Data base

Book Keeper



Search

MySQL



Kafka



HDFS



第6页

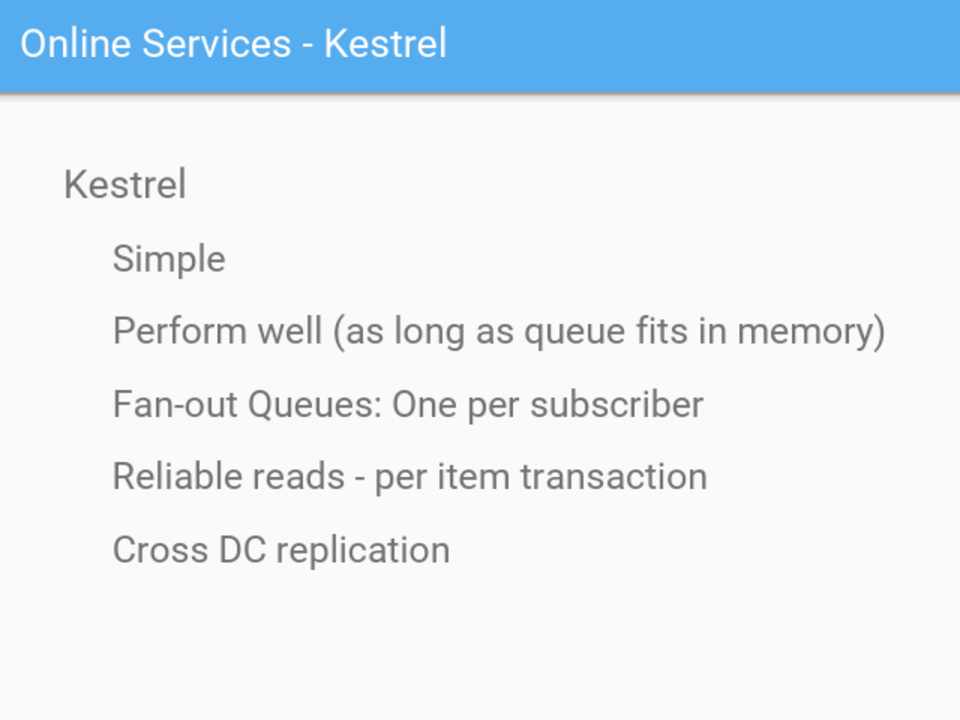

Online Services - Kestrel

Kestrel

Simple Perform well (as long as queue fits in memory) Fan-out Queues: One per subscriber Reliable reads - per item transaction Cross DC replication



第7页

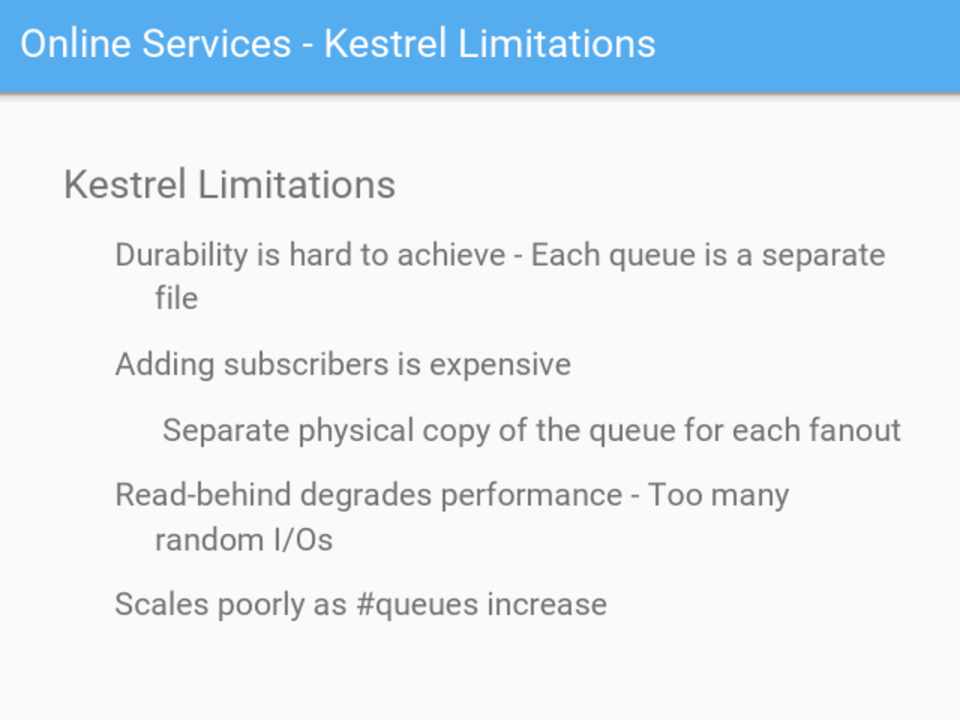

Online Services - Kestrel Limitations

Kestrel Limitations

Durability is hard to achieve - Each queue is a separate file

Adding subscribers is expensive Separate physical copy of the queue for each fanout

Read-behind degrades performance - Too many random I/Os

Scales poorly as #queues increase



第8页

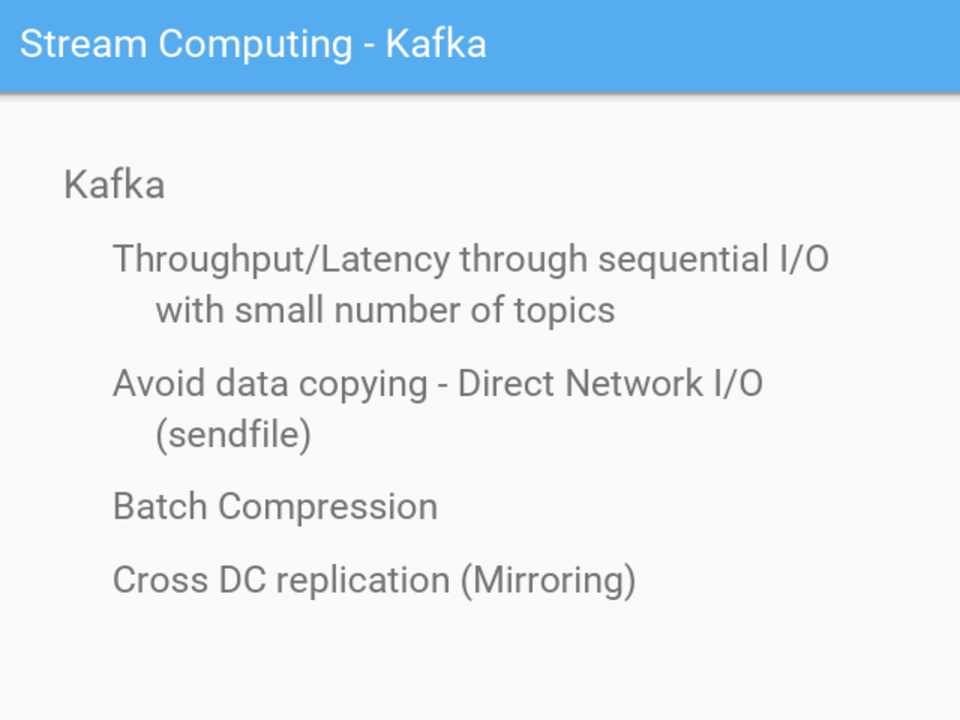

Stream Computing - Kafka

Kafka

Throughput/Latency through sequential I/O with small number of topics

Avoid data copying - Direct Network I/O (sendfile)

Batch Compression Cross DC replication (Mirroring)



第9页

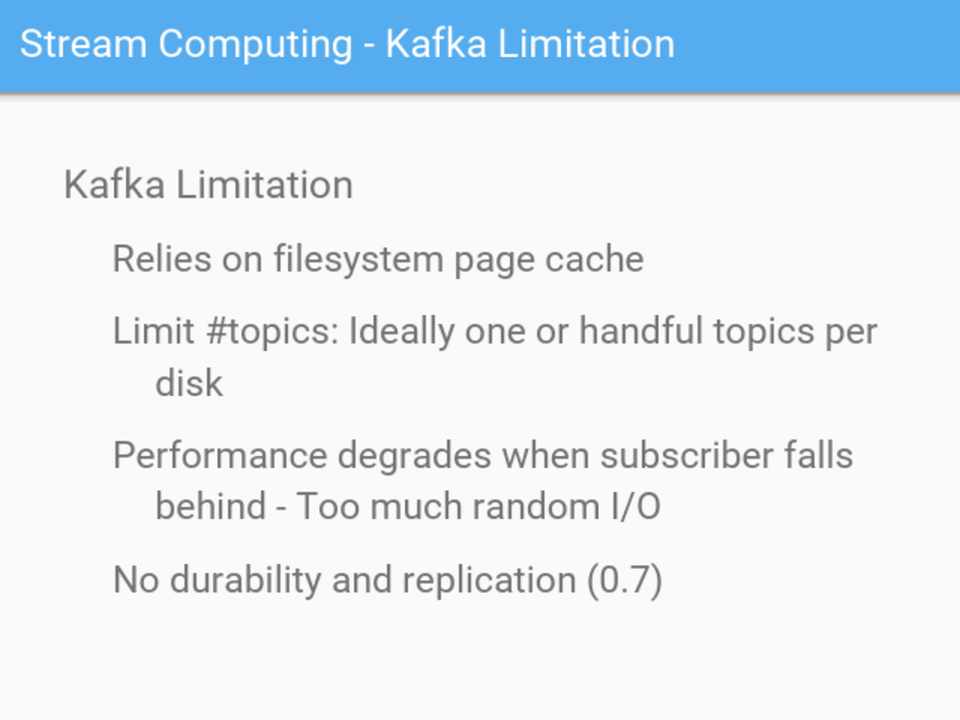

Stream Computing - Kafka Limitation

Kafka Limitation

Relies on filesystem page cache Limit #topics: Ideally one or handful topics per

disk Performance degrades when subscriber falls

behind - Too much random I/O No durability and replication (0.7)



第10页

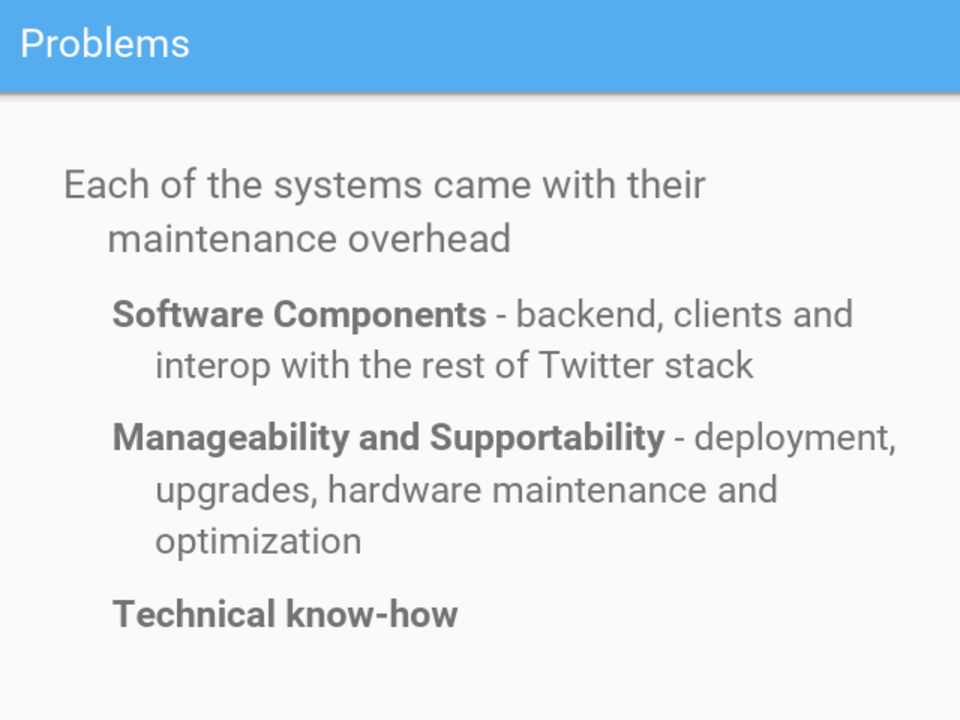

Problems

Each of the systems came with their maintenance overhead

Software Components - backend, clients and interop with the rest of Twitter stack

Manageability and Supportability - deployment, upgrades, hardware maintenance and optimization

Technical know-how



第11页

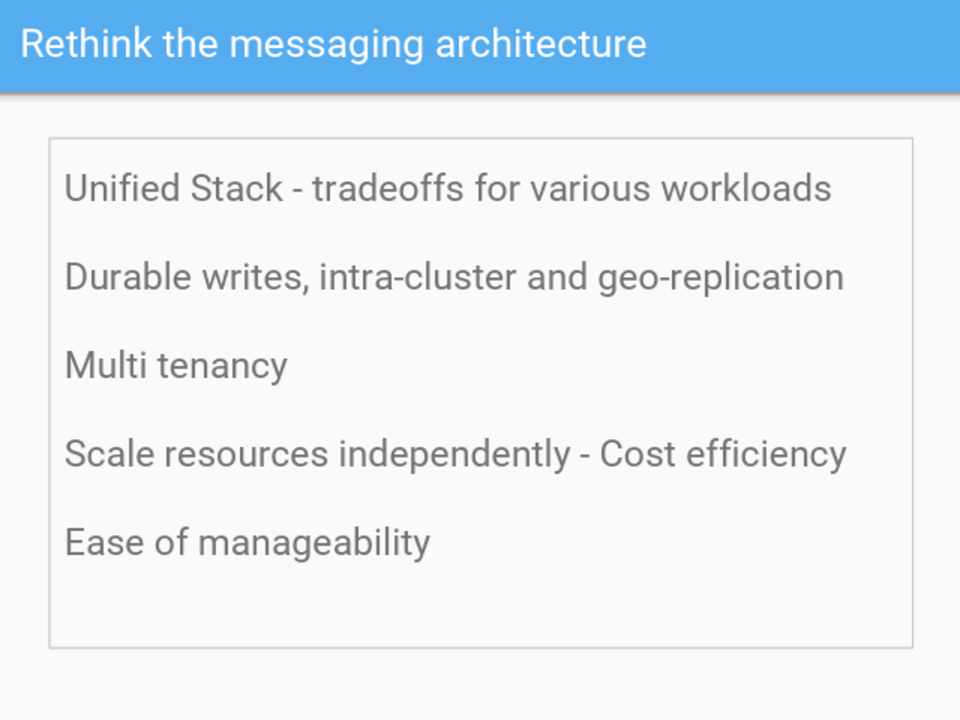

Rethink the messaging architecture

Unified Stack - tradeoffs for various workloads Durable writes, intra-cluster and geo-replication Multi tenancy Scale resources independently - Cost efficiency Ease of manageability



第12页

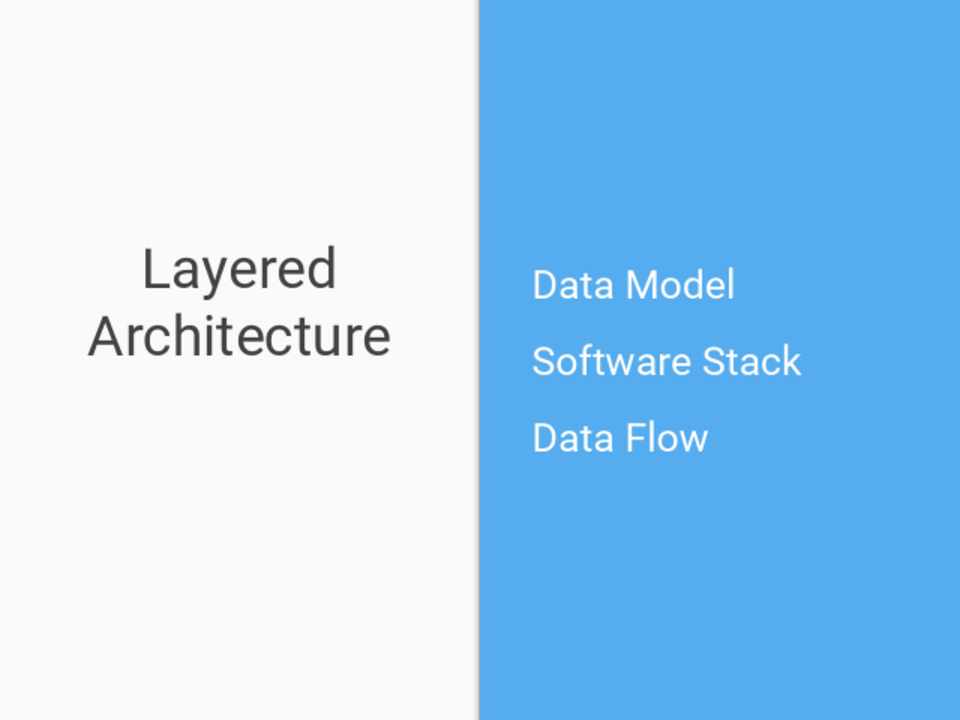

Layered Architecture



Data Model Software Stack Data Flow



第13页

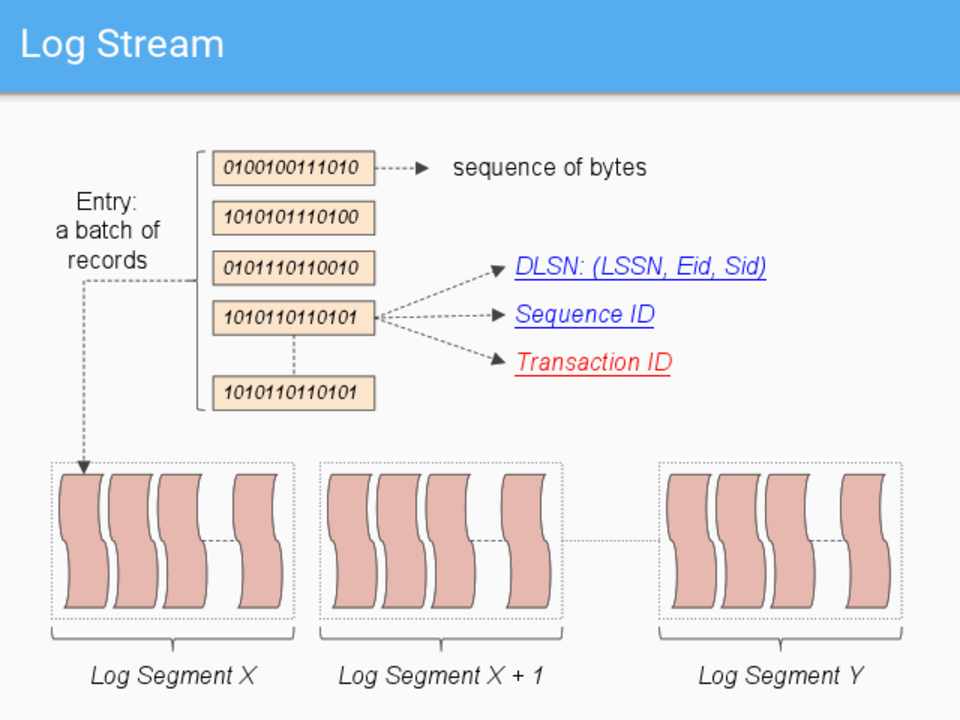

Log Stream



Entry: a batch of

records



0100100111010 1010101110100 0101110110010 1010110110101



sequence of bytes

DLSN: (LSSN, Eid, Sid) Sequence ID Transaction ID



Log Segment X



Log Segment X + 1



Log Segment Y



第14页

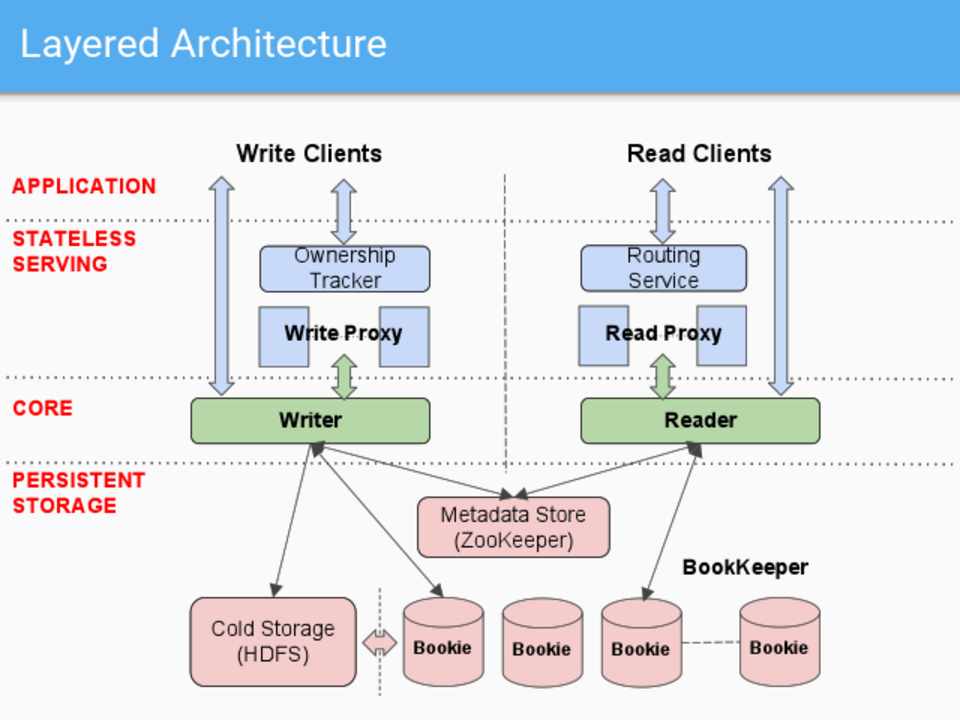

Layered Architecture



APPLICATION

STATELESS SERVING



Write Clients

Ownership Tracker

Write Proxy



Read Clients

Routing Service Read Proxy



CORE

PERSISTENT STORAGE



Writer



Cold Storage (HDFS)



Reader



Metadata Store (ZooKeeper)



BookKeeper



Bookie Bookie Bookie



Bookie



第15页

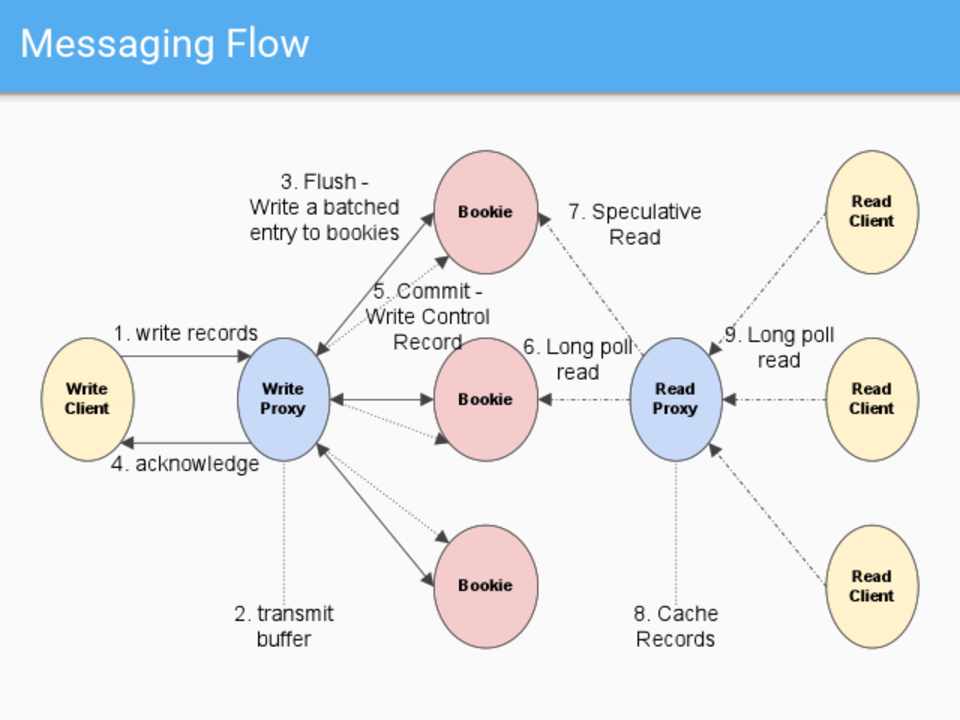

Messaging Flow



3. Flush Write a batched entry to bookies



Bookie



7. Speculative Read



Read Client



1. write records



Write Client



Write Proxy



5. Commit -



Write Control



Record



6. Long poll



read



Bookie



Read Proxy



9. Long poll read

Read Client



4. acknowledge



2. transmit buffer



Bookie



8. Cache Records



Read Client



第16页

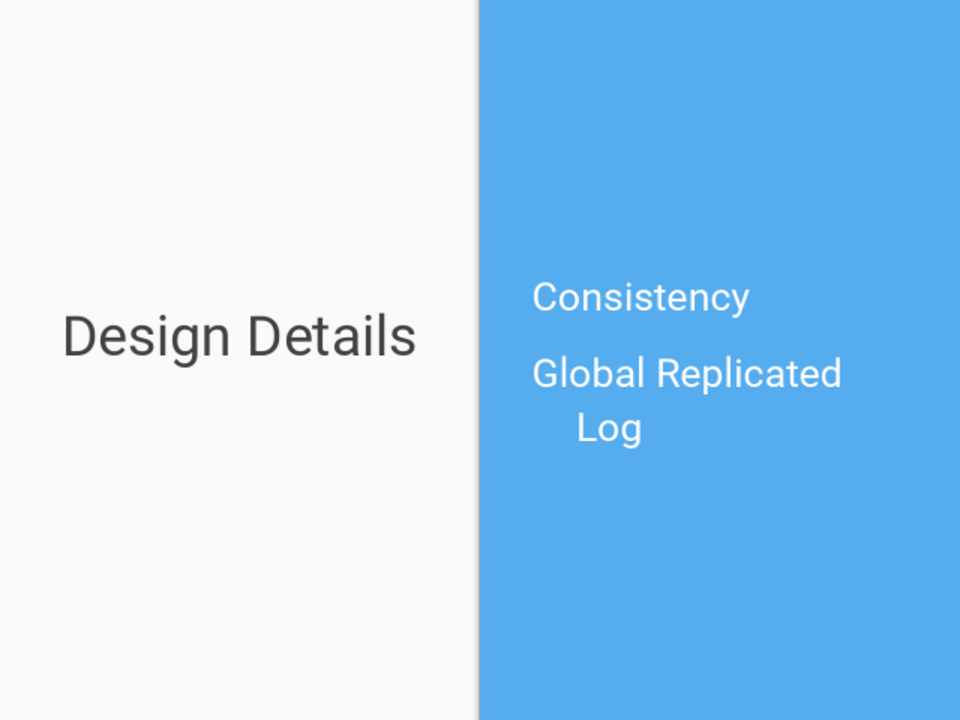

Design Details



Consistency

Global Replicated Log



第17页

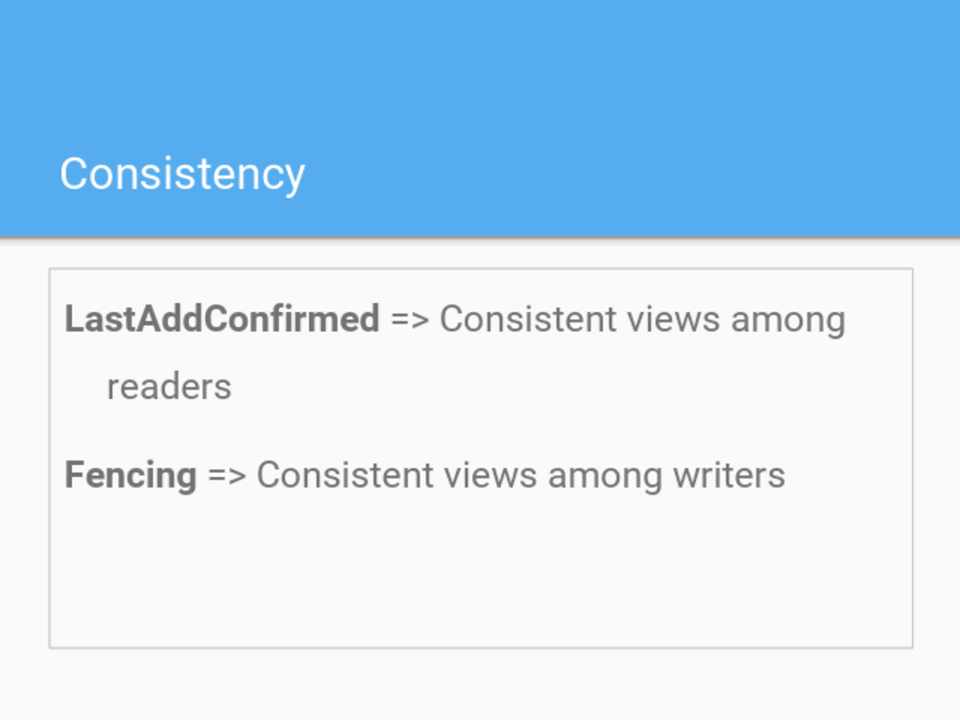

Consistency

LastAddConfirmed => Consistent views among readers

Fencing => Consistent views among writers



第18页

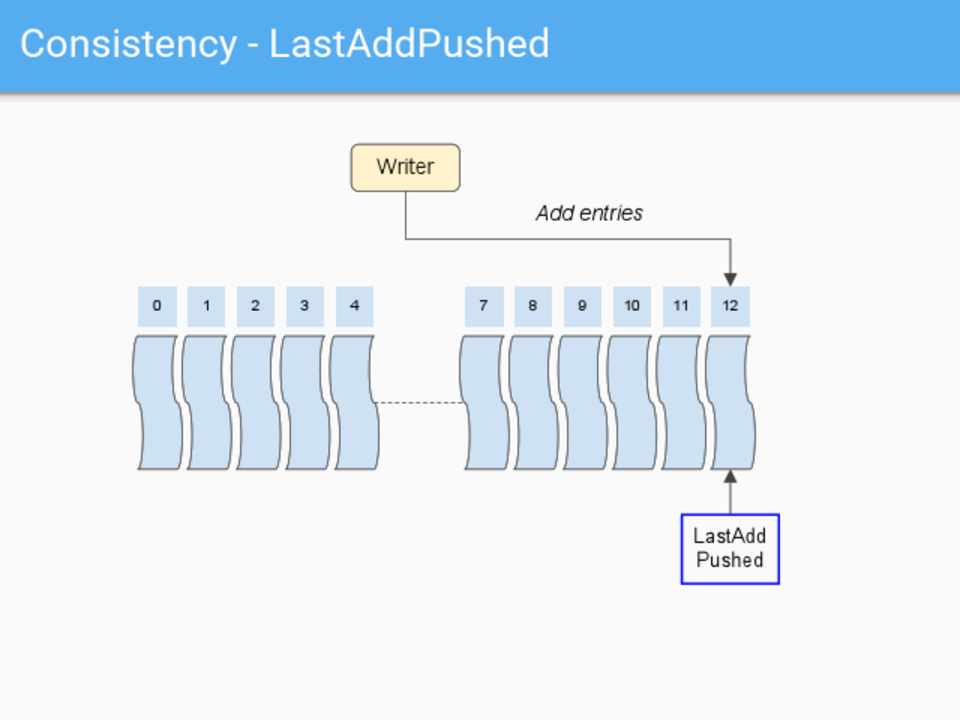

Consistency - LastAddPushed



Writer



Add entries





7 8 9 10 11 12



LastAdd Pushed



第19页

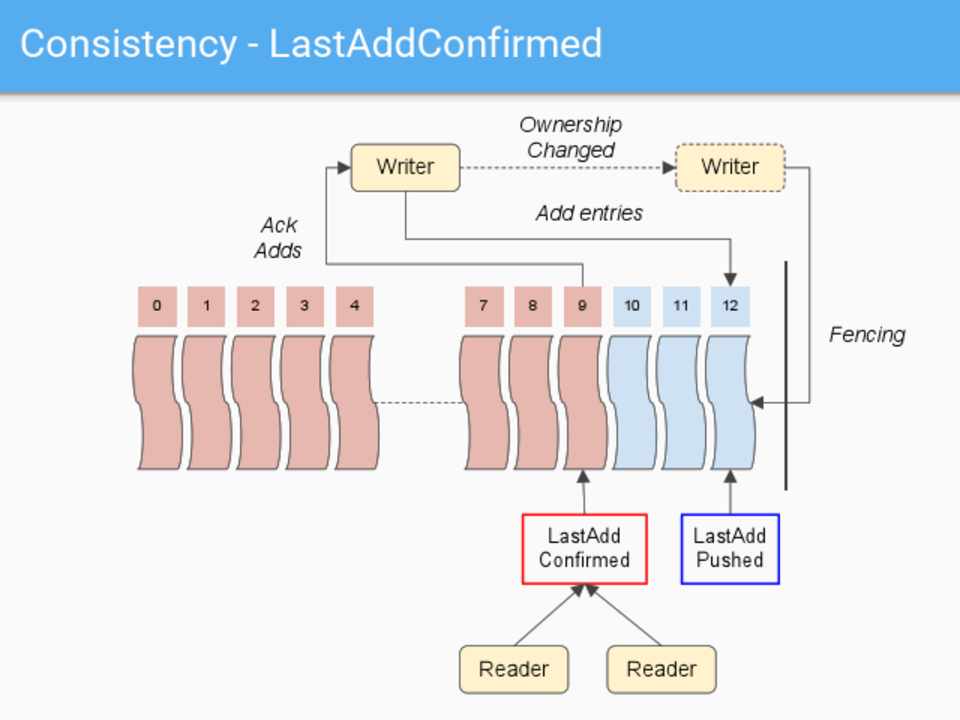

Consistency - LastAddConfirmed



Ack Adds



Writer





Ownership Changed Add entries



Writer



7 8 9 10 11 12



Fencing



LastAdd Confirmed



LastAdd Pushed



Reader



Reader



第20页

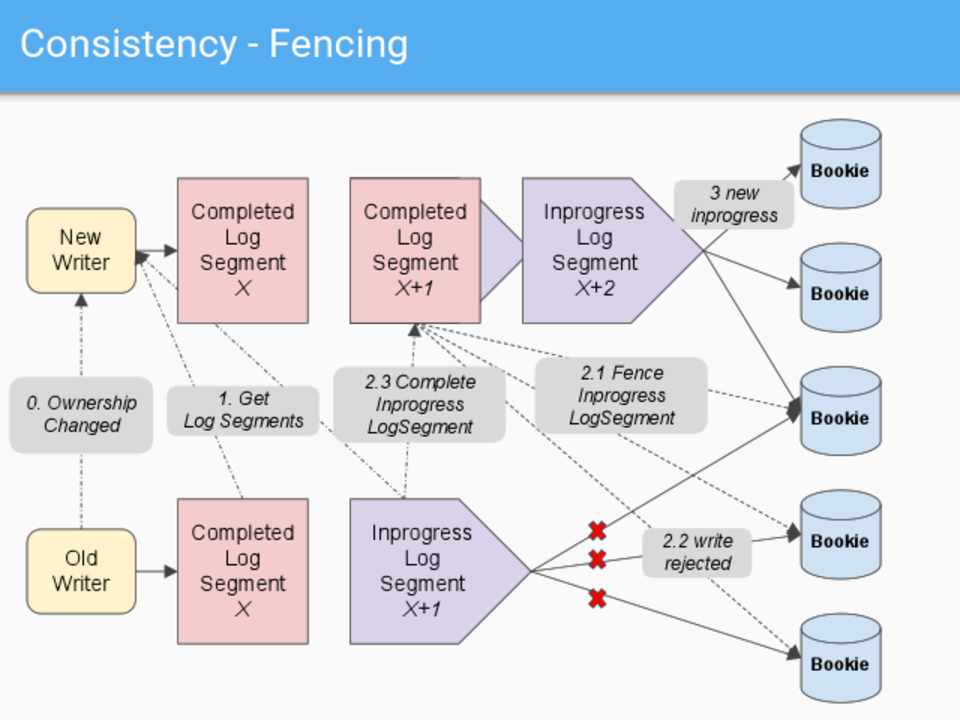

Consistency - Fencing



New Writer



Completed Log

Segment X



CInopmrpolgerteesds LLoogg

SSeeggmmeenntt XX++11



0. Ownership Changed



1. Get Log Segments



2.3 Complete Inprogress LogSegment



Inprogress Log

Segment X+2



3 new inprogress



Bookie



Bookie



2.1 Fence Inprogress LogSegment



Bookie



Old Writer



Completed Log

Segment X



Inprogress Log

Segment X+1



2.2 write rejected



Bookie



Bookie



第21页

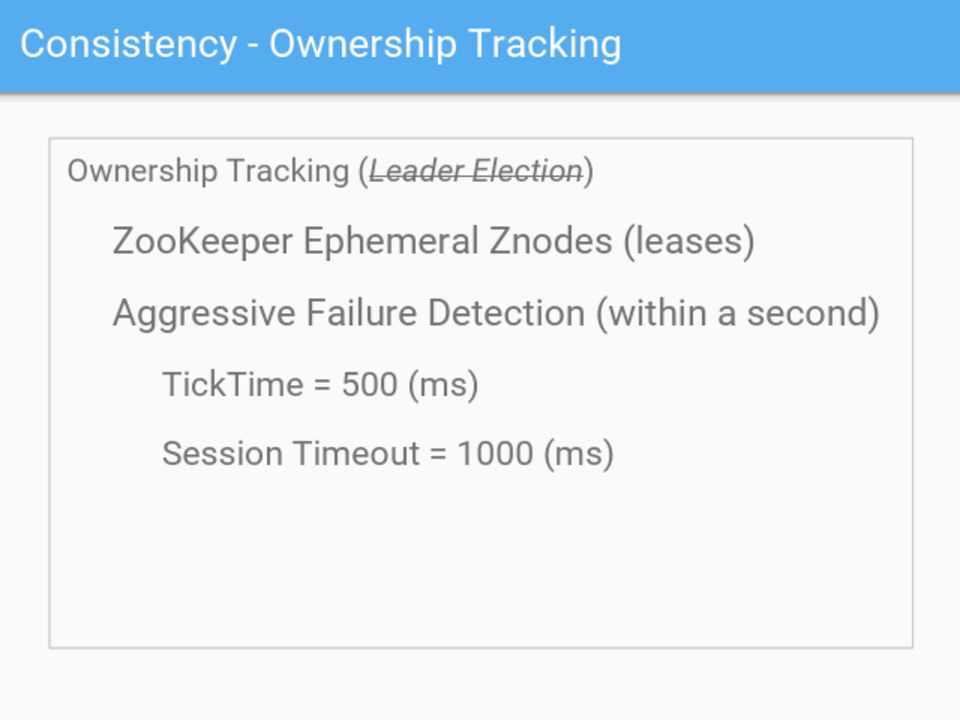

Consistency - Ownership Tracking

Ownership Tracking (Leader Election)

ZooKeeper Ephemeral Znodes (leases) Aggressive Failure Detection (within a second)

TickTime = 500 (ms) Session Timeout = 1000 (ms)



第22页

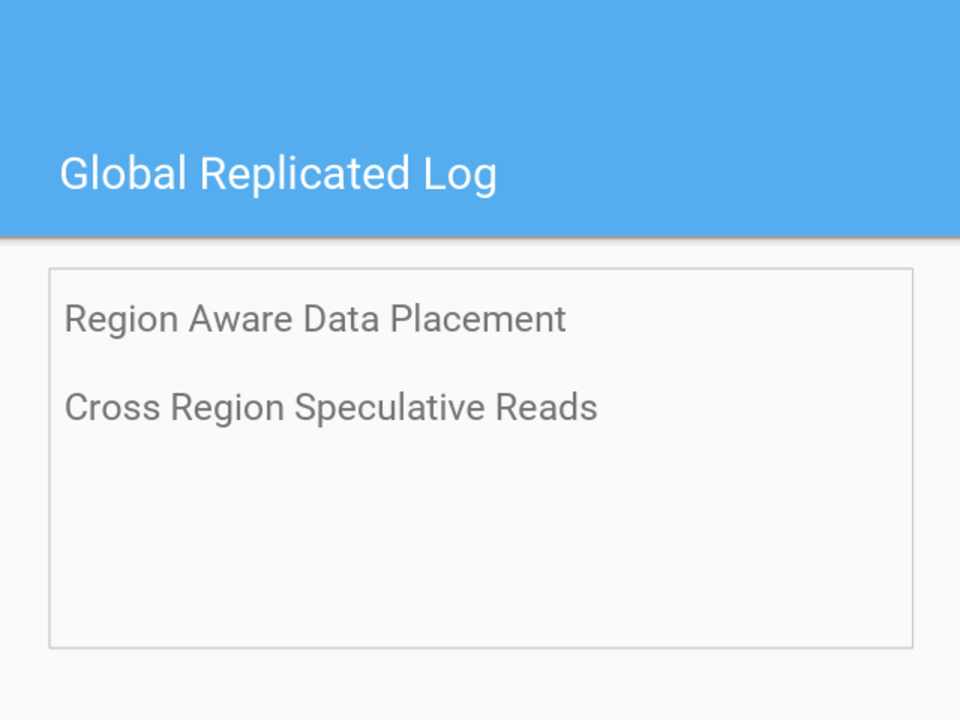

Global Replicated Log

Region Aware Data Placement Cross Region Speculative Reads



第23页

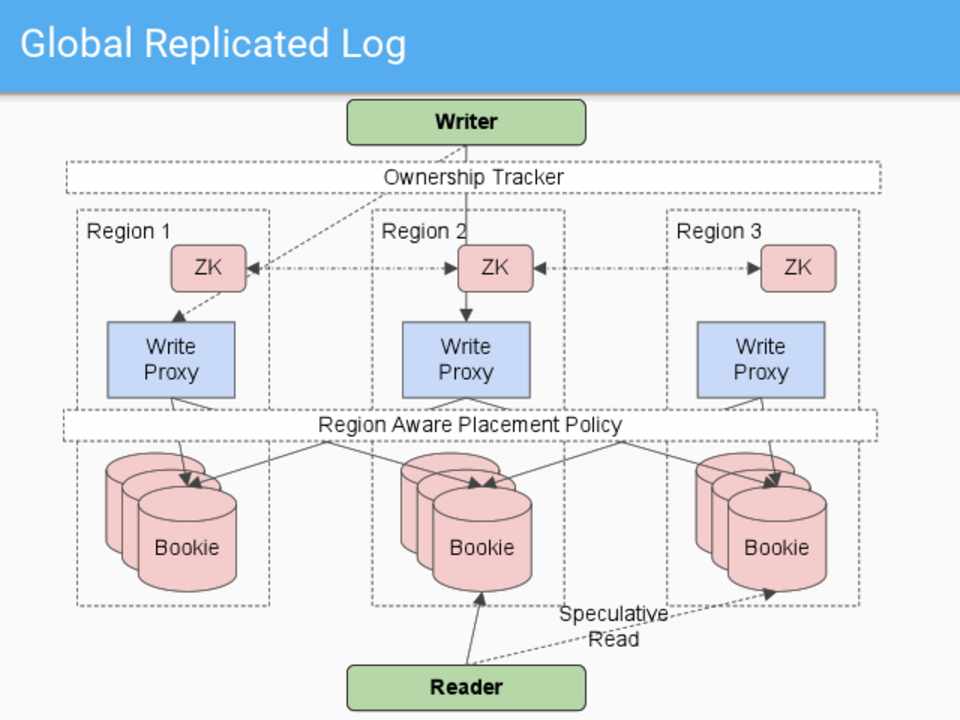

Global Replicated Log



Region 1 ZK



Writer

Ownership Tracker

Region 2 ZK



Region 3 ZK



Write Proxy



Write Proxy

Region Aware Placement Policy



Write Proxy



Bookie



Bookie



Reader



Speculative Read



Bookie



第24页

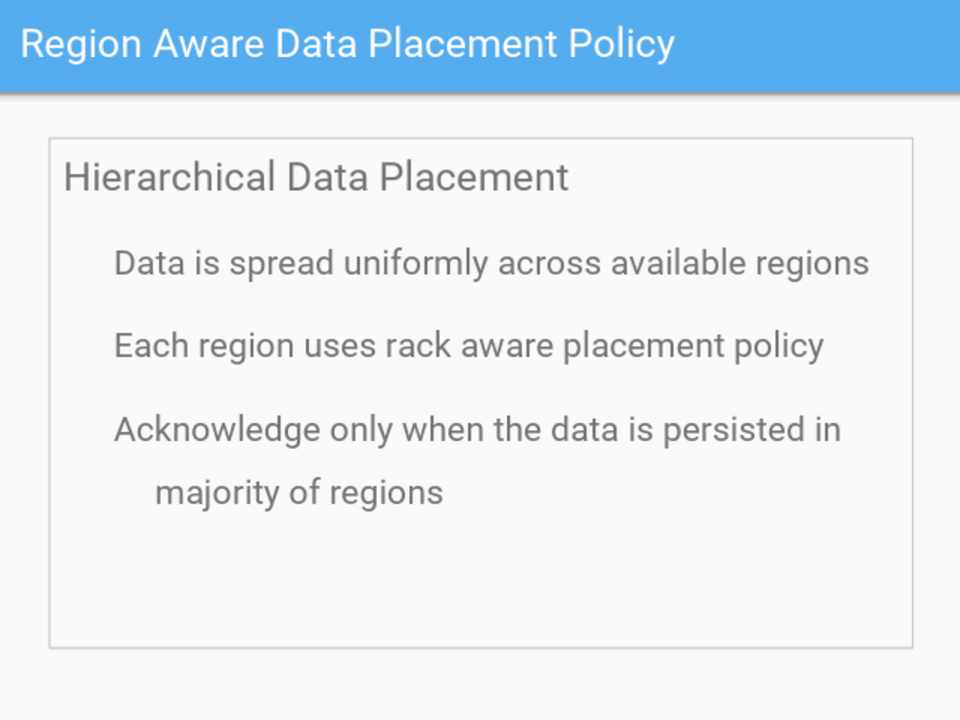

Region Aware Data Placement Policy

Hierarchical Data Placement

Data is spread uniformly across available regions Each region uses rack aware placement policy Acknowledge only when the data is persisted in

majority of regions



第25页

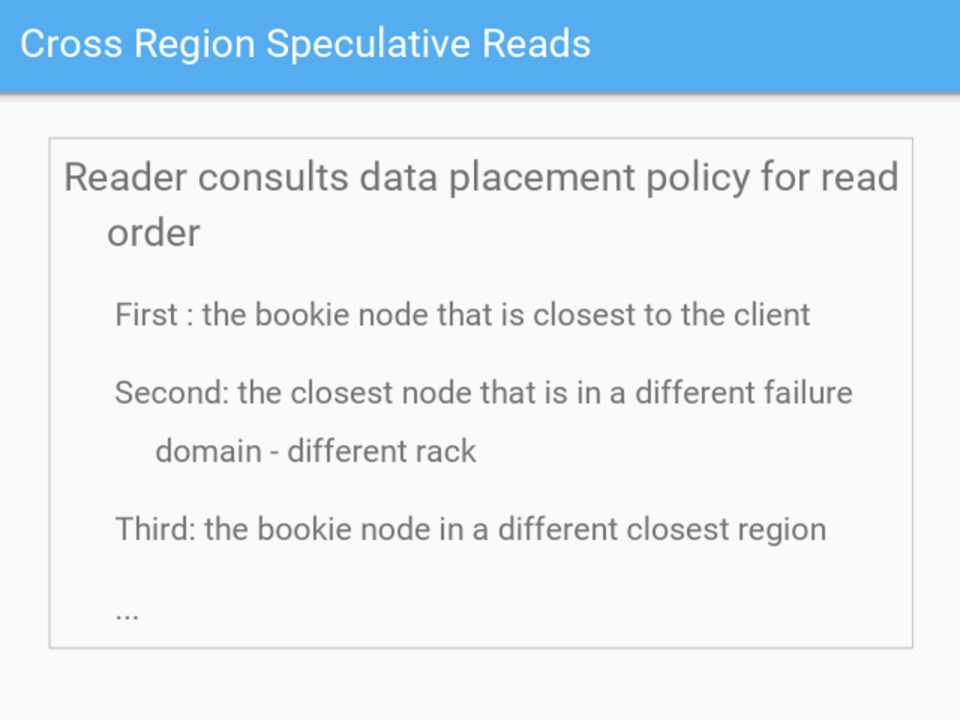

Cross Region Speculative Reads

Reader consults data placement policy for read order

First : the bookie node that is closest to the client Second: the closest node that is in a different failure

domain - different rack Third: the bookie node in a different closest region ...



第26页

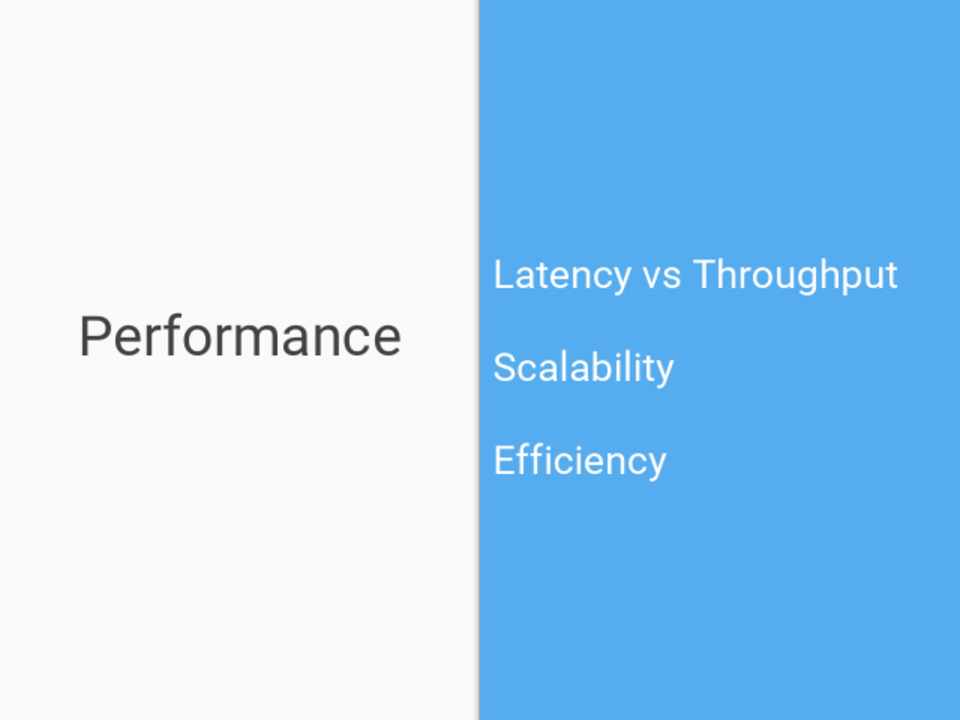

Performance



Latency vs Throughput Scalability Efficiency



第27页

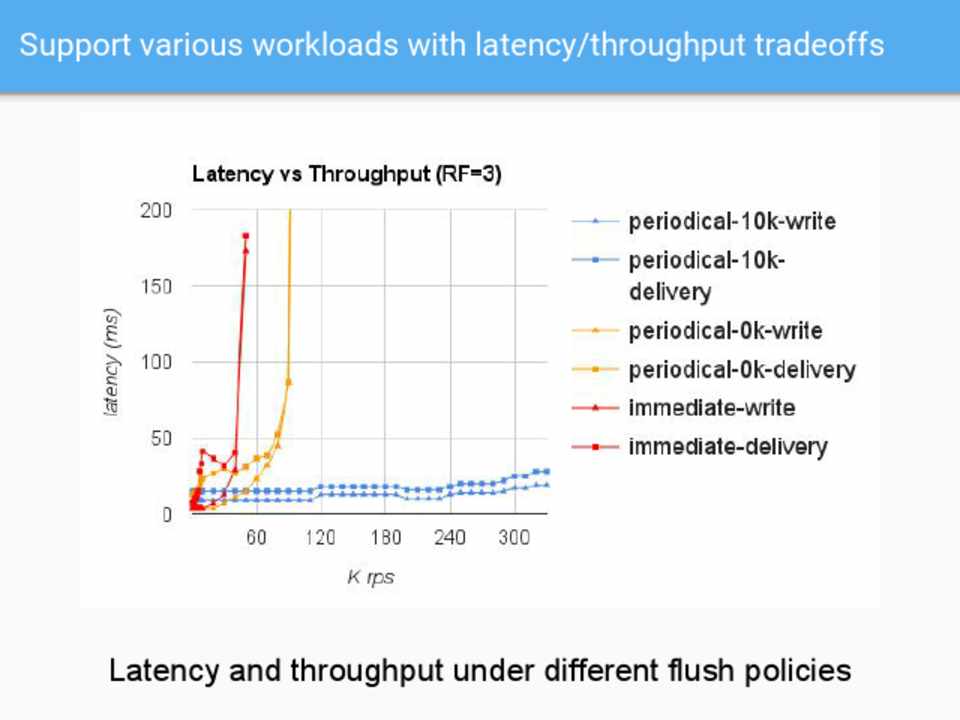

Support various workloads with latency/throughput tradeoffs Latency and throughput under different flush policies



第28页

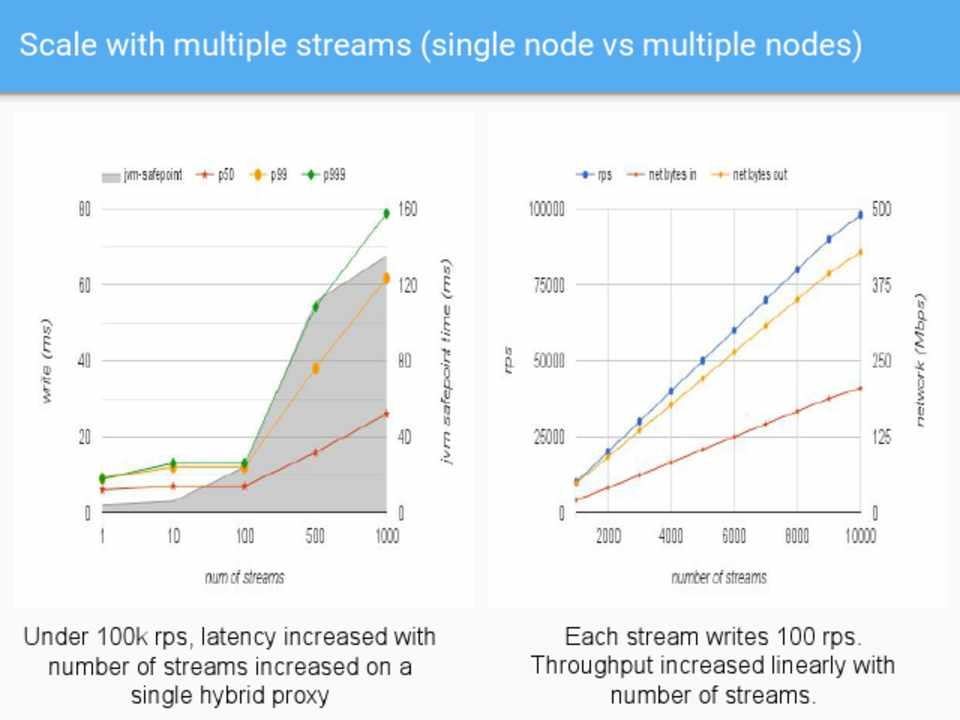

Scale with multiple streams (single node vs multiple nodes)



Under 100k rps, latency increased with number of streams increased on a single hybrid proxy



Each stream writes 100 rps. Throughput increased linearly with

number of streams.



第29页

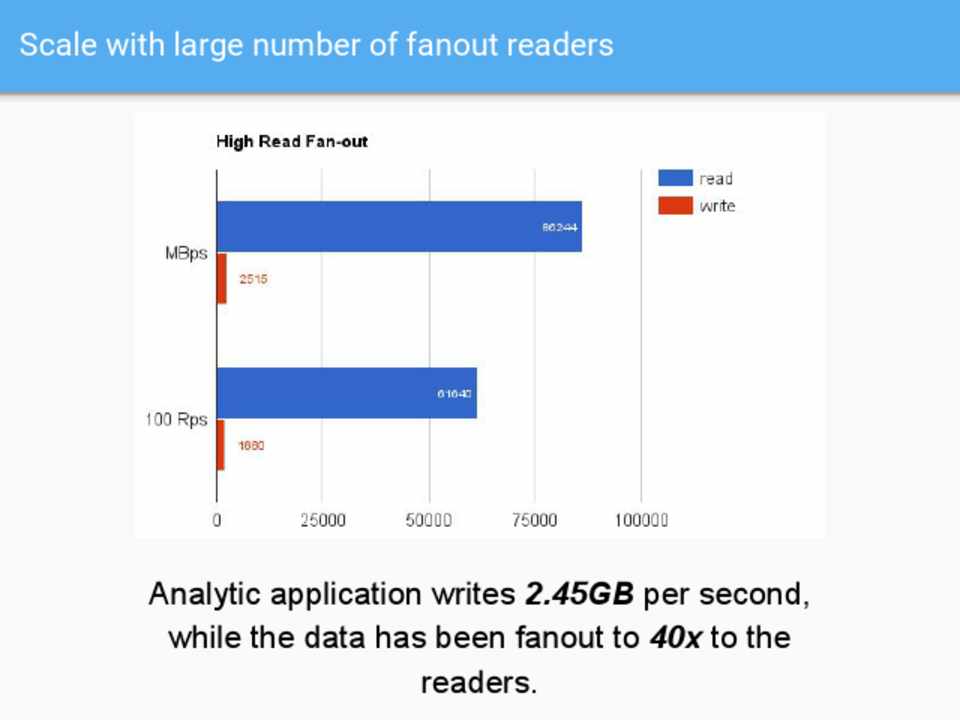

Scale with large number of fanout readers

Analytic application writes 2.45GB per second, while the data has been fanout to 40x to the readers.



第30页

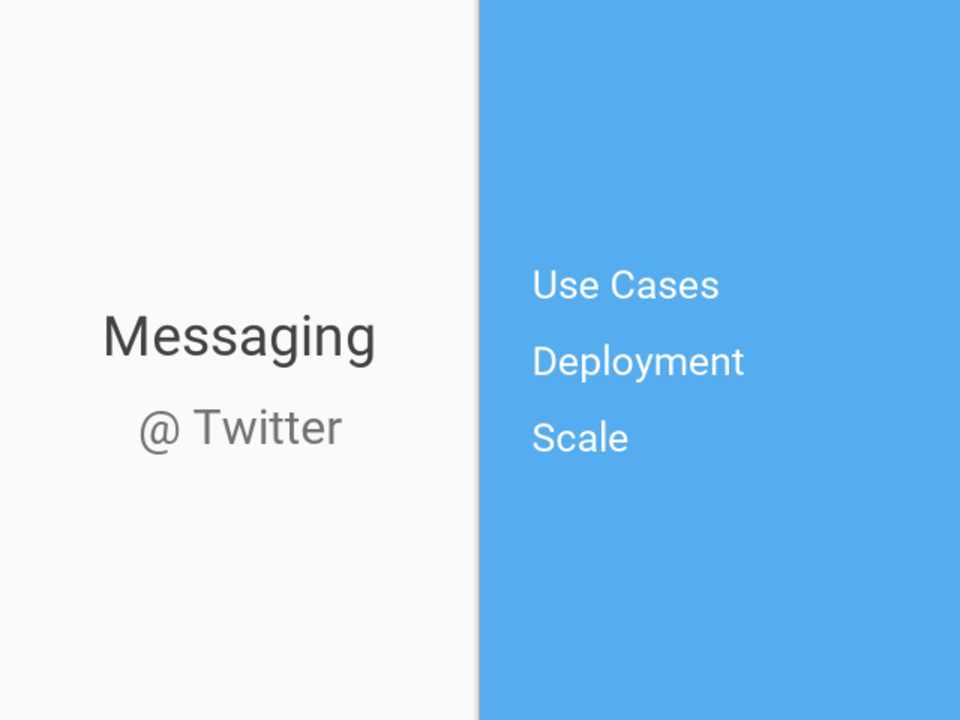

Messaging

@ Twitter



Use Cases Deployment Scale



第31页

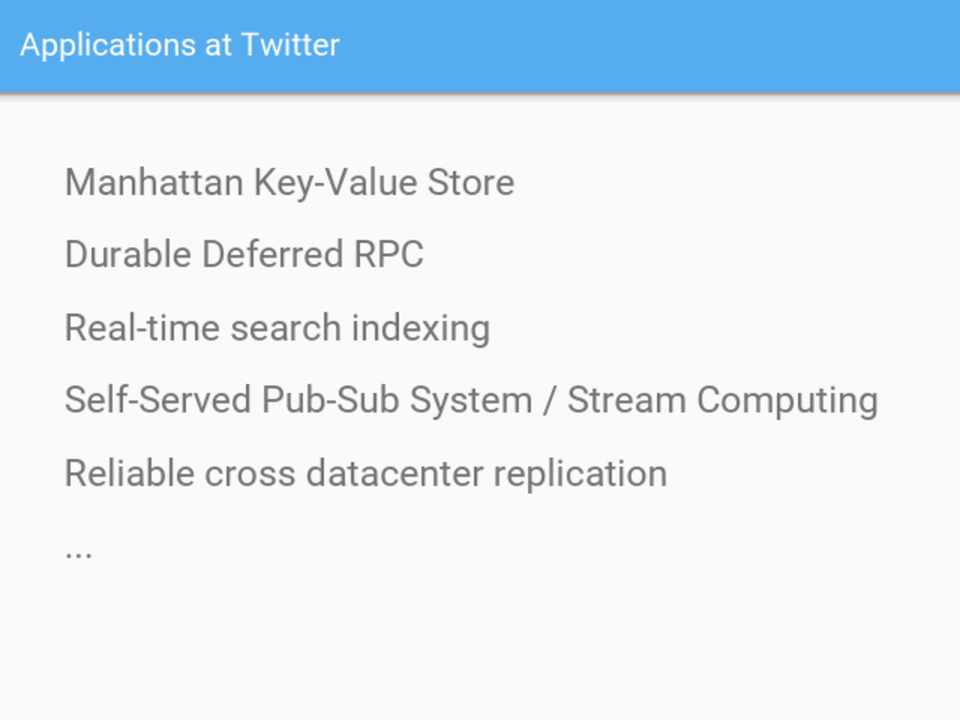

Applications at Twitter

Manhattan Key-Value Store Durable Deferred RPC Real-time search indexing Self-Served Pub-Sub System / Stream Computing Reliable cross datacenter replication ...



第32页

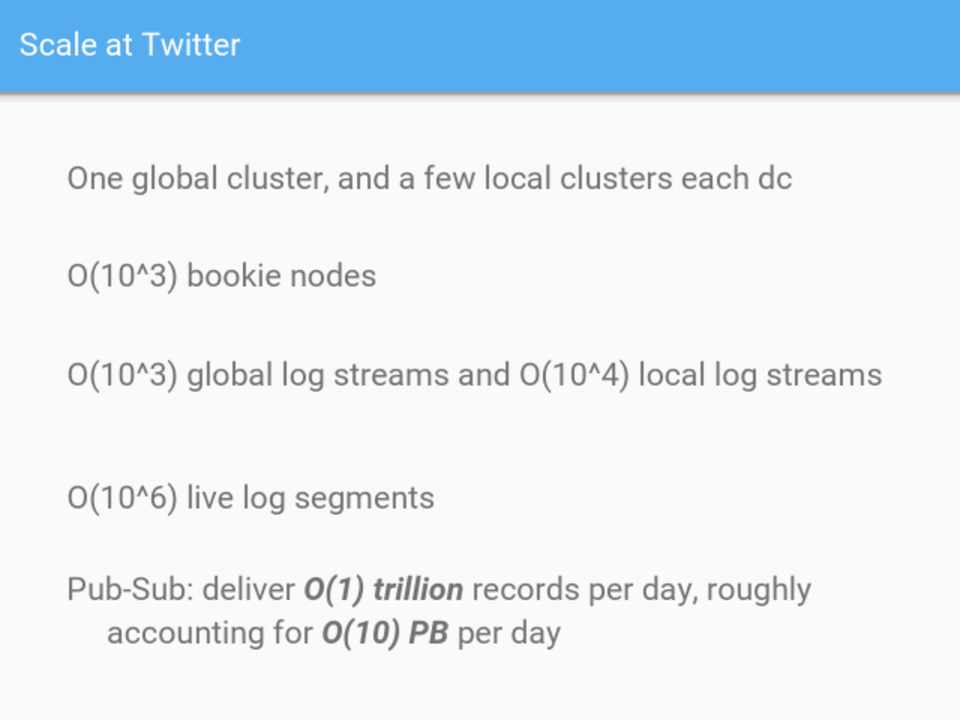

Scale at Twitter

One global cluster, and a few local clusters each dc O(10^3) bookie nodes O(10^3) global log streams and O(10^4) local log streams

O(10^6) live log segments Pub-Sub: deliver O(1) trillion records per day, roughly

accounting for O(10) PB per day



第33页

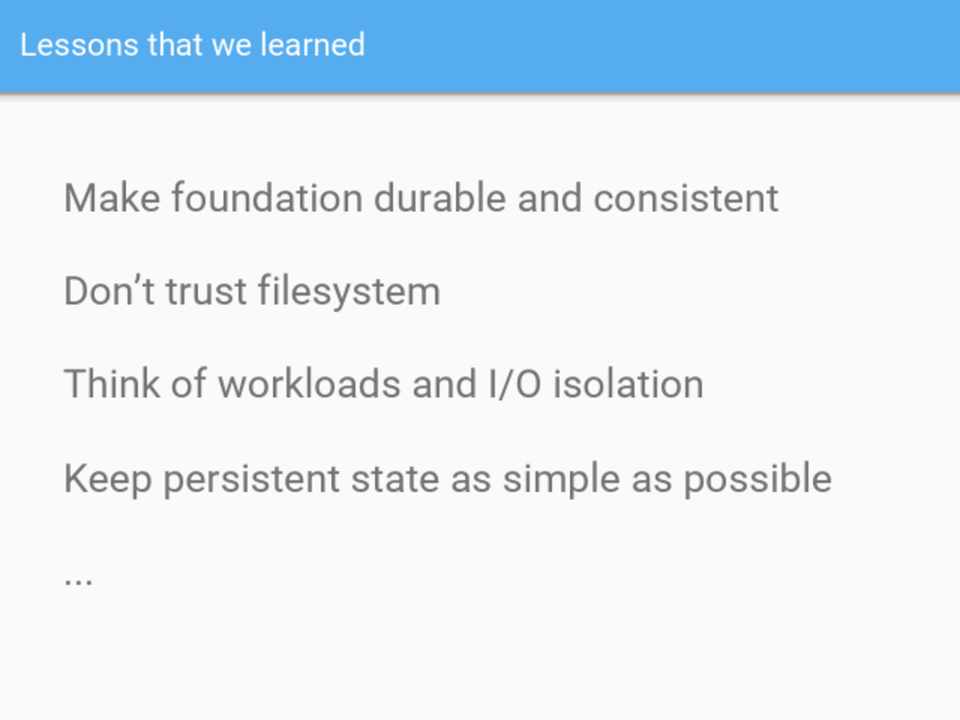

Lessons that we learned

Make foundation durable and consistent Don’t trust filesystem Think of workloads and I/O isolation Keep persistent state as simple as possible ...



第34页

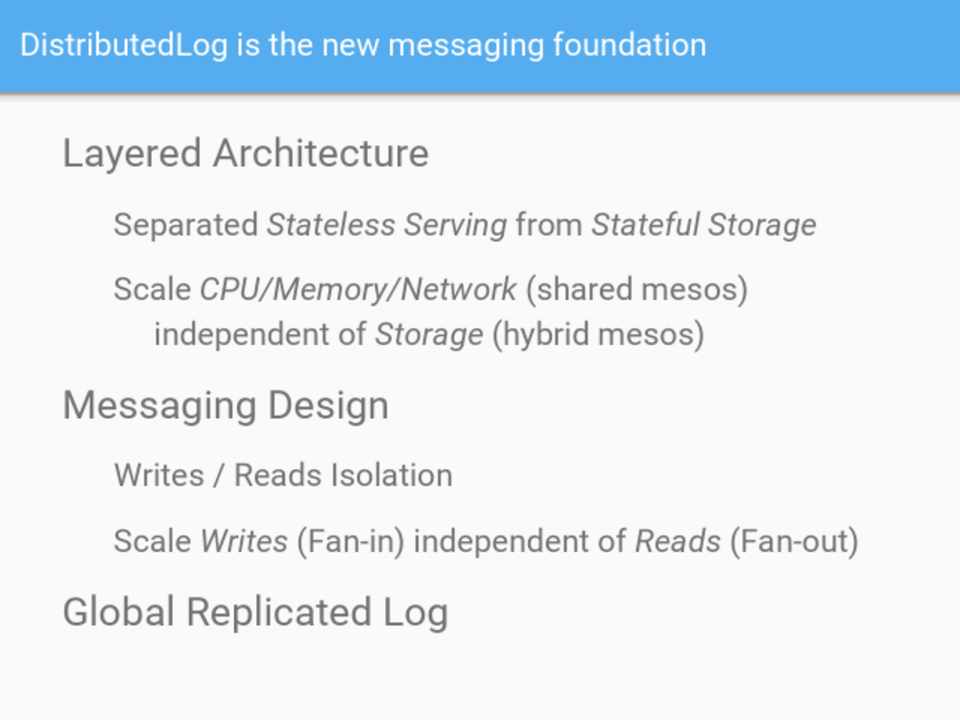

DistributedLog is the new messaging foundation

Layered Architecture

Separated Stateless Serving from Stateful Storage Scale CPU/Memory/Network (shared mesos)

independent of Storage (hybrid mesos)

Messaging Design

Writes / Reads Isolation Scale Writes (Fan-in) independent of Reads (Fan-out)

Global Replicated Log



第35页

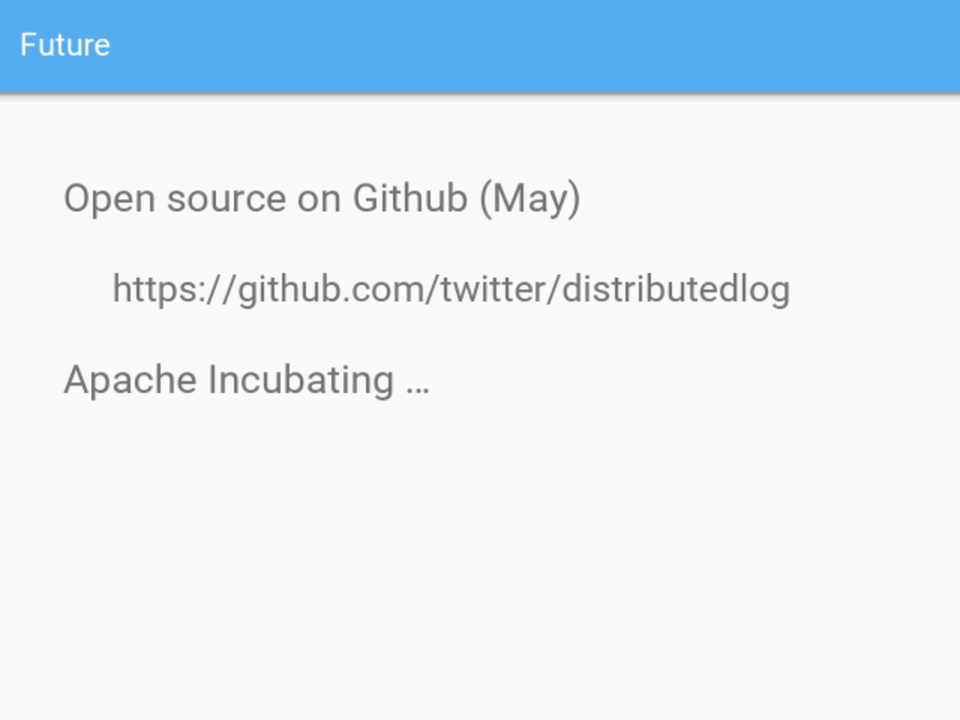

Future

Open source on Github (May)

https://github.com/twitter/distributedlog

Apache Incubating …



第36页

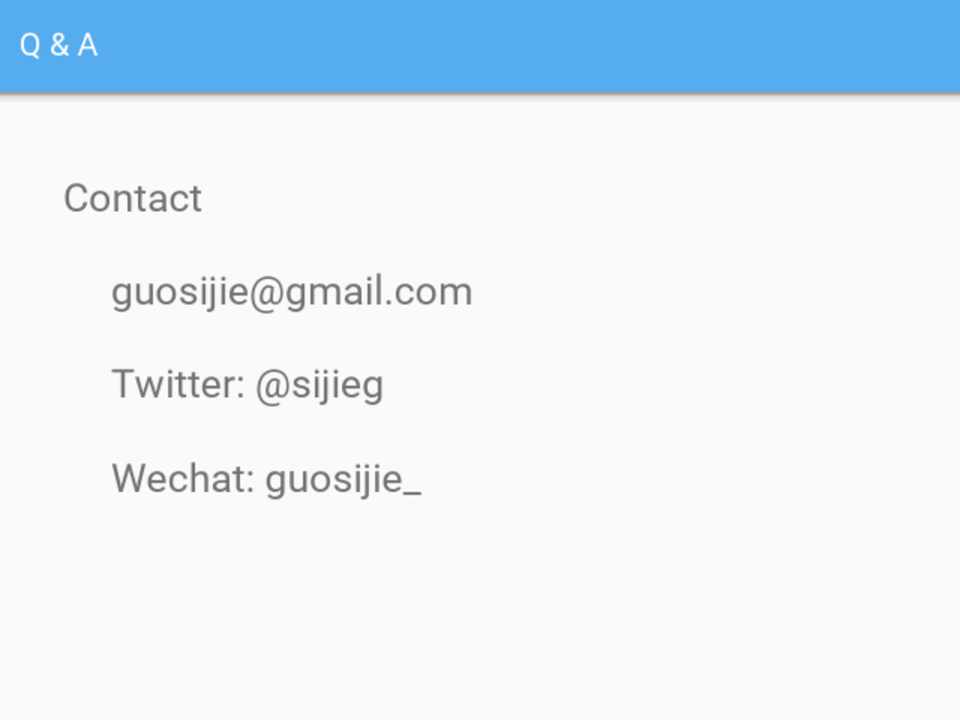

Q&A

Contact guosijie@gmail.com Twitter: @sijieg Wechat: guosijie_
