MongoDB and the Internet of Things(MongoDB和物联网) by Chris Biow

发布者 mongoconf   简介 MongoDB北京2014大会
发布于 1444697233192  浏览 2532 关键词 MongoDB, 物联网, English, NoSQL
分享到

第1页

MongoDB and the Internet of Things




Chris Biow


Sr. Solutions Architect


chris.biow@mongodb.com




July 28, 2015




第2页

Power Your IoT App with MongoDB

芒果数据



第3页

ABOUT SPEAKER

芒@c果hr数is_据biow

Search Engines Post-relational Databases



第4页

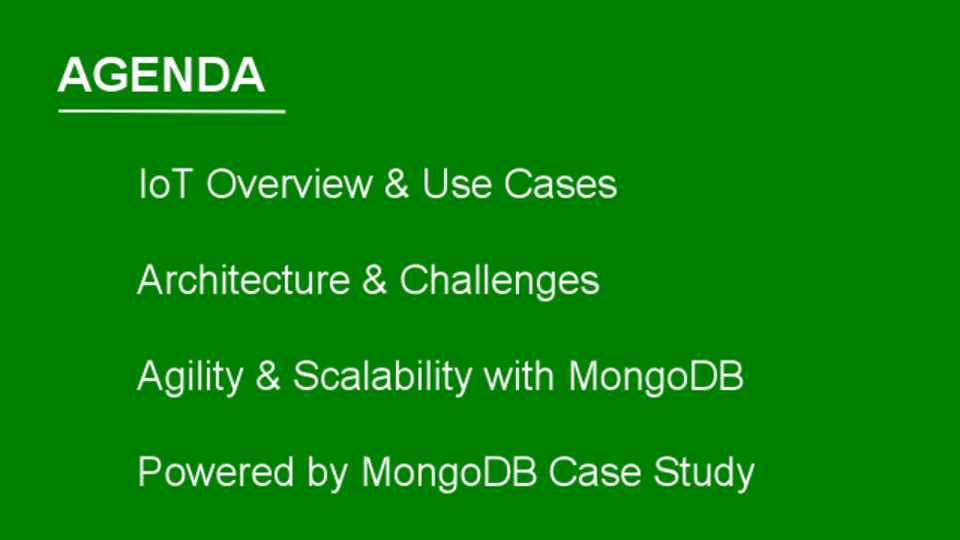

AGENDA

IoT Overview & Use Cases Architecture & Challenges Agility & Scalability with MongoDB Powered by MongoDB Case Study



第5页

WHAT’S IoT?

It’s a BUZZWORD!



IoT



BIG DATA CLOUD



TOP BUZZWORDS!



第6页

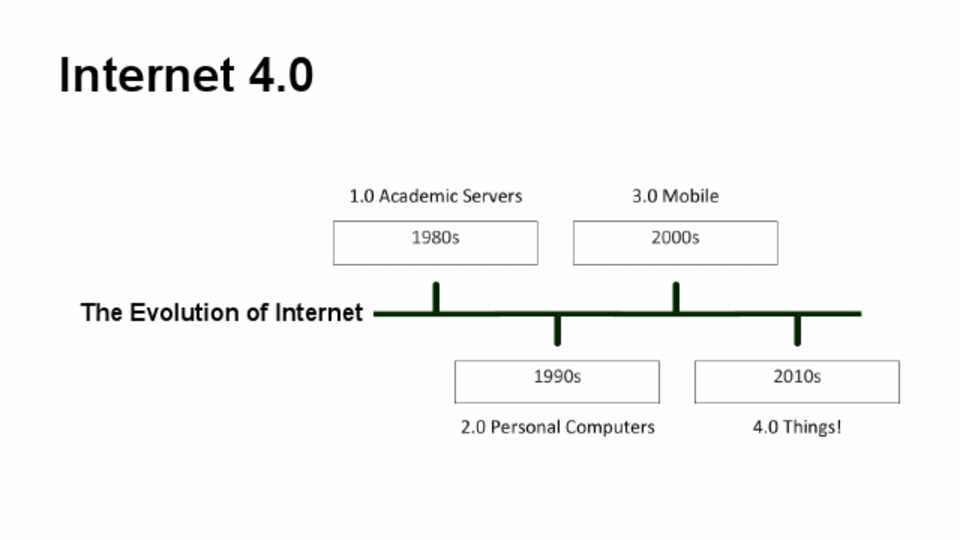

Internet 4.0

The Evolution of Internet



第7页

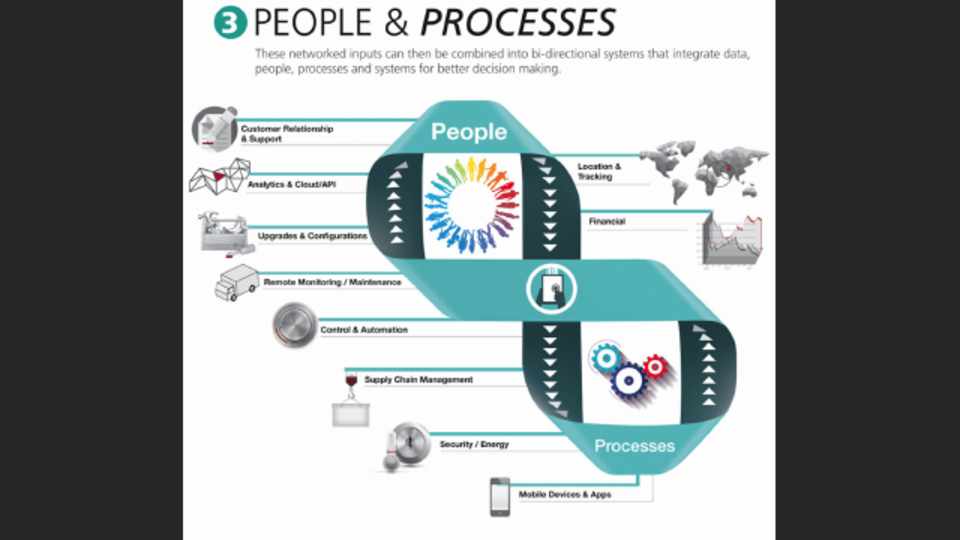

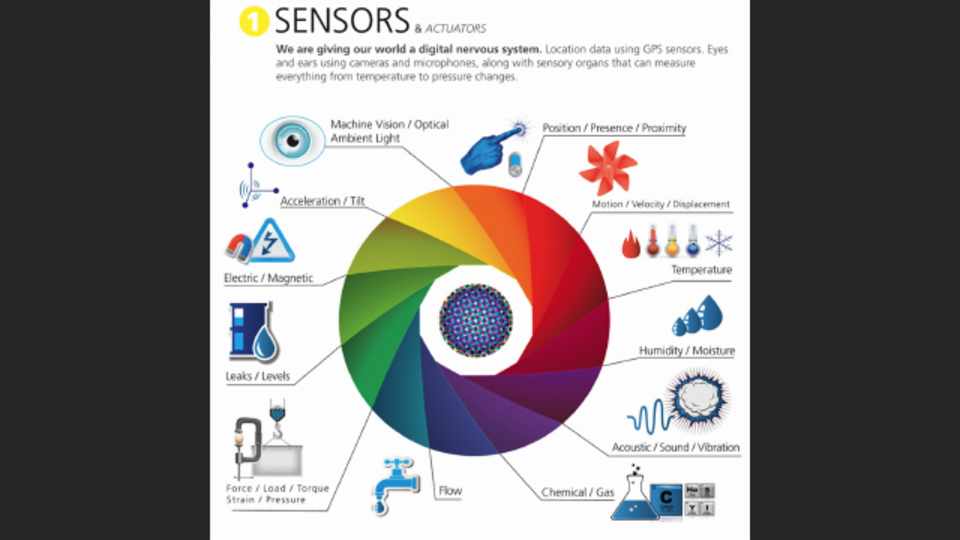

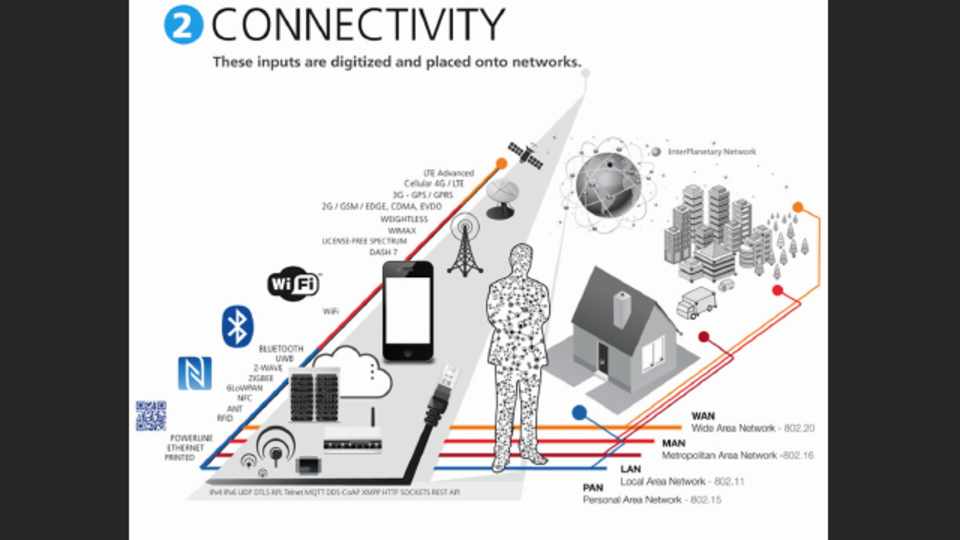

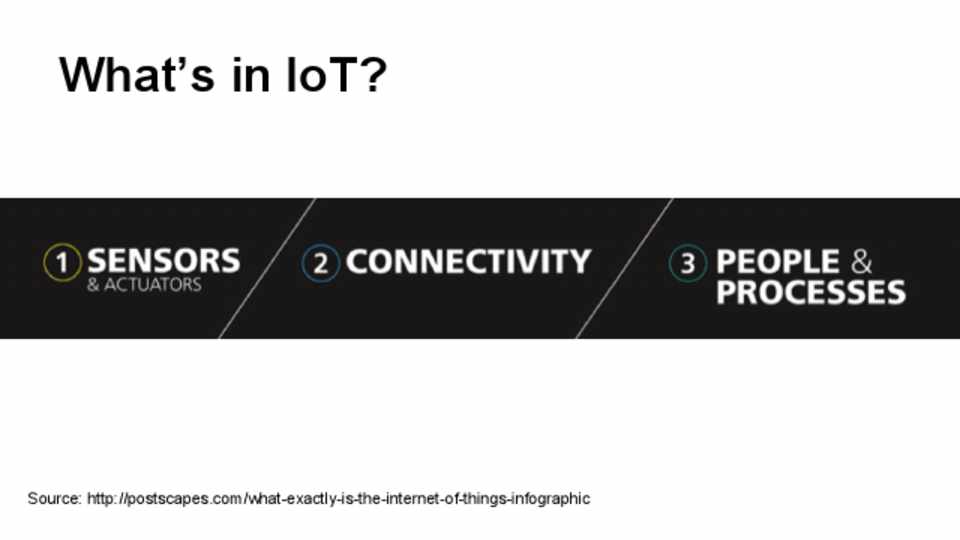

What’s in IoT?

Source: http://postscapes.com/what-exactly-is-the-internet-of-things-infographic



第11页

CONNECTED COW by VITAL HERD

E-pill ingested into stomach

Transmits heart rate, temp, chemical composition

Notifies farmer when abnormality is detected

Health management

94 Million Cows in US, Billions of savings



第12页

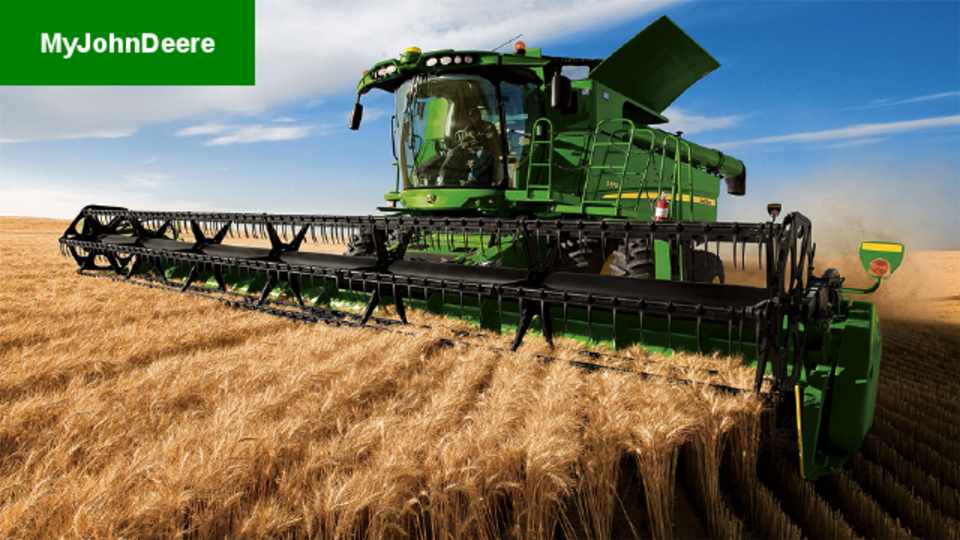

MyJohnDeere



第13页

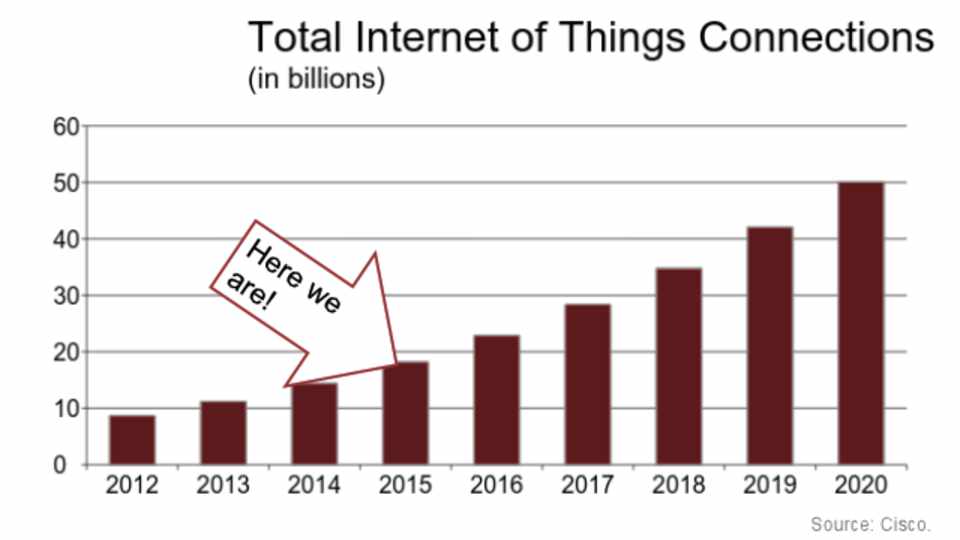

Source: Cisco.



第14页

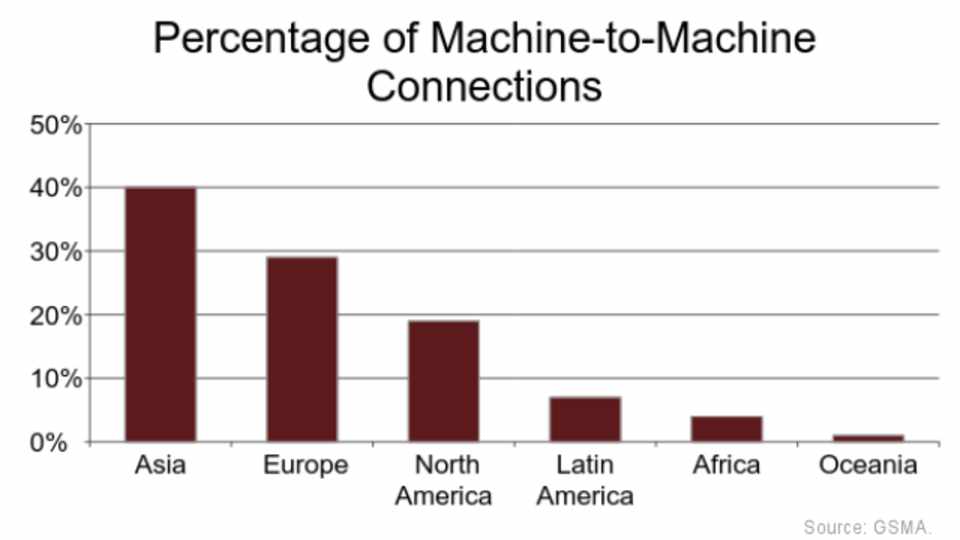

Source: GSMA.



第15页

Source: IDC.



第16页

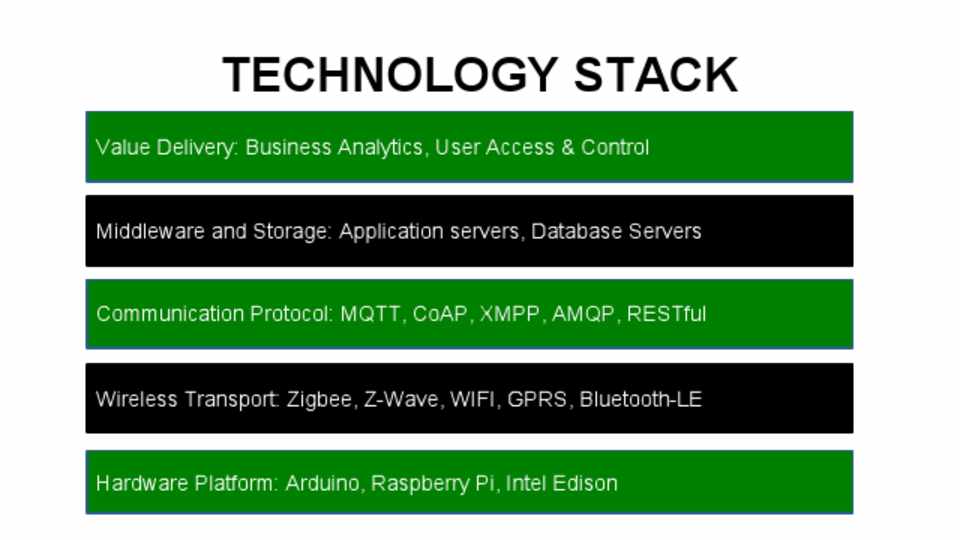

TECHNOLOGY STACK

Value Delivery: Business Analytics, User Access & Control Middleware and Storage: Application servers, Database Servers Communication Protocol: MQTT, CoAP, XMPP, AMQP, RESTful Wireless Transport: Zigbee, Z-Wave, WIFI, GPRS, Bluetooth-LE Hardware Platform: Arduino, Raspberry Pi, Intel Edison



第18页

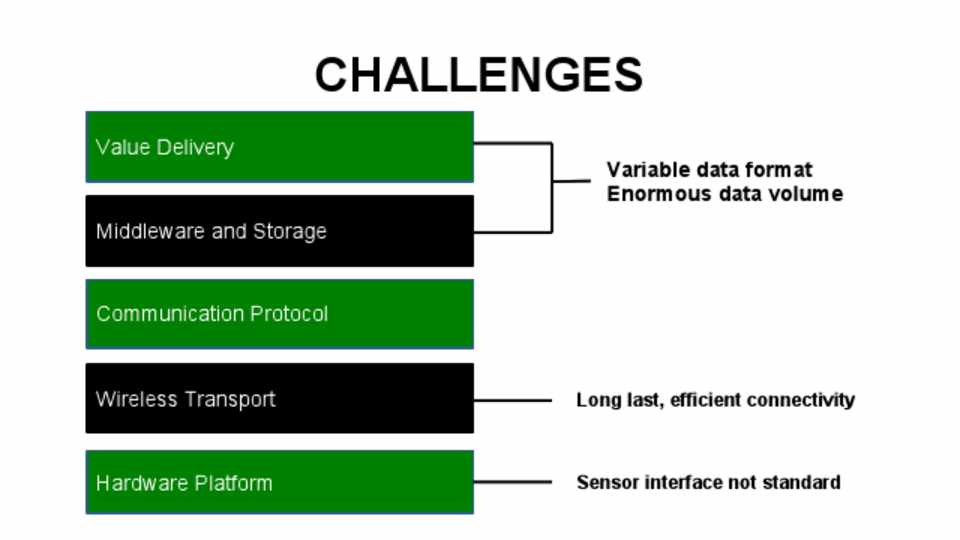

CHALLENGES



Value Delivery Middleware and Storage



Variable data format Enormous data volume



Communication Protocol



Wireless Transport



Long last, efficient connectivity



Hardware Platform



Sensor interface not standard



第19页

CASE STUDY – Airplane Tracking

MH-370



第20页

Variable Data Structure



Multiple sources

ADS-C, HFDL, ASDI, EUROCONTROL, ACARS

Multiple forms

location: [ 38.2031, -120.4904 ] , speed: 750, altitude: 29384, engine:

fuel_level: 78% , temperature: 89, EPR: xx N-value: { N1: xxx, N2: xxx, N3: xx}





第21页

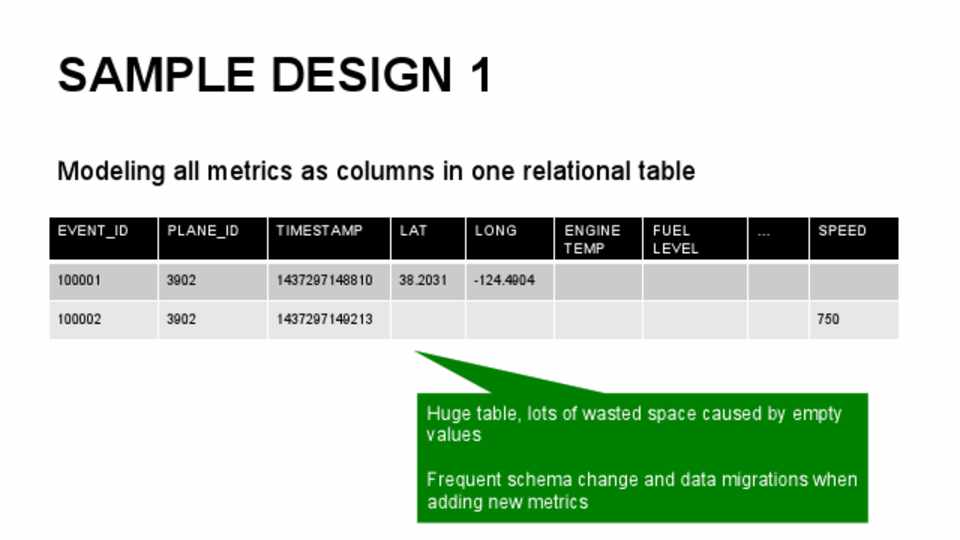

SAMPLE DESIGN 1



Modeling all metrics as columns in one relational table



EVENT_ID 100001 100002



PLANE_ID 3902 3902



TIMESTAMP



LAT



LONG



1437297148810 38.2031 -124.4904 1437297149213



ENGINE TEMP



FUEL LEVEL



… SPEED 750



Huge table, lots of wasted space caused by empty values

Frequent schema change and data migrations when adding new metrics



第22页

SAMPLE DESIGN 2



Store variable metrics in an EAV table



EVENT_ID 100001



PLANE_ID 3902



TIMESTAMP 1437297148810



EVENT_ID 100001 100001 100002



METRIC_NAME LAT LONG SPEED



METRIC_VALUE 38.2031 -124.4904 750



METRIC_VALUE needs be defined as TEXT field

Index implication for METRIC_VALUE field

Multiple self joins necessary



第23页

A single flight, per minute interval:



Enormous Data Volume



3 * 60 * 100 = 18K data points/flight

100,000 flights per day:

1.8 Billion, 1.8TB per day 21,000 QPS



第24页

Managing IoT data is hard …



第25页

LET

POWER YOUR NEXT IoT SOLUTION





第26页

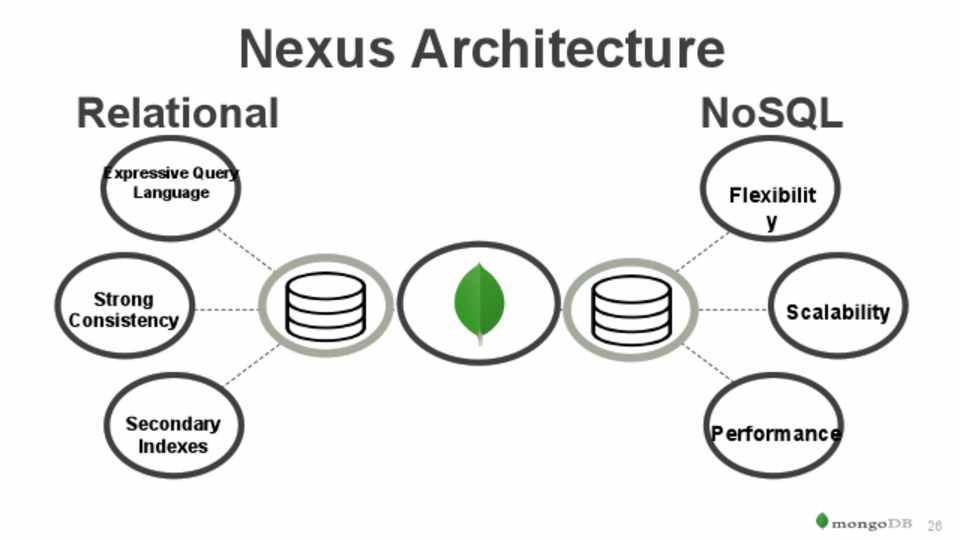

Nexus Architecture



Relational



NoSQL



Expressive Query Language



Flexibilit y



Strong Consistency



Scalability



Secondary Indexes



Performance





第27页

AGILITY



SCALABILITY



第28页

AGILITY



Start coding now, without month long ER design. Changing schema as you go without penalty. Flexible schema models variable structure with ease



第29页

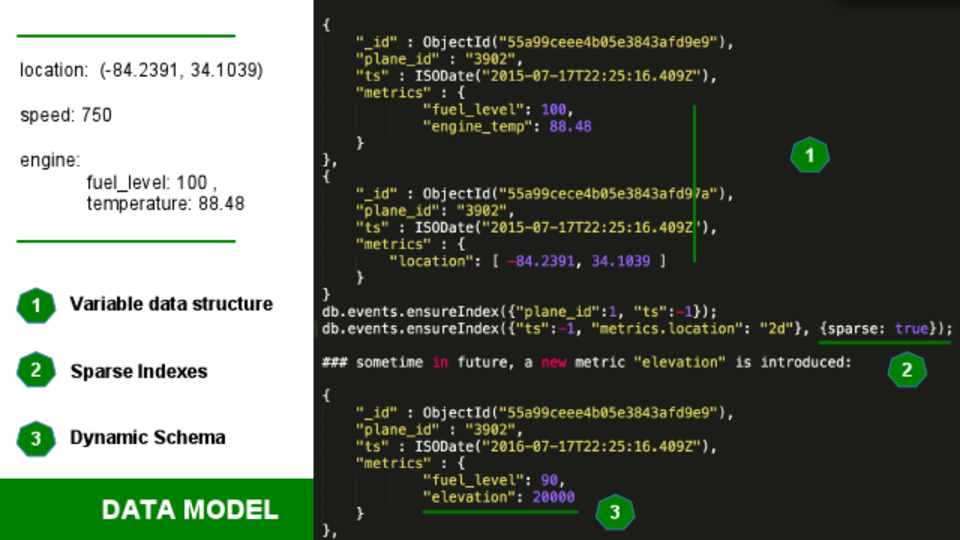

location: (-84.2391, 34.1039) speed: 750 engine:

fuel_level: 100 , temperature: 88.48

1 Variable data structure

2 Sparse Indexes

3 Dynamic Schema

DATA MODEL



2 3



第30页

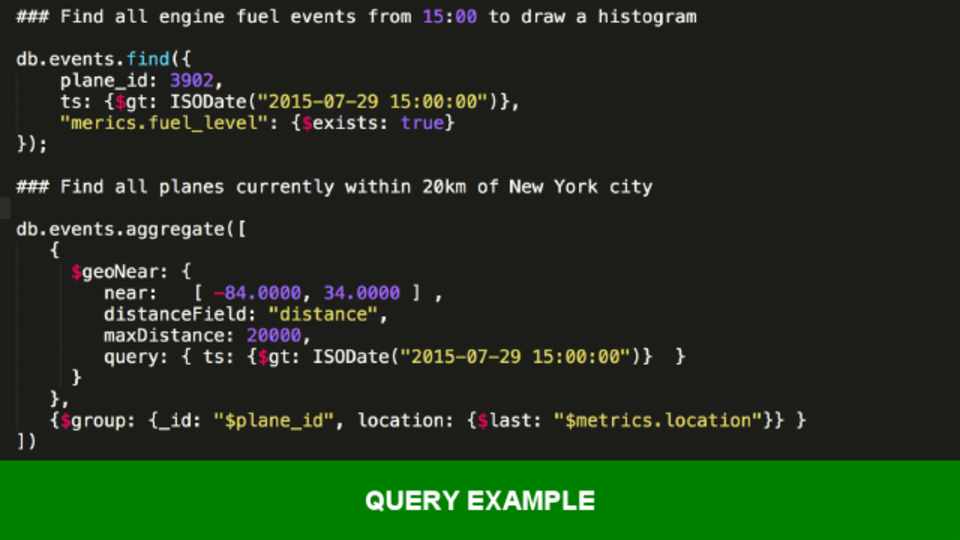

Find all planes within 20km of New York

QUERY EXAMPLE



第31页

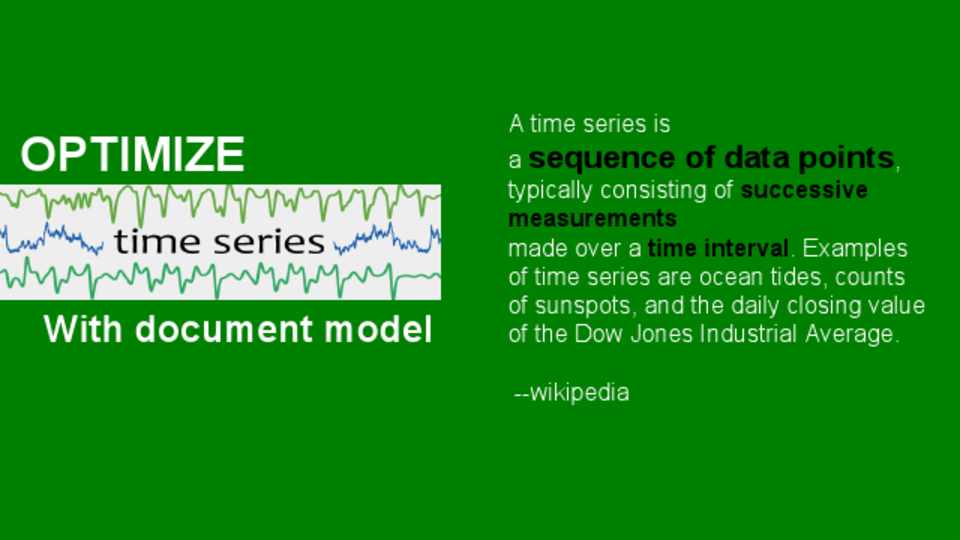

OPTIMIZE

With document model



A time series is

a sequence of data points,

typically consisting of successive measurements made over a time interval. Examples of time series are ocean tides, counts of sunspots, and the daily closing value of the Dow Jones Industrial Average.

--wikipedia



第32页

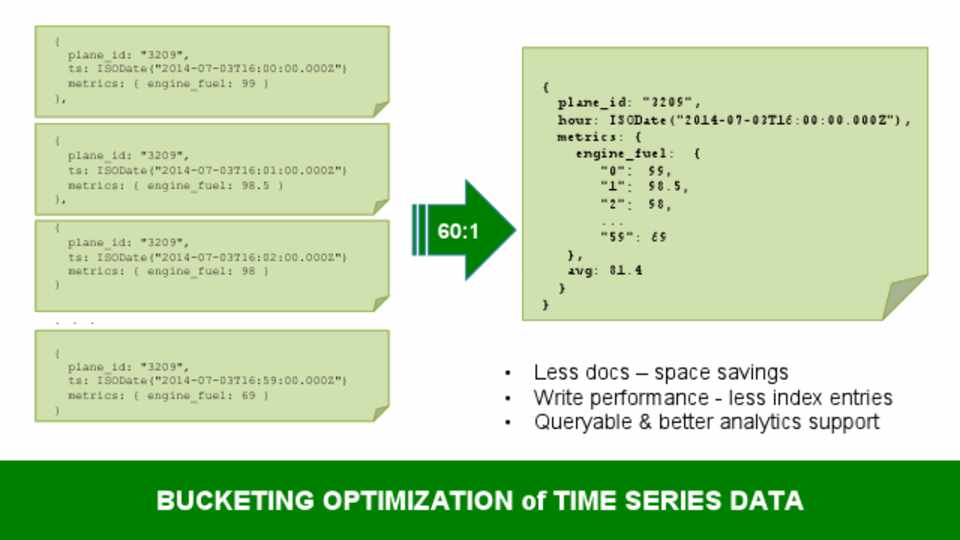

{ plane_id: "3209", ts: ISODate("2014-07-03T16:00:00.000Z") metrics: { engine_fuel: 99 }

},

{ plane_id: "3209", ts: ISODate("2014-07-03T16:01:00.000Z") metrics: { engine_fuel: 98.5 }

},

{ plane_id: "3209", ts: ISODate("2014-07-03T16:02:00.000Z") metrics: { engine_fuel: 98 }

}

...

{ plane_id: "3209", ts: ISODate("2014-07-03T16:59:00.000Z") metrics: { engine_fuel: 69 }

}



60:1



{ plane_id: "3209",

hour: ISODate("2014-07-03T16:00:00.000Z"), metrics: {

engine_fuel: {

"0": 99, "1": 98.5,

"2": 98, ...

"59": 69

}, avg: 81.4

} }



• Less docs – space savings • Write performance - less index entries • Queryable & better analytics support



BUCKETING OPTIMIZATION of TIME SERIES DATA



第33页

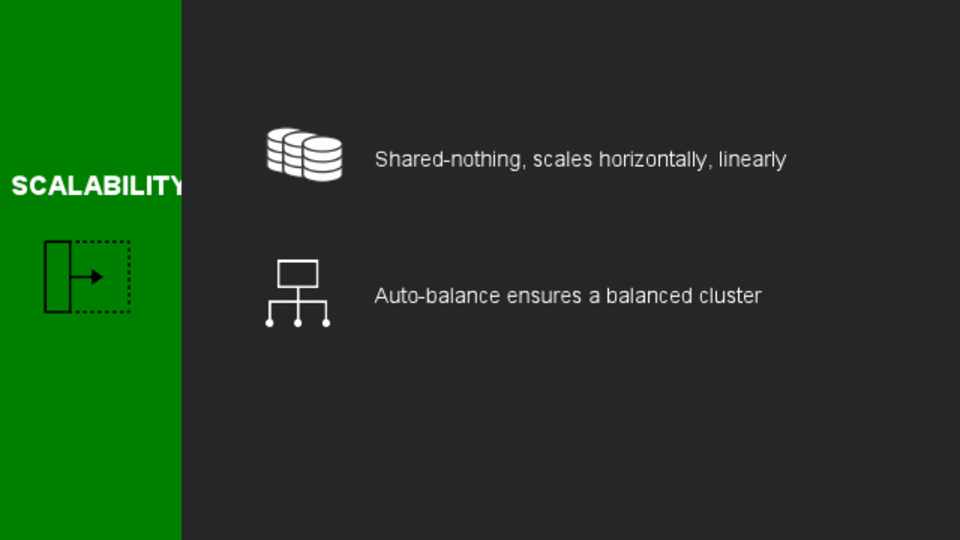

SCALABILITY



Shared-nothing, scales horizontally, linearly Auto-balance ensures a balanced cluster



第34页

SHARDED CLUSTER



config config config



第35页

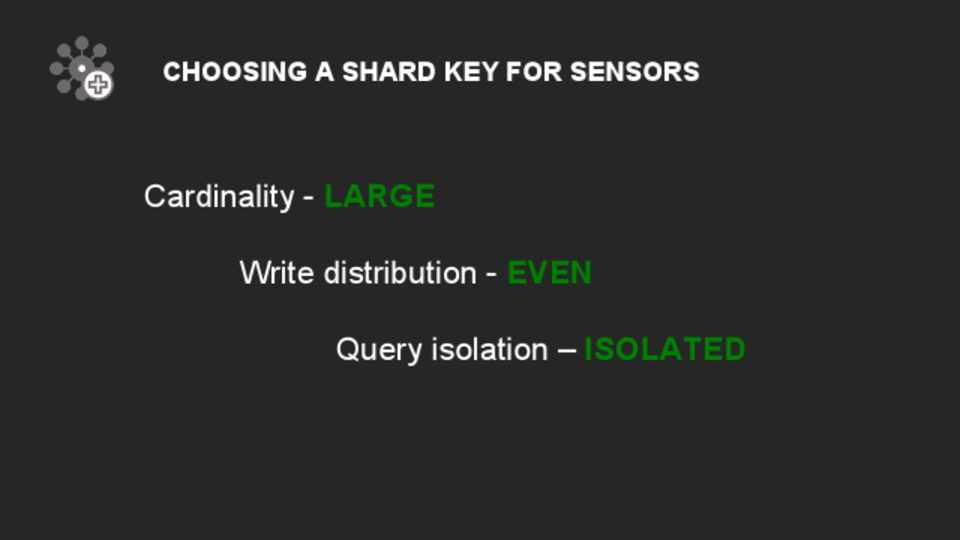

CHOOSING A SHARD KEY FOR SENSORS

Cardinality - LARGE Write distribution - EVEN Query isolation – ISOLATED



第36页

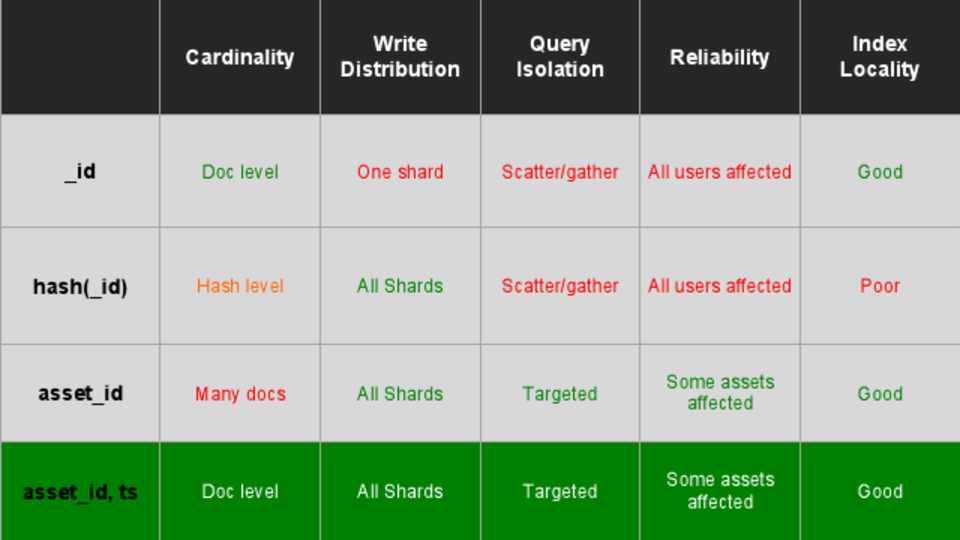

CHOCaOrdSinINalGity



A



Write

SDHiAstrRibDutKioEn Y



Query Isolation



Reliability



Index Locality



_id hash(_id) asset_id



DocClevaelrdinaliOtyne shard Write distribution Query isolation

HashRleevelliabilityAll Shards Index locality



Scatter/gather Scatter/gather



All users affected All users affected



Many docs



All Shards



Targeted



Some assets affected



Good Poor Good



asset_id, ts



Doc level



All Shards



Targeted



Some assets affected



Good



第37页

芒果数据



第42页

Production in 16 grams (e.g. under a beer keg)



第43页

WE CAN HELP

MongoDB Enterprise Advanced

The best way to run MongoDB in your data center

MongoDB Ops Manager

The easiest way to run MongoDB in your datacenter

Production Support

In production and under control

Development Support

Let’s get you running

Consulting

We solve problems

Training

Get your teams up to speed.
