自主可控的分布式互联网银行架构

- 浅谈微众银行的新一代IT架构建设

李靖  微众银行基础架构产品部

2015年12月18日



第2页

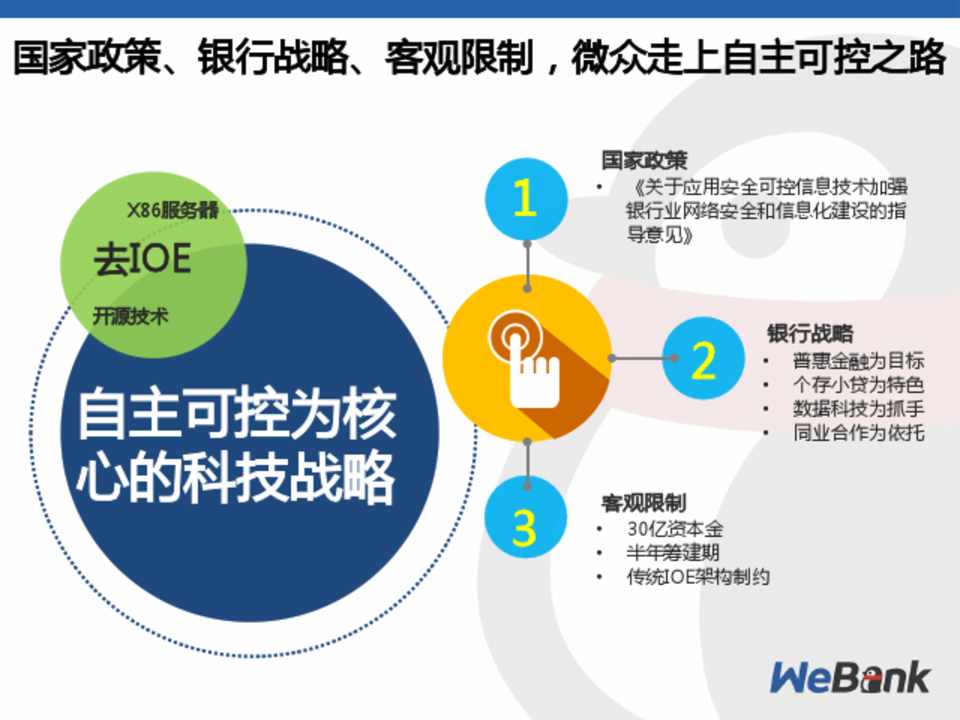

国家政策、银行战略、客观限制,微众走上自主可控之路



X86服务器

• 副去标IO题E一

• 副开源标技术题  一  • 副标题三

• 自副标主题可四  控为核 • 心副标的题科五  技战略



国家政策

1 • 《关于应用安全可控信息技术加强 银行业网络安全和信息化建设的指 导意见》



2



银行战略

• 普惠金融为目标  • 个存小贷为特色  • 数据科技为抓手  • 同业合作为依托



客观限制

3  • 30亿资本金  • 半年筹建期  • 传统IOE架构制约



第3页

“互联网+”下普惠金融战略对微众信息化建设提出的挑战



ANYTHING




ANYWHERE
 ANYTIME


ANYHOW




ANYONE




海量客户  海量交易

海量数据



任何人在任何地点、任何时间,任何场景下,通过多种手段,均可使用银行服务



第4页

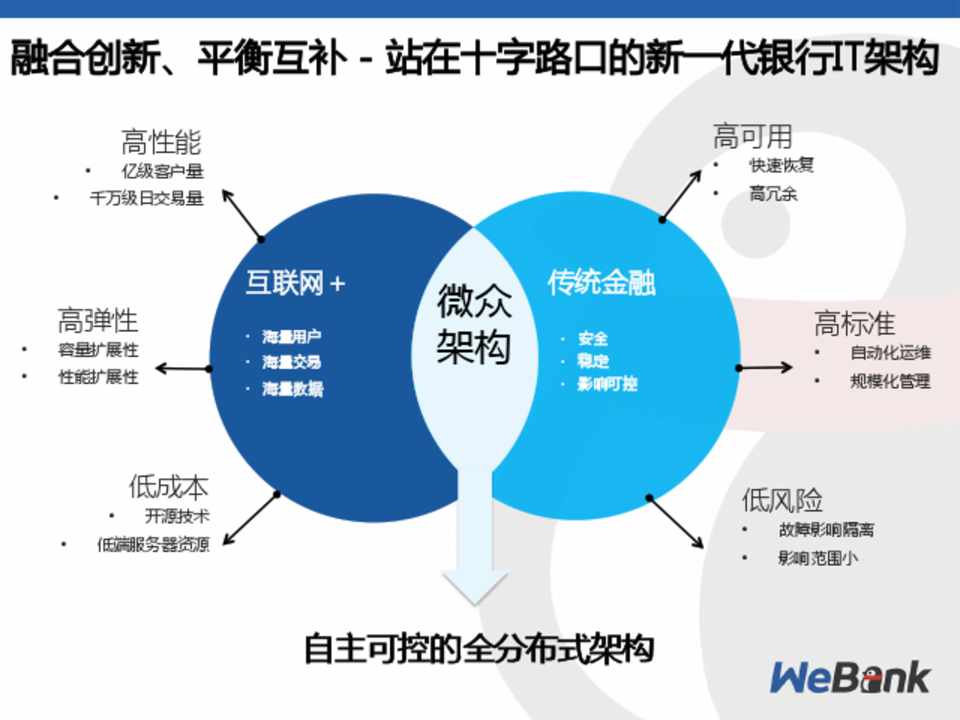

融合创新、平衡互补 - 站在十字路口的新一代银行IT架构



高性能

• 亿级客户量

• 千万级日交易量



高可用

• 快速恢复

• 高冗余



高弹性

• 容量扩展性

• 性能扩展性



互联网+

• 海量用户  • 海量交易  • 海量数据



微众
  架构



传统金融

• 安全  • 稳定  • 影响可控



高标准

• 自动化运维

• 规模化管理



低成本

• 开源技术

• 低端服务器资源



自主可控的全分布式架构



低风险

• 故障影响隔离

• 影响范围小



第5页

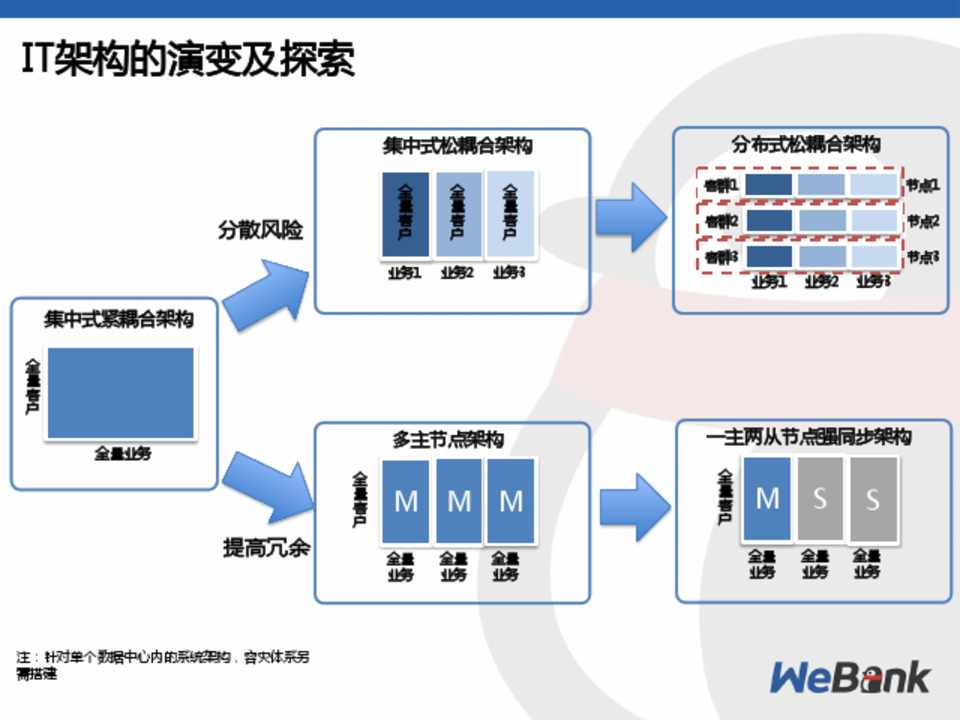

IT架构的演变及探索



分散风险

集中式紧耦合架构

全 量 客 户

全量业务

提高冗余



集中式松耦合架构

全全全 量量量 客客客 户户户 业务1  业务2  业务3



多主节点架构







量 客



M  M  M







全量  全量  全量  业务  业务  业务



注:针对单个数据中心内的系统架构,容灾体系另 需搭建



分布式松耦合架构



客群1



节点1



客群2



节点2



客群3



节点3



业务1  业务2  业务3



一主两从节点强同步架构







量 客



M



S



S







全量  全量  全量  业务  业务  业务



第6页

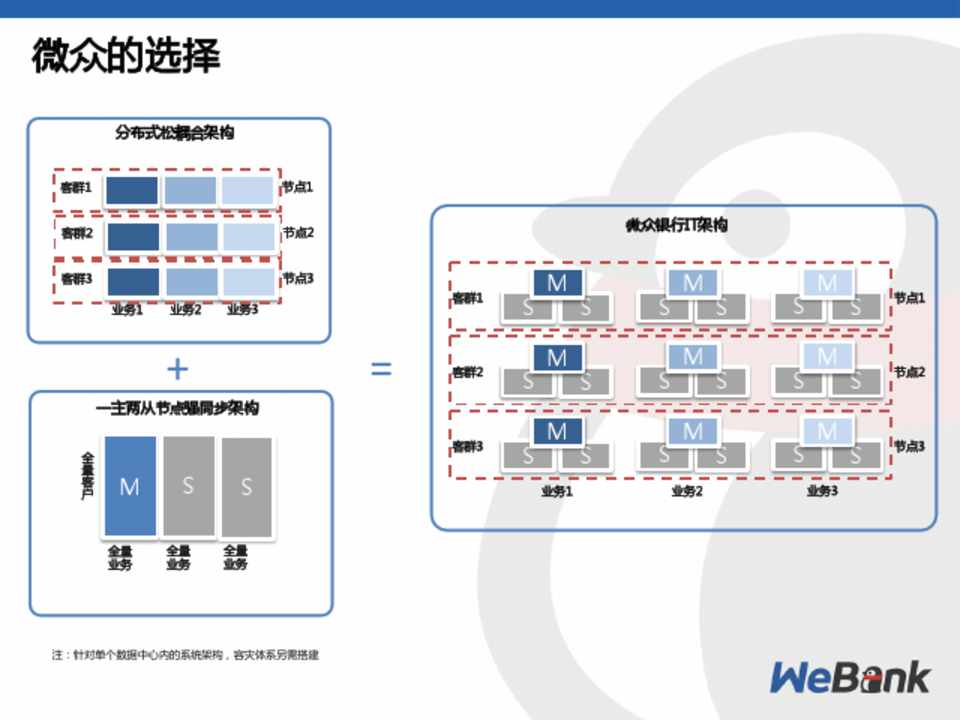

微众的选择



分布式松耦合架构



客群1



节点1



客群2



节点2



客群3  业务1



业务2



节点3  业务3



+




一主两从节点强同步架构











客 户



M



S



S







全量  业务



全量  业务



全量  业务



微众银行IT架构



M  客群1  S  S

=
  M  客群2  S  S



客群3



M  S  S

业务1



M  S  S

M  S  S

M  S  S

业务2



M  S  S  节点1



M  S  S  节点2



M  S  S

业务3



节点3



注:针对单个数据中心内的系统架构,容灾体系另需搭建



第7页

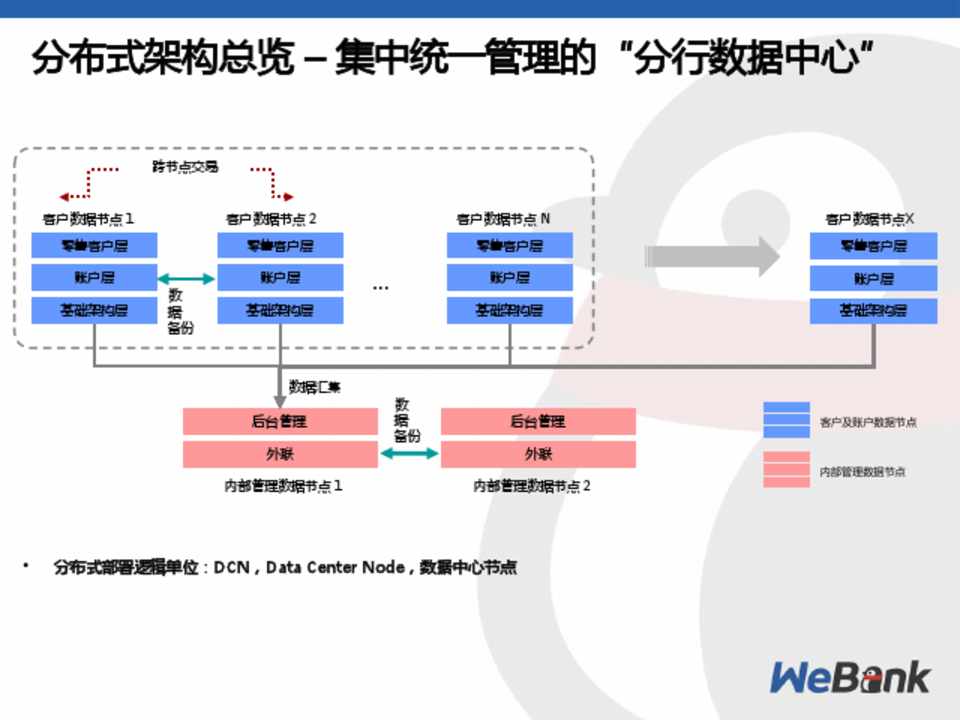

分布式架构总览 – 集中统一管理的“分行数据中心”



跨节点交易



 客户数据节点 1 零售客户层

账户层

基础架构层





备据份



 客户数据节点 2 零售客户层

账户层

基础架构层



...



 客户数据节点 N 零售客户层

账户层

基础架构层



数据汇集

后台管理  外联

 内部管理数据节点 1





据备份



后台管理  外联

 内部管理数据节点 2



• 分布式部署逻辑单位:DCN,Data Center Node,数据中心节点



客户数据节点X  零售客户层  账户层  基础架构层

 客户及账户数据节点  内部管理数据节点



第8页

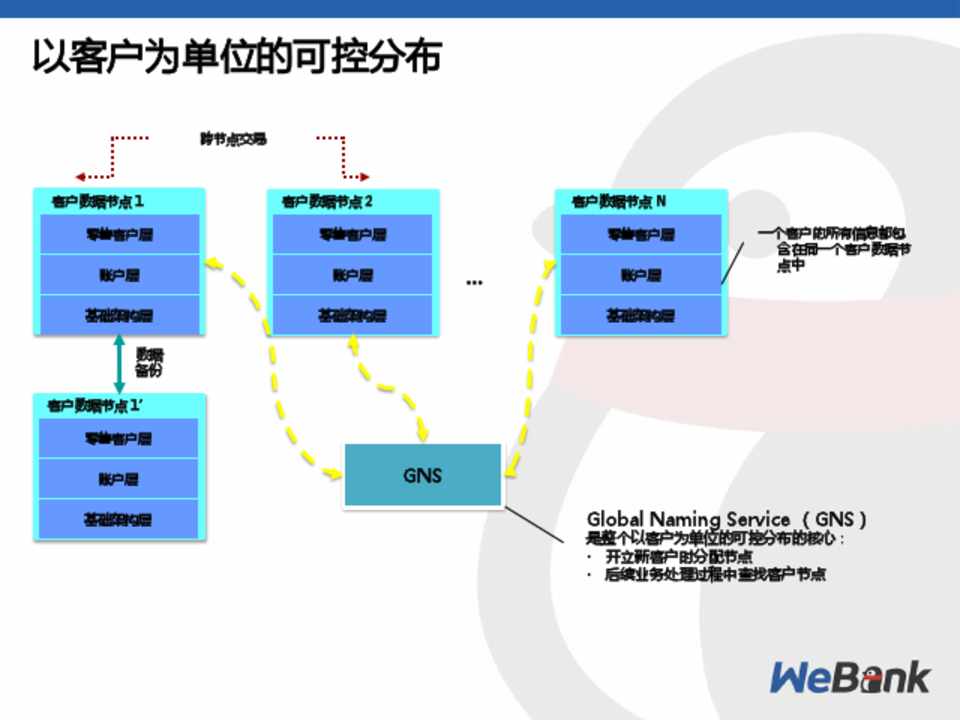

以客户为单位的可控分布



跨节点交易



 客户数据节点 1 零售客户层  账户层  基础架构层

数备据份    客户数据节点 1’

零售客户层  账户层

基础架构层



 客户数据节点 2 零售客户层  账户层  基础架构层



...



GNS



 客户数据节点 N 零售客户层  账户层  基础架构层



一个客户的所有信息都包 含在同一个客户数据节 点中



Global Naming Service (GNS)

是整个以客户为单位的可控分布的核心:  • 开立新客户时分配节点  • 后续业务处理过程中查找客户节点





第9页

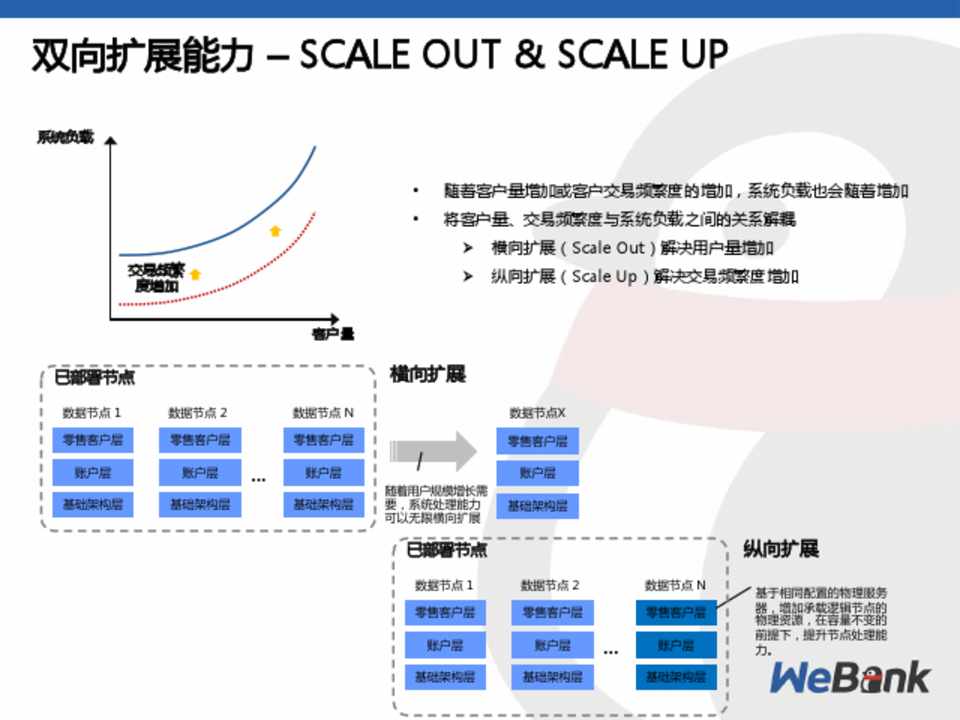

双向扩展能力 – SCALE OUT & SCALE UP



系统负载



交易频繁 度增加



• 随着客户量增加或客户交易频繁度的增加,系统负载也会随着增加  • 将客户量、交易频繁度与系统负载之间的关系解耦

Ø 横向扩展(Scale Out)解决用户量增加  Ø 纵向扩展(Scale Up)解决交易频繁度增加



已部署节点

数据节点 1  零售客户层

账户层  基础架构层



客户量



横向扩展



数据节点 2  零售客户层

账户层  ...  基础架构层



数据节点 N  零售客户层

账户层  基础架构层



 随着用户规模增长需 要,系统处理能力

可以无限横向扩展



数据节点X  零售客户层

账户层  基础架构层



已部署节点



数据节点 1  零售客户层

账户层  基础架构层



数据节点 2  零售客户层

账户层  ...  基础架构层



数据节点 N  零售客户层

账户层  基础架构层



纵向扩展

 基于相同配置的物理服务 器,增加承载逻辑节点的 物理资源,在容量不变的 前提下,提升节点处理能 力。



第10页

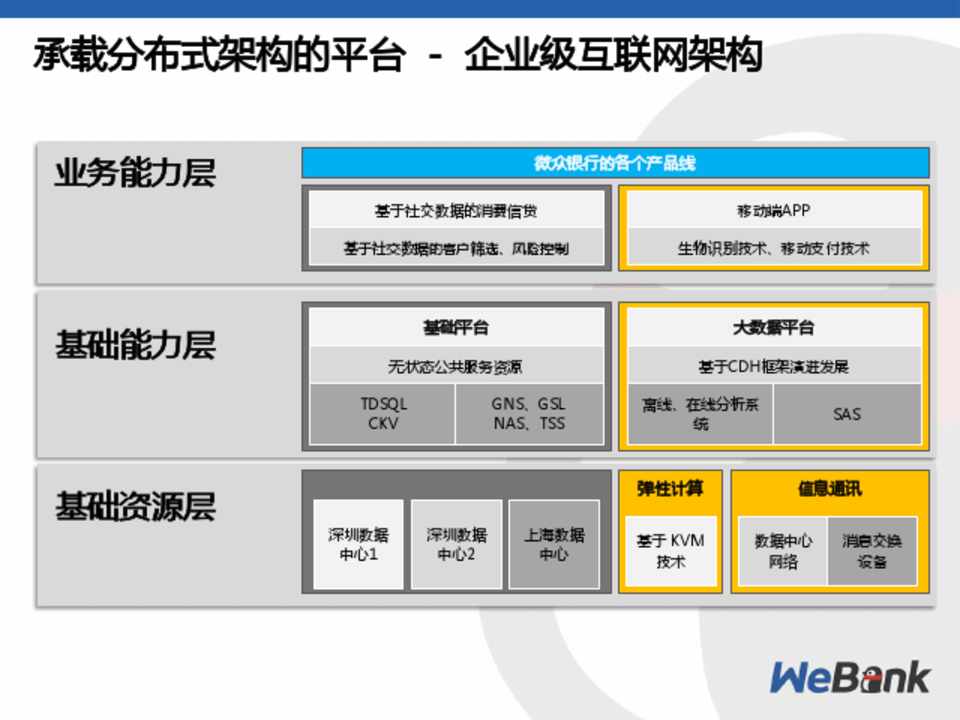

承载分布式架构的平台 - 企业级互联网架构



业务能力层  基础能力层  基础资源层



微众银行的各个产品线



基于社交数据的消费信贷  基于社交数据的客户筛选、风险控制



移动端APP  生物识别技术、移动支付技术



基础平台



无状态公共服务资源



TDSQL  CKV



GNS、GSL  NAS、TSS



大数据平台



基于CDH框架演进发展



离线、在线分析系 统



SAS



深圳数据 中心1



深圳数据 中心2



上海数据 中心



弹性计算

基于 KVM 技术



信息通讯



数据中心 网络



消息交换 设备



第11页

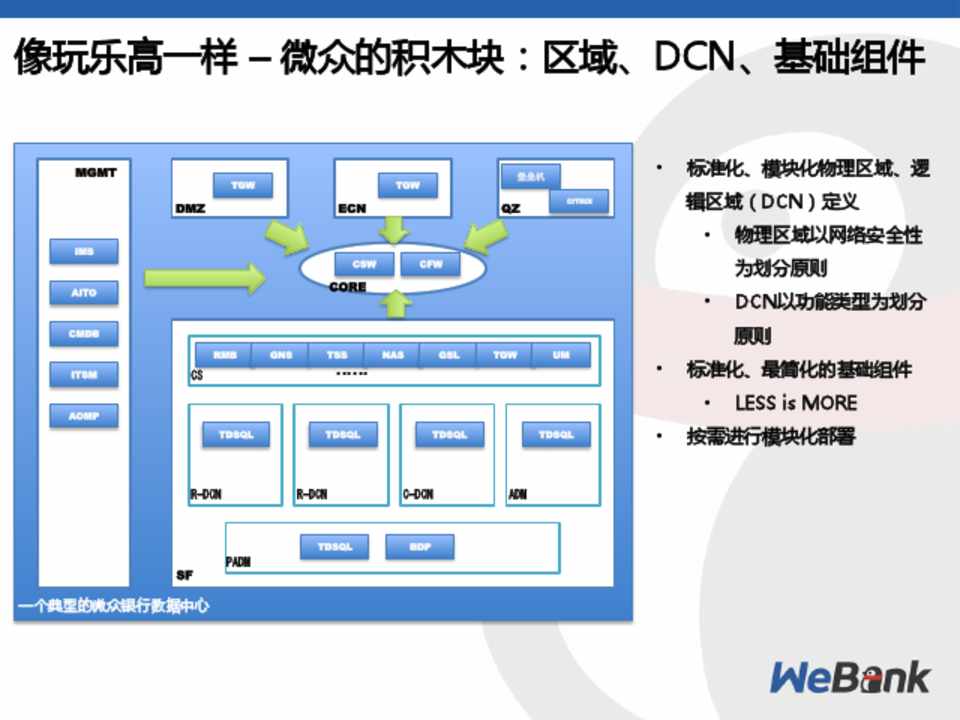

像玩乐高一样 – 微众的积木块:区域、DCN、基础组件



MGMT


IMS AITO CMDB ITSM AOMP



DMZ




TGW



ECN




TGW



CSW

CORE




CFW



堡垒机

QZ




CITRIX



……
RMB

CS




GNS



TSS



NAS



GSL



TGW



UM



TDSQL



TDSQL



TDSQL



TDSQL



R-DCN




R-DCN




PADM
  SF


一个典型的微众银行数据中心



TDSQL



C-DCN


BDP



ADM




• 标准化、模块化物理区域、逻 辑区域(DCN)定义  • 物理区域以网络安全性 为划分原则  • DCN以功能类型为划分

原则  • 标准化、最简化的基础组件

• LESS is MORE  • 按需进行模块化部署



第12页

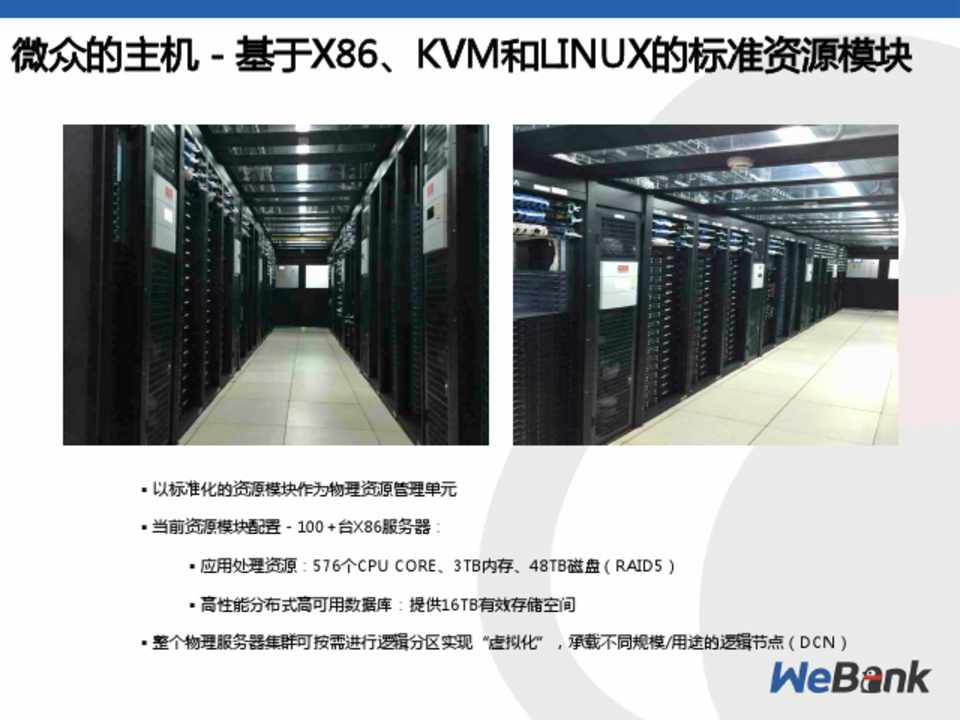

微众的主机 - 基于X86、KVM和LINUX的标准资源模块

§ 以标准化的资源模块作为物理资源管理单元   § 当前资源模块配置 - 100+台X86服务器:

§ 应用处理资源:576个CPU CORE、3TB内存、48TB磁盘(RAID5)  § 高性能分布式高可用数据库:提供16TB有效存储空间  § 整个物理服务器集群可按需进行逻辑分区实现“虚拟化”,承载不同规模/用途的逻辑节点(DCN)



第13页

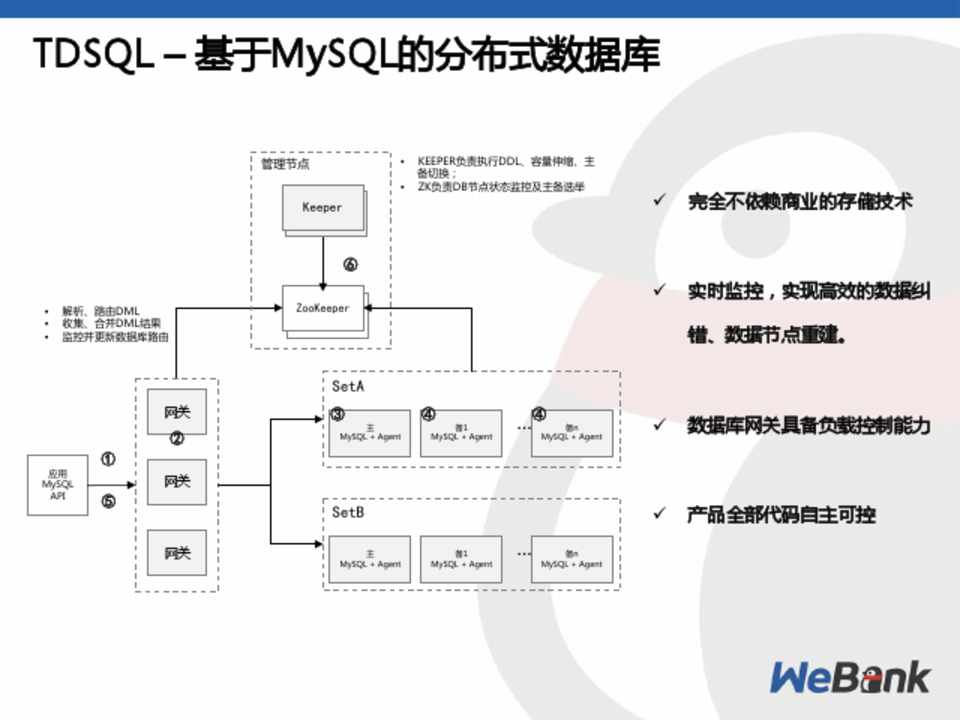

TDSQL – 基于MySQL的分布式数据库



• 解析、路由DML  • 收集、合并DML结果

• 监控并更新数据库路由



应用  MySQL

API



① ⑤



网关  ②

网关

网关



管理节点

KKeeeeppeerr



ZZooooKeKeepeepre r



• KEEPER负责执行DDL、容量伸缩、主 备切换;

• ZK负责DB节点状态监控及主备选举



SetA





主  MySQL + Agent





备1  MySQL + Agent



④ … 备n

MySQL + Agent



ü 完全不依赖商业的存储技术

ü 实时监控,实现高效的数据纠 错、数据节点重建。

ü 数据库网关具备负载控制能力



SetB



主  MySQL + Agent



备1  MySQL + Agent



… 备n  MySQL + Agent



ü 产品全部代码自主可控



第14页

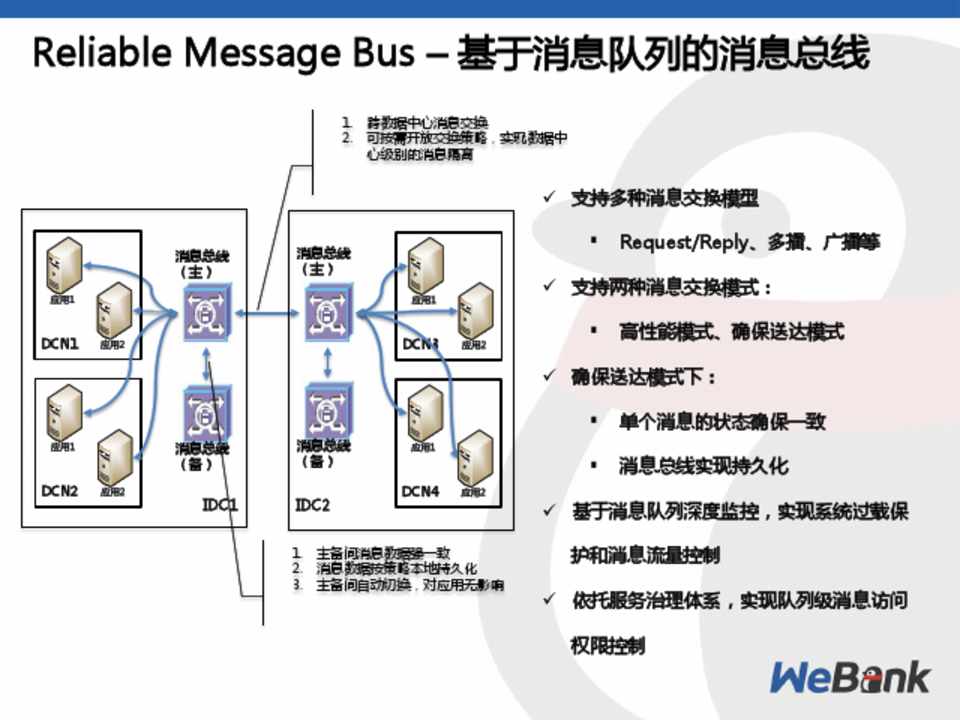

Reliable Message Bus – 基于消息队列的消息总线



应用1

DCN1  应用2



消息总线  (主)



应用1

DCN2  应用2



消息总线  (备)

IDC1



1. 跨数据中心消息交换  2. 可按需开放交换策略,实现数据中

心级别的消息隔离



ü 支持多种消息交换模型



消息总线  (主)



应用1

DCN3  应用2



§ Request/Reply、多播、广播等  ü 支持两种消息交换模式:

§ 高性能模式、确保送达模式  ü 确保送达模式下:



消息总线  (备)

IDC2



应用1

DCN4  应用2



§ 单个消息的状态确保一致  § 消息总线实现持久化  ü 基于消息队列深度监控,实现系统过载保



1. 主备间消息数据强一致  2. 消息数据按策略本地持久化  3. 主备间自动切换,对应用无影响



护和消息流量控制  ü 依托服务治理体系,实现队列级消息访问



权限控制



第15页

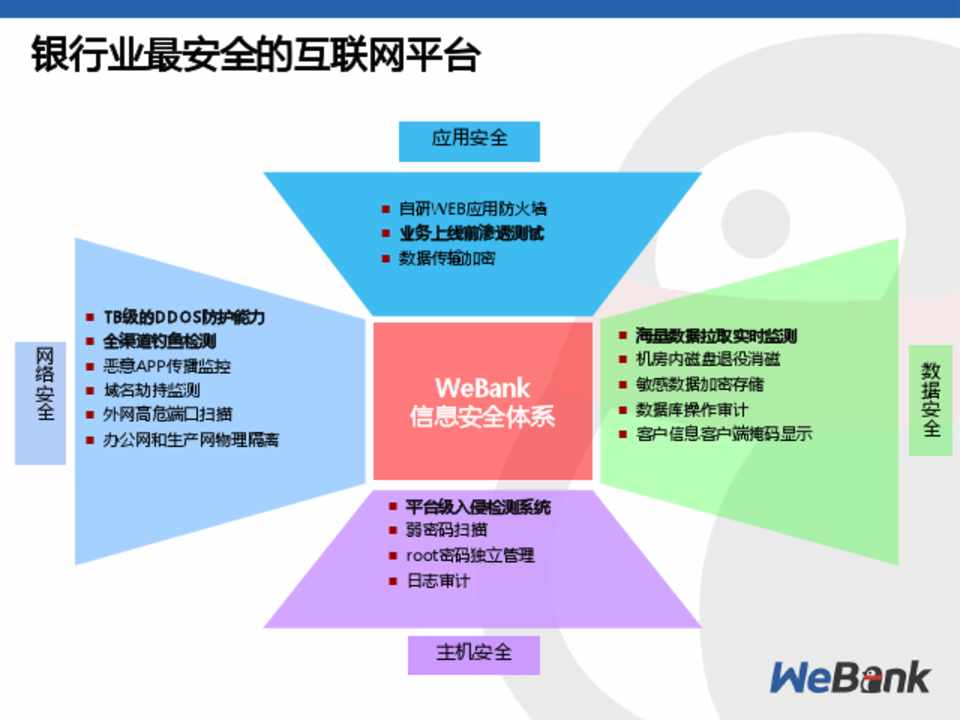

银行业最安全的互联网平台



n
 TB级的DDOS防护能力



n
 全渠道钓鱼检测



网 络



n
 恶意APP传播监控



安 n
 域名劫持监测



全 n
 外网高危端口扫描



n
 办公网和生产网物理隔离



应用安全

n
 自研WEB应用防火墙  n
 业务上线前渗透测试  n
 数据传输加密



WeBank  信息安全体系



n
 海量数据拉取实时监测  n
 机房内磁盘退役消磁

n
 敏感数据加密存储  n
 数据库操作审计  n
 客户信息客户端掩码显示



n
 平台级入侵检测系统  n
 弱密码扫描  n
 root密码独立管理  n
 日志审计

主机安全



数 据 安 全



第16页

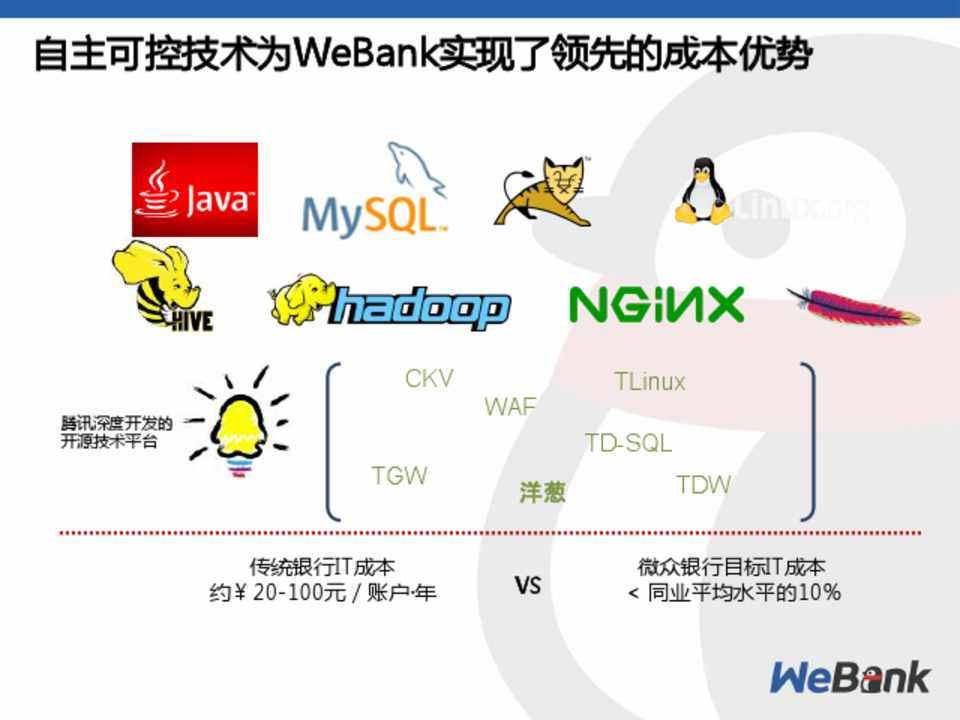

自主可控技术为WeBank实现了领先的成本优势



腾讯深度开发的  开源技术平台



CKV
 WAF




TLinux




TD-SQL




TGW




洋葱




TDW




传统银行IT成本  约¥20-100元 / 账户·∙年



VS



微众银行目标IT成本  < 同业平均水平的10%



第17页

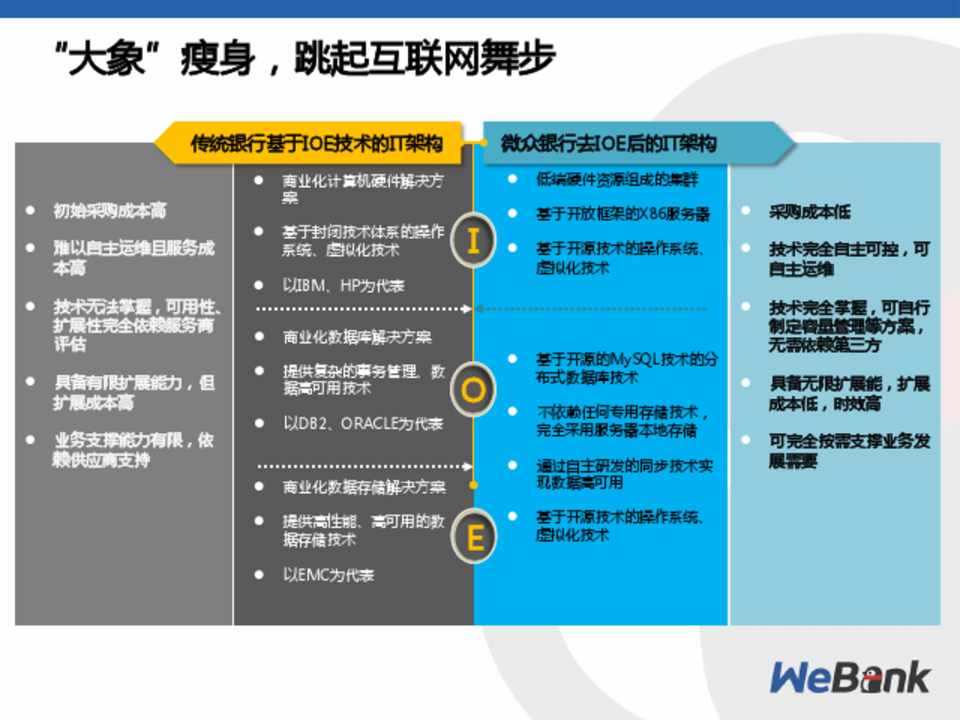

“大象”瘦身,跳起互联网舞步



传统银行基于IOE技术的IT架构



微众银行去IOE后的IT架构



l
 初始采购成本高

l
 难以自主运维且服务成 本高

l
 技术无法掌握,可用性、 扩展性完全依赖服务商 评估

  l
 具备有限扩展能力,但

扩展成本高

l
 业务支撑能力有限,依 赖供应商支持



l
 商业化计算机硬件解决方 案

l
 基于封闭技术体系的操作 系统、虚拟化技术

l
 以IBM、HP为代表



l
 低端硬件资源组成的集群

l
 基于开放框架的X86服务器

I  l
 基于开源技术的操作系统、

虚拟化技术



l
 商业化数据库解决方案



O l
 提供复杂的事务管理、数 据高可用技术



l
 基于开源的MySQL技术的分 布式数据库技术



l
 以DB2、ORACLE为代表



l
 不依赖任何专用存储技术, 完全采用服务器本地存储



l
 商业化数据存储解决方案



l
 通过自主研发的同步技术实 现数据高可用



E l
 提供高性能、高可用的数 据存储技术



l
 基于开源技术的操作系统、 虚拟化技术



l
 采购成本低

l
 技术完全自主可控,可 自主运维

l
 技术完全掌握,可自行 制定容量管理等方案, 无需依赖第三方

l
 具备无限扩展能,扩展 成本低,时效高

l
 可完全按需支撑业务发 展需要



l
 以EMC为代表



第18页

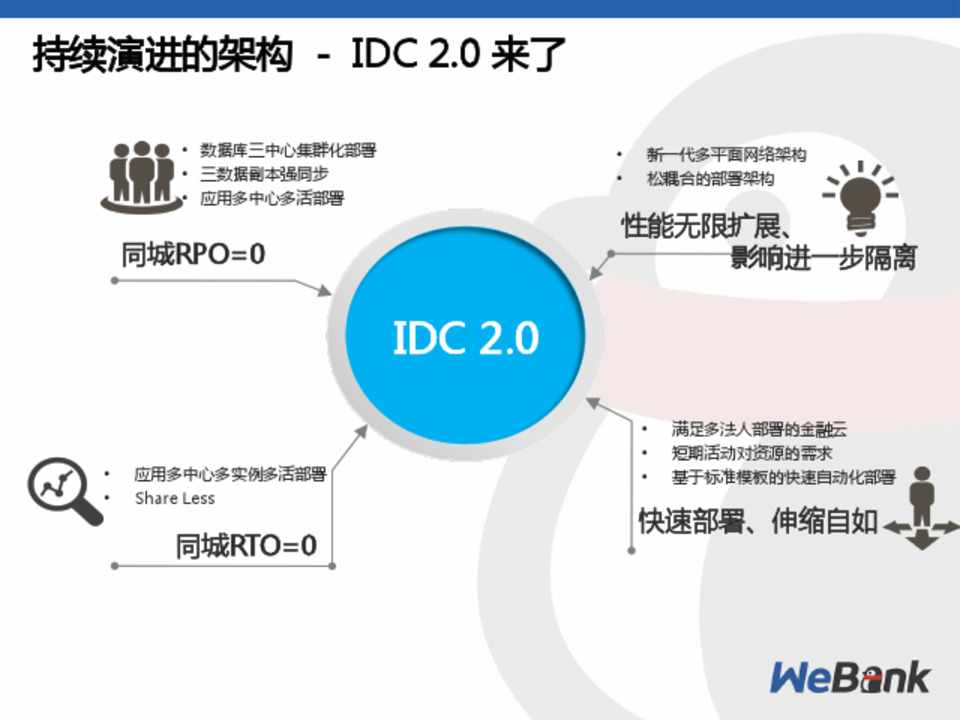

持续演进的架构 - IDC 2.0 来了



• 数据库三中心集群化部署  • 三数据副本强同步  • 应用多中心多活部署

同城RPO=0

IDC 2.0



• 新一代多平面网络架构  • 松耦合的部署架构

性能无限扩展、                影响进一步隔离



• 应用多中心多实例多活部署  • Share Less

同城RTO=0



• 满足多法人部署的金融云  • 短期活动对资源的需求  • 基于标准模板的快速自动化部署

快速部署、伸缩自如
