第1页

Data Warehouses and Multi-Dimensional Data Analysis

Raimonds Simanovskis

@rsim



第5页

Vampires live here



第6页

500km long beach (310.686 miles)

Other vampires live here



第8页

Data Warehouses and Multi-Dimensional Data Analysis

Raimonds Simanovskis

@rsim



第9页

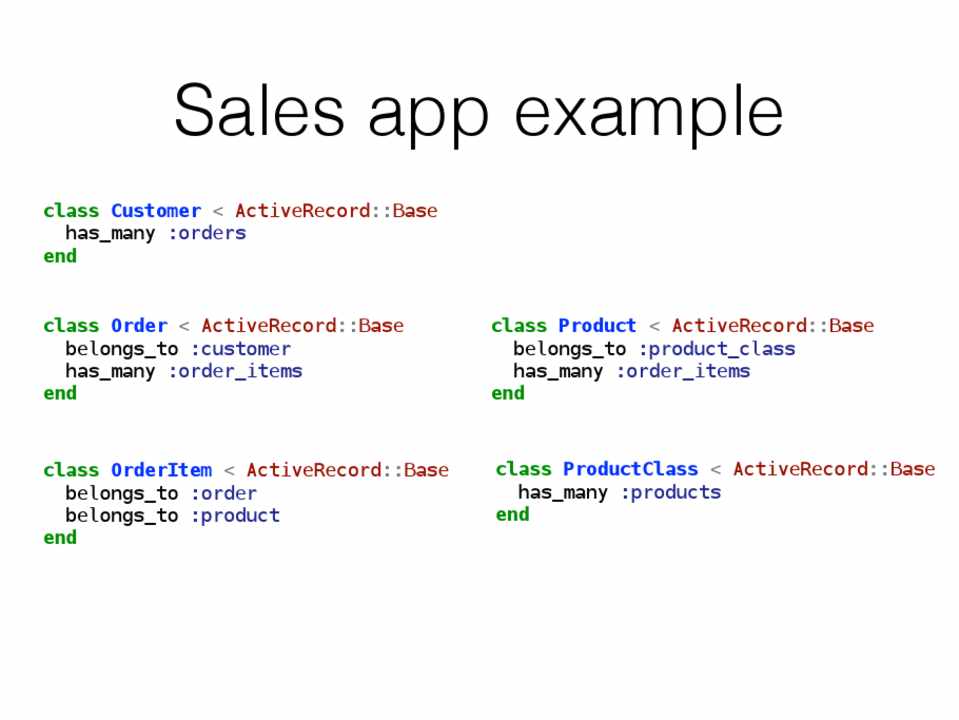

Sales app example



class Customer < ActiveRecord::Base has_many :orders

end



class Order < ActiveRecord::Base belongs_to :customer has_many :order_items

end



class Product < ActiveRecord::Base belongs_to :product_class has_many :order_items

end



class OrderItem < ActiveRecord::Base belongs_to :order belongs_to :product

end



class ProductClass < ActiveRecord::Base has_many :products

end



第10页

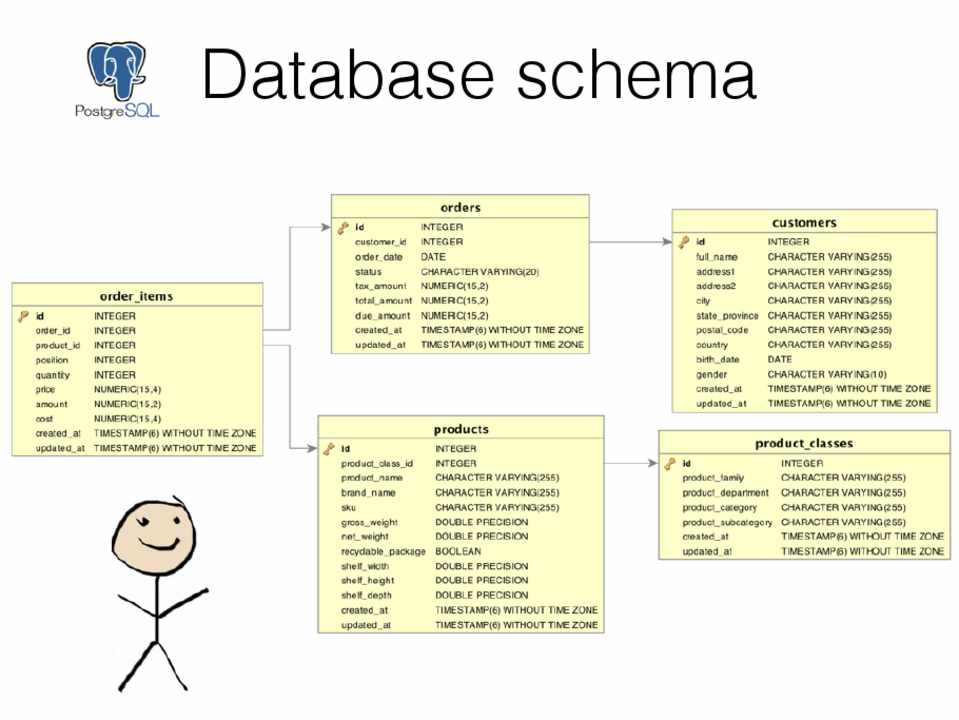

Database schema



第11页

One day CEO asks a question…

What were the total sales amounts

in California in Q1 2014 by product families?



第12页

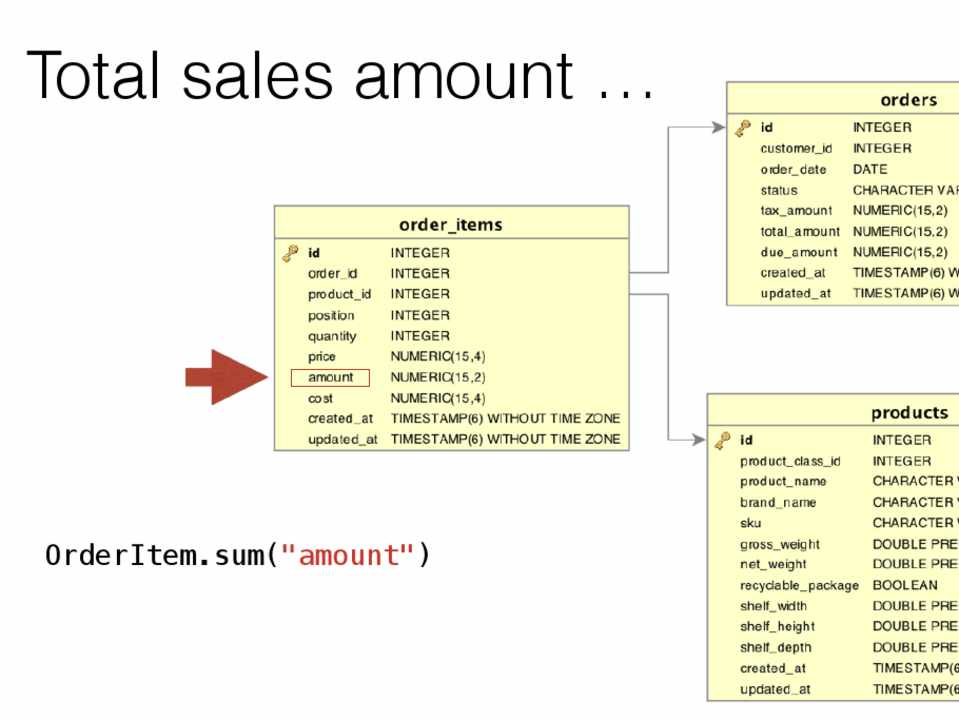

Total sales amount …

OrderItem.sum("amount")



第13页

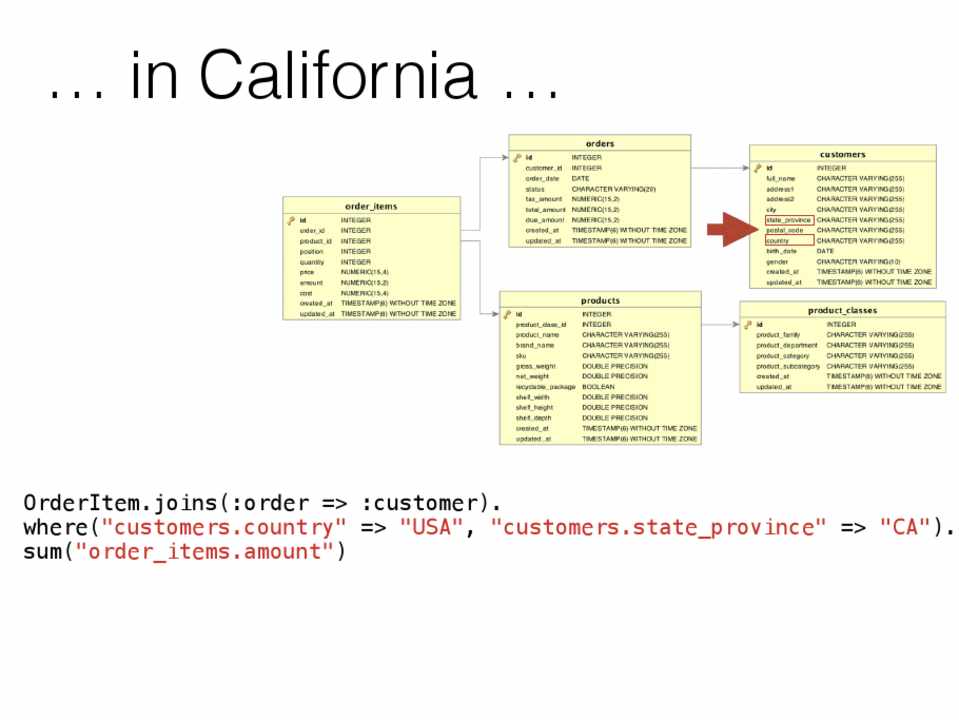

… in California …

OrderItem.joins(:order => :customer). where("customers.country" => "USA", "customers.state_province" => "CA"). sum("order_items.amount")



第14页

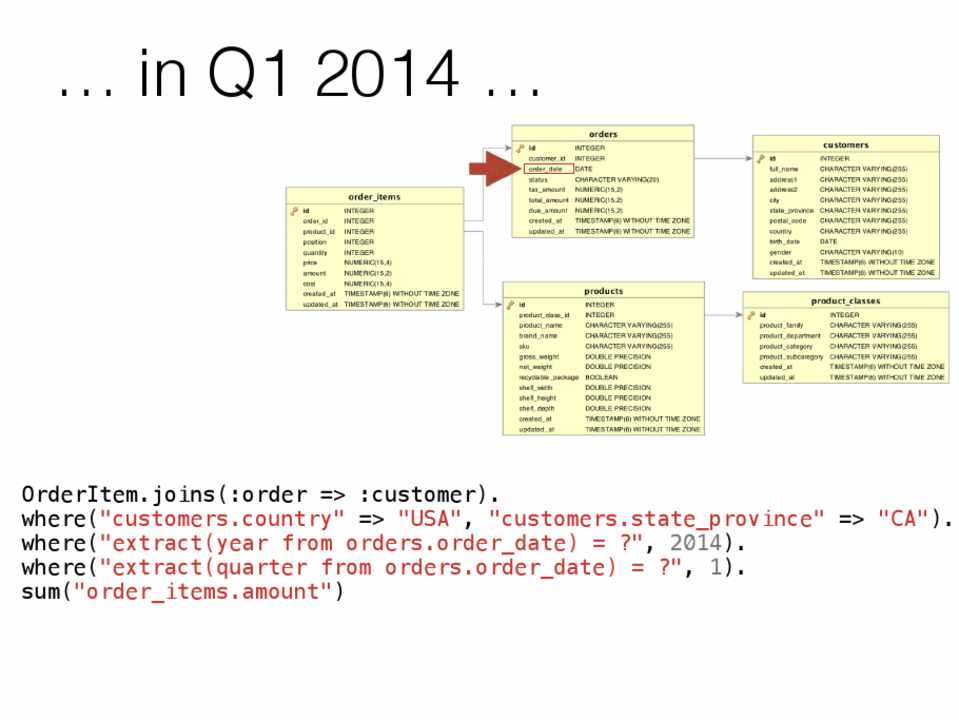

… in Q1 2014 …

OrderItem.joins(:order => :customer). where("customers.country" => "USA", "customers.state_province" => "CA"). where("extract(year from orders.order_date) = ?", 2014). where("extract(quarter from orders.order_date) = ?", 1). sum("order_items.amount")



第15页

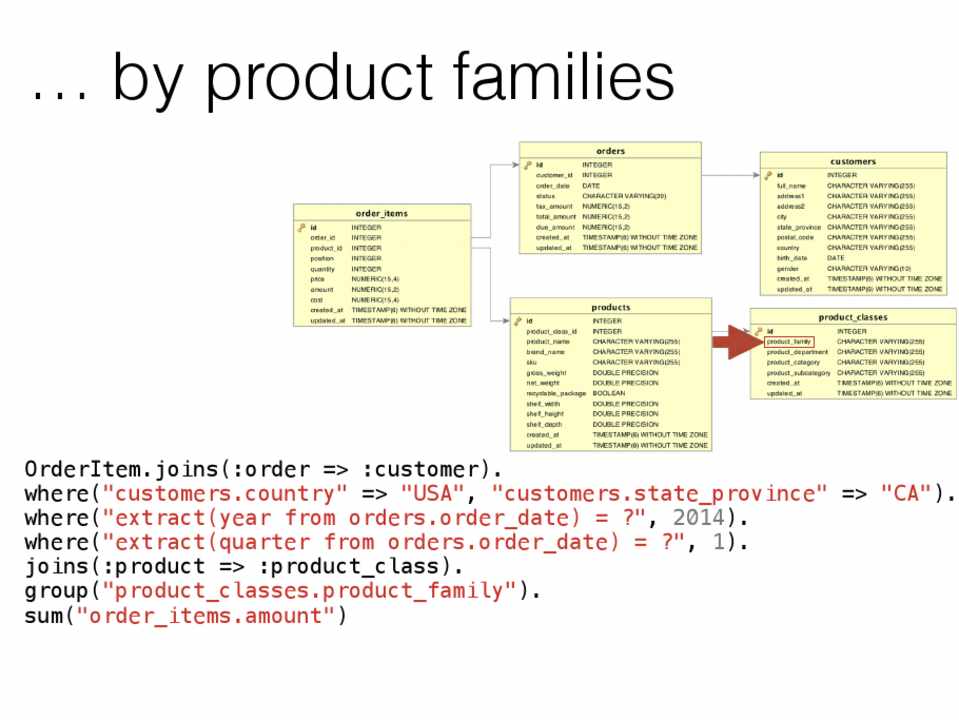

… by product families

OrderItem.joins(:order => :customer). where("customers.country" => "USA", "customers.state_province" => "CA"). where("extract(year from orders.order_date) = ?", 2014). where("extract(quarter from orders.order_date) = ?", 1). joins(:product => :product_class). group("product_classes.product_family"). sum("order_items.amount")



第16页

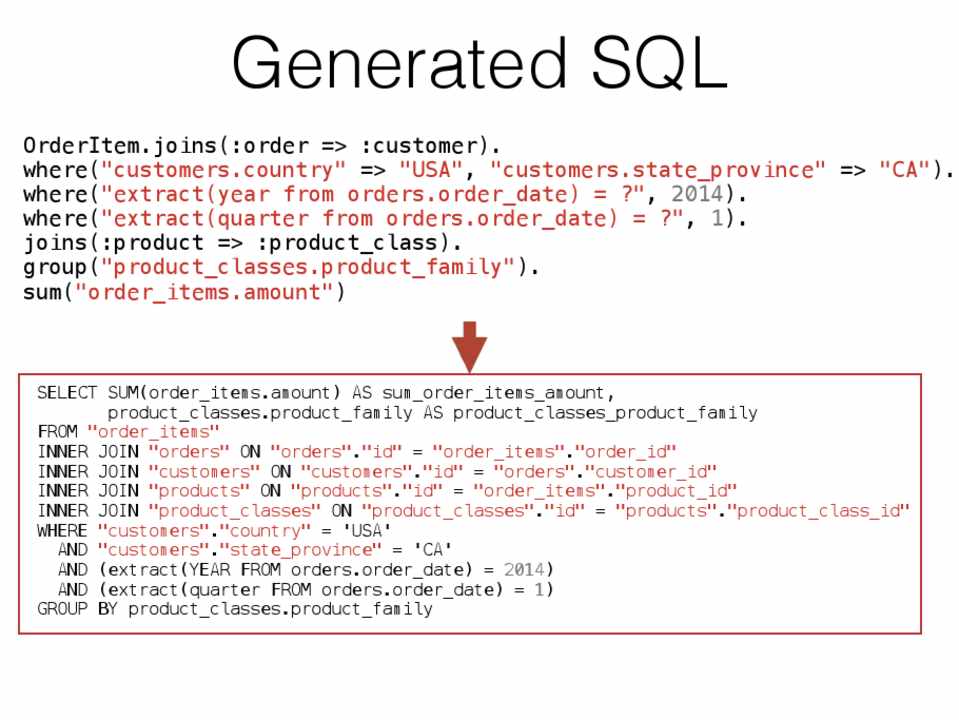

Generated SQL

OrderItem.joins(:order => :customer). where("customers.country" => "USA", "customers.state_province" => "CA"). where("extract(year from orders.order_date) = ?", 2014). where("extract(quarter from orders.order_date) = ?", 1). joins(:product => :product_class). group("product_classes.product_family"). sum("order_items.amount")

SELECT SUM(order_items.amount) AS sum_order_items_amount, product_classes.product_family AS product_classes_product_family

FROM "order_items" INNER JOIN "orders" ON "orders"."id" = "order_items"."order_id" INNER JOIN "customers" ON "customers"."id" = "orders"."customer_id" INNER JOIN "products" ON "products"."id" = "order_items"."product_id" INNER JOIN "product_classes" ON "product_classes"."id" = "products"."product_class_id" WHERE "customers"."country" = 'USA'

AND "customers"."state_province" = 'CA' AND (extract(YEAR FROM orders.order_date) = 2014) AND (extract(quarter FROM orders.order_date) = 1) GROUP BY product_classes.product_family



第17页

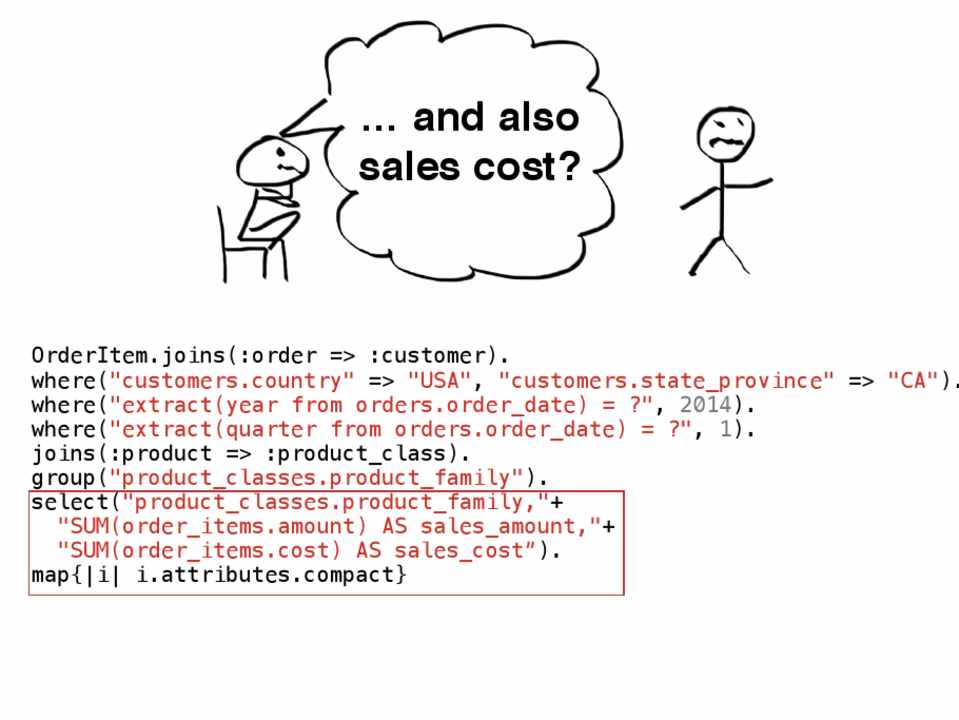

… and also sales cost?

OrderItem.joins(:order => :customer). where("customers.country" => "USA", "customers.state_province" => "CA"). where("extract(year from orders.order_date) = ?", 2014). where("extract(quarter from orders.order_date) = ?", 1). joins(:product => :product_class). group("product_classes.product_family"). select("product_classes.product_family,"+

"SUM(order_items.amount) AS sales_amount,"+ "SUM(order_items.cost) AS sales_cost”). map{|i| i.attributes.compact}



第18页

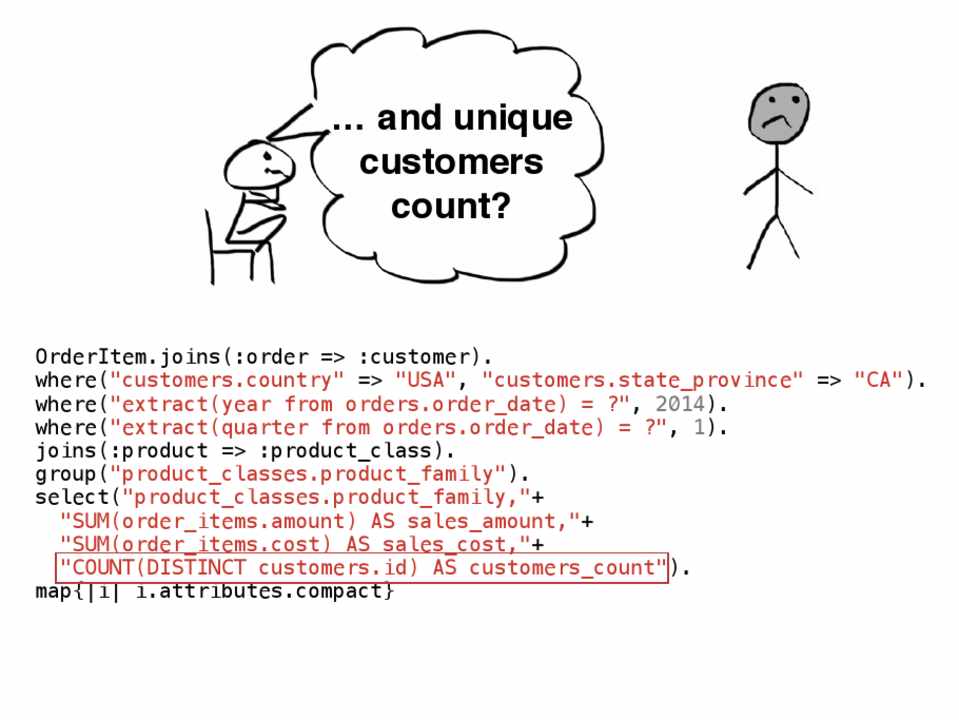

… and unique customers count?

OrderItem.joins(:order => :customer). where("customers.country" => "USA", "customers.state_province" => "CA"). where("extract(year from orders.order_date) = ?", 2014). where("extract(quarter from orders.order_date) = ?", 1). joins(:product => :product_class). group("product_classes.product_family"). select("product_classes.product_family,"+

"SUM(order_items.amount) AS sales_amount,"+ "SUM(order_items.cost) AS sales_cost,"+ "COUNT(DISTINCT customers.id) AS customers_count"). map{|i| i.attributes.compact}



第19页

Is it clear?



OrderItem.joins(:order => :customer). where("customers.country" => "USA", "customers.state_province" => "CA"). where("extract(year from orders.order_date) = ?", 2014). where("extract(quarter from orders.order_date) = ?", 1). joins(:product => :product_class). group("product_classes.product_family"). select("product_classes.product_family,"+

"SUM(order_items.amount) AS sales_amount,"+ "SUM(order_items.cost) AS sales_cost,"+ "COUNT(DISTINCT customers.id) AS customers_count"). map{|i| i.attributes.compact}



#@%$^&



第20页

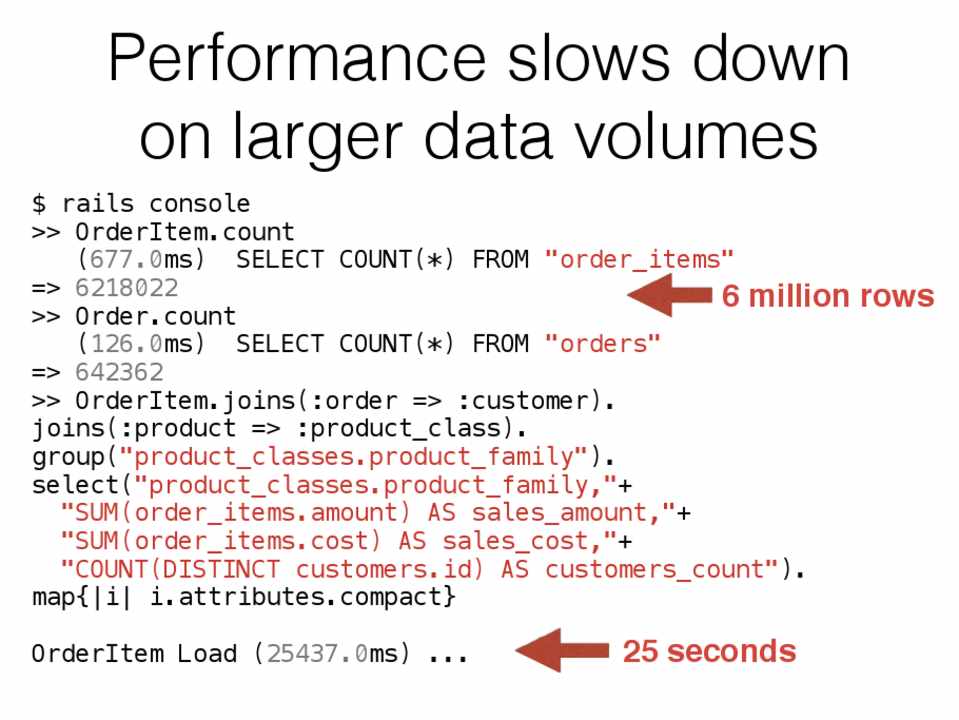

Performance slows down



on larger data volumes



$ rails console



>> OrderItem.count



(677.0ms) SELECT COUNT(*) FROM "order_items"



=> 6218022 >> Order.count



6 million rows



(126.0ms) SELECT COUNT(*) FROM "orders"



=> 642362



>> OrderItem.joins(:order => :customer).



joins(:product => :product_class).



group("product_classes.product_family").



select("product_classes.product_family,"+



"SUM(order_items.amount) AS sales_amount,"+



"SUM(order_items.cost) AS sales_cost,"+



"COUNT(DISTINCT customers.id) AS customers_count").



map{|i| i.attributes.compact}



OrderItem Load (25437.0ms) ...



25 seconds



第21页

You should use NoSQL !



第22页

You should use NoSQL !



第23页

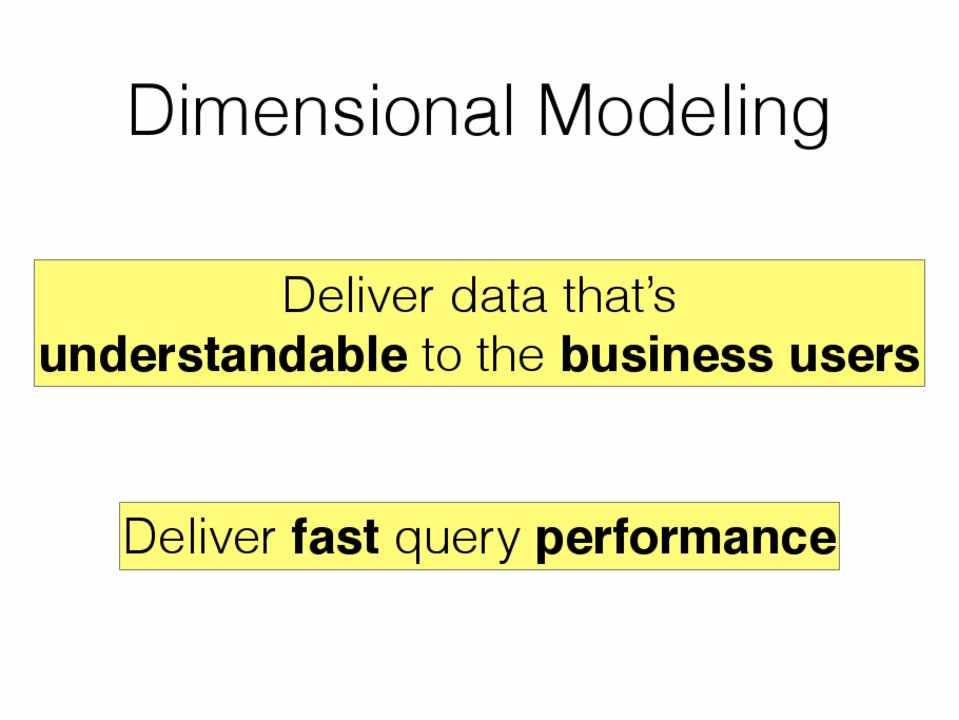

Dimensional Modeling

Deliver data that’s understandable to the business users

Deliver fast query performance



第24页

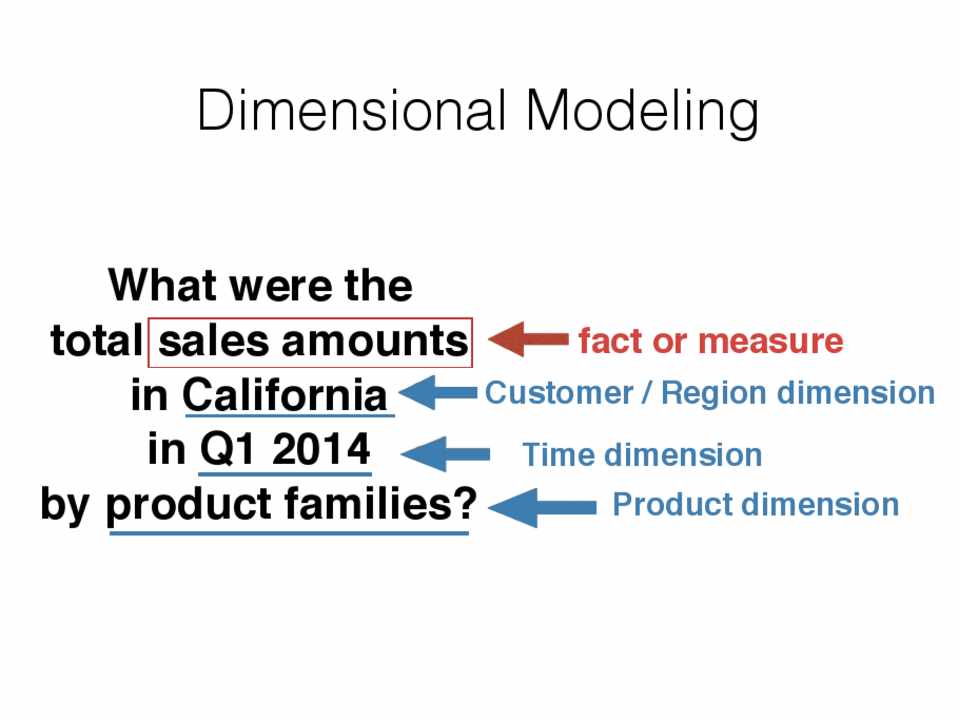

Dimensional Modeling



What were the



total sales amounts



fact or measure



in California



Customer / Region dimension



in Q1 2014



Time dimension



by product families?



Product dimension



第25页

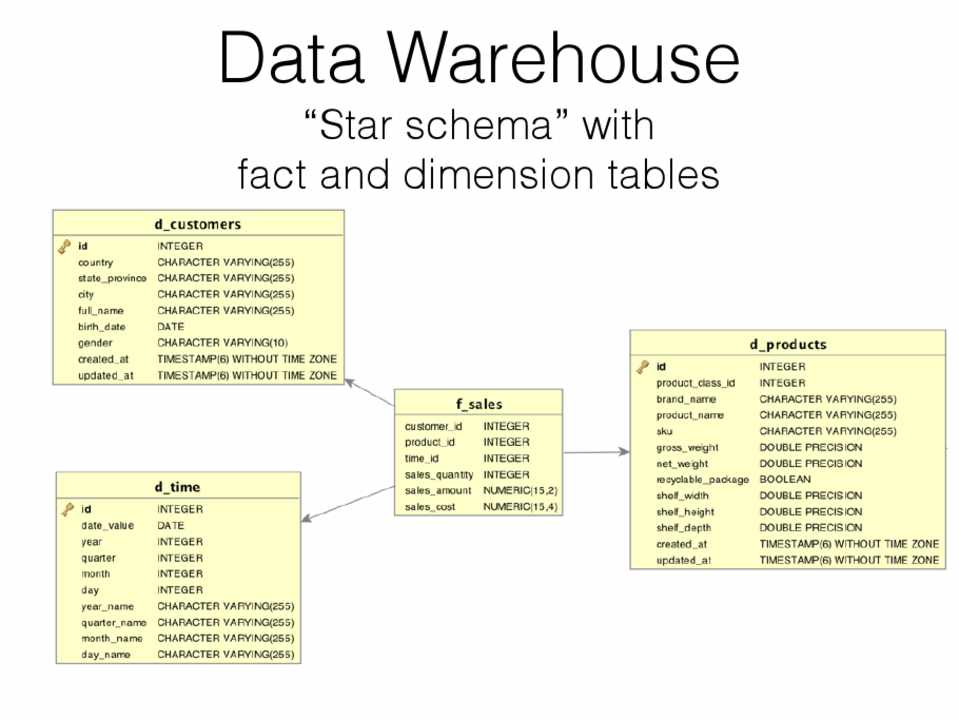

Data Warehouse

“Star schema” with fact and dimension tables



第26页

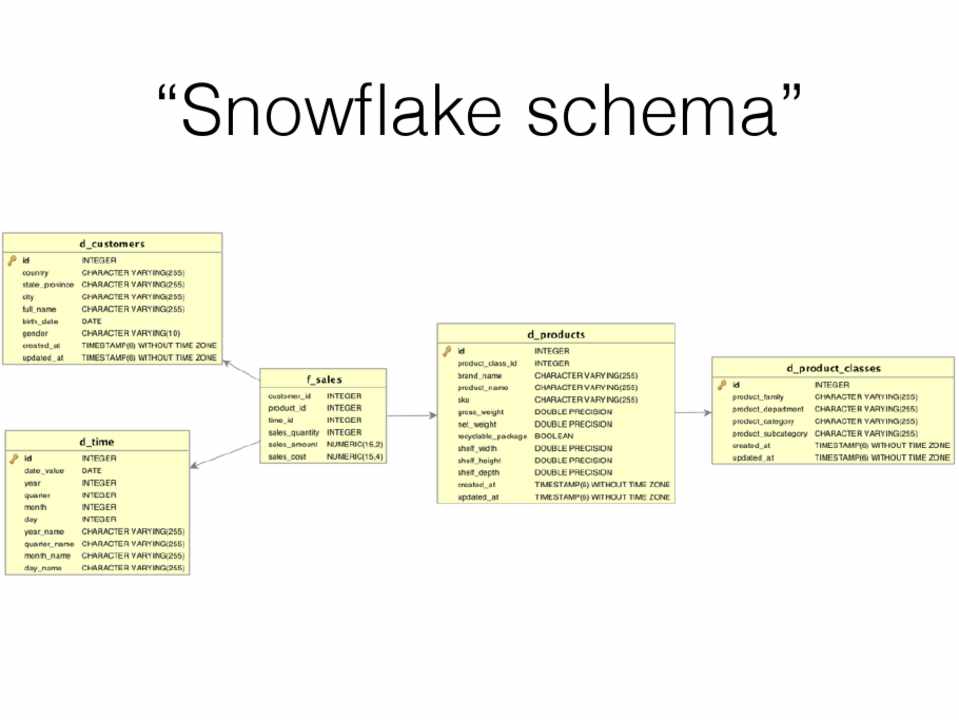

“Snowflake schema”



第27页

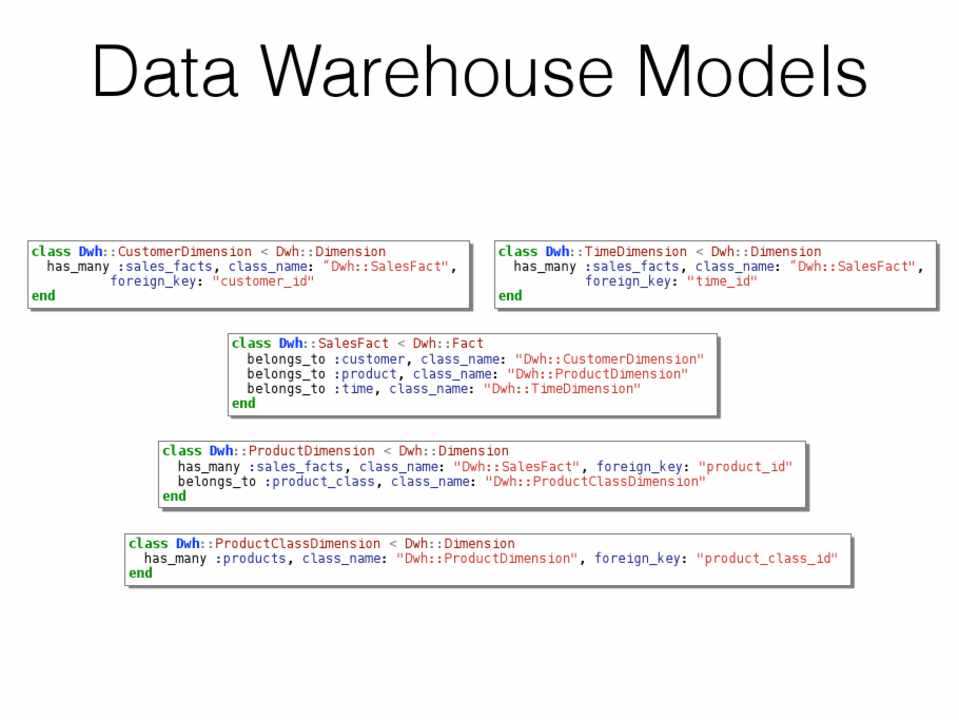

Data Warehouse Models



class Dwh::CustomerDimension < Dwh::Dimension has_many :sales_facts, class_name: “Dwh::SalesFact", foreign_key: "customer_id"

end



class Dwh::TimeDimension < Dwh::Dimension has_many :sales_facts, class_name: “Dwh::SalesFact", foreign_key: "time_id"

end



class Dwh::SalesFact < Dwh::Fact belongs_to :customer, class_name: "Dwh::CustomerDimension" belongs_to :product, class_name: "Dwh::ProductDimension" belongs_to :time, class_name: "Dwh::TimeDimension"

end



class Dwh::ProductDimension < Dwh::Dimension has_many :sales_facts, class_name: "Dwh::SalesFact", foreign_key: "product_id" belongs_to :product_class, class_name: "Dwh::ProductClassDimension"

end



class Dwh::ProductClassDimension < Dwh::Dimension has_many :products, class_name: "Dwh::ProductDimension", foreign_key: "product_class_id"

end



第28页

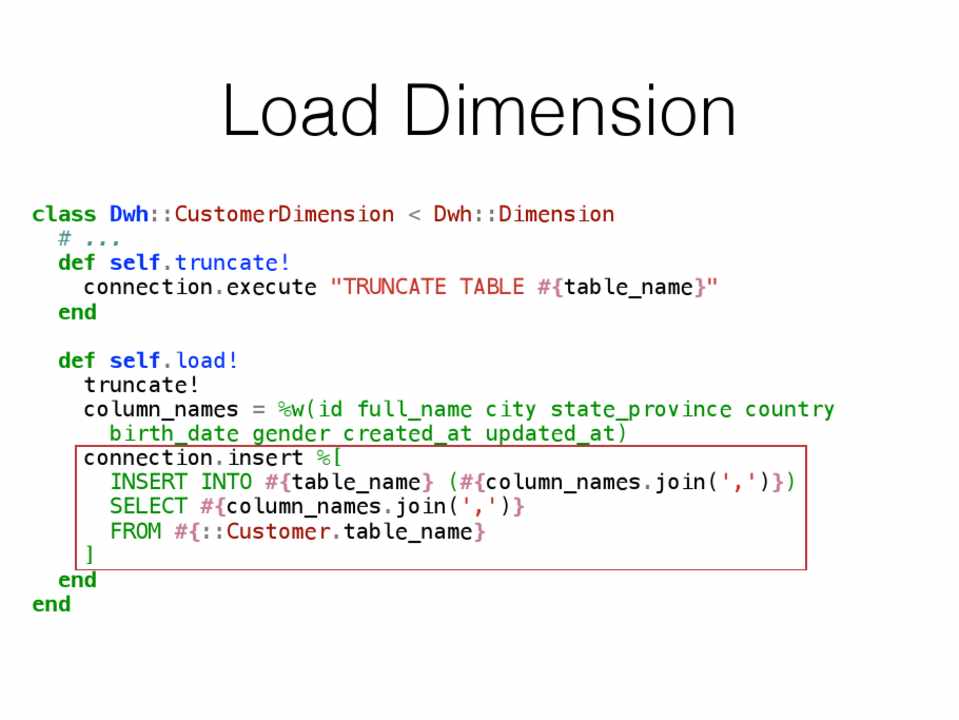

Load Dimension

class Dwh::CustomerDimension < Dwh::Dimension # ... def self.truncate! connection.execute "TRUNCATE TABLE #{table_name}" end def self.load! truncate! column_names = %w(id full_name city state_province country birth_date gender created_at updated_at) connection.insert %[ INSERT INTO #{table_name} (#{column_names.join(',')}) SELECT #{column_names.join(',')} FROM #{::Customer.table_name} ] end

end



第29页

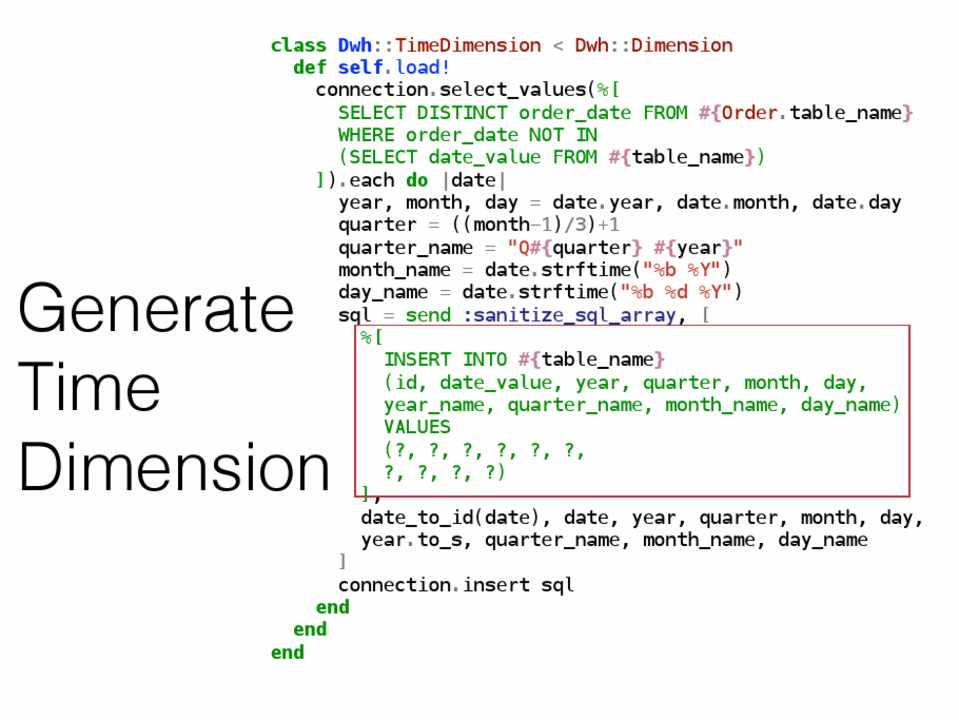

class Dwh::TimeDimension < Dwh::Dimension



def self.load!



connection.select_values(%[



SELECT DISTINCT order_date FROM #{Order.table_name}



WHERE order_date NOT IN



(SELECT date_value FROM #{table_name})



]).each do |date|



year, month, day = date.year, date.month, date.day



quarter = ((month-1)/3)+1



quarter_name = "Q#{quarter} #{year}"



month_name = date.strftime("%b %Y")



Generate



day_name = date.strftime("%b %d %Y") sql = send :sanitize_sql_array, [

%[



Time



INSERT INTO #{table_name} (id, date_value, year, quarter, month, day, year_name, quarter_name, month_name, day_name)



VALUES



Dimension (?, ?, ?, ?, ?, ?, ?, ?, ?, ?) ],



date_to_id(date), date, year, quarter, month, day,



year.to_s, quarter_name, month_name, day_name



]



connection.insert sql



end



end



end



第30页

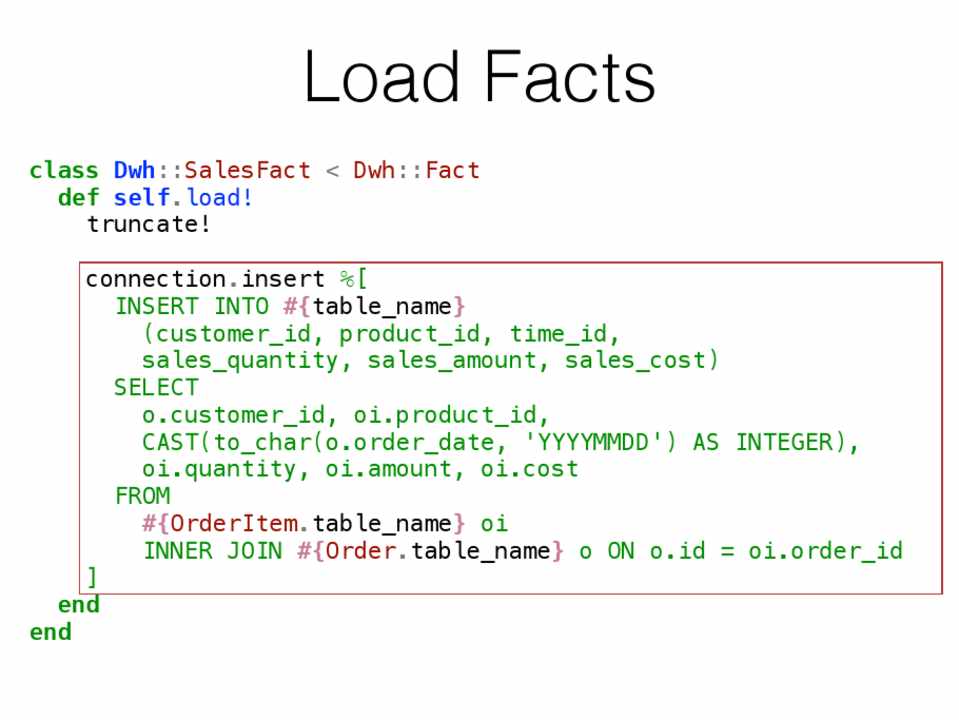

Load Facts

class Dwh::SalesFact < Dwh::Fact def self.load! truncate! connection.insert %[ INSERT INTO #{table_name} (customer_id, product_id, time_id, sales_quantity, sales_amount, sales_cost) SELECT o.customer_id, oi.product_id, CAST(to_char(o.order_date, 'YYYYMMDD') AS INTEGER), oi.quantity, oi.amount, oi.cost FROM #{OrderItem.table_name} oi INNER JOIN #{Order.table_name} o ON o.id = oi.order_id ] end

end



第31页

What were the total sales amounts

in California in Q1 2014 by product families?

Dwh::SalesFact. joins(:customer).joins(:product => :product_class).joins(:time). where("d_customers.country" => “USA",

"d_customers.state_province" => "CA"). where("d_time.year" => 2014, "d_time.quarter" => 1). group("d_product_classes.product_family"). sum("sales_amount")



第32页

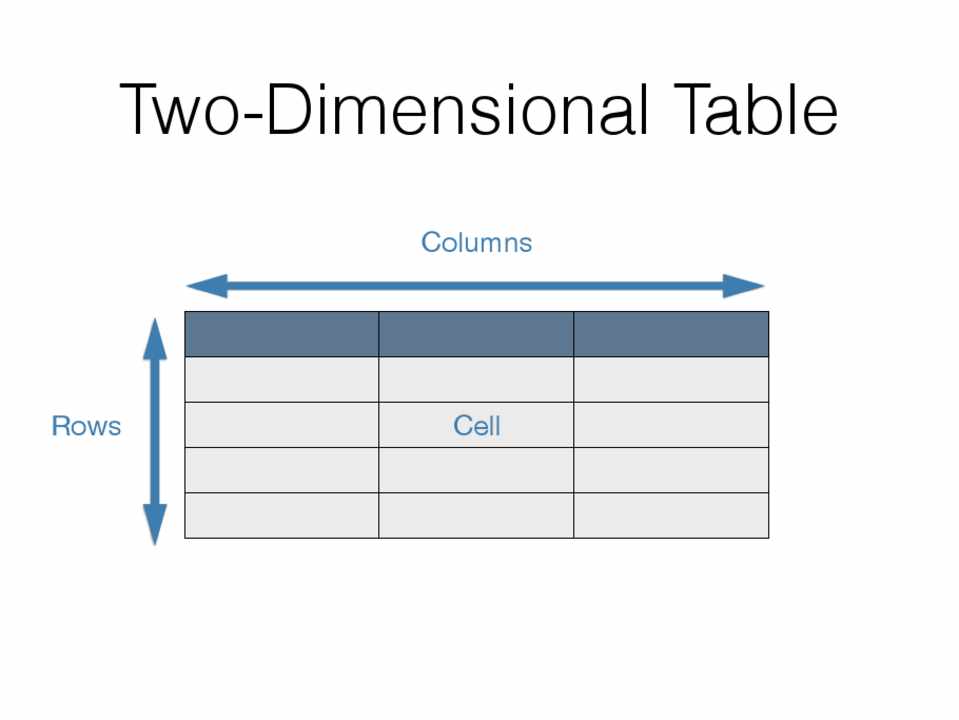

Two-Dimensional Table

Columns



Rows



Cell



第33页

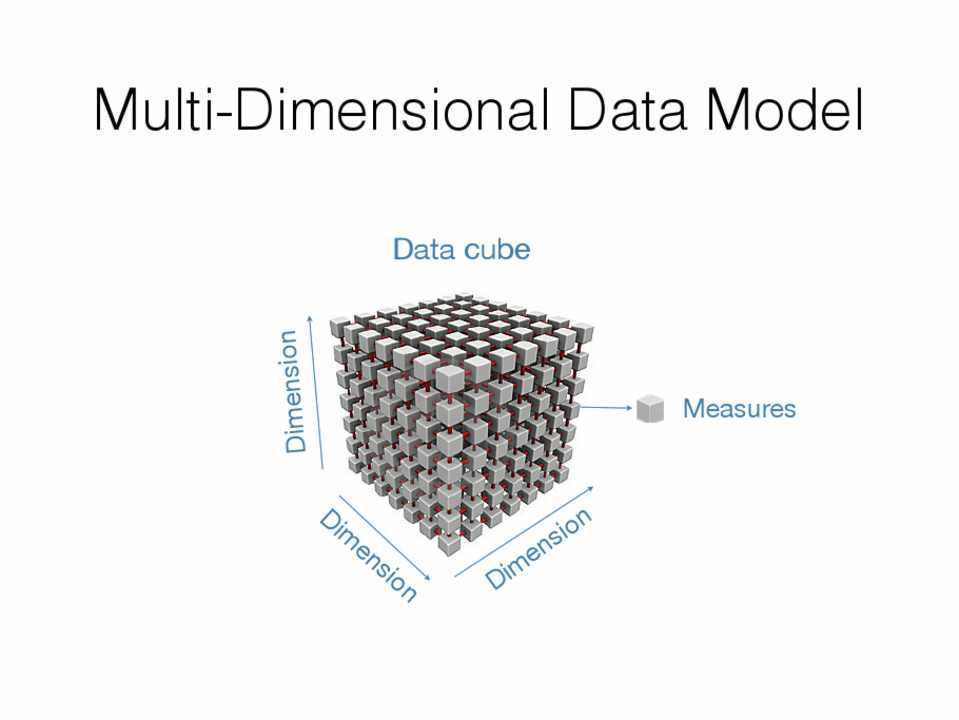

Multi-Dimensional Data Model

Data cube



Dimension



Dimension



Dimension



Measures



第34页

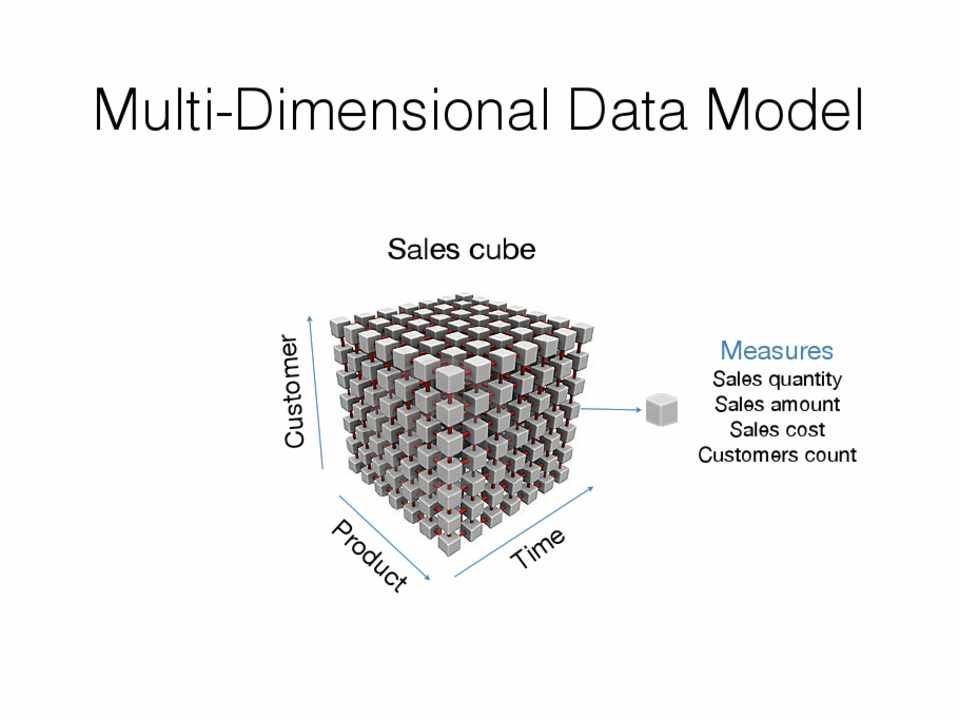

Multi-Dimensional Data Model



Customer



Sales cube



Product



Time



Measures


Sales quantity
 Sales amount


Sales cost
 Customers count



第35页

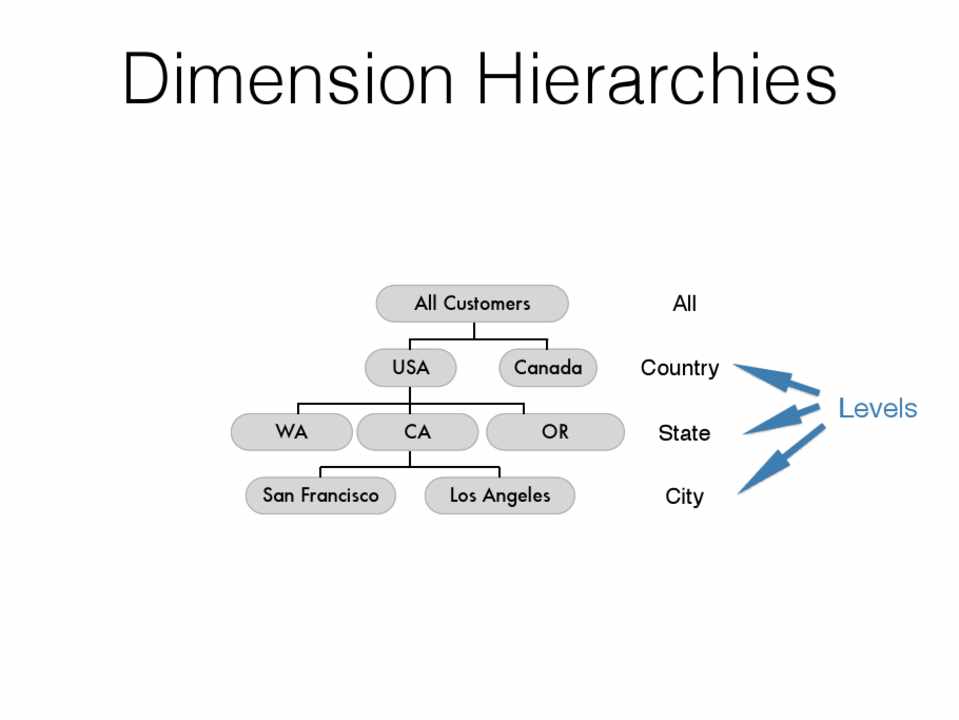

Dimension Hierarchies



All Customers



USA



Canada



WA CA



OR



San Francisco



Los Angeles



All Country

State City



Levels



第36页

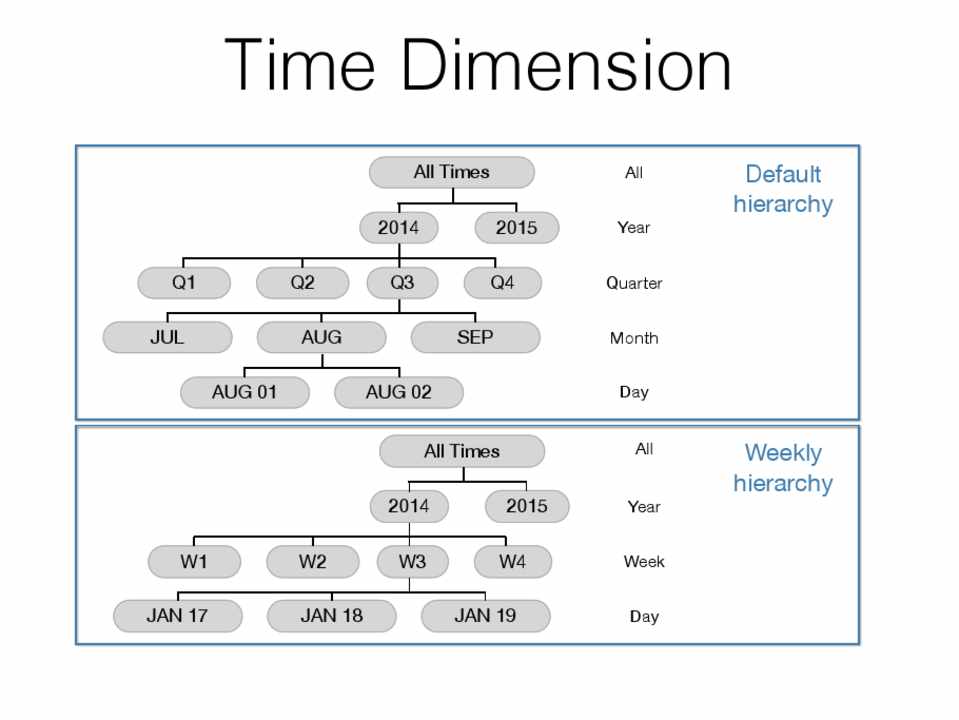

Time Dimension



All Times







Q1 JUL



Q2 AUG



Q3 Q4 SEP



AUG 01



AUG 02



All Times







W1 JAN 17



W2 W3 W4



JAN 18



JAN 19



All Year Quarter Month Day

All Year Week Day



Default
 hierarchy

Weekly
 hierarchy



第37页

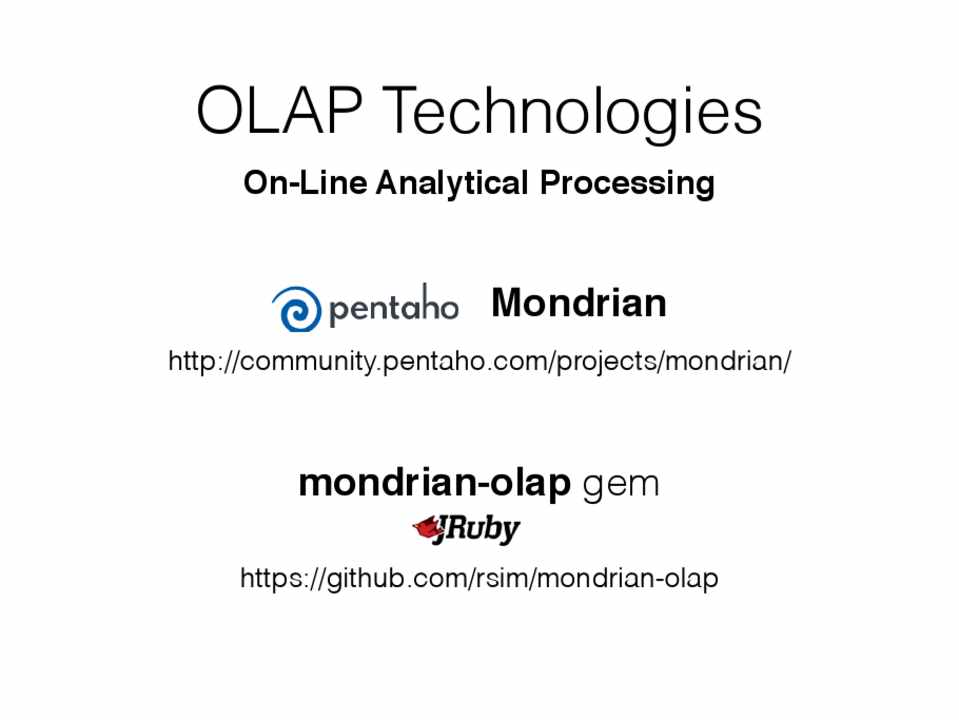

OLAP Technologies

On-Line Analytical Processing

Mondrian

http://community.pentaho.com/projects/mondrian/

mondrian-olap gem

https://github.com/rsim/mondrian-olap



第38页

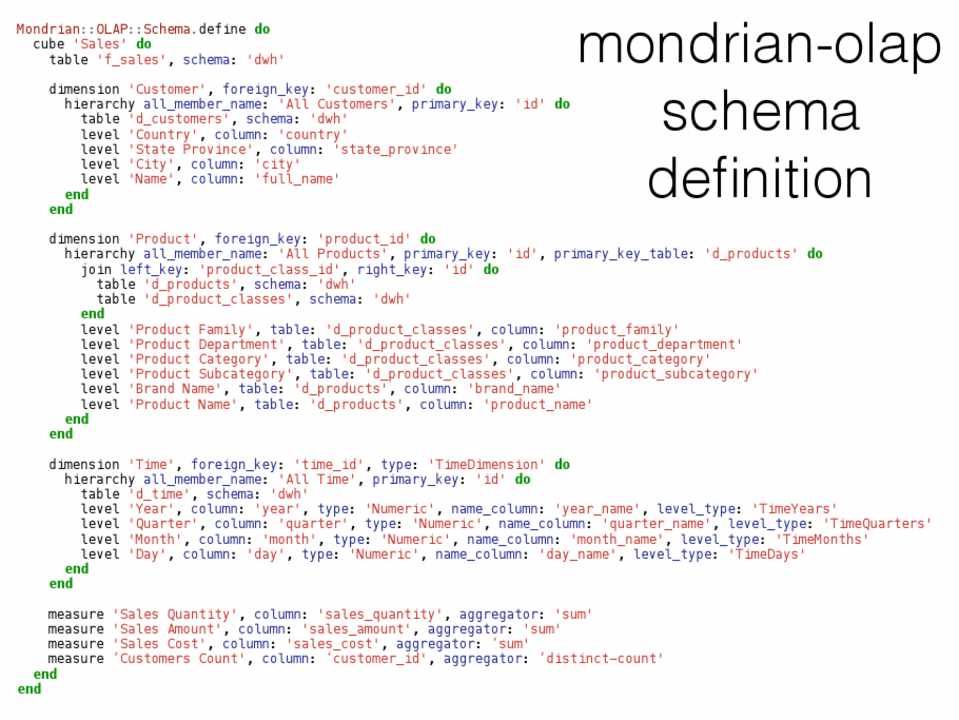

Mondrian::OLAP::Schema.define do cube 'Sales' do table 'f_sales', schema: 'dwh'



mondrian-olap



dimension 'Customer', foreign_key: 'customer_id' do hierarchy all_member_name: 'All Customers', primary_key: 'id' do table 'd_customers', schema: 'dwh' level 'Country', column: 'country' level 'State Province', column: 'state_province' level 'City', column: 'city' level 'Name', column: 'full_name' end

end



schema definition



dimension 'Product', foreign_key: 'product_id' do hierarchy all_member_name: 'All Products', primary_key: 'id', primary_key_table: 'd_products' do join left_key: 'product_class_id', right_key: 'id' do table 'd_products', schema: 'dwh' table 'd_product_classes', schema: 'dwh' end level 'Product Family', table: 'd_product_classes', column: 'product_family' level 'Product Department', table: 'd_product_classes', column: 'product_department' level 'Product Category', table: 'd_product_classes', column: 'product_category' level 'Product Subcategory', table: 'd_product_classes', column: 'product_subcategory' level 'Brand Name', table: 'd_products', column: 'brand_name' level 'Product Name', table: 'd_products', column: 'product_name' end

end



dimension 'Time', foreign_key: 'time_id', type: 'TimeDimension' do hierarchy all_member_name: 'All Time', primary_key: 'id' do table 'd_time', schema: 'dwh' level 'Year', column: 'year', type: 'Numeric', name_column: 'year_name', level_type: 'TimeYears' level 'Quarter', column: 'quarter', type: 'Numeric', name_column: 'quarter_name', level_type: 'TimeQuarters' level 'Month', column: 'month', type: 'Numeric', name_column: 'month_name', level_type: 'TimeMonths' level 'Day', column: 'day', type: 'Numeric', name_column: 'day_name', level_type: 'TimeDays' end

end



measure 'Sales Quantity', column: 'sales_quantity', aggregator: 'sum' measure 'Sales Amount', column: 'sales_amount', aggregator: 'sum' measure 'Sales Cost', column: 'sales_cost', aggregator: ‘sum' measure ‘Customers Count', column: ‘customer_id', aggregator: ‘distinct-count' end end



第39页

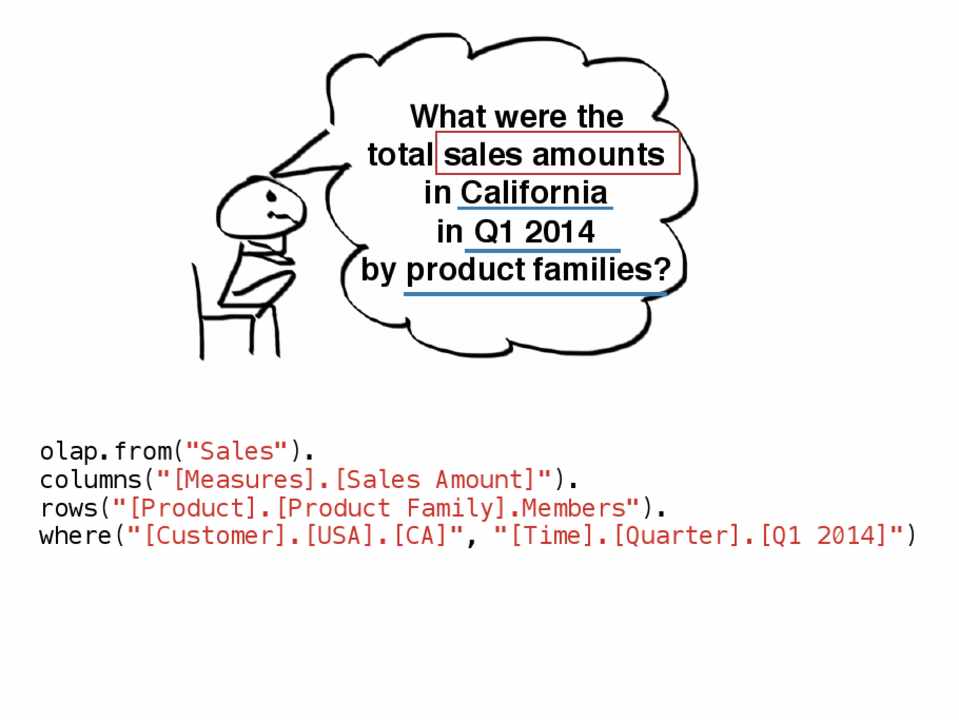

What were the total sales amounts

in California in Q1 2014 by product families?

olap.from("Sales"). columns("[Measures].[Sales Amount]"). rows("[Product].[Product Family].Members"). where("[Customer].[USA].[CA]", "[Time].[Quarter].[Q1 2014]")



第40页

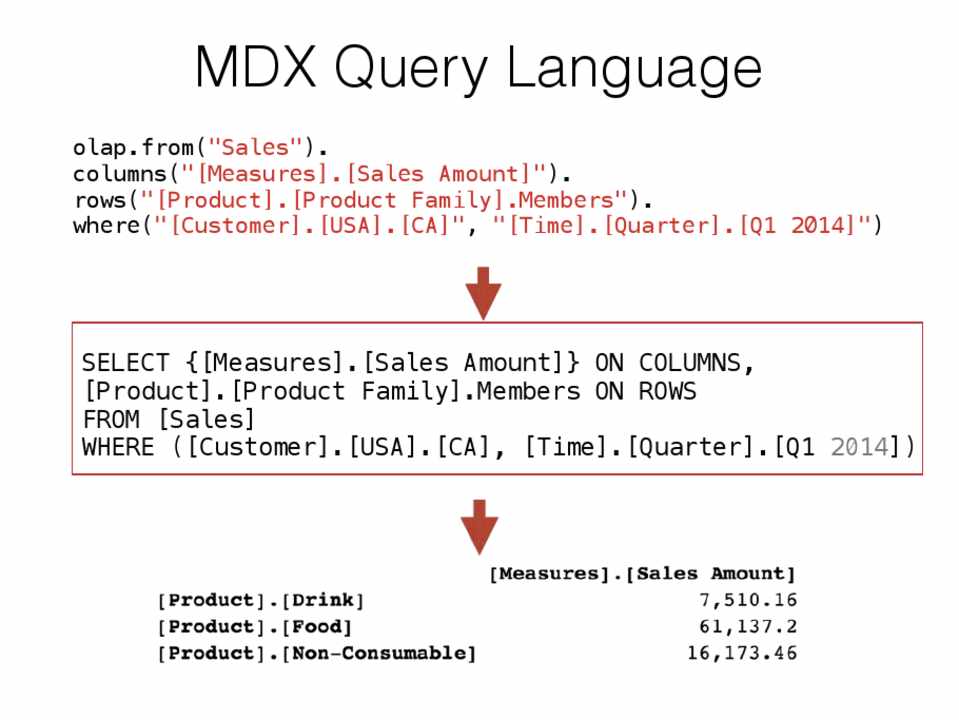

MDX Query Language

olap.from("Sales"). columns("[Measures].[Sales Amount]"). rows("[Product].[Product Family].Members"). where("[Customer].[USA].[CA]", "[Time].[Quarter].[Q1 2014]")

SELECT {[Measures].[Sales Amount]} ON COLUMNS, [Product].[Product Family].Members ON ROWS FROM [Sales] WHERE ([Customer].[USA].[CA], [Time].[Quarter].[Q1 2014])



第41页

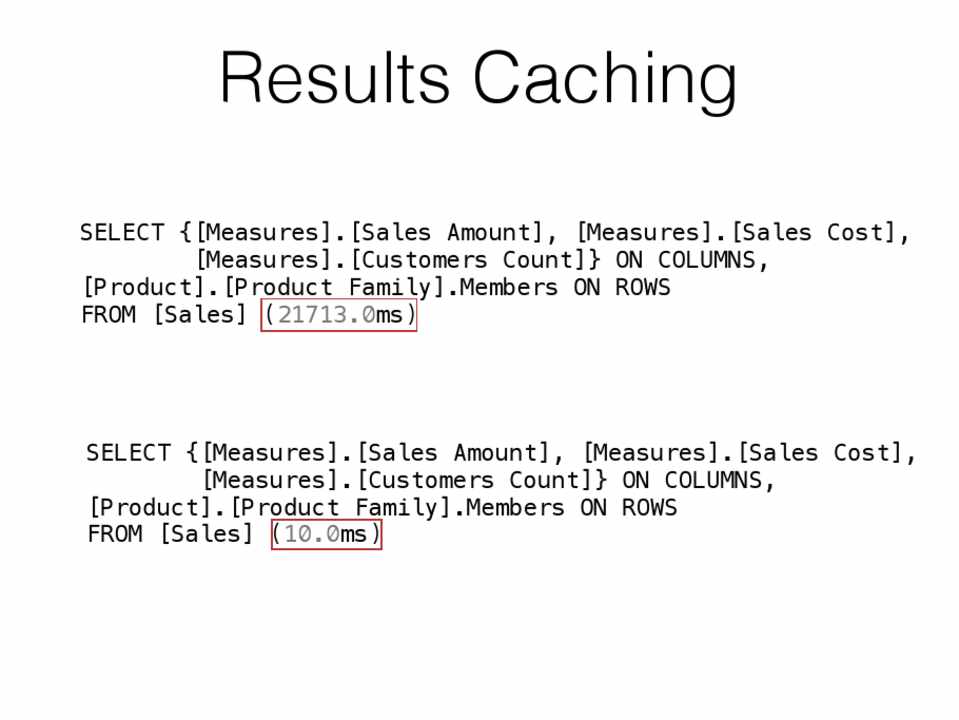

Results Caching

SELECT {[Measures].[Sales Amount], [Measures].[Sales Cost], [Measures].[Customers Count]} ON COLUMNS,

[Product].[Product Family].Members ON ROWS FROM [Sales] (21713.0ms) SELECT {[Measures].[Sales Amount], [Measures].[Sales Cost],

[Measures].[Customers Count]} ON COLUMNS, [Product].[Product Family].Members ON ROWS FROM [Sales] (10.0ms)



第42页

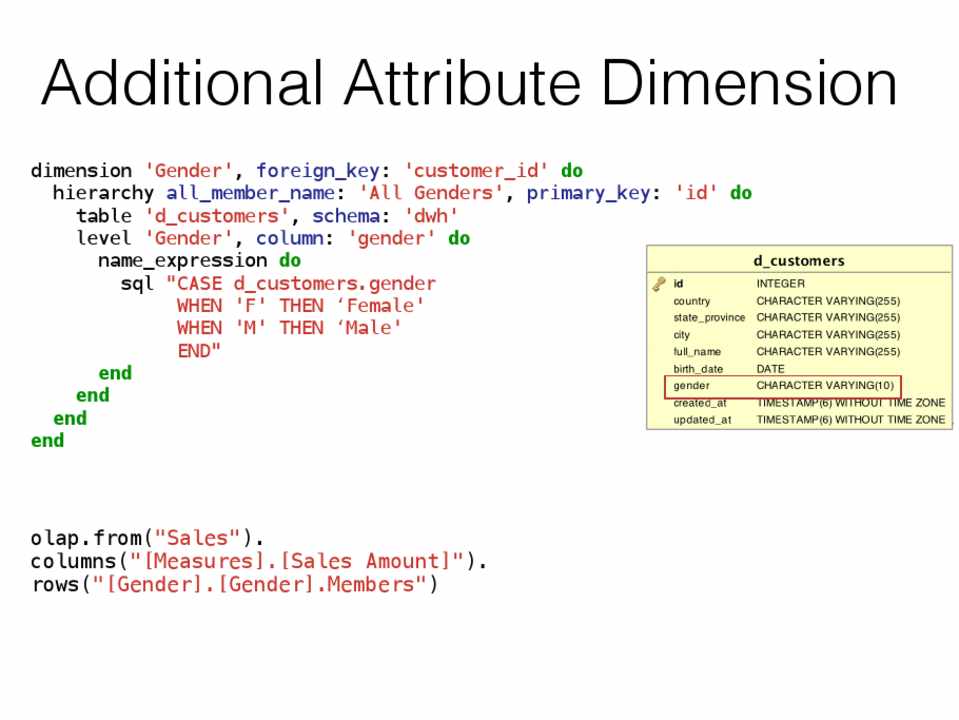

Additional Attribute Dimension

dimension 'Gender', foreign_key: 'customer_id' do hierarchy all_member_name: 'All Genders', primary_key: 'id' do table 'd_customers', schema: 'dwh' level 'Gender', column: 'gender' do name_expression do sql "CASE d_customers.gender WHEN 'F' THEN ‘Female' WHEN 'M' THEN ‘Male' END" end end end

end

olap.from("Sales"). columns("[Measures].[Sales Amount]"). rows("[Gender].[Gender].Members")



第43页

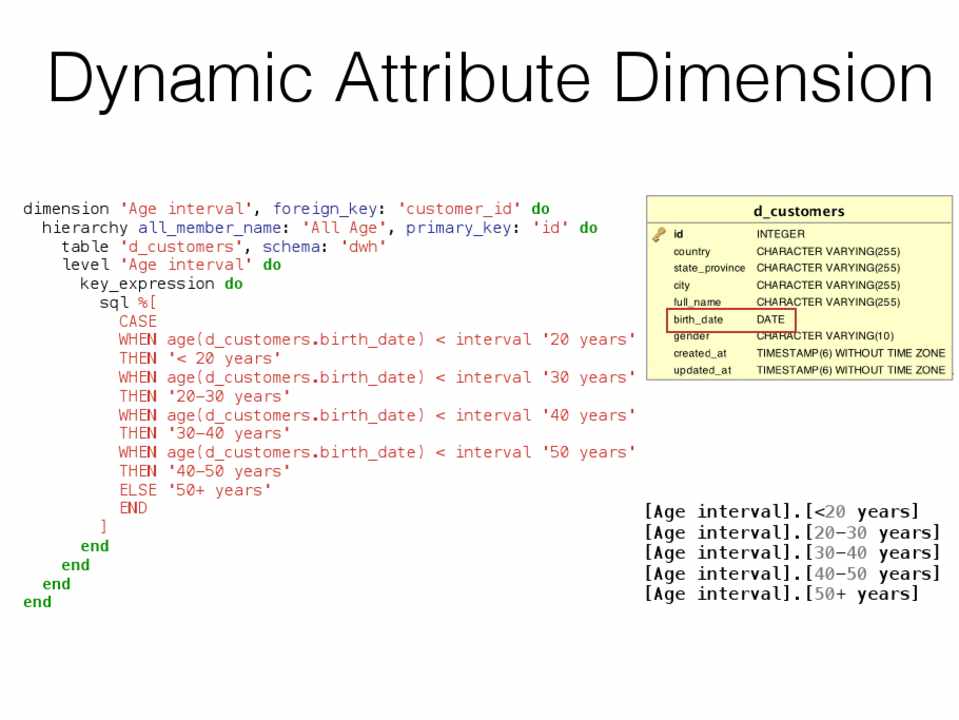

Dynamic Attribute Dimension



dimension 'Age interval', foreign_key: 'customer_id' do



hierarchy all_member_name: 'All Age', primary_key: 'id' do



table 'd_customers', schema: 'dwh'



level 'Age interval' do



key_expression do



sql %[



CASE



WHEN age(d_customers.birth_date) < interval '20 years'



THEN '< 20 years'



WHEN age(d_customers.birth_date) < interval '30 years'



THEN '20-30 years'



WHEN age(d_customers.birth_date) < interval '40 years'



THEN '30-40 years'



WHEN age(d_customers.birth_date) < interval '50 years'



THEN '40-50 years'



ELSE '50+ years'



END ] end end end end



[Age interval].[<20 years] [Age interval].[20-30 years] [Age interval].[30-40 years] [Age interval].[40-50 years] [Age interval].[50+ years]



第44页

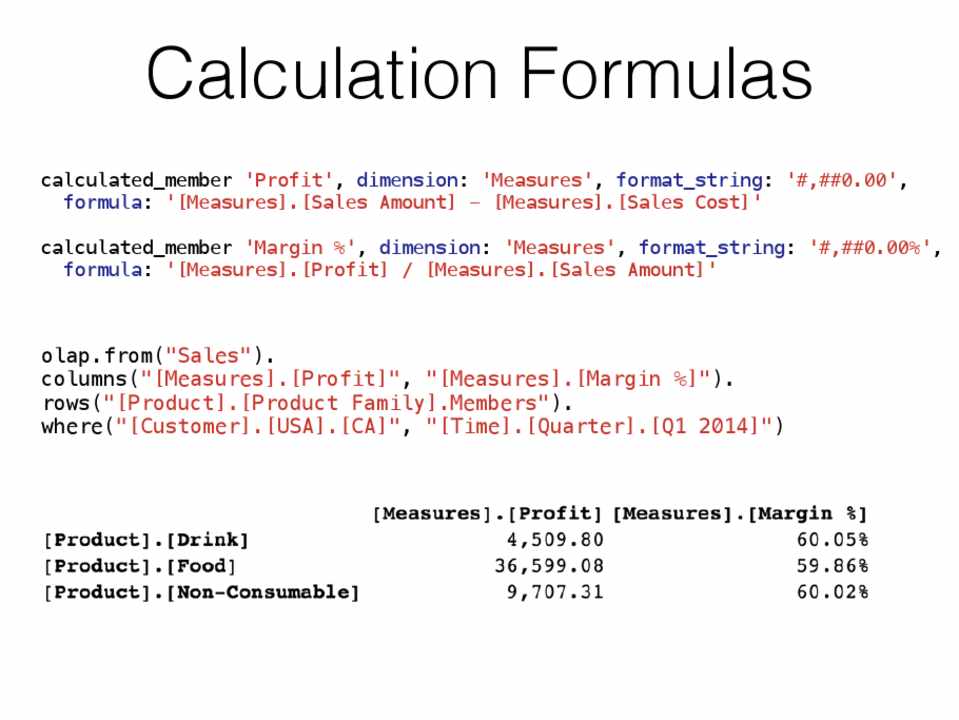

Calculation Formulas

calculated_member 'Profit', dimension: 'Measures', format_string: '#,##0.00', formula: '[Measures].[Sales Amount] - [Measures].[Sales Cost]'

calculated_member 'Margin %', dimension: 'Measures', format_string: '#,##0.00%', formula: '[Measures].[Profit] / [Measures].[Sales Amount]'

olap.from("Sales"). columns("[Measures].[Profit]", "[Measures].[Margin %]"). rows("[Product].[Product Family].Members"). where("[Customer].[USA].[CA]", "[Time].[Quarter].[Q1 2014]")



第45页

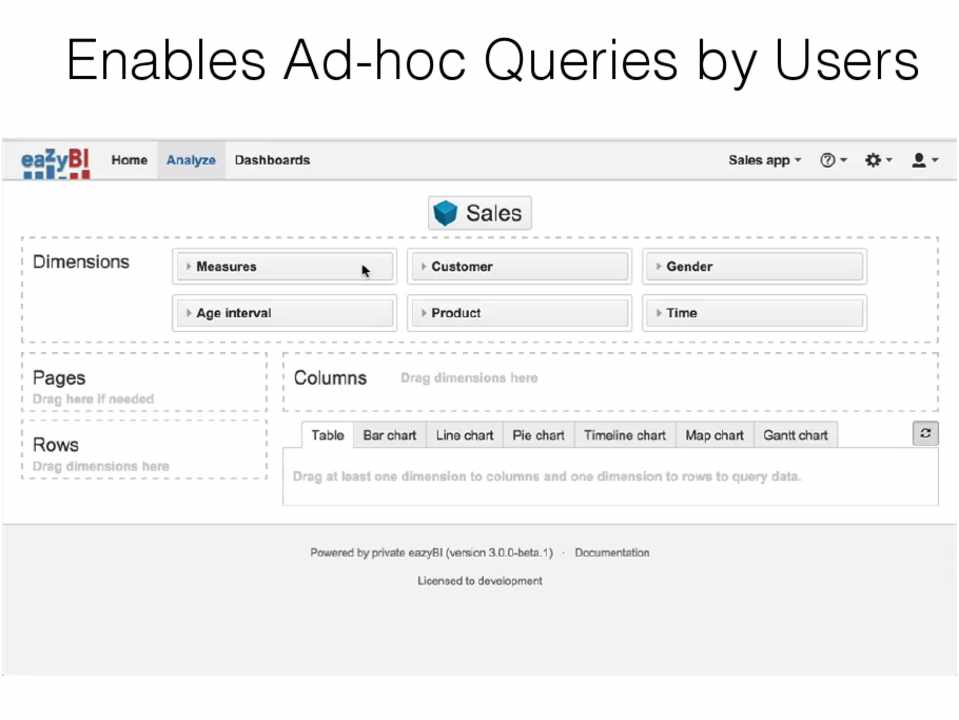

Enables Ad-hoc Queries by Users



第46页

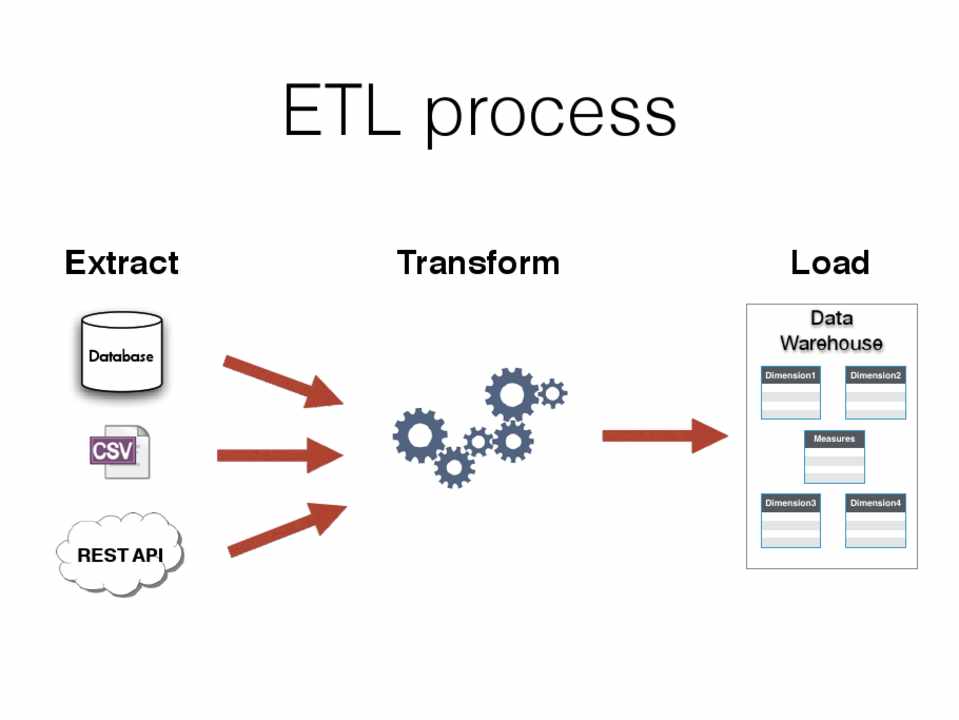

ETL process



Extract

Database

REST API



Transform



Load



Data
 Warehouse



Dimension1



Dimension2



Measures



Dimension3



Dimension4



第47页

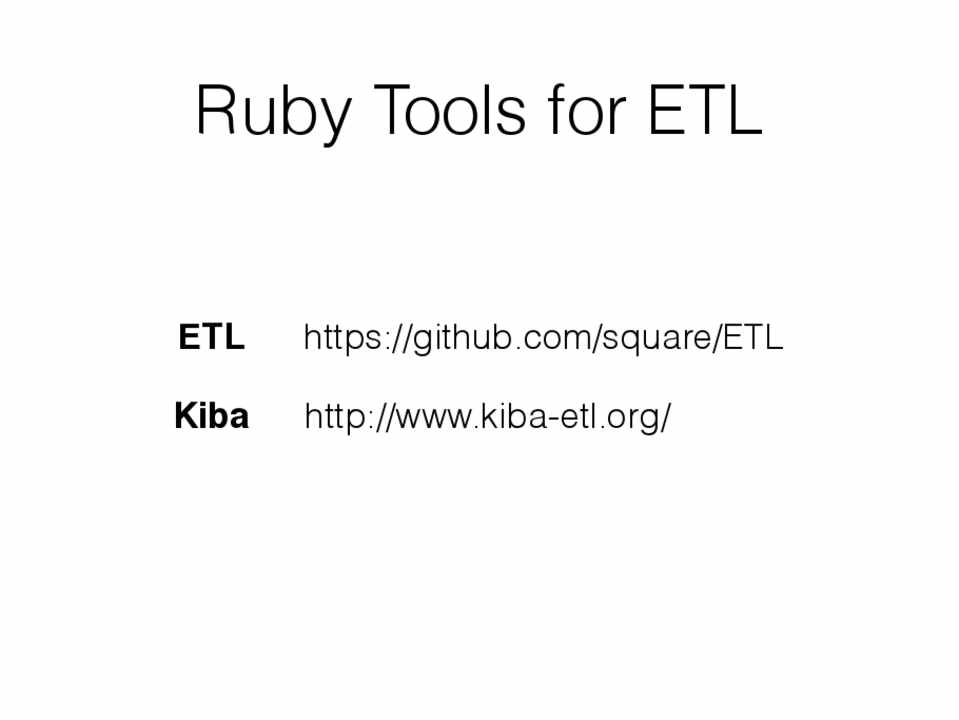

Ruby Tools for ETL

ETL https://github.com/square/ETL Kiba http://www.kiba-etl.org/



第48页

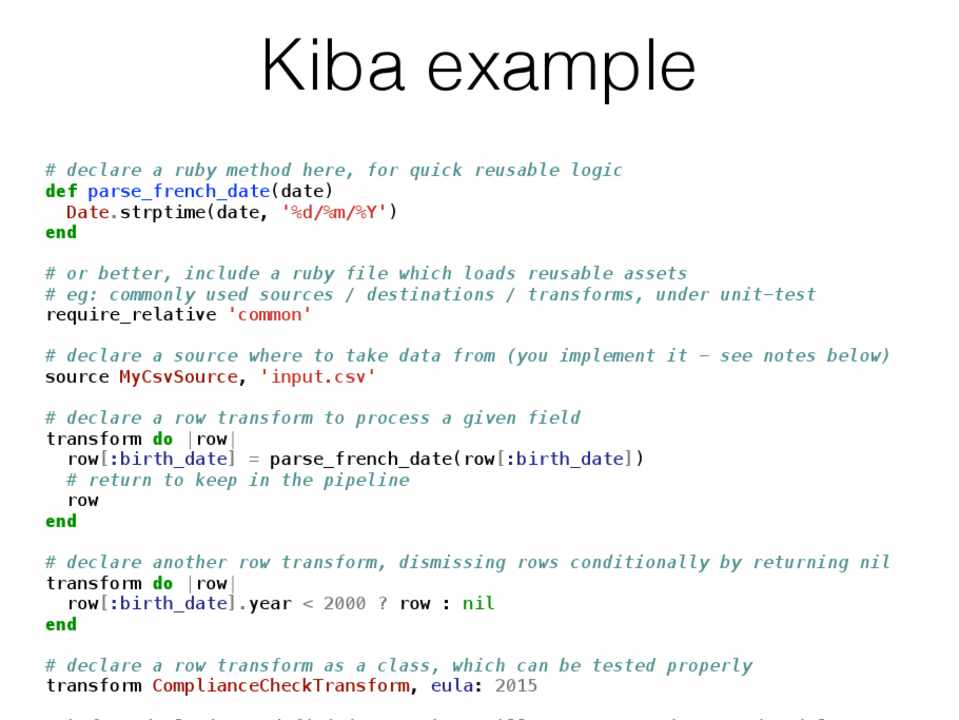

Kiba example

# declare a ruby method here, for quick reusable logic def parse_french_date(date)

Date.strptime(date, '%d/%m/%Y') end # or better, include a ruby file which loads reusable assets # eg: commonly used sources / destinations / transforms, under unit-test require_relative 'common' # declare a source where to take data from (you implement it - see notes below) source MyCsvSource, 'input.csv' # declare a row transform to process a given field transform do |row|

row[:birth_date] = parse_french_date(row[:birth_date]) # return to keep in the pipeline row end # declare another row transform, dismissing rows conditionally by returning nil transform do |row| row[:birth_date].year < 2000 ? row : nil end # declare a row transform as a class, which can be tested properly transform ComplianceCheckTransform, eula: 2015



第49页

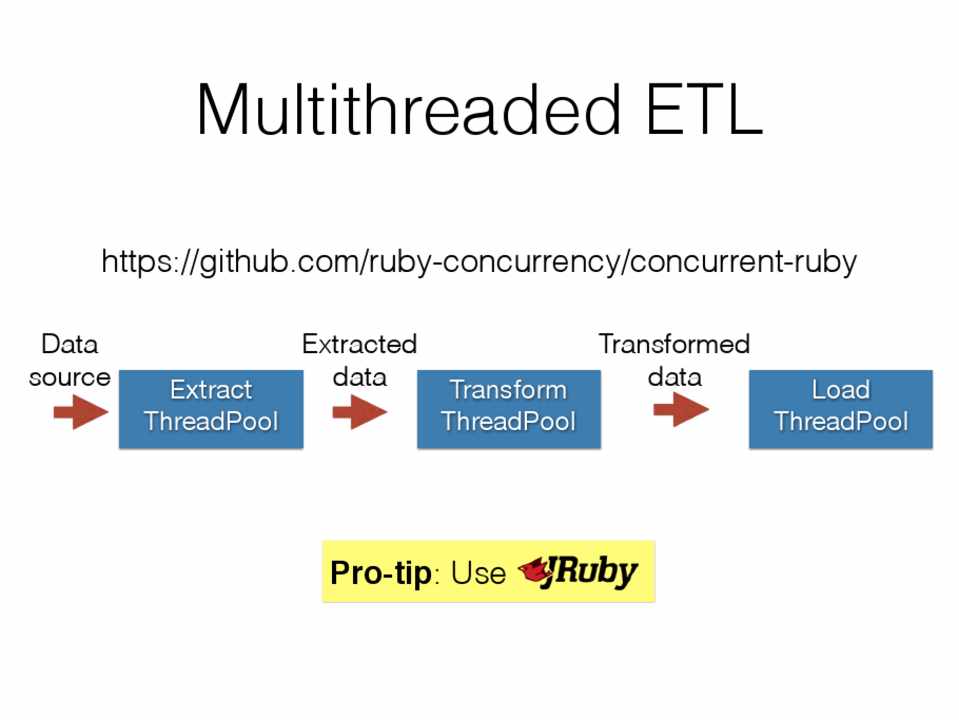

Multithreaded ETL



https://github.com/ruby-concurrency/concurrent-ruby



Data source



Extracted



Transformed



Extract




data



Transform




data



Load




ThreadPool



ThreadPool



ThreadPool



Pro-tip: Use



第50页

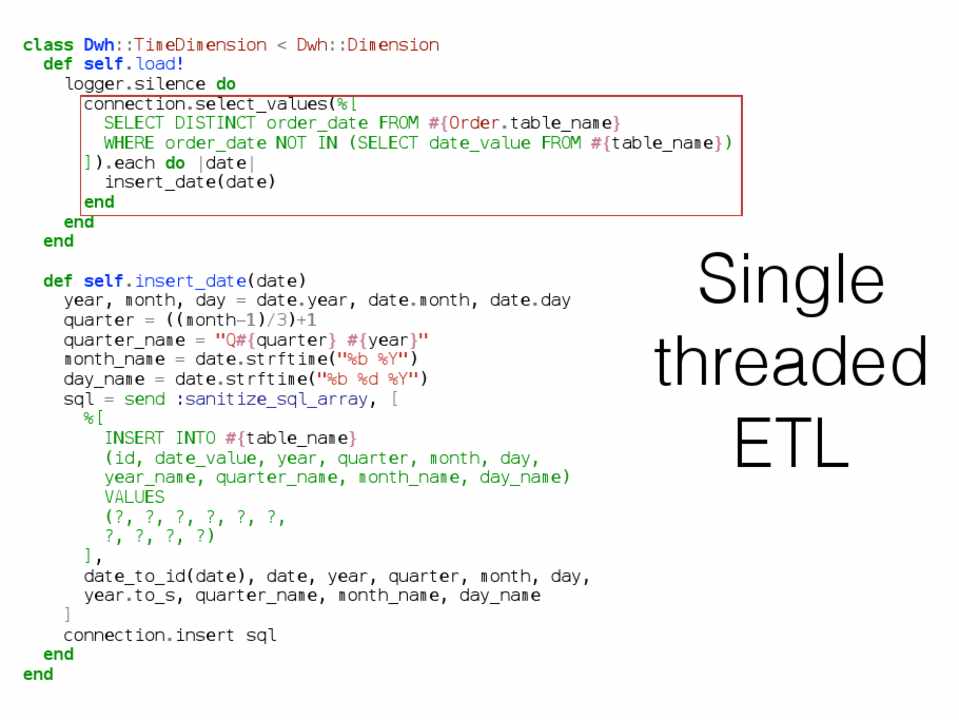

class Dwh::TimeDimension < Dwh::Dimension



def self.load!



logger.silence do



connection.select_values(%[



SELECT DISTINCT order_date FROM #{Order.table_name}



WHERE order_date NOT IN (SELECT date_value FROM #{table_name})



]).each do |date|



insert_date(date)



end



end



end



def self.insert_date(date) year, month, day = date.year, date.month, date.day



Single



quarter = ((month-1)/3)+1



quarter_name = "Q#{quarter} #{year}" month_name = date.strftime("%b %Y") day_name = date.strftime("%b %d %Y")



threaded



sql = send :sanitize_sql_array, [



%[ INSERT INTO #{table_name} (id, date_value, year, quarter, month, day,



ETL



year_name, quarter_name, month_name, day_name)



VALUES



(?, ?, ?, ?, ?, ?,



?, ?, ?, ?)



],



date_to_id(date), date, year, quarter, month, day,



year.to_s, quarter_name, month_name, day_name



]



connection.insert sql



end



end



第51页

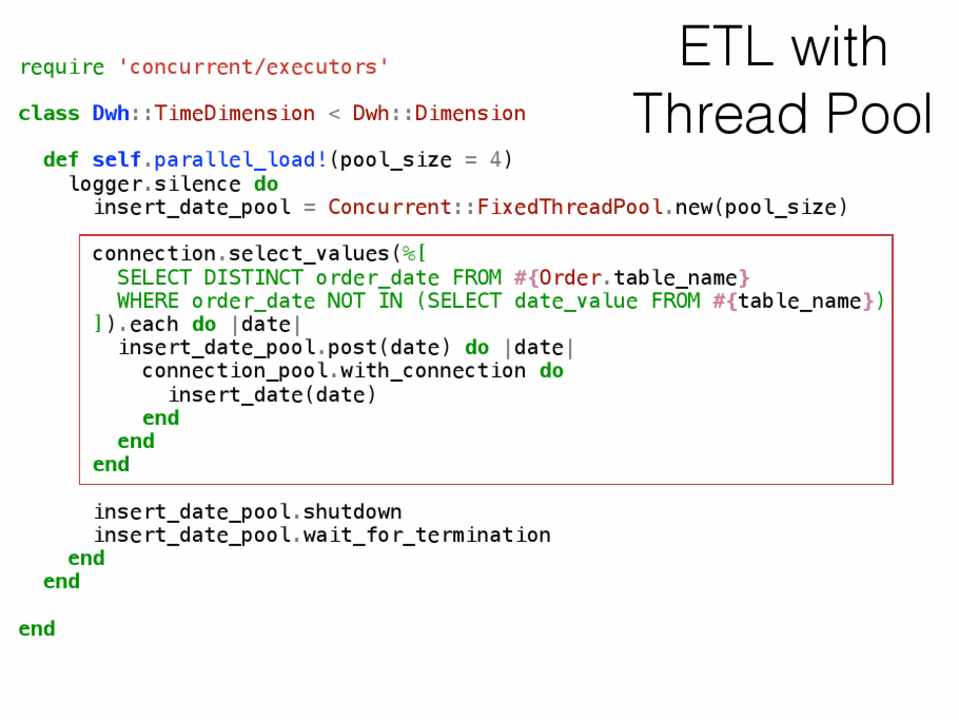

require 'concurrent/executors'



ETL with



class Dwh::TimeDimension < Dwh::Dimension



Thread Pool



def self.parallel_load!(pool_size = 4) logger.silence do insert_date_pool = Concurrent::FixedThreadPool.new(pool_size)



connection.select_values(%[ SELECT DISTINCT order_date FROM #{Order.table_name} WHERE order_date NOT IN (SELECT date_value FROM #{table_name})

]).each do |date| insert_date_pool.post(date) do |date| connection_pool.with_connection do insert_date(date) end end

end



insert_date_pool.shutdown insert_date_pool.wait_for_termination end end



end



第52页

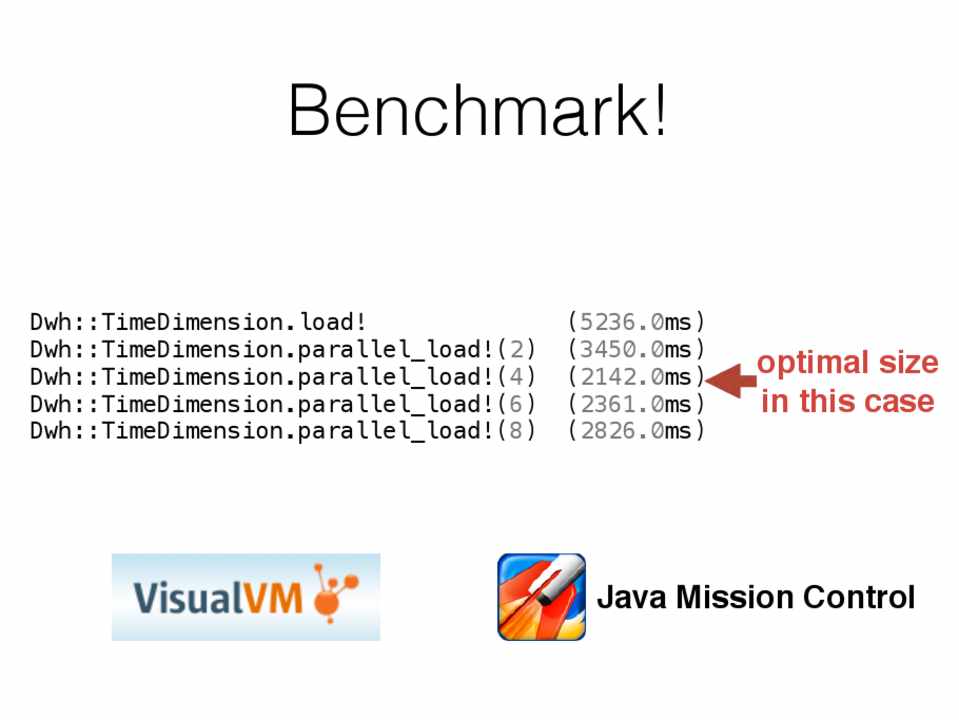

Benchmark!



Dwh::TimeDimension.load! Dwh::TimeDimension.parallel_load!(2) Dwh::TimeDimension.parallel_load!(4) Dwh::TimeDimension.parallel_load!(6) Dwh::TimeDimension.parallel_load!(8)



(5236.0ms) (3450.0ms) (2142.0ms) (2361.0ms) (2826.0ms)



optimal size in this case



Java Mission Control



第53页

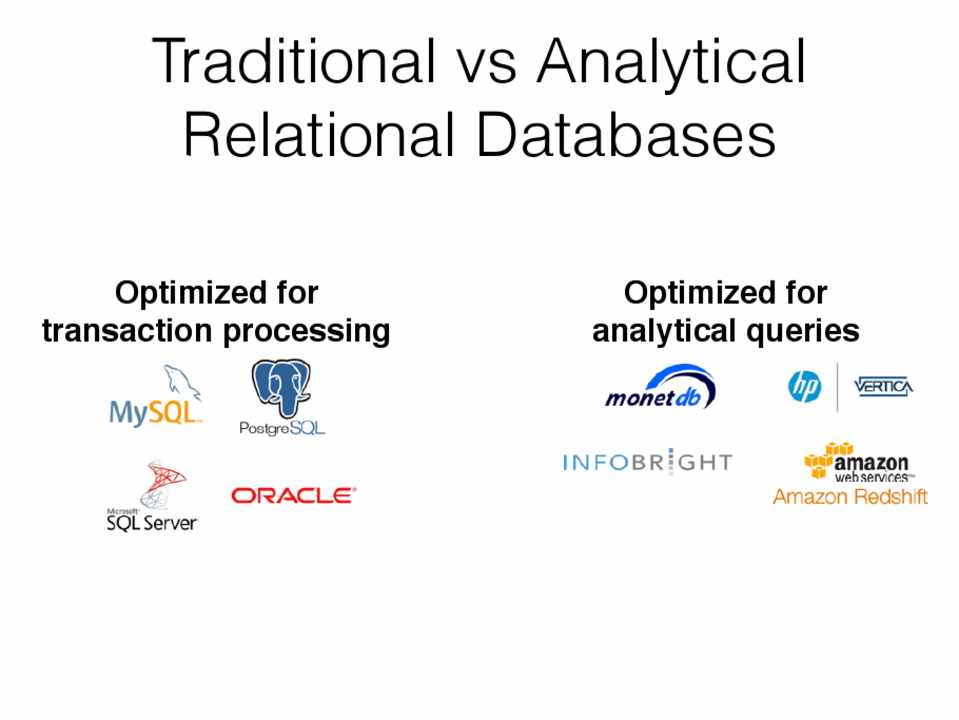

Traditional vs Analytical Relational Databases



Optimized for transaction processing



Optimized for analytical queries



第54页

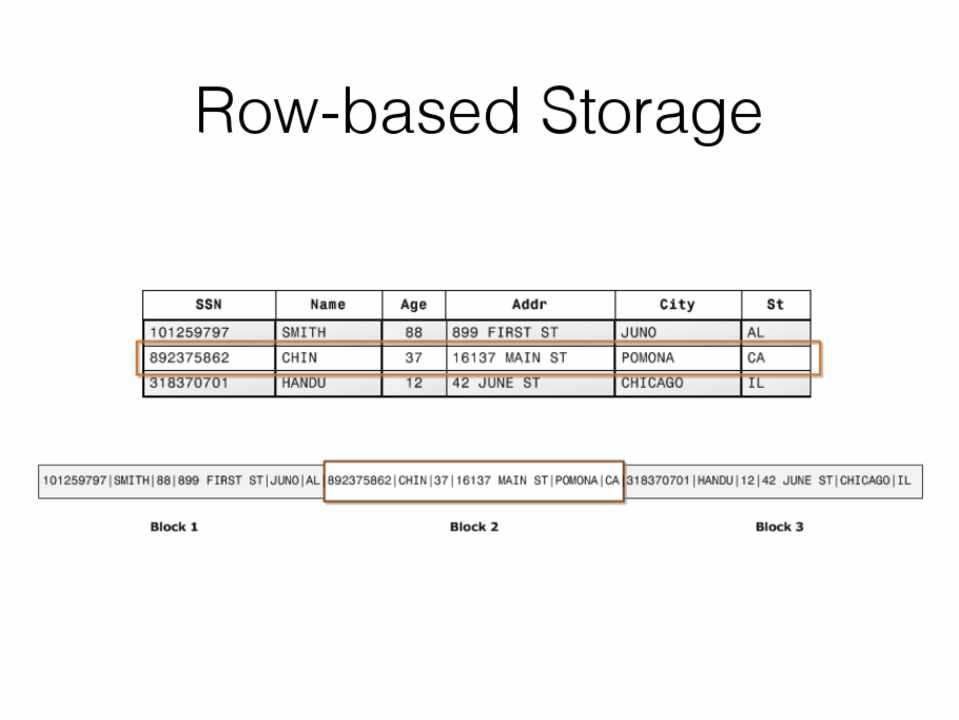

Row-based Storage



第55页

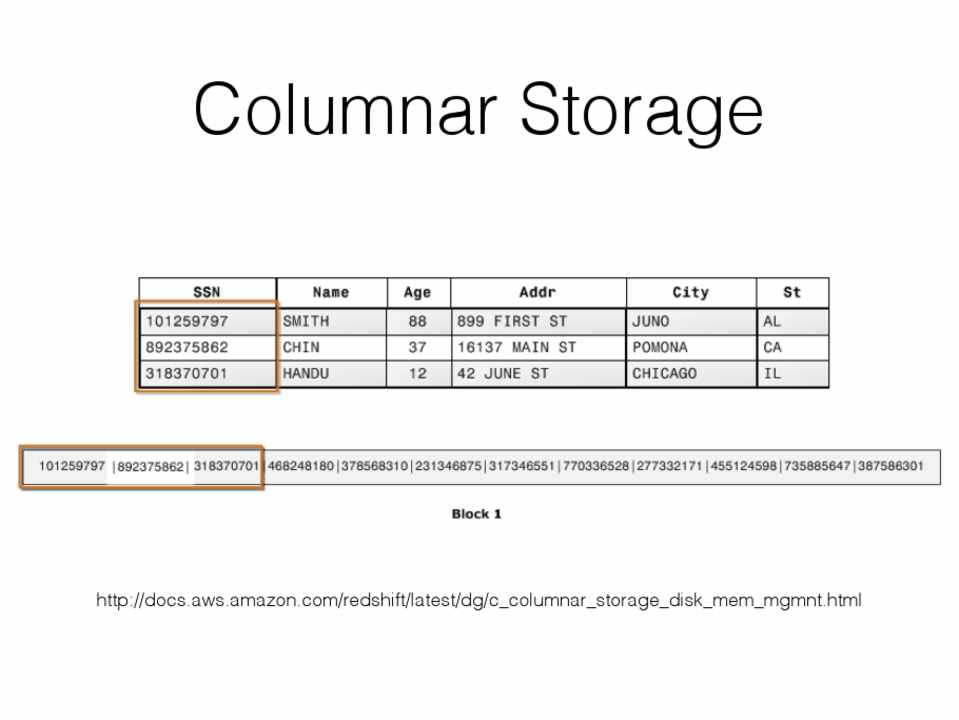

Columnar Storage

http://docs.aws.amazon.com/redshift/latest/dg/c_columnar_storage_disk_mem_mgmnt.html



第56页

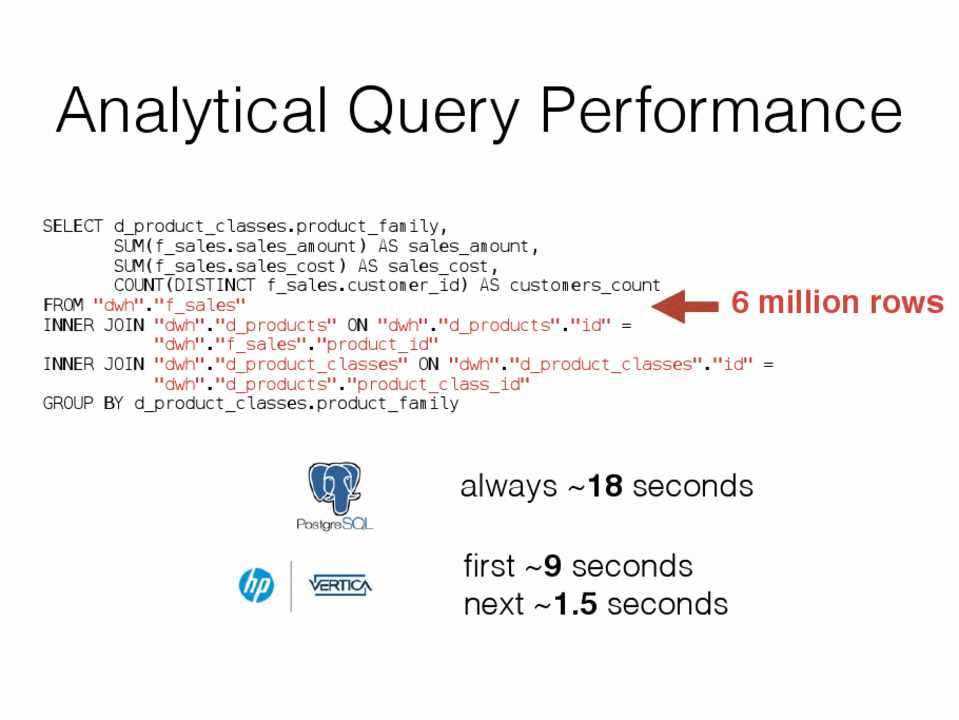

Analytical Query Performance



SELECT d_product_classes.product_family,



SUM(f_sales.sales_amount) AS sales_amount,



SUM(f_sales.sales_cost) AS sales_cost,



COUNT(DISTINCT f_sales.customer_id) AS customers_count FROM "dwh"."f_sales"



6 million rows



INNER JOIN "dwh"."d_products" ON "dwh"."d_products"."id" =



"dwh"."f_sales"."product_id"



INNER JOIN "dwh"."d_product_classes" ON "dwh"."d_product_classes"."id" =



"dwh"."d_products"."product_class_id"



GROUP BY d_product_classes.product_family



always ~18 seconds

first ~9 seconds next ~1.5 seconds



第57页

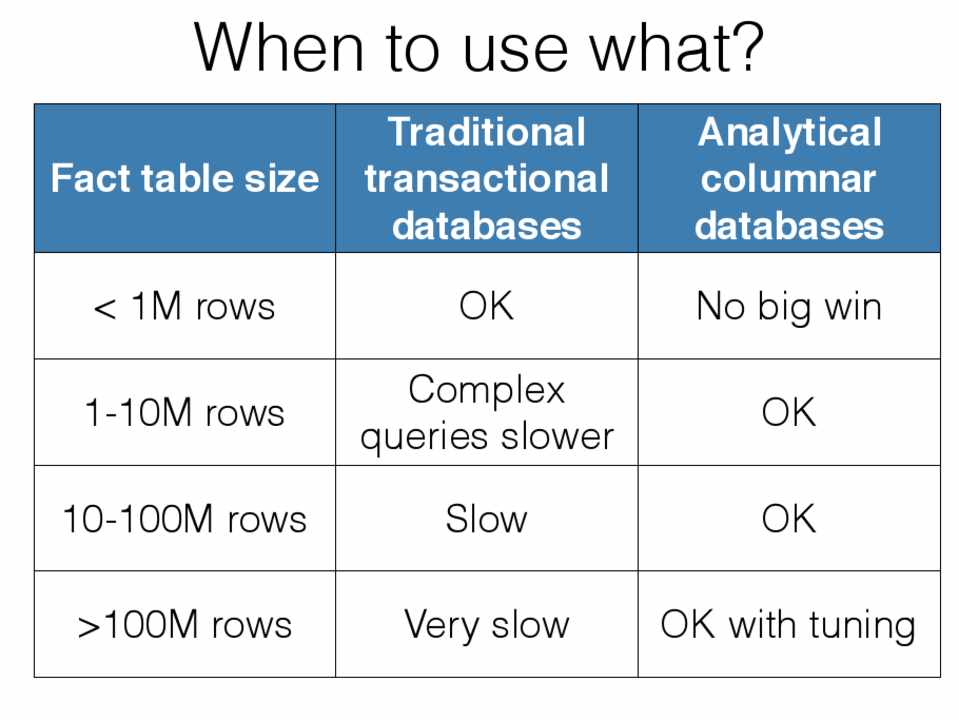

When to use what?



Traditional Fact table size transactional

databases



Analytical columnar databases



< 1M rows OK No big win



1-10M rows



Complex queries slower



OK



10-100M rows



Slow



OK



>100M rows



Very slow OK with tuning



第58页

What did we cover?

Problems with analytical queries Dimensional modeling Star schemas

Mondrian OLAP and MDX ETL – Extract, Transform, Load Analytical columnar databases



第59页

Que s t io n s?



raimonds.simanovskis@gmail.com



@rsim



github.com/rsim



https://github.com/rsim/sales_app_demo



支持文件格式:*.ppt, *.pptx, *.pdf
上传最后阶段需要进行在线转换,可能需要1~2分钟,请耐心等待。
