动态资源管理和容器技术  在金融行业的架构探索和明天

Resource Scheduling & Container Technology for  Financial Service

余军

Gopher China 2015

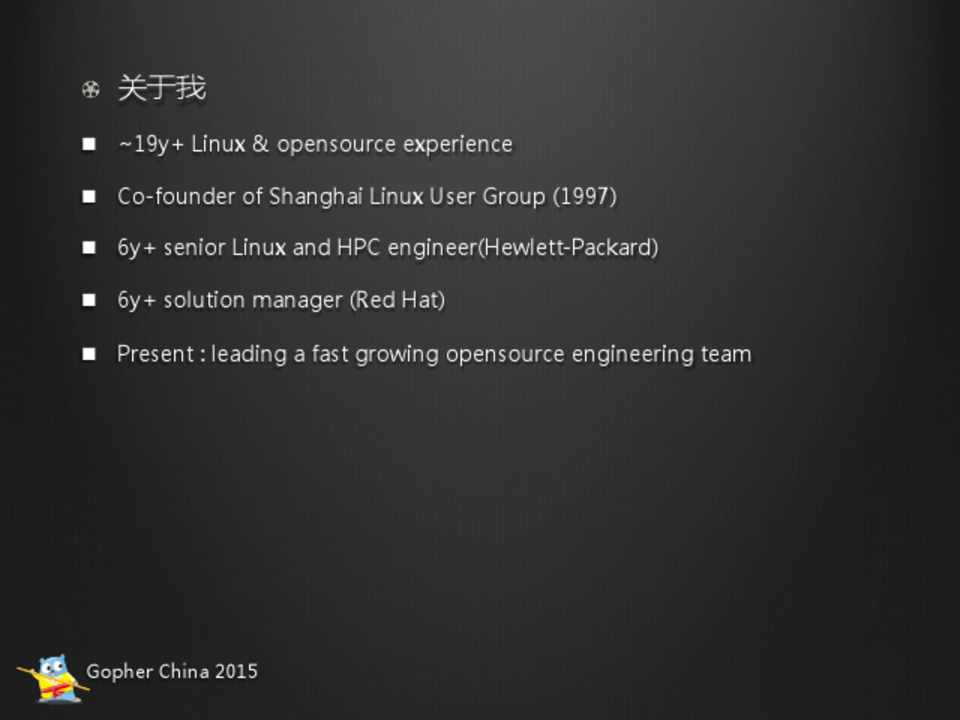

 关于我

n
 ~19y+ Linux & opensource experience  n
 Co-founder of Shanghai Linux User Group (1997)  n
 6y+ senior Linux and HPC engineer(Hewlett-Packard)  n
 6y+ solution manager (Red Hat)  n
 Present : leading a fast growing opensource engineering team



Gopher China 2015

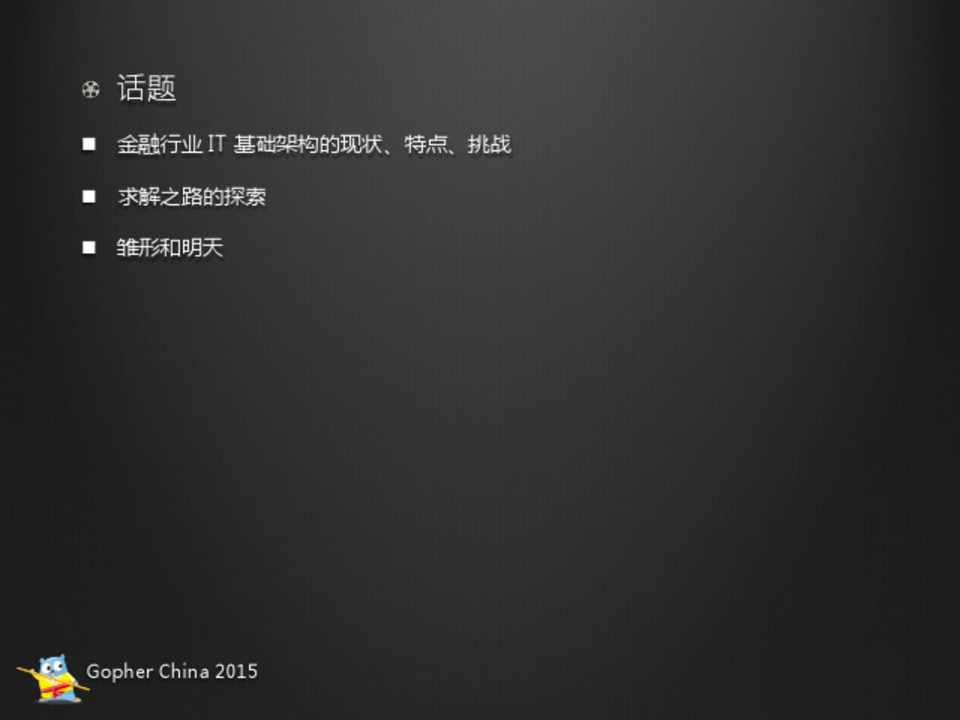

 话题

n
 金融行业 IT 基础架构的现状、特点、挑战  n
 求解之路的探索  n
 雏形和明天

Gopher China 2015

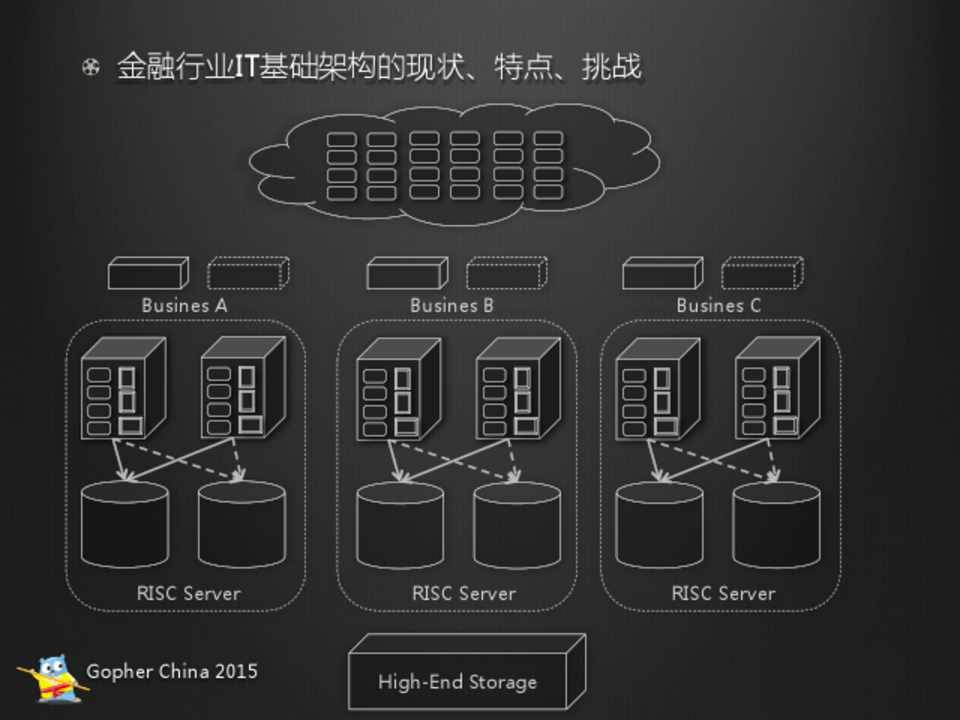

 金融行业IT基础架构的现状、特点、挑战



Busines A



Busines B



Busines C



RISC Server  Gopher China 2015



RISC Server  High-End Storage



RISC Server

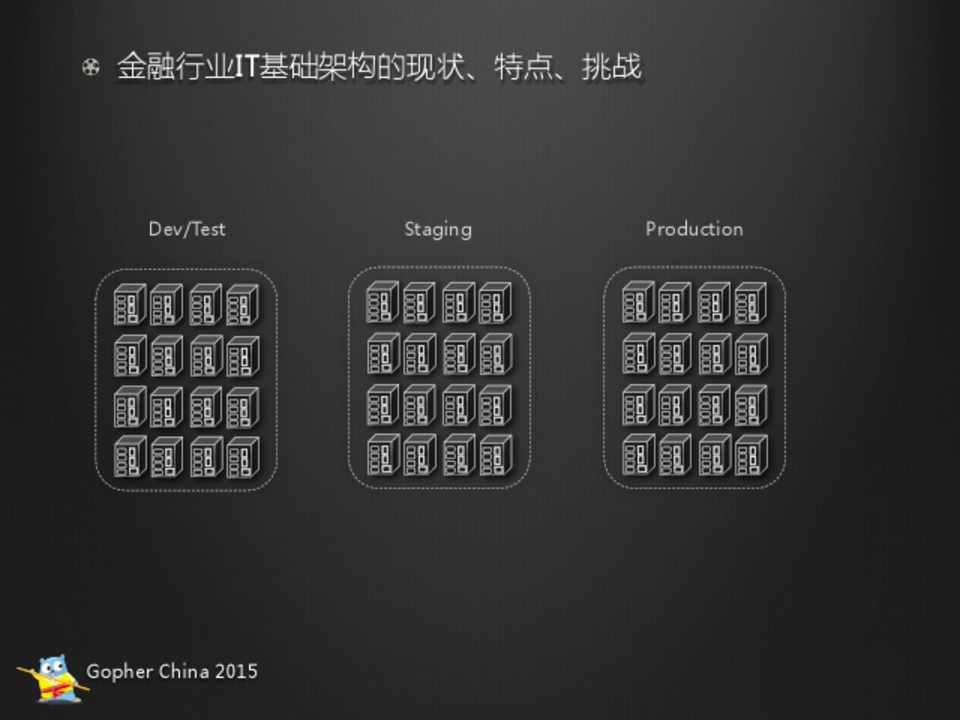

 金融行业IT基础架构的现状、特点、挑战



Dev/Test



Staging



Production



Gopher China 2015

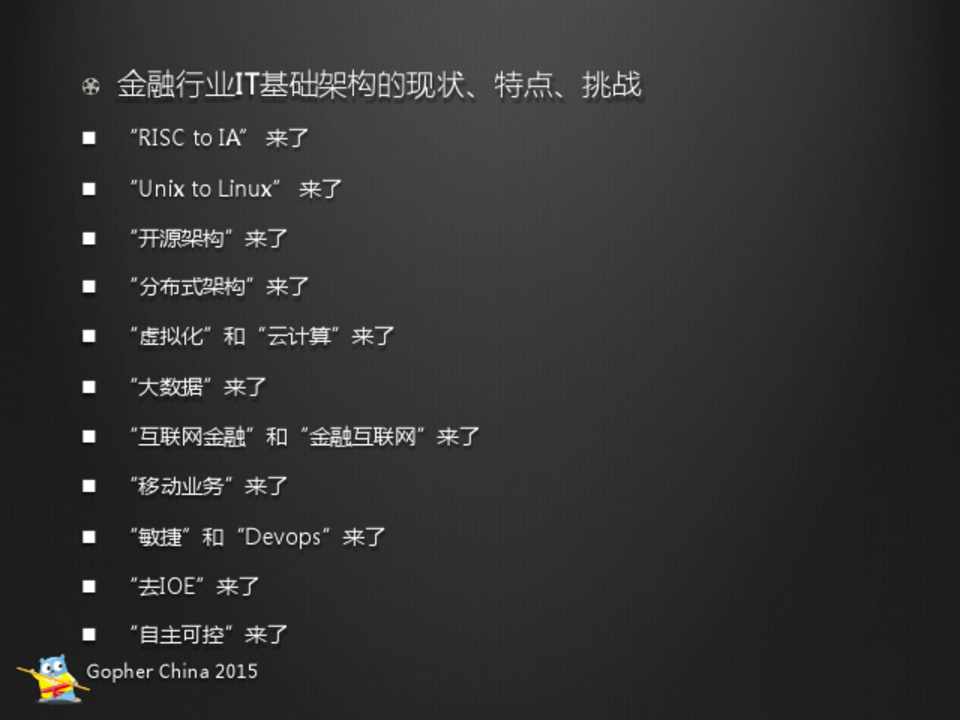

 金融行业IT基础架构的现状、特点、挑战

n
 “RISC to IA” 来了  n
 “Unix to Linux” 来了  n
 “开源架构”来了  n
 “分布式架构”来了  n
 “虚拟化”和“云计算”来了  n
 “大数据”来了  n
 “互联网金融”和“金融互联网”来了  n
 “移动业务”来了  n
 “敏捷”和“Devops”来了  n
 “去IOE”来了  n
 “自主可控”来了

Gopher China 2015

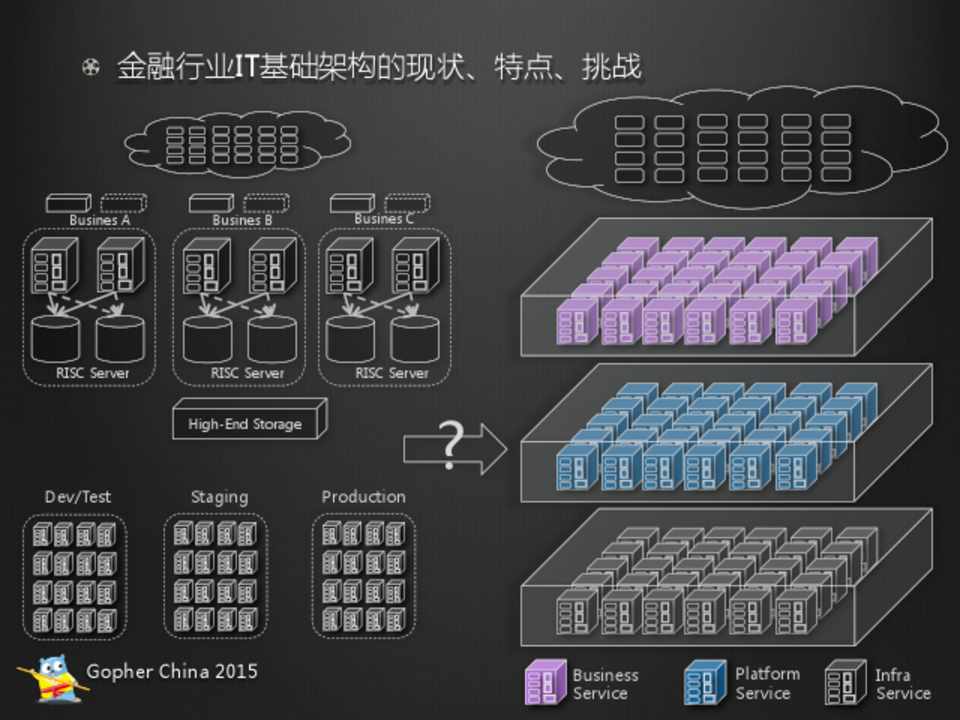

 金融行业IT基础架构的现状、特点、挑战



Busines A



Busines B



Busines C



RISC Server

Dev/Test



RISC Server



RISC Server



High-End Storage



?



Staging



Production



Gopher China 2015



Business  Service



Platform  Service



Infra  Service

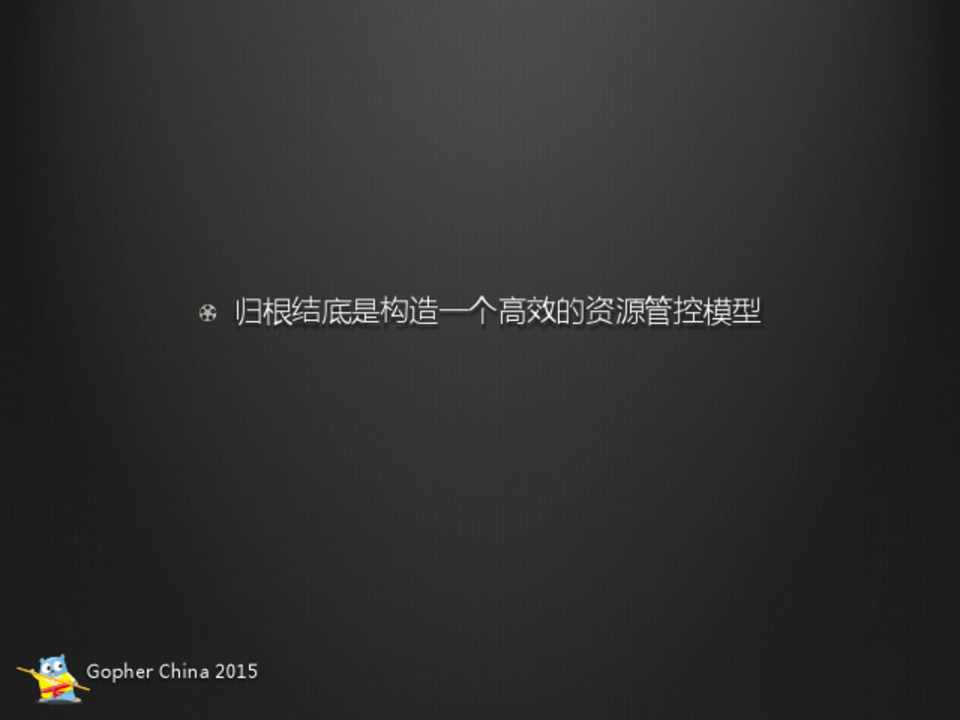

 归根结底是构造一个高效的资源管控模型

Gopher China 2015

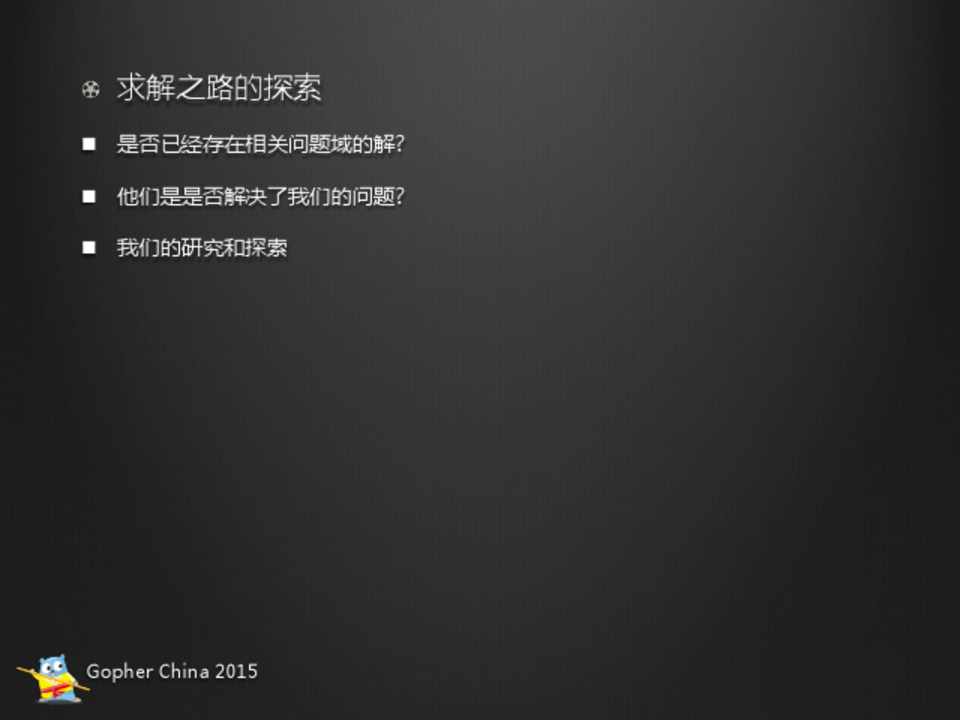

 求解之路的探索

n
 是否已经存在相关问题域的解?  n
 他们是是否解决了我们的问题?  n
 我们的研究和探索



Gopher China 2015

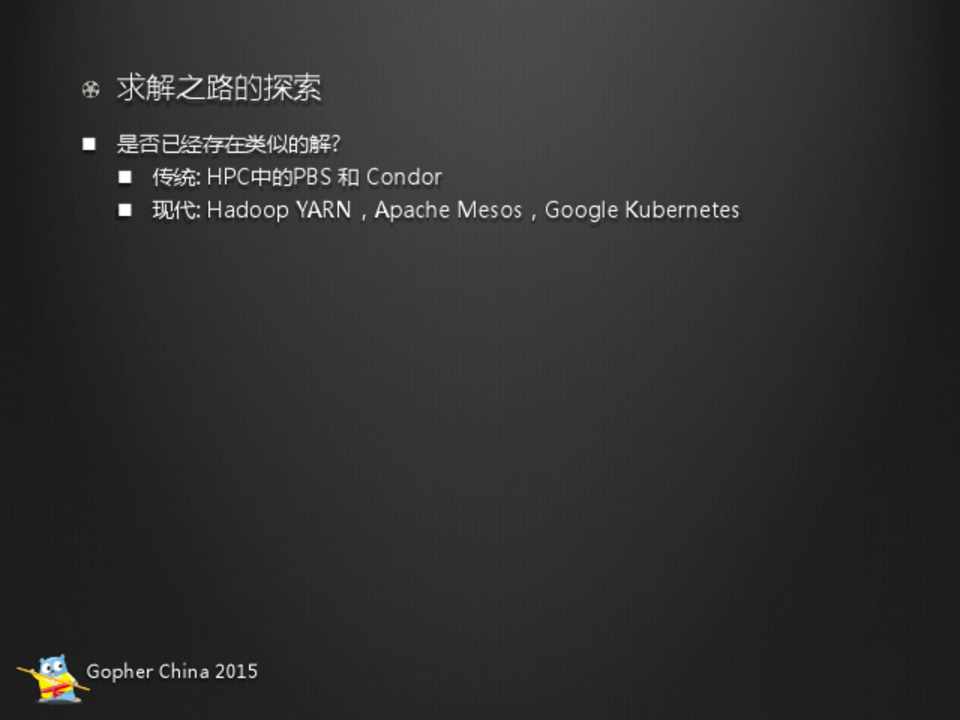

 求解之路的探索

n
 是否已经存在类似的解?  n
 传统: HPC中的PBS 和 Condor  n
 现代: Hadoop YARN，Apache Mesos，Google Kubernetes

Gopher China 2015

 求解之路的探索

n
 他们是否解决了我们的问题?

n
 No

Gopher China 2015

the Cattle Farm and the Zoo

Gopher China 2015

 求解之路的探索

n
 他们是否解决了我们的问题?

n
 No

 ① Condor系统是面向高吞吐率计算计算而设计的，它的主要目的就是利用网络中工作站的空闲时间来为用户服务。

② Condor采用集中式调度模式，且不能保障用户服务质量。

③ 最小完成时间算法MCT(Minimum Completion Time)是以任意的顺序将任务映射到具有最早完成时间的主机上， 它并不保证任务被指派到执行它最快的主机上，而仅关心如何最小化任务完成时间，因而可能导致任务在资源上的 运行时间过长，从而潜在地增加了调度跨度。

④ Min-Min算法，利用MCT矩阵，首先分别找到能够最短完成该任务的机器及最短完成时间，然后在所有的最短完成 时间中找出最小的最短完成时间对应的任务。Min-Min算法存在着一个很大的缺点，就是算法的资源负载均衡性能 (Load Balancing)不高。

⑤ Max-Min算法与Min-Min算法相似，都是将任务指派给具有最小预测完成时间的主机，不同的是Max-Min算法从 所有任务的最小完成时间中选取一个最大值，然后进行相应任务。主机映射，之后重复此过程直至待调度任务集合 为空。

⑥ 轮询调度（Round Robin Scheduling）算法就是以轮询的方式依次将请求调度不同的服务器，即每次调度执行i =  (i + 1) mod n，并选出第i台服务器。轮叫调度算法假设所有服务器处理性能均相同，不管服务器的当前连接数和响 应速度。该算法相对简单，不适用于服务器组中处理性能不一的情况，而且当请求服务时间变化比较大时，轮询调 度算法容易导致服务器间的负载不平衡。

Gopher China 2015

 求解之路的探索

n
 他们是否解决了我们的问题?

n
 No



Gopher China 2015

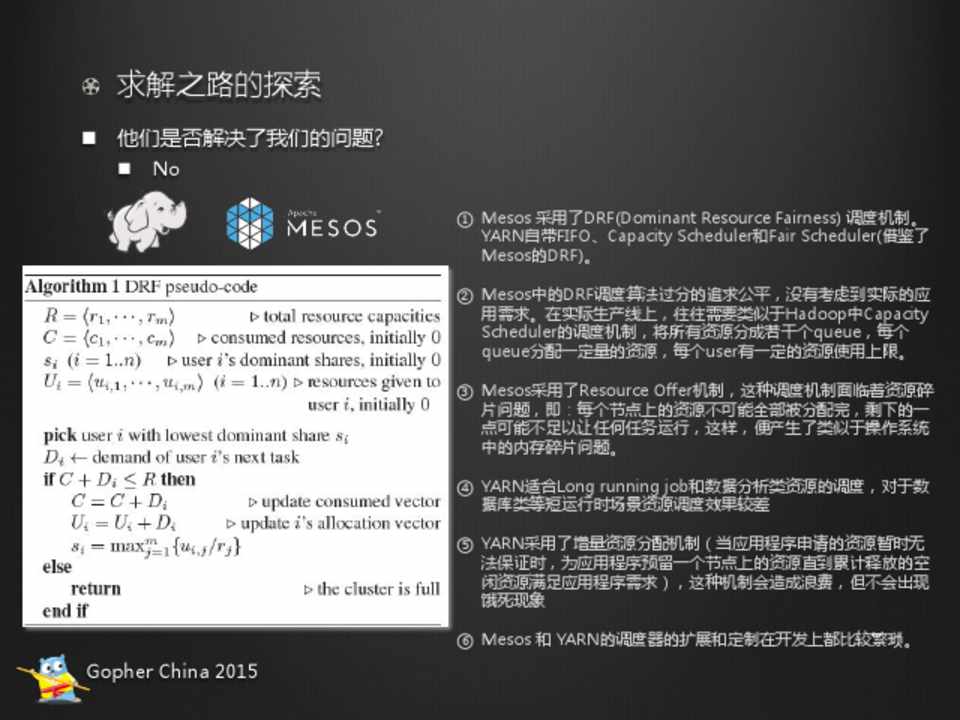

① Mesos 采用了DRF(Dominant Resource Fairness) 调度机制。 YARN自带FIFO、Capacity Scheduler和Fair Scheduler(借鉴了 Mesos的DRF)。

② Mesos中的DRF调度算法过分的追求公平，没有考虑到实际的应 用需求。在实际生产线上，往往需要类似于Hadoop中Capacity  Scheduler的调度机制，将所有资源分成若干个queue，每个 queue分配一定量的资源，每个user有一定的资源使用上限。

③ Mesos采用了Resource Offer机制，这种调度机制面临着资源碎 片问题，即：每个节点上的资源不可能全部被分配完，剩下的一 点可能不足以让任何任务运行，这样，便产生了类似于操作系统 中的内存碎片问题。

④ YARN适合Long running job和数据分析类资源的调度，对于数 据库类等短运行时场景资源调度效果较差

⑤ YARN采用了增量资源分配机制（当应用程序申请的资源暂时无 法保证时，为应用程序预留一个节点上的资源直到累计释放的空 闲资源满足应用程序需求），这种机制会造成浪费，但不会出现 饿死现象

⑥ Mesos 和 YARN的调度器的扩展和定制在开发上都比较繁琐。

 求解之路的探索

n
 他们是否解决了我们的问题?

n
 No

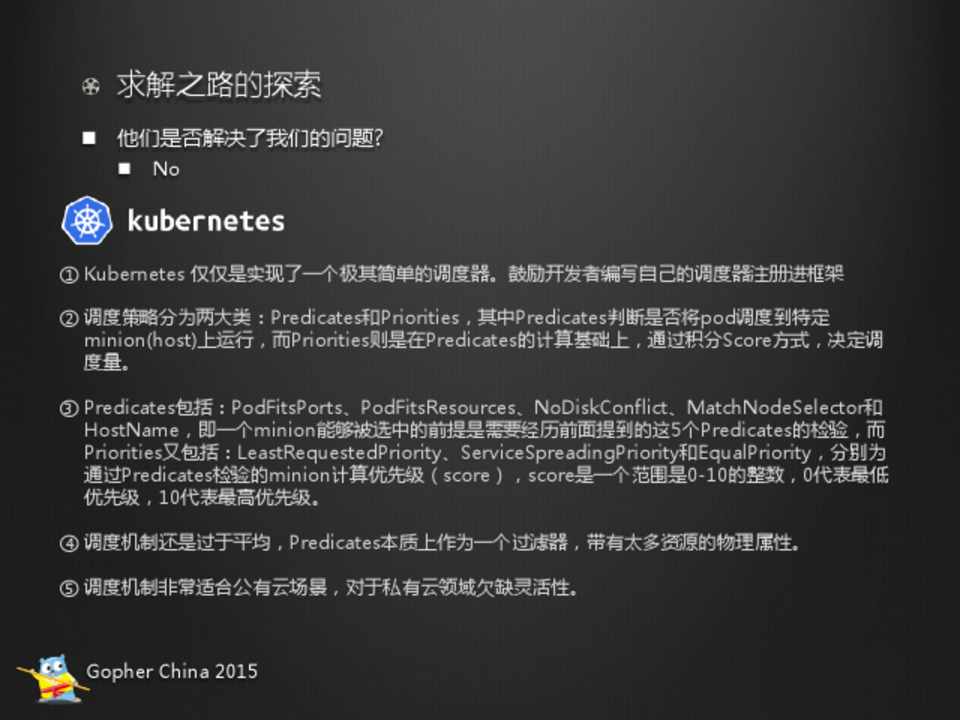

 ① Kubernetes 仅仅是实现了一个极其简单的调度器。鼓励开发者编写自己的调度器注册进框架

② 调度策略分为两大类：Predicates和Priorities，其中Predicates判断是否将pod调度到特定 minion(host)上运行，而Priorities则是在Predicates的计算基础上，通过积分Score方式，决定调 度量。

③ Predicates包括：PodFitsPorts、PodFitsResources、NoDiskConflict、MatchNodeSelector和 HostName，即一个minion能够被选中的前提是需要经历前面提到的这5个Predicates的检验，而 Priorities又包括：LeastRequestedPriority、ServiceSpreadingPriority和EqualPriority，分别为 通过Predicates检验的minion计算优先级（score），score是一个范围是0-10的整数，0代表最低 优先级，10代表最高优先级。

④ 调度机制还是过于平均，Predicates本质上作为一个过滤器，带有太多资源的物理属性。

⑤ 调度机制非常适合公有云场景，对于私有云领域欠缺灵活性。

Gopher China 2015

 求解之路的探索



n
 我们的研究和探索 SWF – Scene Based Weighted Fairness

n
 适合金融行业架构和业务场景的资源调度机制  n
 围绕各种对资源有不同分配使用要求的应用开展调度工作  n
 针对不同生产区域(devops/test, staging, production) 实现权重调整的调度方式  n
 实现局部调度的个性化和全局调度的公平性  n
 杜绝简单粗暴的调度，对关键业务应用的运行影响降低到最小



① 基于不同应用的场景数据做资源的实时计算。

② 场景数据的短期切片和中长期切片可以适应资源池投产 的不同阶段。



③ 实现了(人工)可干预的分配机制(阈值)。

④ 通过权重比对利用率优先，容量优先和可用性优先进行 调控。



⑤ 具体实现采用较为独立的模块方式，方便将来开源后被 第三方使用，定制和集成。



Gopher China 2015



⑥ 面向金融行业应用场景，进行持续的演进和调整。

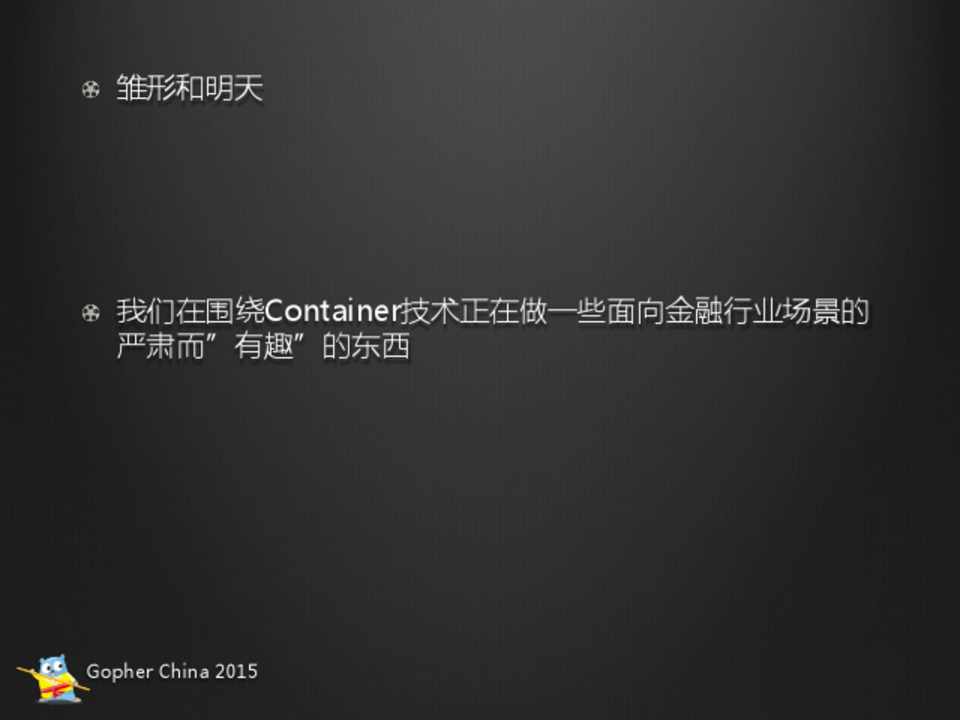

 雏形和明天   我们在围绕Container技术正在做一些面向金融行业场景的

严肃而”有趣”的东西

Gopher China 2015

Distributed Platform Management



Resource Scheduler Scalability Controller HA & Locking Controller

SEED



Service Discovery Performance Controller

Batch Job Scheduler



IaaS (计算资源, 存储资源, 网络资源)  Gopher China 2015

逻辑数据中心 1



Distributed Platform Management



Resource Scheduler Scalability Controller



Service Discovery Performance Controller



HA & Locking Controller Batch Job Scheduler

SEED



逻辑数据中心 2



Horus factory



  两级资源调度的  跨逻辑数据中心方案

逻辑数据中心 N



Gopher China 2015

  100% Written by Golang  Heavily leveraging Beego framework

(Thanks Asta for your great work!)

API centric desgin and development  …

Will be released under Apache License as standard opensource project



100% 自主研发。100% 开源给用户

容器级资源运行技术  自主研发的资源分配和动态调度调度算法

两级作业调度框架

服务弹性伸缩

分布式高可用控制系统

智能模板和堆叠式组件管理系统

运维过程数据的大数据分析系统



Apache License v 2.0

基于Linux 内核隔离及业界先进的Container容器技术  自主研发SWF核心算法 (基于场景的加权均衡算法)

自主研发Gardener – Seed 作业调度系统

自主研发Lighthouse智能服务伸缩模型

基于Raft/Chubby算法和GOSSIP协议的分布式高可用控 制系统与服务发现

深度优化和预置的多层堆叠式开源软件发布和管理系统， 可以在保障版本统一的条件下，智能推送和维护应用模板

自主研发Horus 运维数据处理平台



Gopher China 2015

  不喜欢因循守旧的工程师  渴望造点新东西的技术人  看到金融IT行业挑战和机遇的朋友

热爱开源的大粉丝们  我们虚位以待
