创感科技 倪 嘉
产品化进程中的各种“坑” &
创客们需要什么
第2页

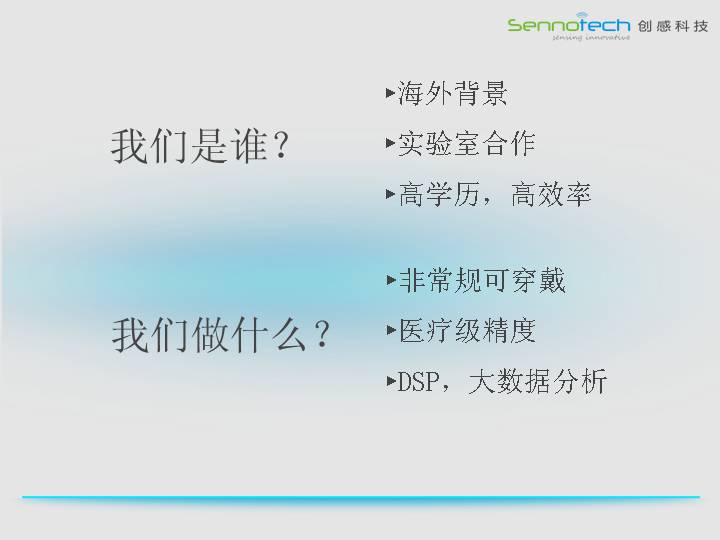

我们是谁?
►海外背景
►实验室合作
►高学历,高效率
我们做什么?
►非常规可穿戴
►医疗级精度
►DSP,大数据分析
第3页

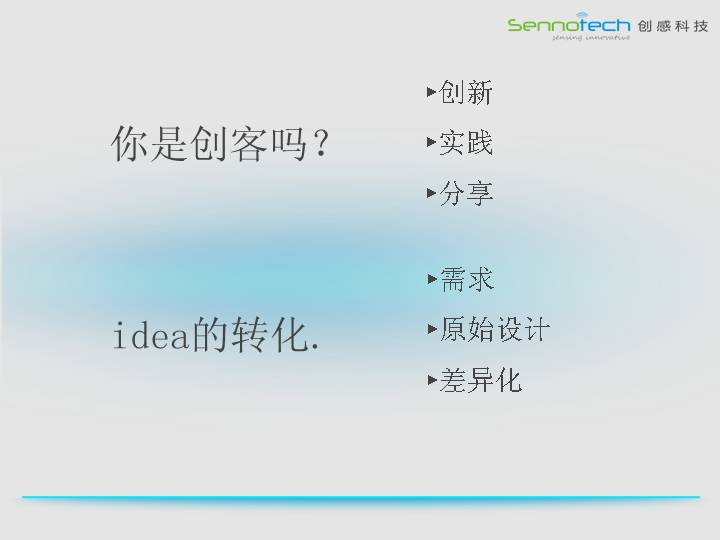

你是创客吗?
►创新
►实践
►分享
idea的转化.
►需求
►原始设计
►差异化
第4页

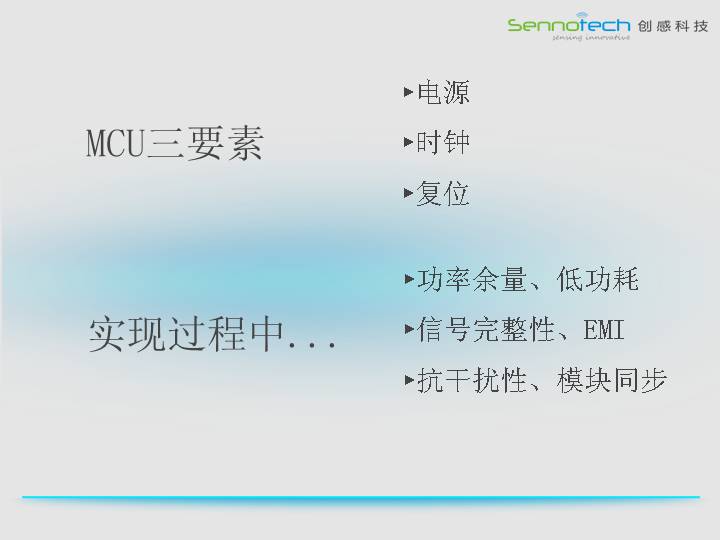

MCU三要素
►电源
►时钟
►复位
实现过程中...
►功率余量、低功耗
►信号完整性、EMI
►抗干扰性、模块同步
第5页
示例: 电源上的"坑"

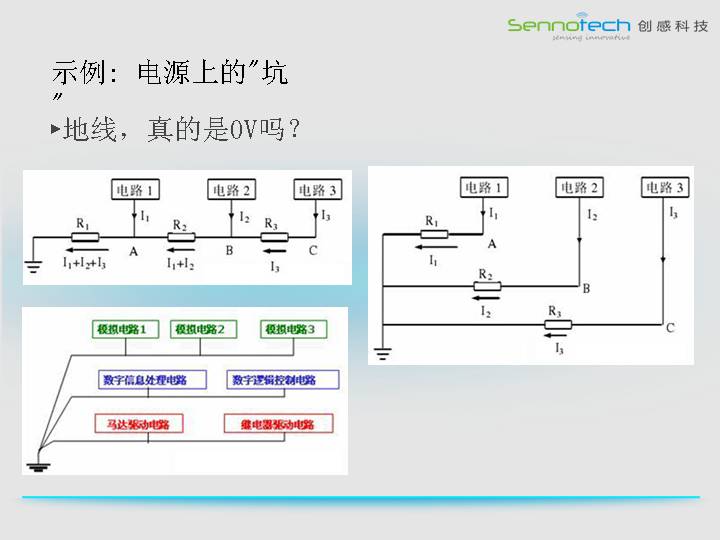

►地线,真的是0V吗?
第6页
示例: 电源上的"坑"

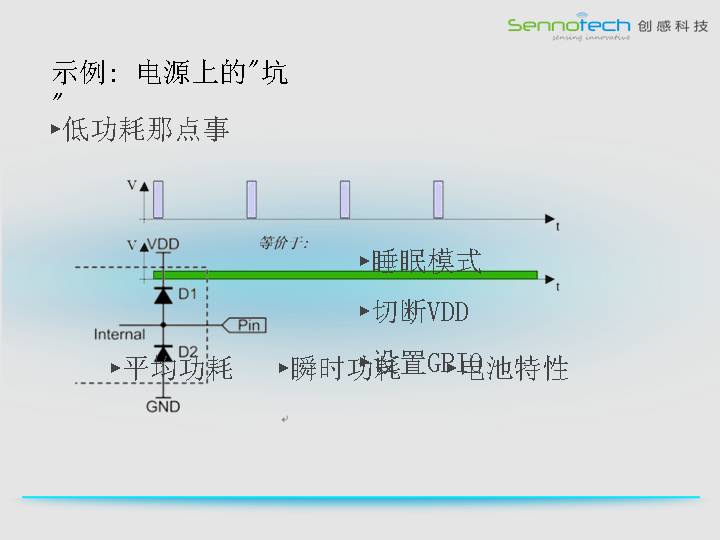

►低功耗那点事
►睡眠模式
►切断VDD
►设置GPIO
►平均功耗 ►瞬时功耗 ►电池特性
第7页

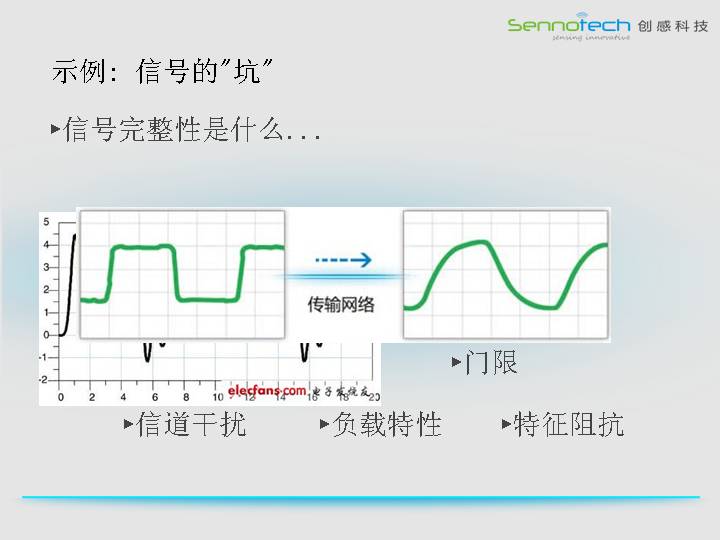

示例: 信号的"坑"
►信号完整性是什么...
►信道干扰 ►负载特性 ►特征阻抗
►过冲
►振铃
►门限
第8页

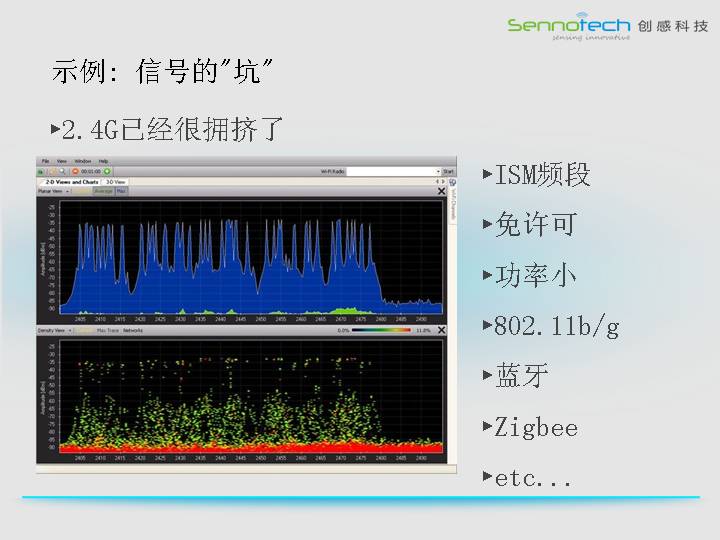

示例: 信号的"坑"
►2.4G已经很拥挤了
►ISM频段
►免许可
►功率小
►802.11b/g
►蓝牙
►Zigbee
►etc...
第9页

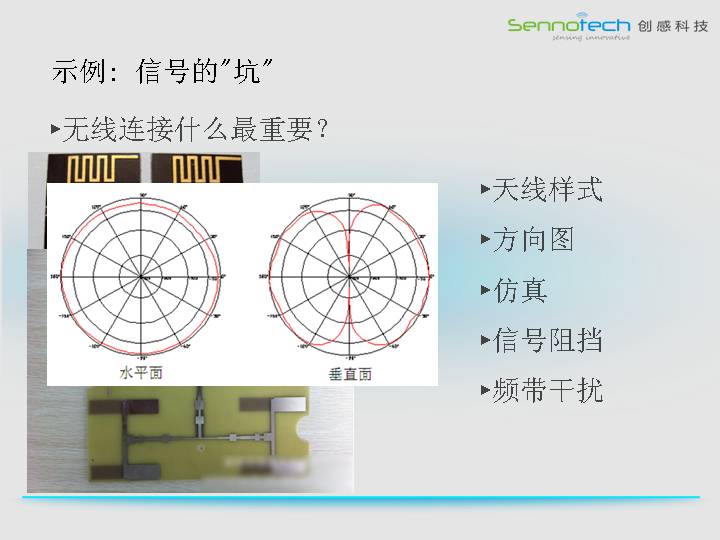

示例: 信号的"坑"
►无线连接什么最重要?
►天线样式
►方向图
►仿真
►信号阻挡
►频带干扰
第10页
示例: 信号的"坑"

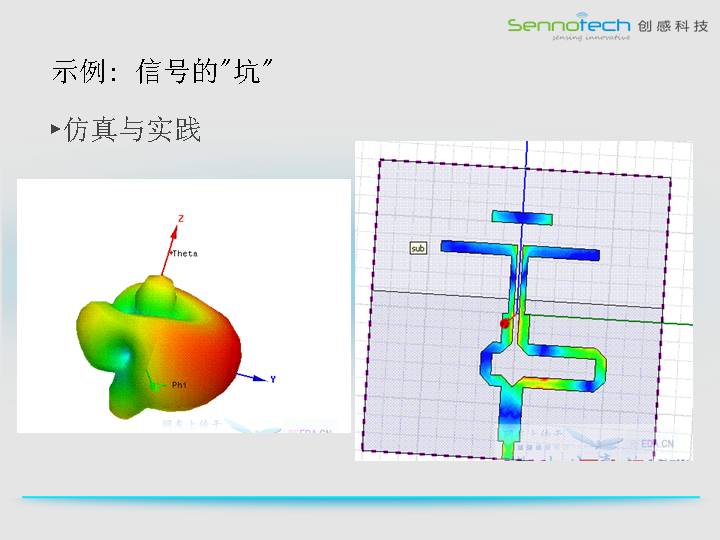

►仿真与实践
第11页

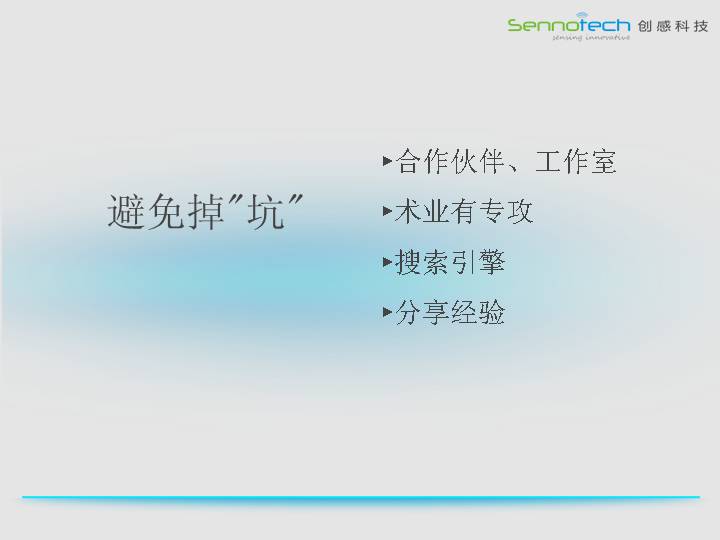

避免掉"坑"
►合作伙伴、工作室
►术业有专攻
►搜索引擎
►分享经验
第12页
Fab Lab
►MIT 发起
►设计
►制造
►测试
►分享
