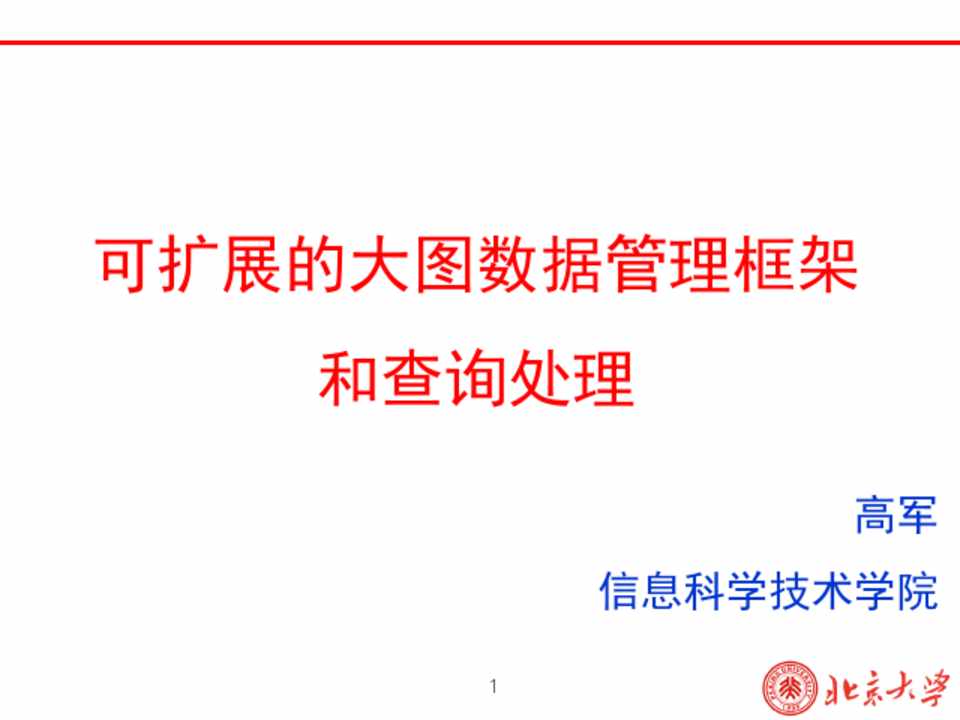

可扩展的大图数据管理框架 和查询处理

高军 信息科学技术学院



第2页

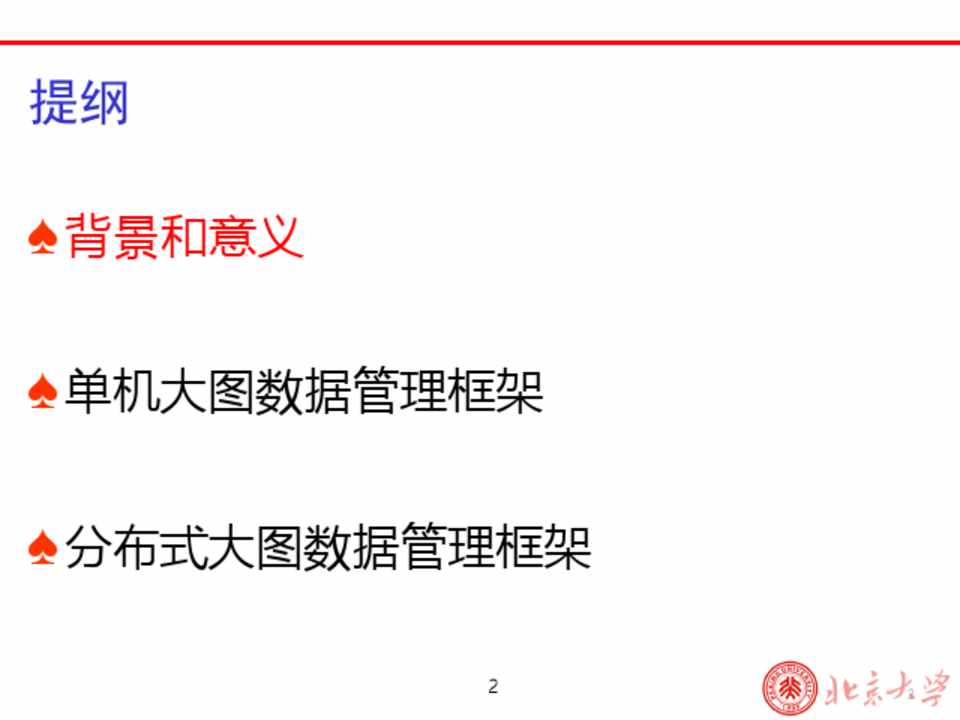

提纲

♠ 背景和意义 ♠ 单机大图数据管理框架 ♠ 分布式大图数据管理框架





第3页

背景-图数据出现在不同的应用领域



社交网络



Web数据



生物数据



>1 billion vertices ~1 trillion edges



>50 billion vertices >100 billion vertices



>1 trillion edges



>100 trillion edges



♠ 大数据中不仅仅有数据项的信息,也有数



据项之间的关联信息



♠ 我们称这些规模庞大、结构复杂的数据为



大图(Big Graph)数据







第4页

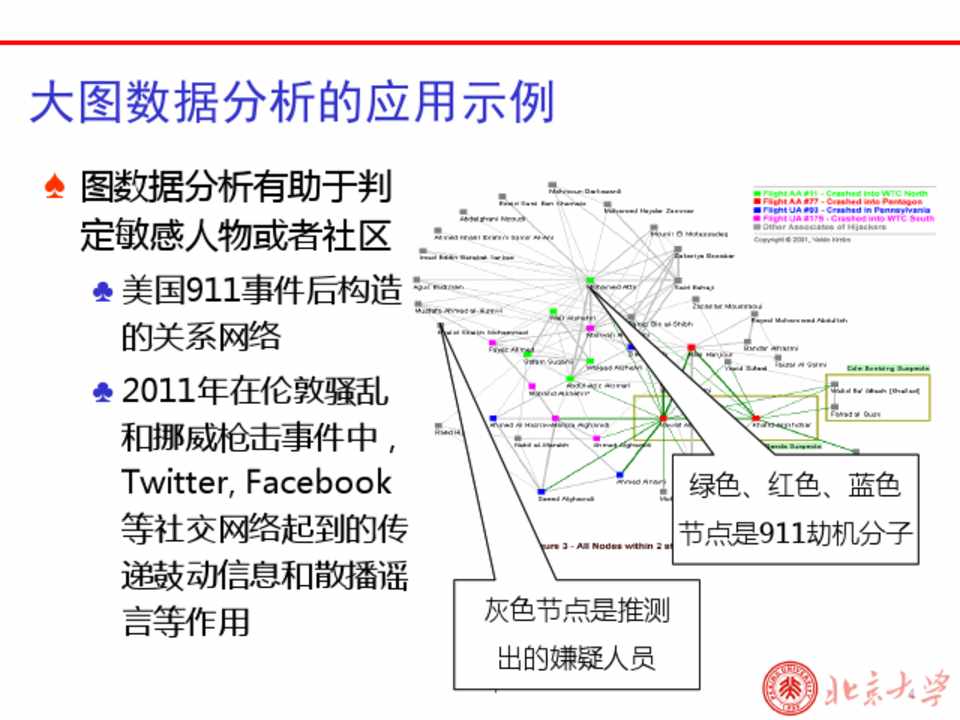

大图数据分析的应用示例



♠ 图数据分析有助于判

定敏感人物或者社区

♣ 美国911事件后构造 的关系网络

♣ 2011年在伦敦骚乱 和挪威枪击事件中, Twitter, Facebook 等社交网络起到的传 递鼓动信息和散播谣 言等作用



绿色、红色、蓝色 节点是911劫机分子



灰色节点是推测

出的嫌疑人员





第5页

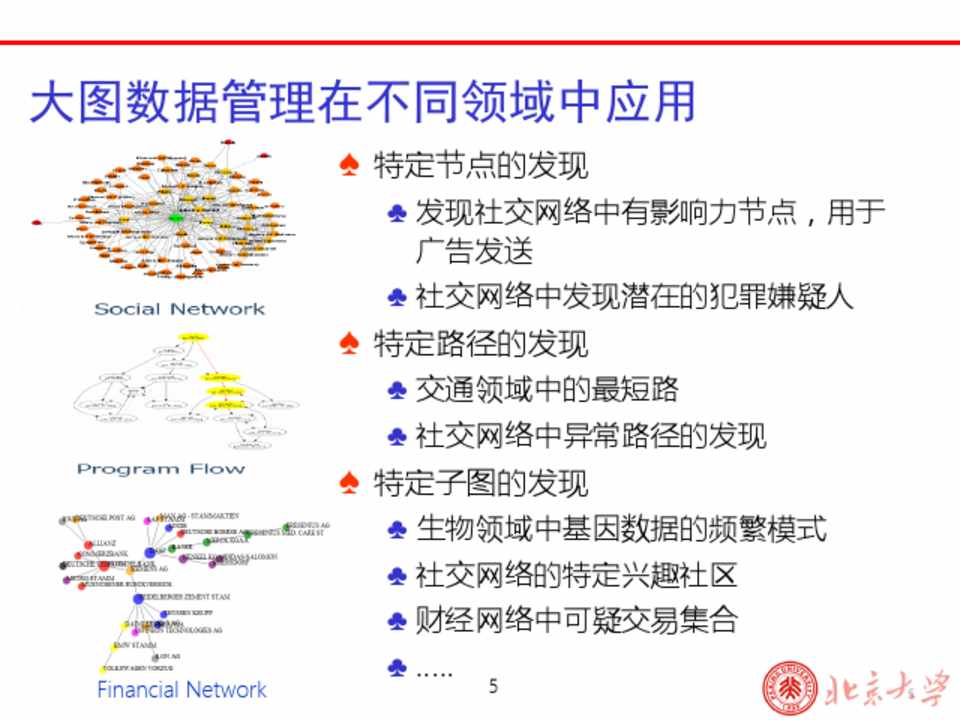

大图数据管理在不同领域中应用



Financial Network



♠ 特定节点的发现



♣ 发现社交网络中有影响力节点,用于



广告发送



♣ 社交网络中发现潜在的犯罪嫌疑人

♠ 特定路径的发现



♣ 交通领域中的最短路



♣ 社交网络中异常路径的发现

♠ 特定子图的发现



♣ 生物领域中基因数据的频繁模式



♣ 社交网络的特定兴趣社区



♣ 财经网络中可疑交易集合



♣ ….. 5





第6页

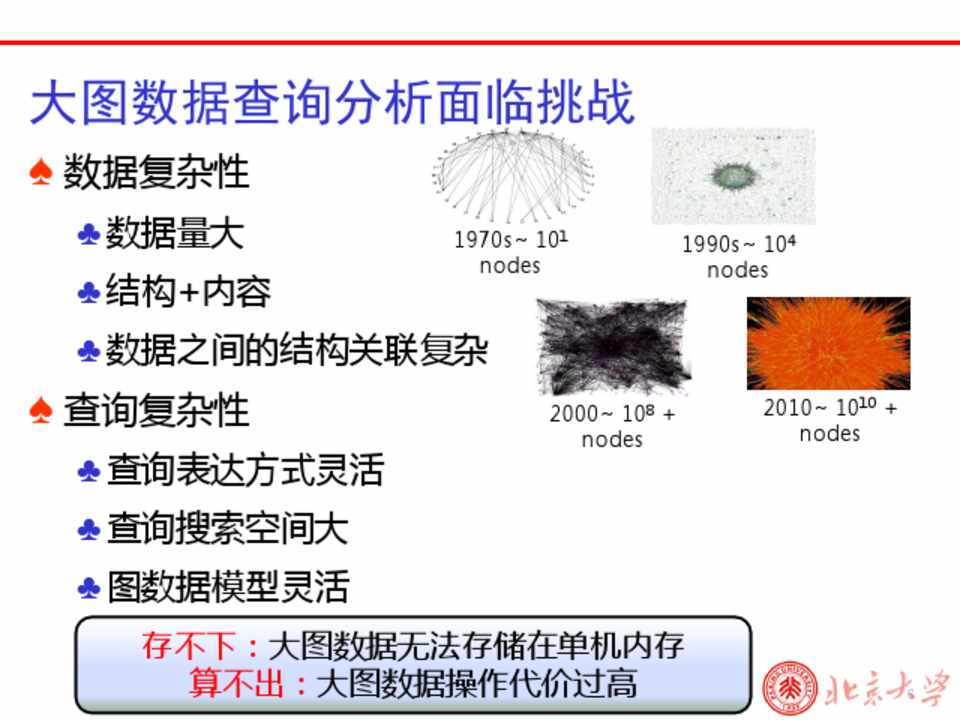

大图数据查询分析面临挑战



♠ 数据复杂性



♣ 数据量大 ♣ 结构+内容



1970s~ 101 nodes



1990s~ 104 nodes



♣ 数据之间的结构关联复杂

♠ 查询复杂性

♣ 查询表达方式灵活



2000~ 108 + nodes



2010~ 1010 + nodes



♣ 查询搜索空间大



♣ 图数据模型灵活



存不下:大图数据无法存储在单机内存 算不出:大图数据操作6 代价过高





第7页

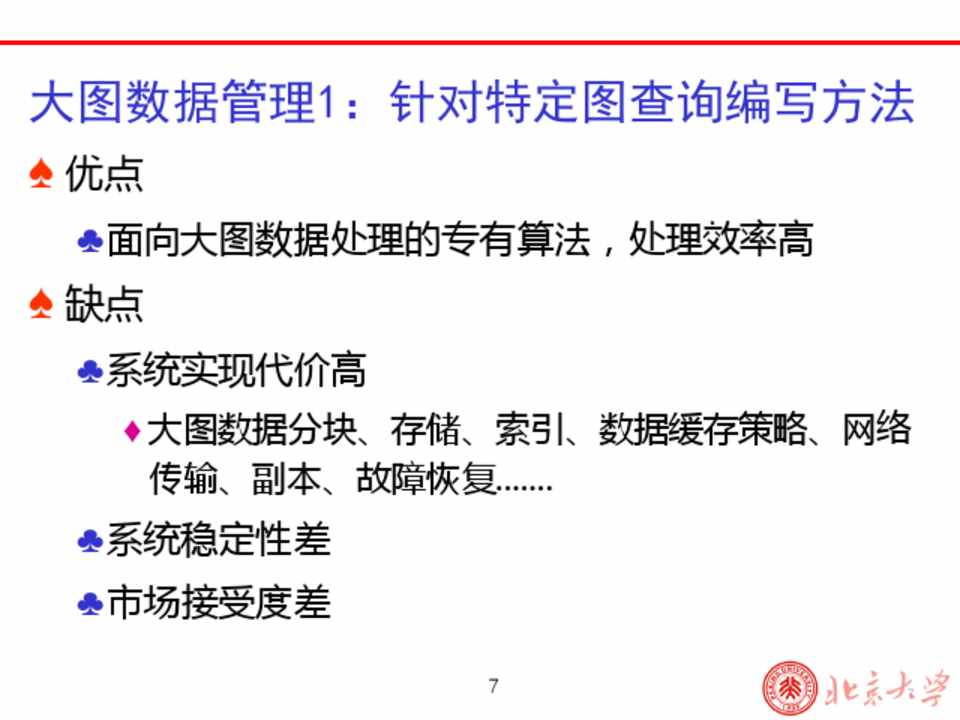

大图数据管理1:针对特定图查询编写方法

♠ 优点

♣ 面向大图数据处理的专有算法,处理效率高

♠ 缺点

♣ 系统实现代价高

♦ 大图数据分块、存储、索引、数据缓存策略、网络 传输、副本、故障恢复.......

♣ 系统稳定性差 ♣ 市场接受度差



第8页

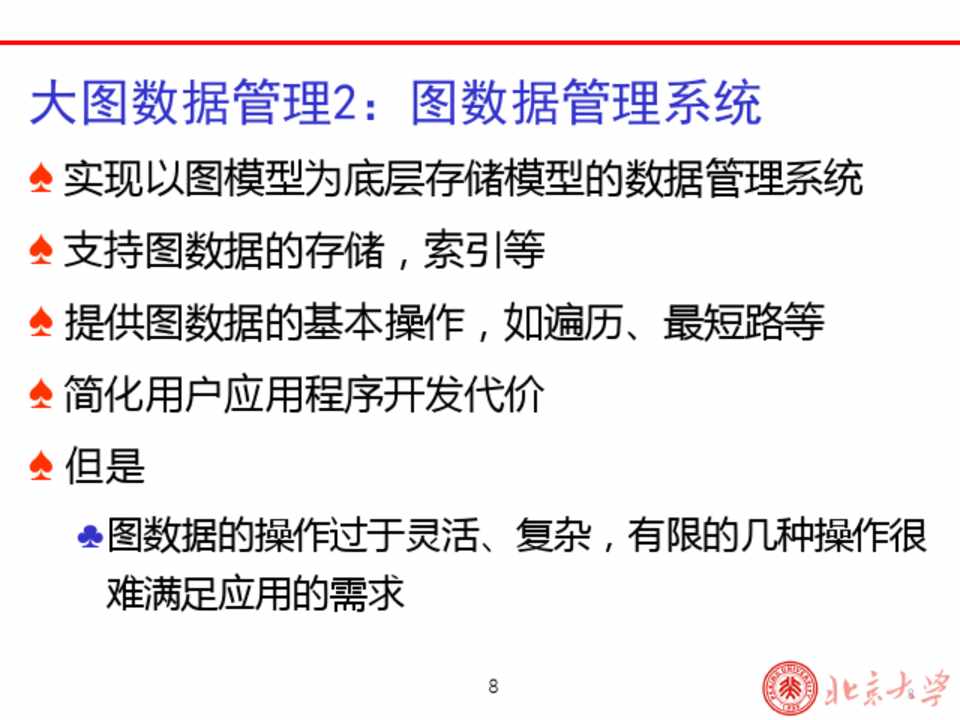

大图数据管理2:图数据管理系统 ♠ 实现以图模型为底层存储模型的数据管理系统 ♠ 支持图数据的存储,索引等 ♠ 提供图数据的基本操作,如遍历、最短路等 ♠ 简化用户应用程序开发代价 ♠ 但是

♣ 图数据的操作过于灵活、复杂,有限的几种操作很 难满足应用的需求



第9页

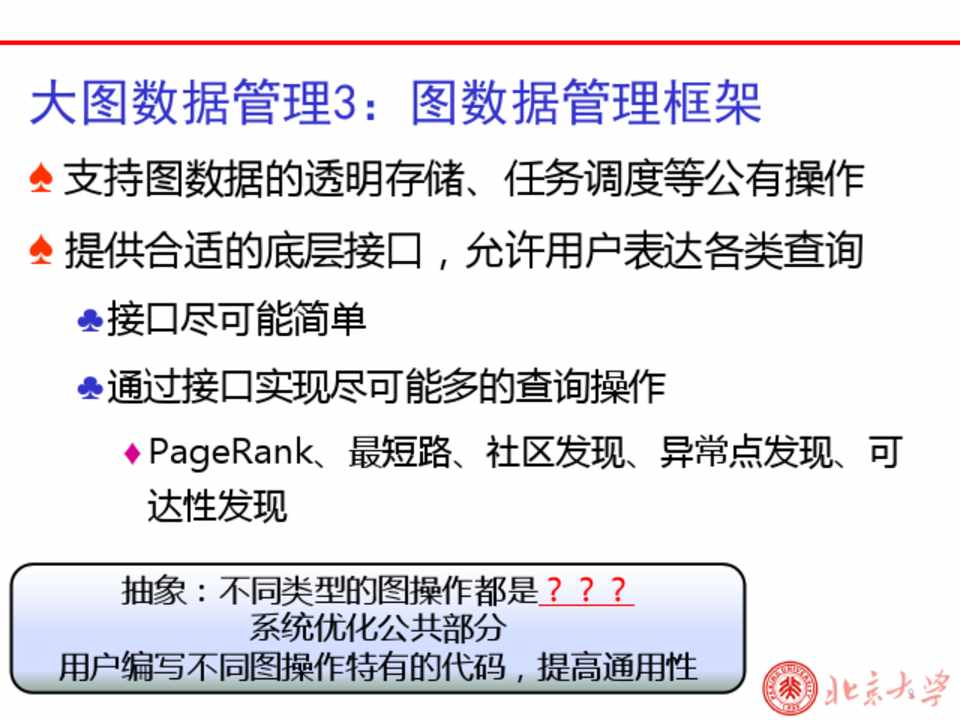

大图数据管理3:图数据管理框架 ♠ 支持图数据的透明存储、任务调度等公有操作 ♠ 提供合适的底层接口,允许用户表达各类查询

♣ 接口尽可能简单 ♣ 通过接口实现尽可能多的查询操作

♦ PageRank、最短路、社区发现、异常点发现、可 达性发现



抽象:不同类型的图操作都是??? 系统优化公共部分

用户编写不同图操作特有的代码,提高通用性 9





第10页

以点为中心计算模型的图数据管理框架

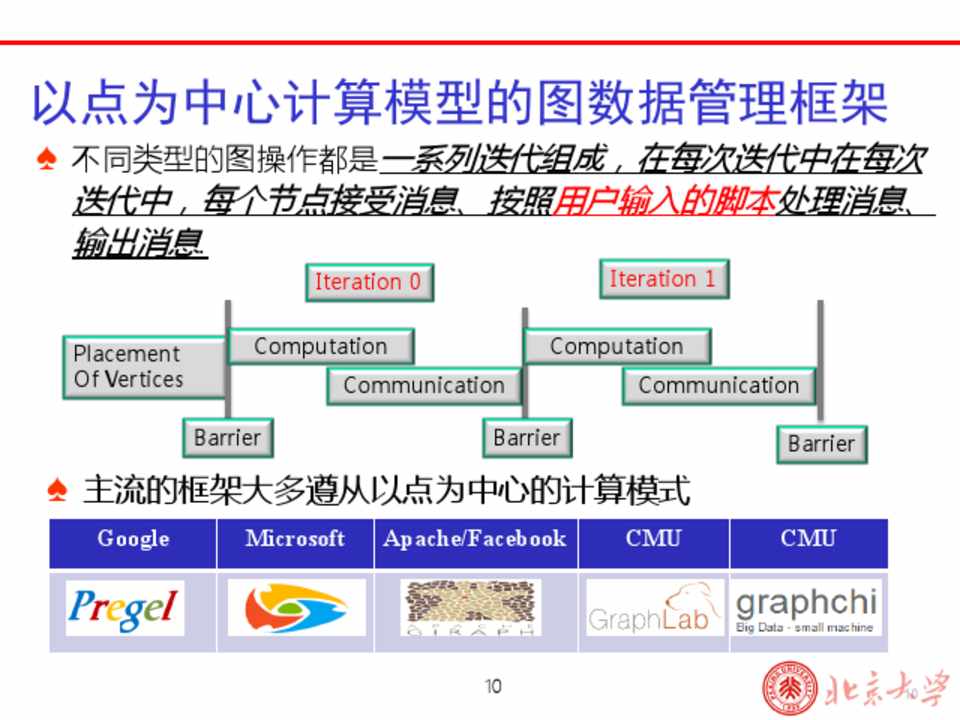

♠ 不同类型的图操作都是一系列迭代组成,在每次迭代中在每次



迭代中,每个节点接受消息、按照用户输入的脚本处理消息、



输出消息.



Iteration 0



Iteration 1



Placement Of Vertices



Computation Communication



Computation Communication



Barrier



Barrier



♠ 主流的框架大多遵从以点为中心的计算模式



Google



Microsoft Apache/Facebook CMU



Barrier

CMU





第11页

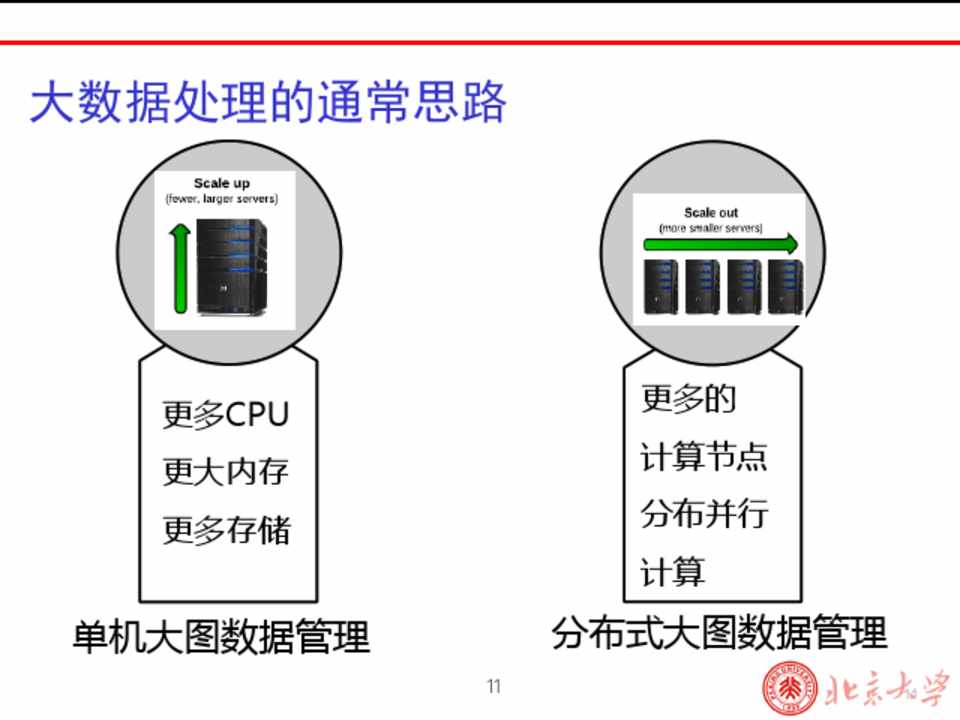

大数据处理的通常思路



更多CPU 更大内存 更多存储

单机大图数据管理



更多的 计算节点 分布并行 计算

分布式大图数据管理



第12页

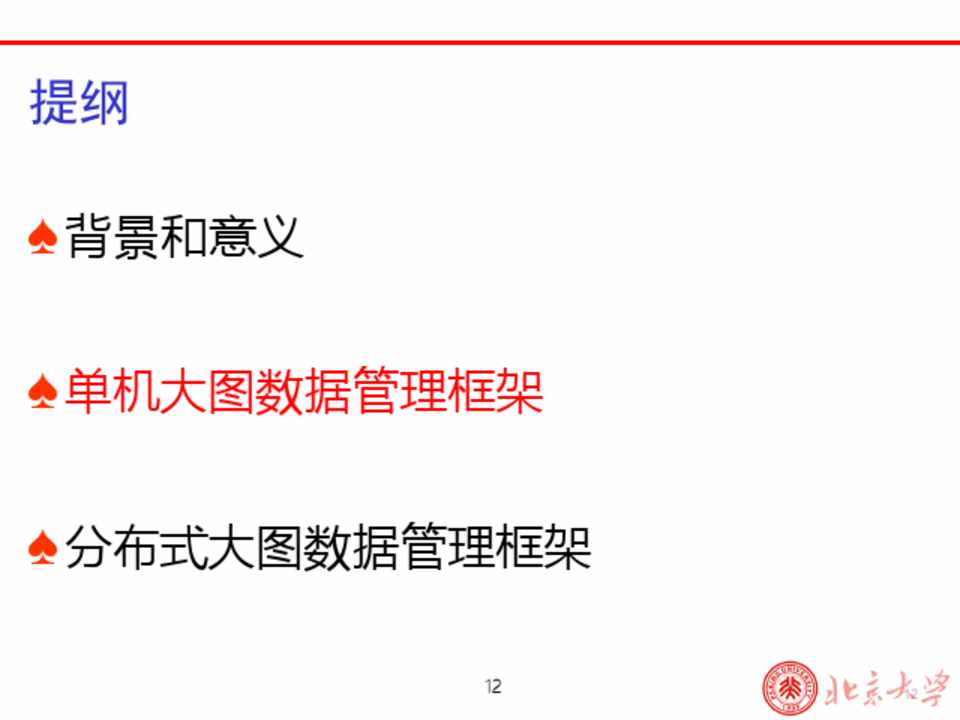

提纲

♠ 背景和意义 ♠ 单机大图数据管理框架 ♠ 分布式大图数据管理框架





第13页

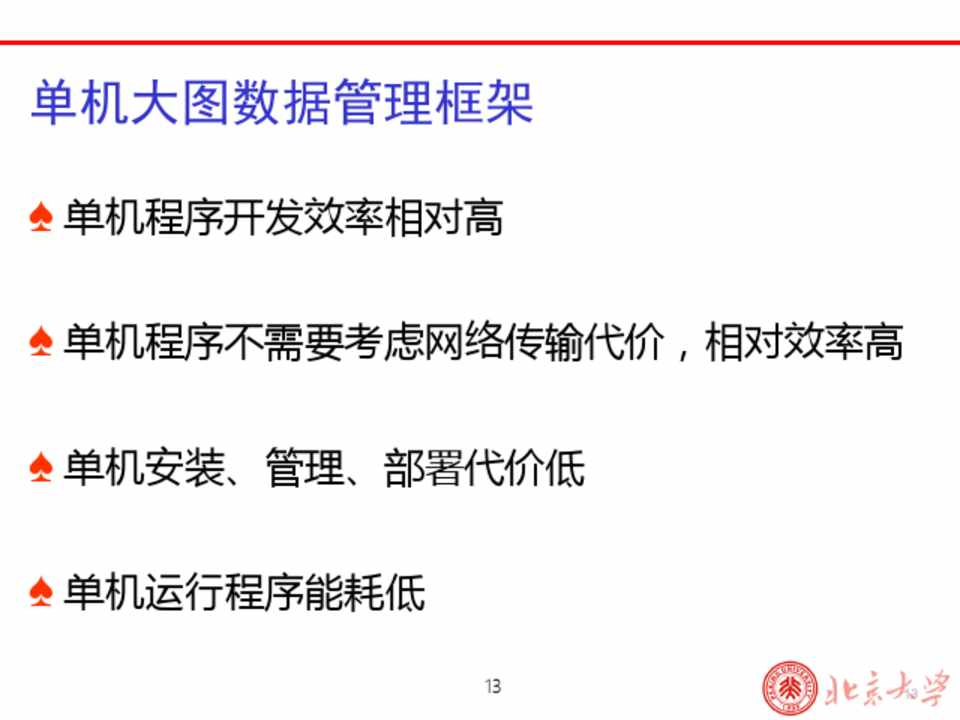

单机大图数据管理框架 ♠ 单机程序开发效率相对高 ♠ 单机程序不需要考虑网络传输代价,相对效率高 ♠ 单机安装、管理、部署代价低 ♠ 单机运行程序能耗低



第14页

典型框架介绍:GraphChi

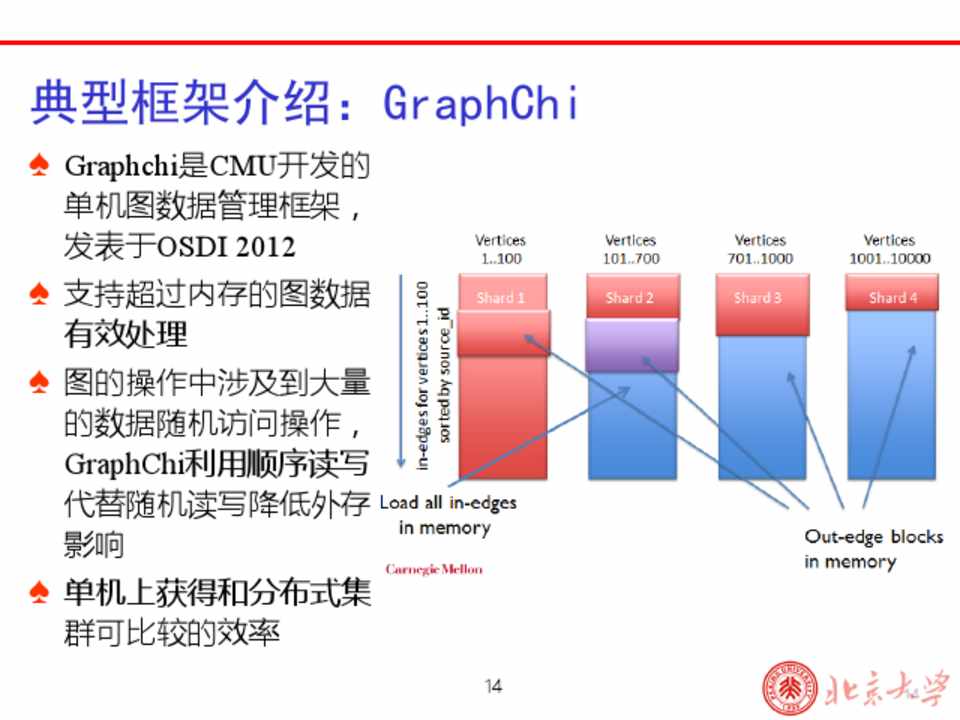

♠ Graphchi是CMU开发的

单机图数据管理框架, 发表于OSDI 2012

♠ 支持超过内存的图数据

有效处理

♠ 图的操作中涉及到大量

的数据随机访问操作, GraphChi利用顺序读写 代替随机读写降低外存 影响

♠ 单机上获得和分布式集

群可比较的效率





第15页

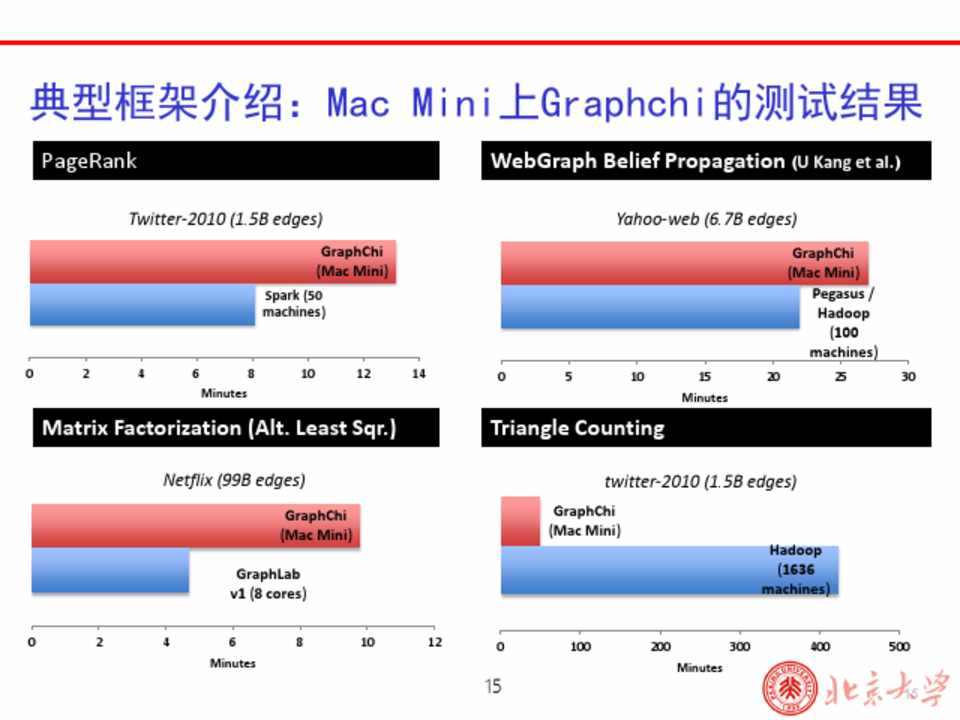

典型框架介绍:Mac Mini上Graphchi的测试结果



PageRank



WebGraph Belief Propagation (U Kang et al.)



Twitter-2010 (1.5B edges)

GraphChi (Mac Mini) Spark (50 machines)

0 2 4 6 8 10 12 14 Minutes

Matrix Factorization (Alt. Least Sqr.)

Netflix (99B edges)

GraphChi (Mac Mini)

GraphLab v1 (8 cores)

0 2 4 6 8 10 12 Minutes



Yahoo-web (6.7B edges)



0 5 10 15 Minutes

Triangle Counting



GraphChi (Mac Mini)

Pegasus / Hadoop

(100 machines)

20 25





twitter-2010 (1.5B edges)



GraphChi (Mac Mini)



Hadoop (1636 machines)



0 100 200 300 400 500



Minutes





第16页

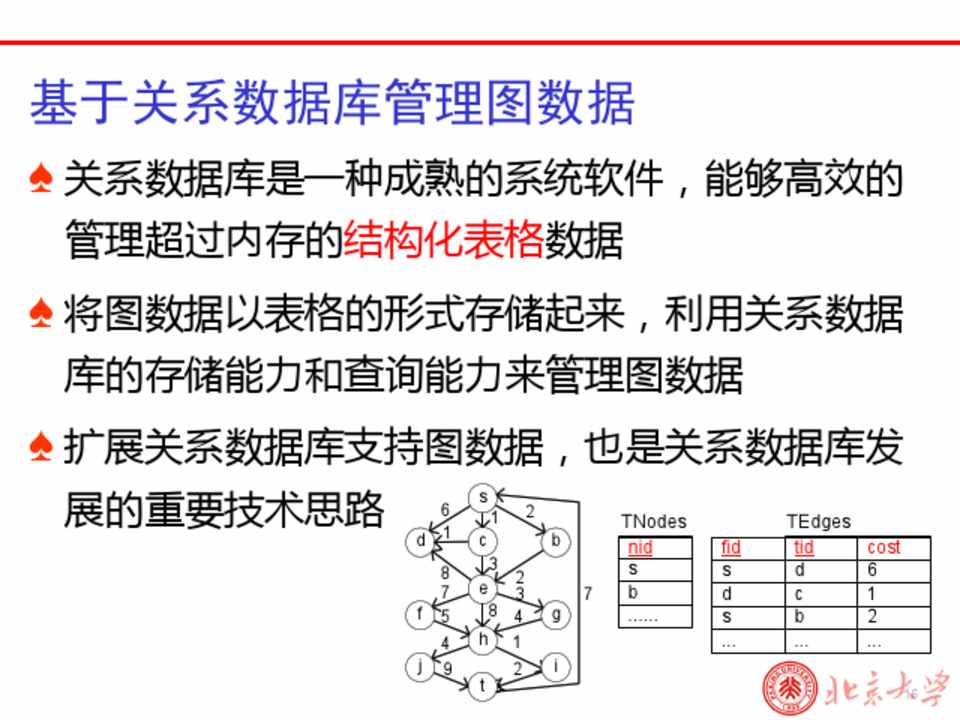

基于关系数据库管理图数据



♠ 关系数据库是一种成熟的系统软件,能够高效的



管理超过内存的结构化表格数据

♠ 将图数据以表格的形式存储起来,利用关系数据



库的存储能力和查询能力来管理图数据

♠ 扩展关系数据库支持图数据,也是关系数据库发



展的重要技术思路



6 d1

8 7 f5

4 j9



s 12

c





e



2 3





h1



t16



b

g i





TNodes

nid s b ......



fid s d s ...



TEdges

tid d c b ...



cost 6 1 2 ...





第17页

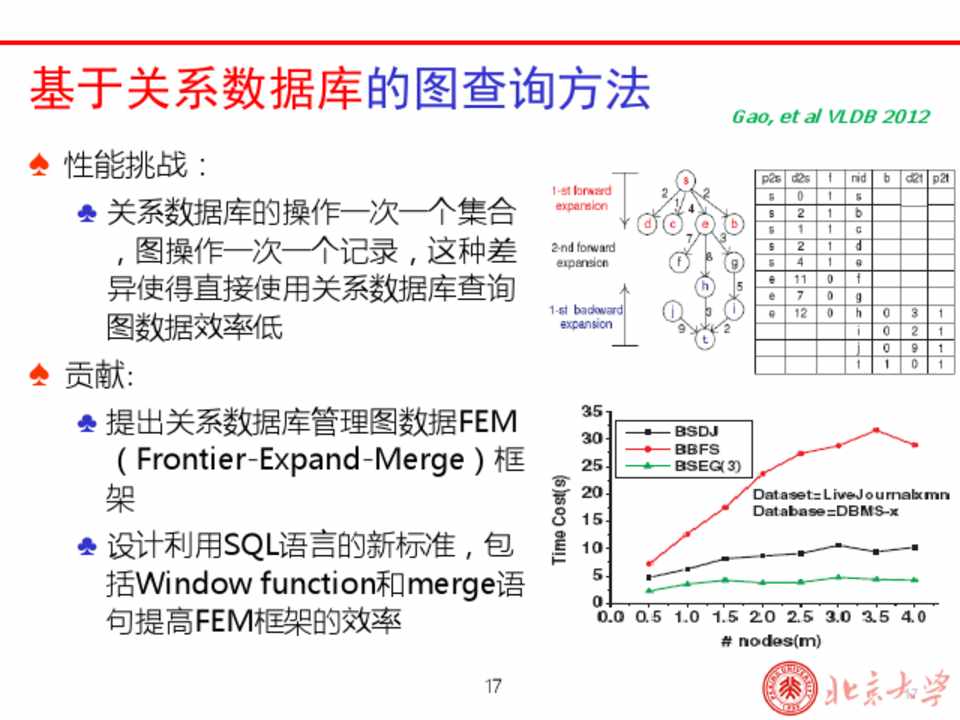

基于关系数据库的图查询方法

♠ 性能挑战:

♣ 关系数据库的操作一次一个集合 ,图操作一次一个记录,这种差 异使得直接使用关系数据库查询 图数据效率低

♠ 贡献:

♣ 提出关系数据库管理图数据FEM (Frontier-Expand-Merge)框 架

♣ 设计利用SQL语言的新标准,包 括Window function和merge语 句提高FEM框架的效率



Gao, et al VLDB 2012



第18页

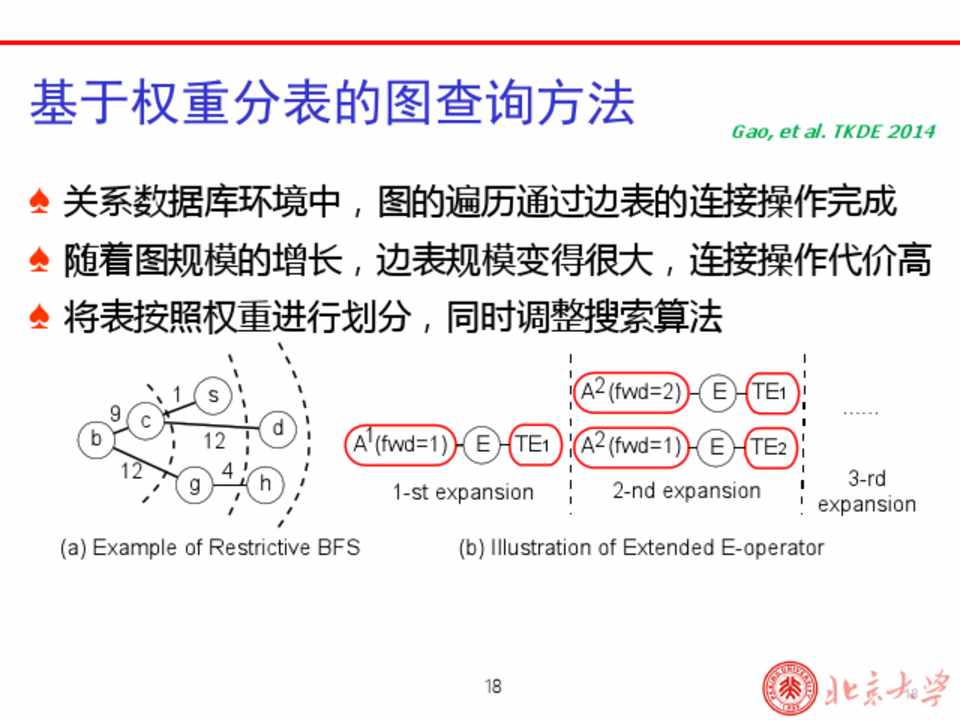

基于权重分表的图查询方法



Gao, et al. TKDE 2014



♠ 关系数据库环境中,图的遍历通过边表的连接操作完成 ♠ 随着图规模的增长,边表规模变得很大,连接操作代价高 ♠ 将表按照权重进行划分,同时调整搜索算法



9c b



1s

12 g4



d h



A1(fwd=1) E TE1 1-st expansion



A2 (fwd=2) E TE1 A2 (fwd=1) E TE2

2-nd expansion



......

3-rd expansion



(a) Example of Restrictive BFS



(b) Illustration of Extended E-operator





第19页

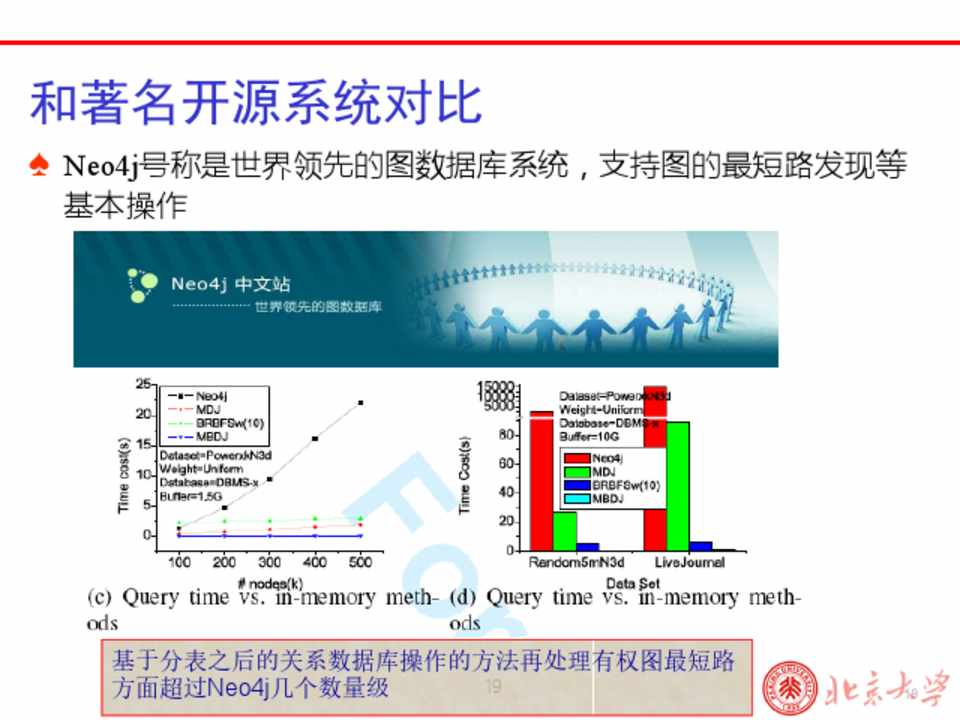

和著名开源系统对比

♠ Neo4j号称是世界领先的图数据库系统,支持图的最短路发现等

基本操作



基于分表之后的关系数据库操作的方法再处理有权图最短路



方面超过Neo4j几个数量级







第20页

提纲

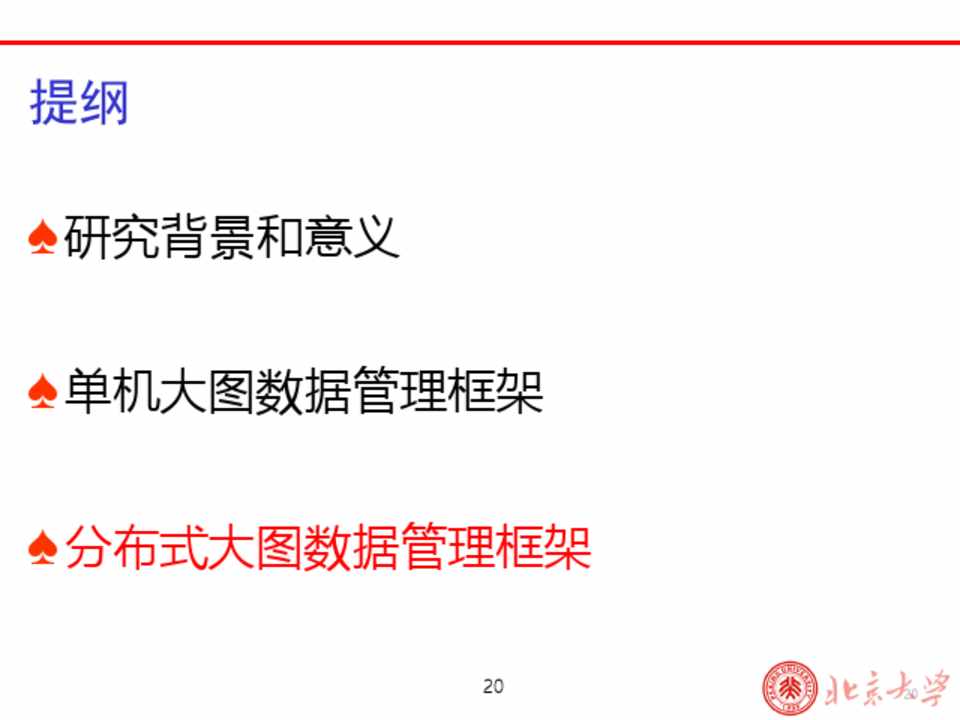

♠ 研究背景和意义 ♠ 单机大图数据管理框架 ♠ 分布式大图数据管理框架





第21页

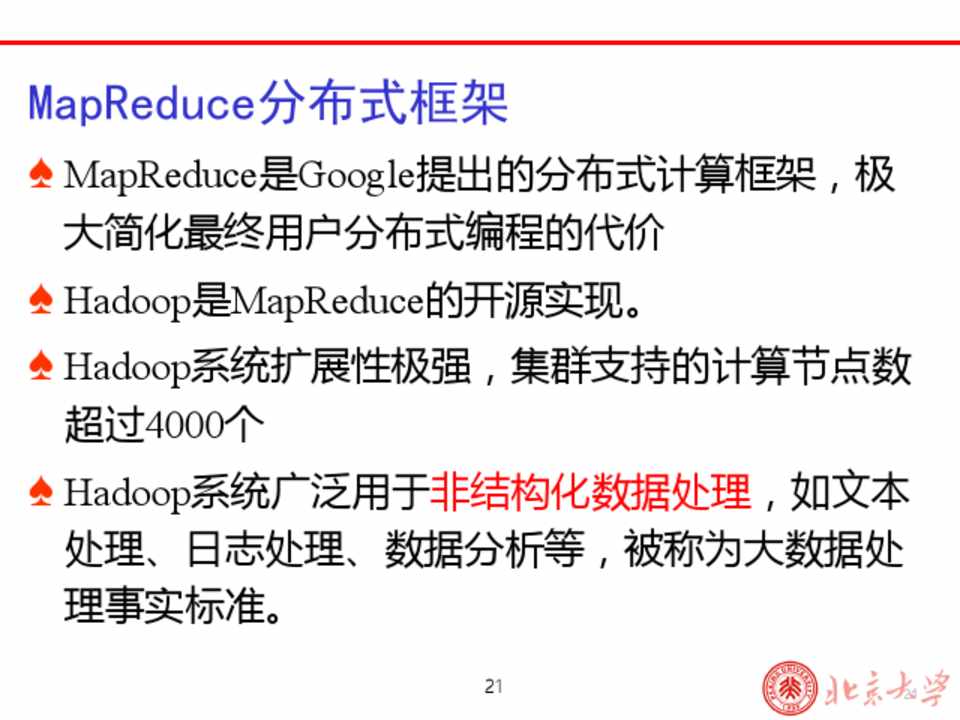

MapReduce分布式框架 ♠ MapReduce是Google提出的分布式计算框架,极

大简化最终用户分布式编程的代价

♠ Hadoop是MapReduce的开源实现。 ♠ Hadoop系统扩展性极强,集群支持的计算节点数

超过4000个

♠ Hadoop系统广泛用于非结构化数据处理,如文本

处理、日志处理、数据分析等,被称为大数据处 理事实标准。



第22页

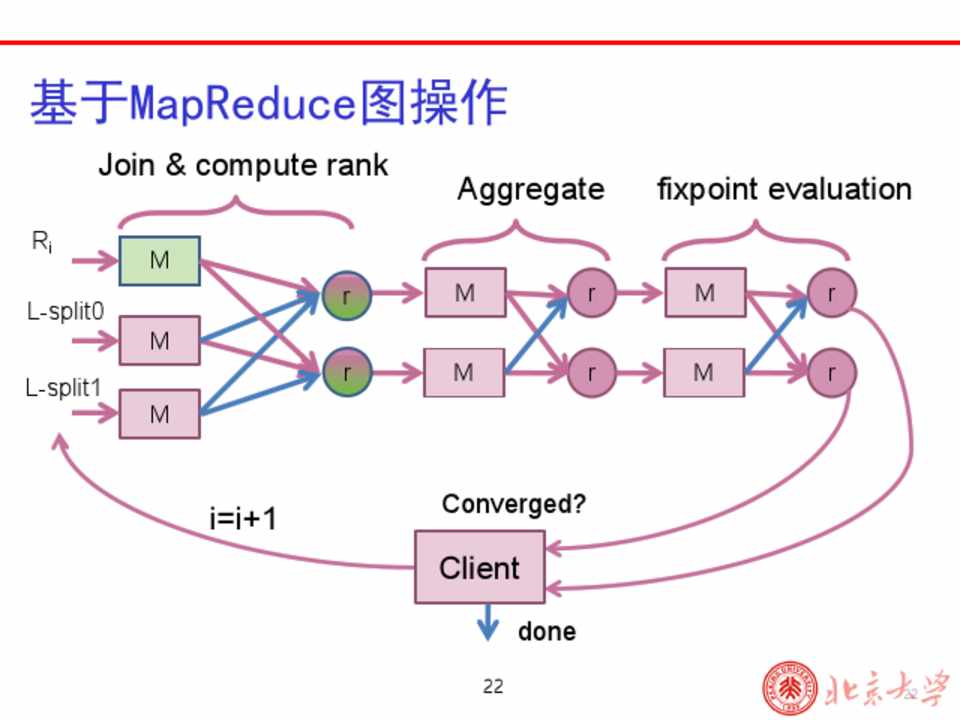

基于MapReduce图操作



Join & compute rank



Ri L-split0 L-split1



M M M



r r



Aggregate

Mr Mr



fixpoint evaluation

Mr Mr



i=i+1



Converged?

Client

done





第23页

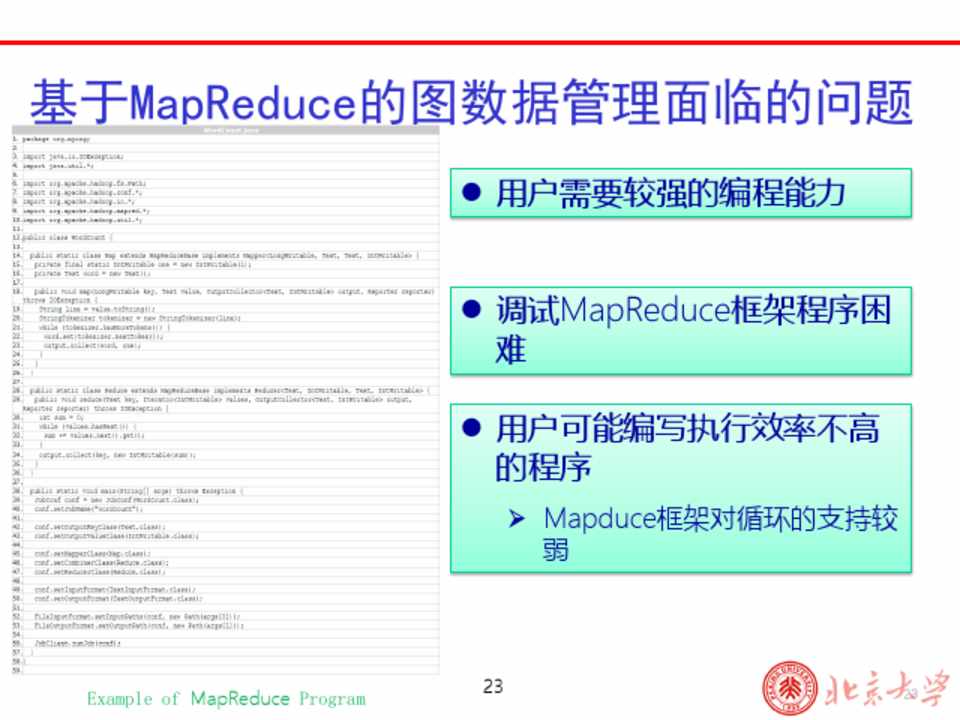

基于MapReduce的图数据管理面临的问题


 用户需要较强的编程能力


 调试MapReduce框架程序困 难


 用户可能编写执行效率不高 的程序

 Mapduce框架对循环的支持较 弱



Example of MapReduce Program







第24页

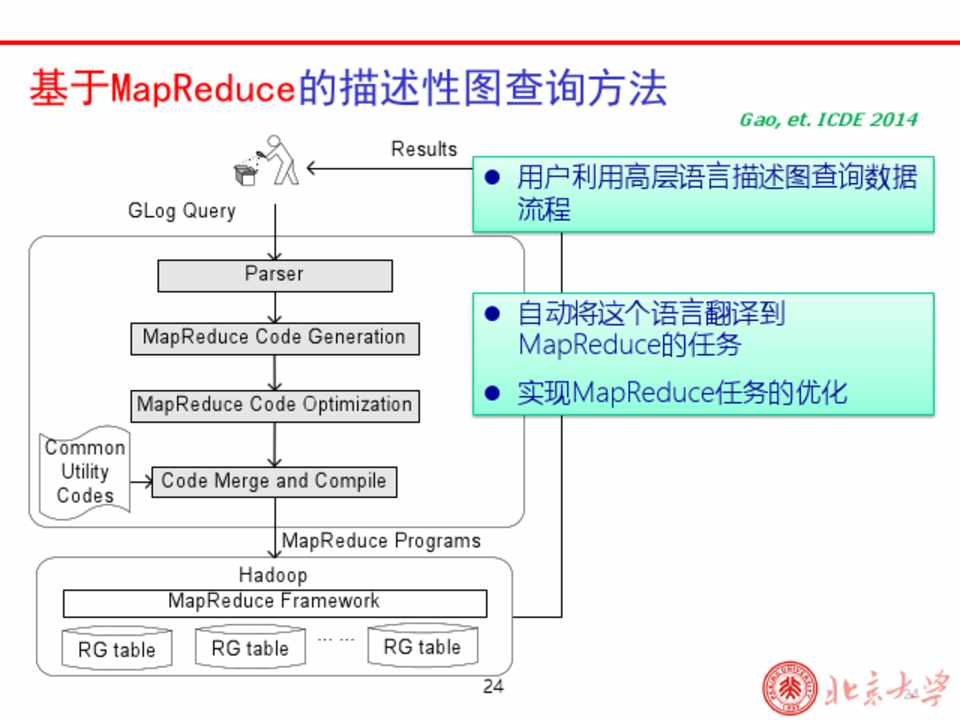

基于MapReduce的描述性图查询方法



Gao, et. ICDE 2014



Results


 用户利用高层语言描述图查询数据



GLog Query



流程



Parser MapReduce Code Generation MapReduce Code Optimization




 自动将这个语言翻译到 MapReduce的任务


 实现MapReduce任务的优化



Common Utility Codes



Code Merge and Compile



MapReduce Programs



Hadoop MapReduce Framework



RG table



... ...



RG table



RG table







第25页

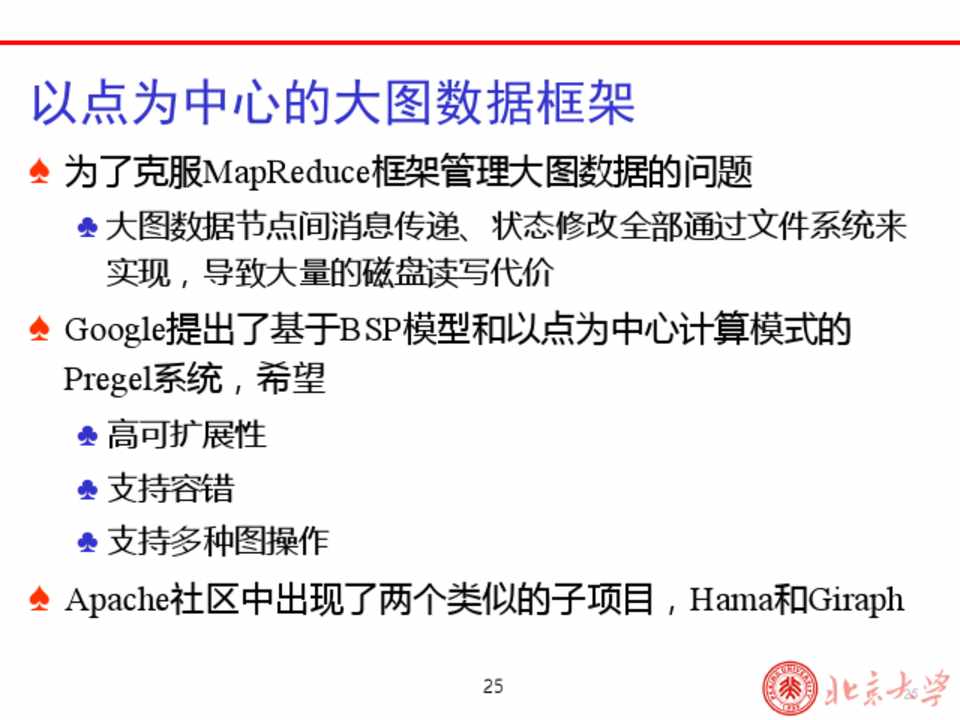

以点为中心的大图数据框架

♠ 为了克服MapReduce框架管理大图数据的问题

♣ 大图数据节点间消息传递、状态修改全部通过文件系统来 实现,导致大量的磁盘读写代价

♠ Google提出了基于BSP模型和以点为中心计算模式的

Pregel系统,希望

♣ 高可扩展性 ♣ 支持容错 ♣ 支持多种图操作

♠ Apache社区中出现了两个类似的子项目,Hama和Giraph



第26页

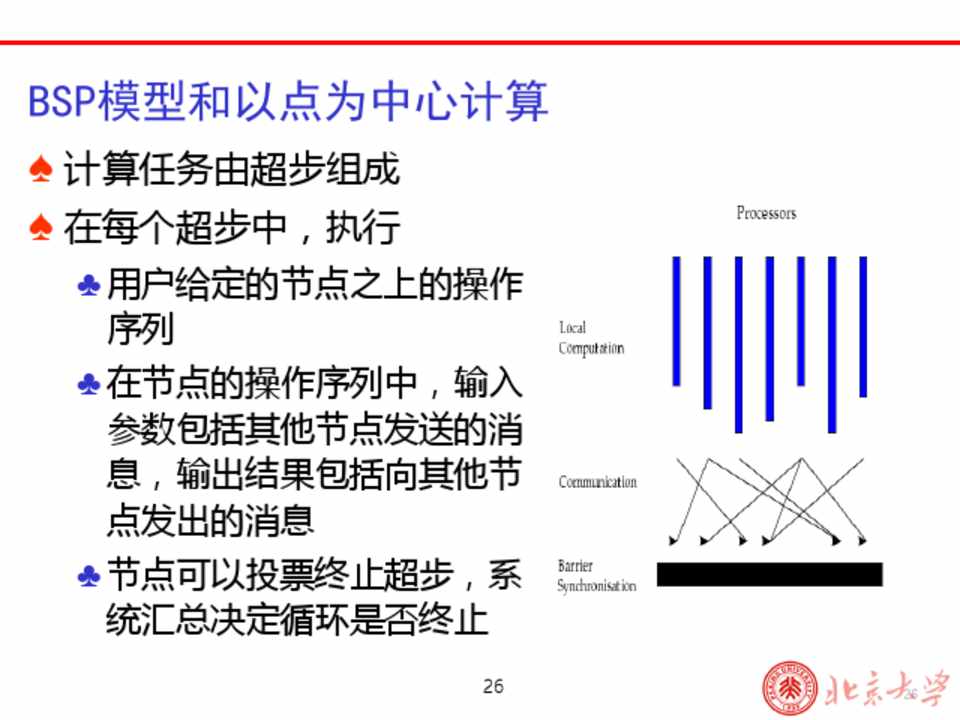

BSP模型和以点为中心计算

♠ 计算任务由超步组成 ♠ 在每个超步中,执行

♣ 用户给定的节点之上的操作 序列

♣ 在节点的操作序列中,输入 参数包括其他节点发送的消 息,输出结果包括向其他节 点发出的消息

♣ 节点可以投票终止超步,系 统汇总决定循环是否终止





第27页

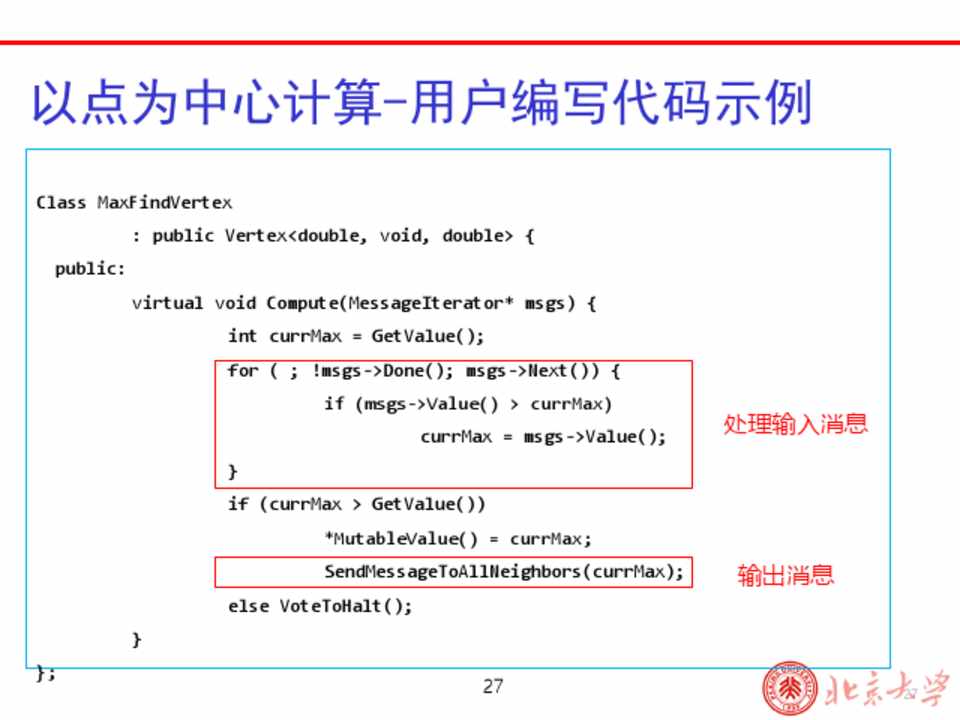

以点为中心计算-用户编写代码示例



Class MaxFindVertex : public Vertex<double, void, double> {

public: virtual void Compute(MessageIterator* msgs) { int currMax = GetValue(); for ( ; !msgs->Done(); msgs->Next()) { if (msgs->Value() > currMax) currMax = msgs->Value(); } if (currMax > GetValue()) *MutableValue() = currMax; SendMessageToAllNeighbors(currMax); else VoteToHalt(); }

}; 27



处理输入消息 输出消息





第28页

Google报告Pregel运行时间

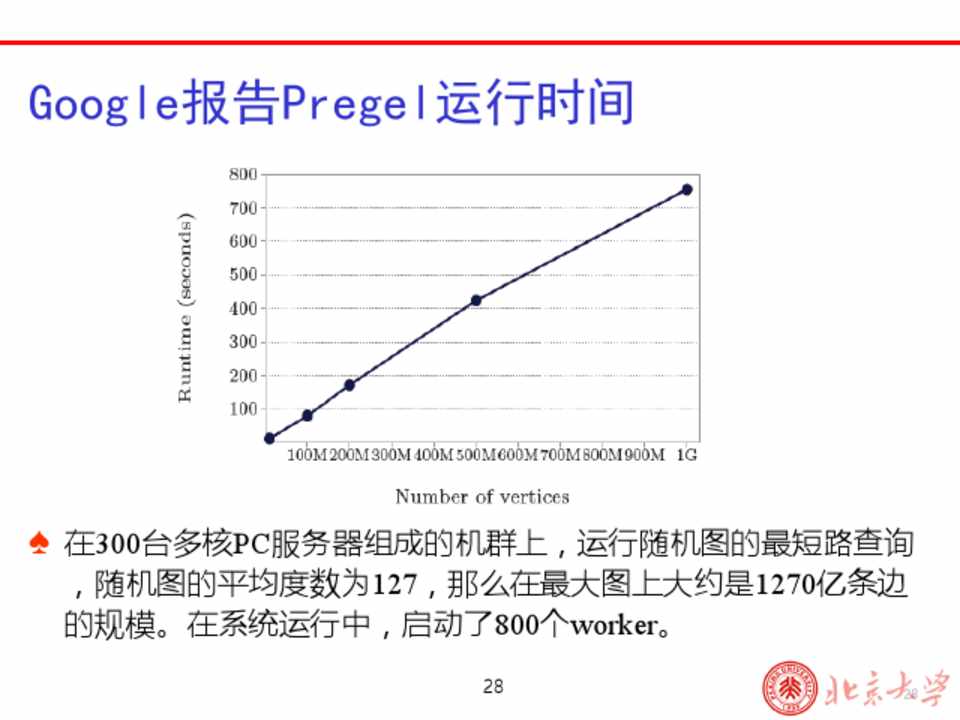

♠ 在300台多核PC服务器组成的机群上,运行随机图的最短路查询

,随机图的平均度数为127,那么在最大图上大约是1270亿条边 的规模。在系统运行中,启动了800个worker。



第29页

Facebook报告Giraph运行时间

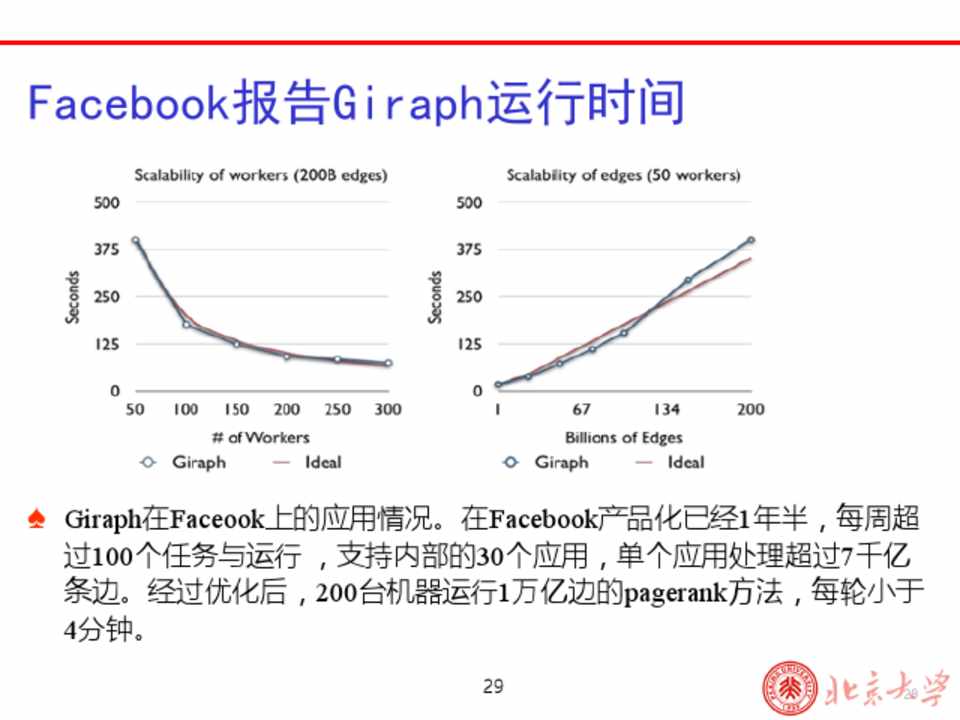

♠ Giraph在Faceook上的应用情况。在Facebook产品化已经1年半,每周超

过100个任务与运行 ,支持内部的30个应用,单个应用处理超过7千亿 条边。经过优化后,200台机器运行1万亿边的pagerank方法,每轮小于 4分钟。



第30页

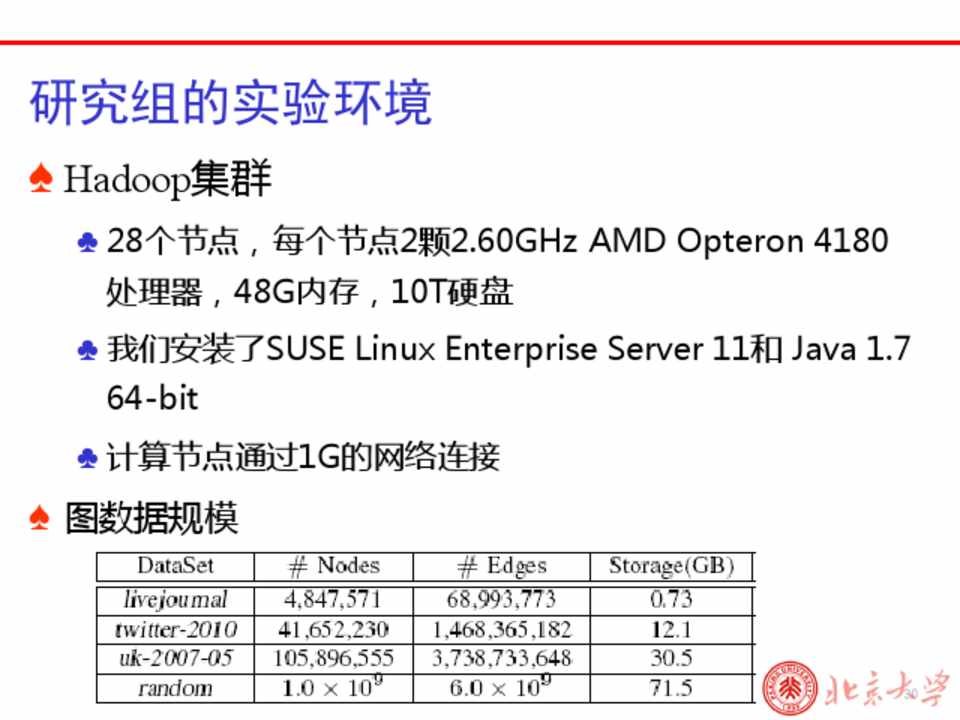

研究组的实验环境 ♠ Hadoop集群

♣ 28个节点,每个节点2颗2.60GHz AMD Opteron 4180 处理器,48G内存,10T硬盘

♣ 我们安装了SUSE Linux Enterprise Server 11和 Java 1.7 64-bit

♣ 计算节点通过1G的网络连接

♠ 图数据规模



第31页

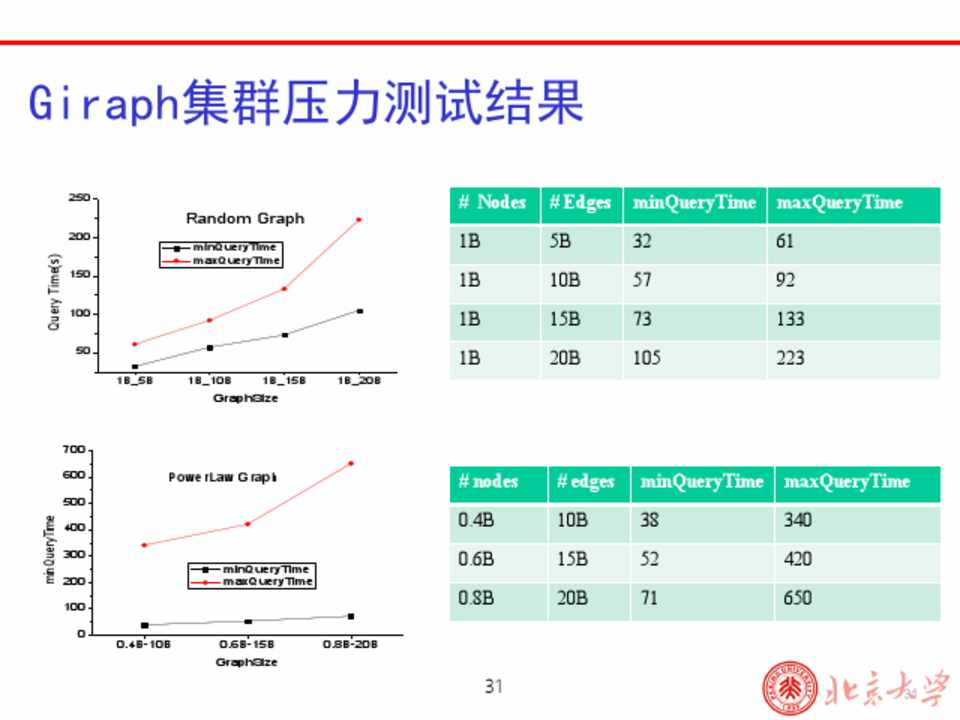

Giraph集群压力测试结果



Query Time(s)



250 200 150 100

50 1B_5B



Random Graph

minQueryTime maxQueryTime



1B_10B



1B_15B



GraphSize



1B_20B



700 600 500 400 300 200 100



PowerLaw Graph



minQueryTime maxQueryTime



0.4B-10B



0.6B-15B GraphSize



0.8B-20B



# Nodes # Edges minQueryTime maxQueryTime



1B 5B 32





1B 10B 57





1B 15B 73





1B 20B 105





# nodes 0.4B 0.6B 0.8B



# edges minQueryTime maxQueryTime



10B 38





15B 52





20B 71







minQueryTime



第32页

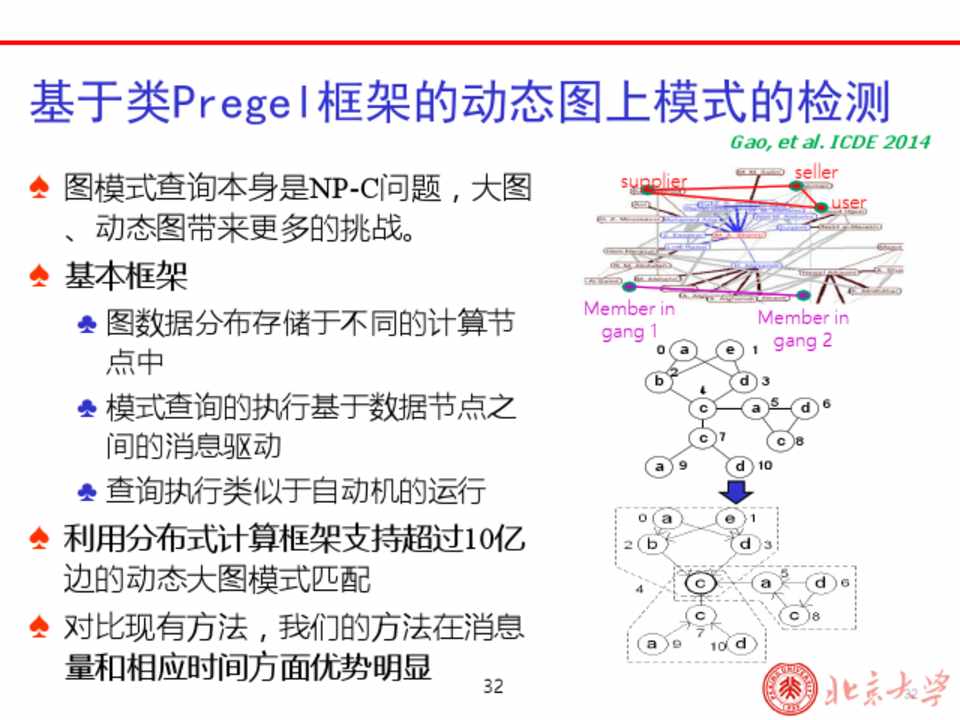

基于类Pregel框架的动态图上模式的检测



Gao, et al. ICDE 2014



♠ 图模式查询本身是NP-C问题,大图

、动态图带来更多的挑战。



supplier



seller user



♠ 基本框架



♣ 图数据分布存储于不同的计算节 点中

♣ 模式查询的执行基于数据节点之



Member in gang 1

0a

b2

c



Member in gang 2

e1



d3 a5



d6



间的消息驱动 ♣ 查询执行类似于自动机的运行



c7



c8



a9



d 10



♠ 利用分布式计算框架支持超过10亿



边的动态大图模式匹配



♠ 对比现有方法,我们的方法在消息



量和相应时间方面优势明显 32





第33页

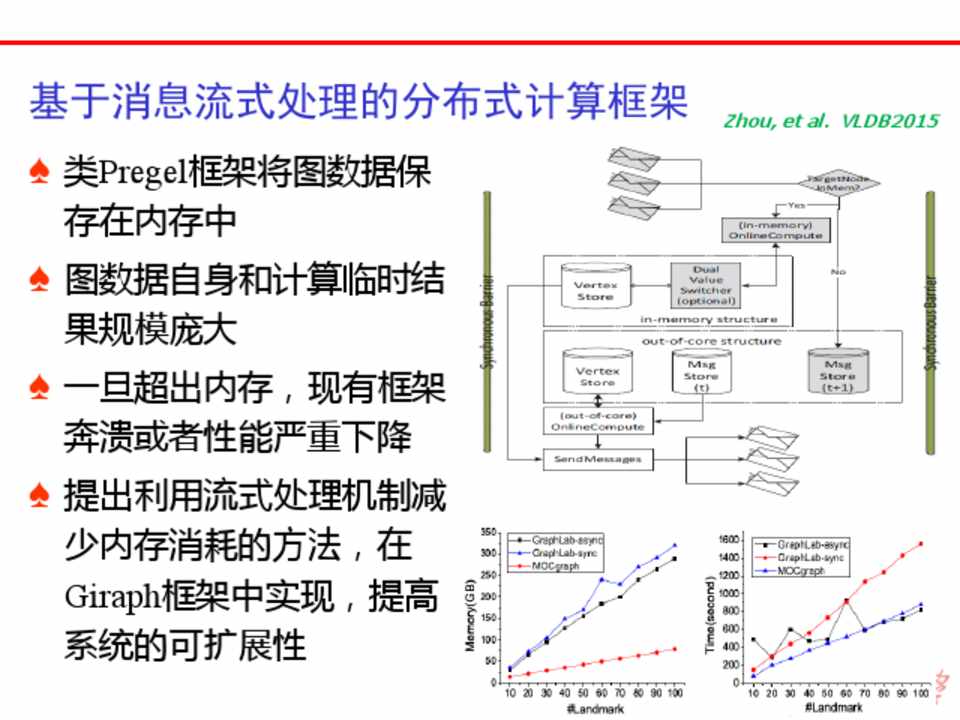

基于消息流式处理的分布式计算框架



♠ 类Pregel框架将图数据保

存在内存中

♠ 图数据自身和计算临时结

果规模庞大

♠ 一旦超出内存,现有框架

奔溃或者性能严重下降

♠ 提出利用流式处理机制减

少内存消耗的方法,在 Giraph框架中实现,提高 系统的可扩展性





Zhou, et al. VLDB2015



第34页

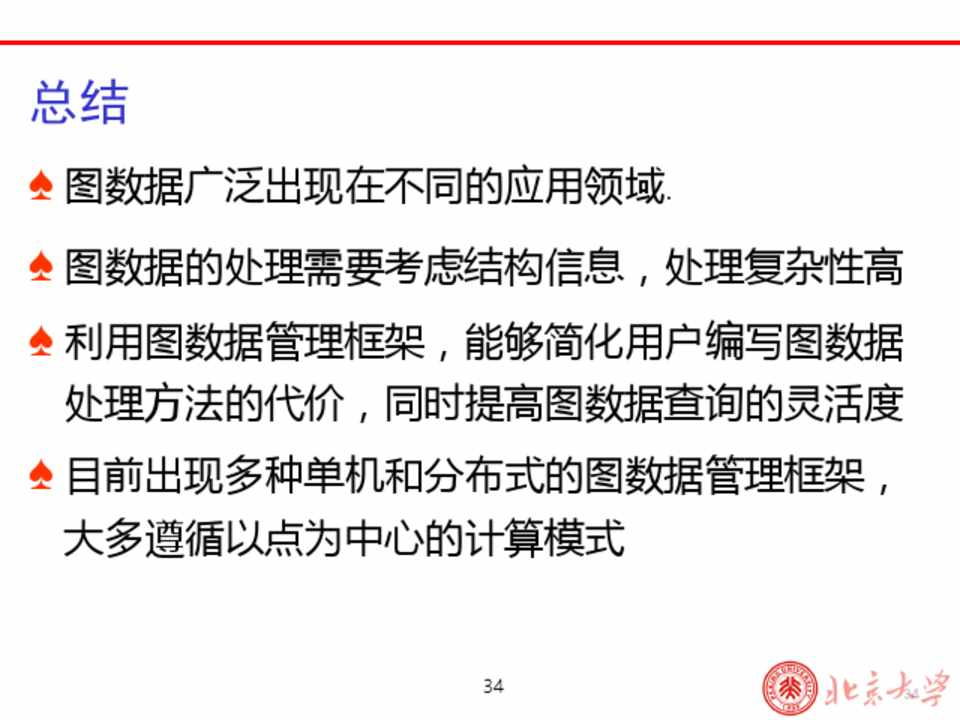

总结 ♠ 图数据广泛出现在不同的应用领域. ♠ 图数据的处理需要考虑结构信息,处理复杂性高 ♠ 利用图数据管理框架,能够简化用户编写图数据

处理方法的代价,同时提高图数据查询的灵活度

♠ 目前出现多种单机和分布式的图数据管理框架,

大多遵循以点为中心的计算模式



第35页

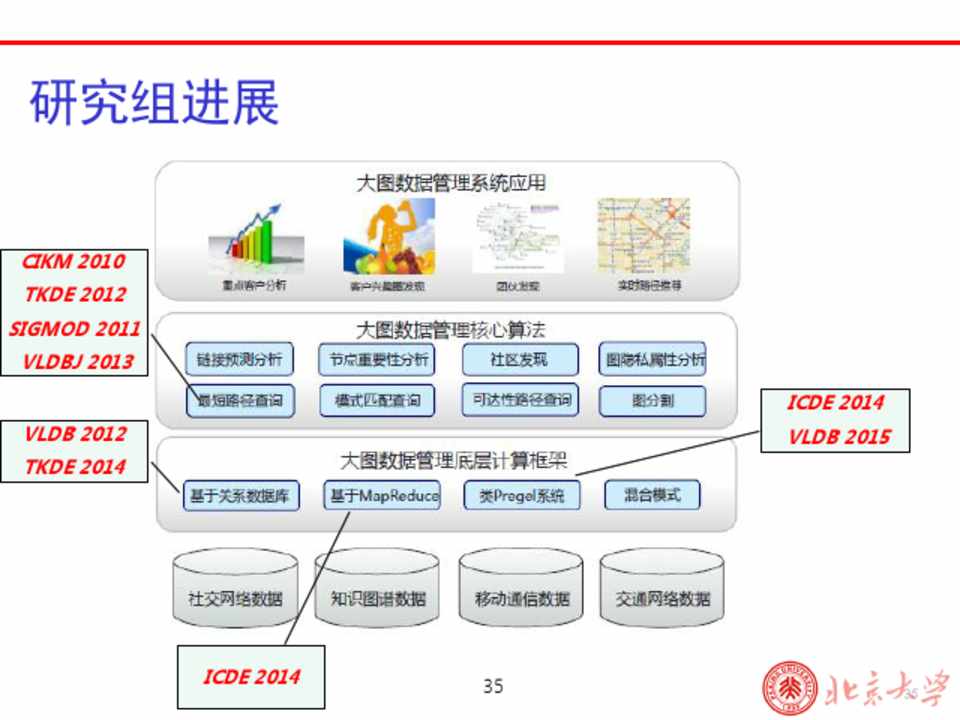

研究组进展

CIKM 2010 TKDE 2012 SIGMOD 2011 VLDBJ 2013

VLDB 2012 TKDE 2014



ICDE 2014





ICDE 2014 VLDB 2015



第36页
