商业产品的广告交互架构

金自翔



第2页

自我介绍

• 百度,商业产品开发  • 十几年软件开发经验

•  流程改进 系统架构 分布式系统

• 微博:   金自翔_Lotus    • 微信:



第3页

122,000,000



224,000,000



第4页

Ø  广告交互平台简介

Ø  设计之前  Ø  可用与扩展  Ø  状态持久化与重建  Ø  读写比  Ø  一致性  Ø  保持简单



第5页

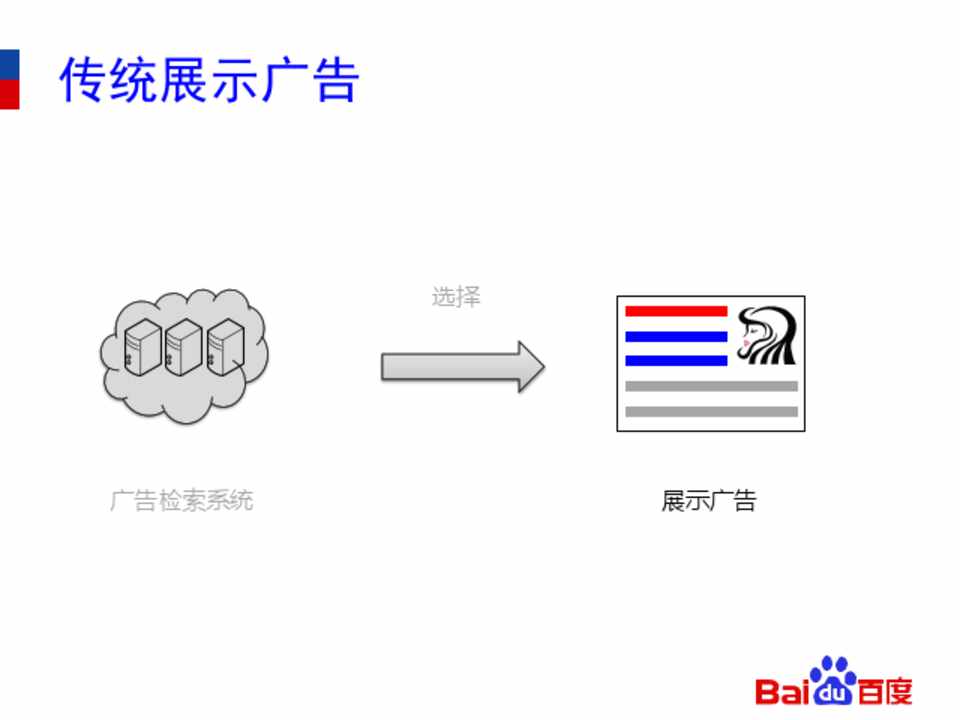

传统展示广告



选择



广告检索系统



展示广告



第6页

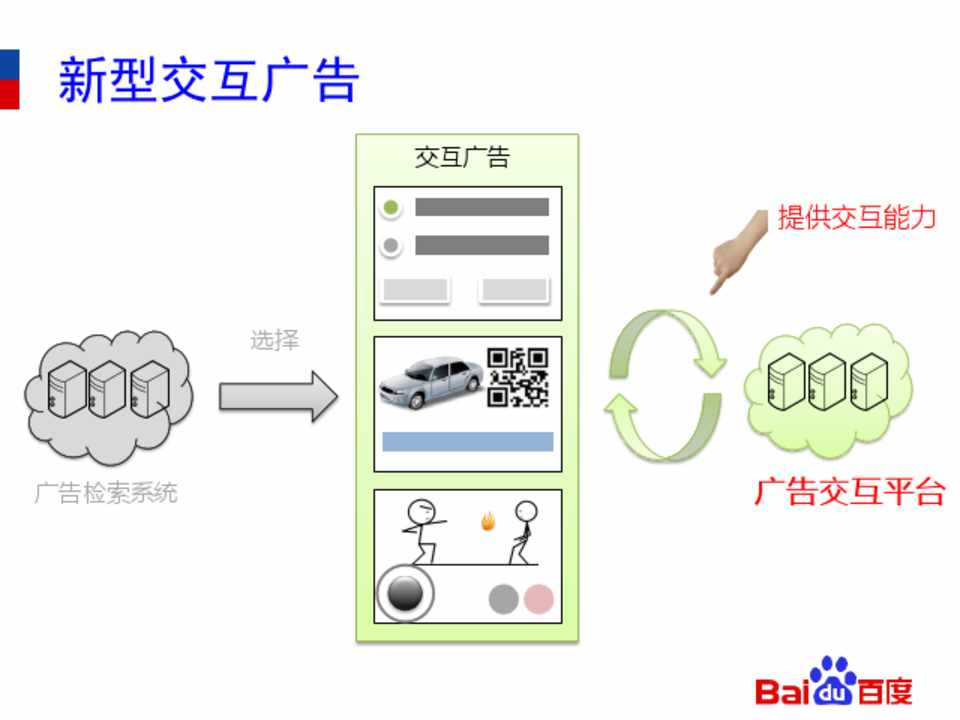

新型交互广告

交互广告

选择  广告检索系统



提供交互能力

广告交互平台



第7页

广告交互平台

• 可扩展

• 承担比广告检索系统更大的流量

• 高可用

• 不能交互的交互广告 = worse



第8页

Ø  广告交互平台简介

Ø  设计之前

Ø  可用与扩展  Ø  状态持久化与重建  Ø  读写比  Ø  一致性  Ø  保持简单



第9页

考虑可扩展和高可用的时机



验证版



正式版



改进版



重构版



100% 30%



1%



第10页

广告交互平台验证版

  • 交互广告靠谱吗?

• 用游戏试试效果

• 尽快上线

• 2人 * 1周  • 后端 php/半台机器  • 每秒轮询后台  • 限制流量

• 正向反馈,快速改进



第11页

正式版首先要明确

• 设计要支持的整体吞吐量  • 所有请求能容忍的最低延迟



第12页

消息推送服务

Sever



会话



• 维持若干终端组成的会话  • 会话内实时推送消息  • 应用场景

• 联机游戏  • 多人聊天  • 遥控器  • 更多…





第13页

延迟和吞吐量

• 延迟

• 通过实验,整体延迟不能超过30 ms

• 后端服务延迟<20 ms (99.99%的请求)

• 吞吐量

• 总流量 × 接入比例 ×  互动时长 × 交互频率 × 高峰系数

• 超过 500万 消息/秒



第14页

Ø  广告交互平台简介  Ø  设计之前

Ø  可用与扩展

Ø  状态持久化与重建  Ø  读写比  Ø  一致性  Ø  保持简单



第15页

可用性

• 如果要求>99.99%的可用性

• 年不可用时间<53分钟,可感知停服次数<=1次  • 扩容怎么办?

• 运维和部署

• 运维自动化 监控/报警/切换  • 同构部署 运行时获取个性化配置

• Keep Cool

• Anything that can go wrong will go wrong  • 保留冷备份,以备万一



第16页

扩展性

• 分层

• 有针对性的调优和扩容

• 服务无状态

• 水平扩展

• 如何处理全局状态

• 集中存储,热点拆分 (要避免单点影响可用性)  • 状态参数化,消除全局状态



第17页

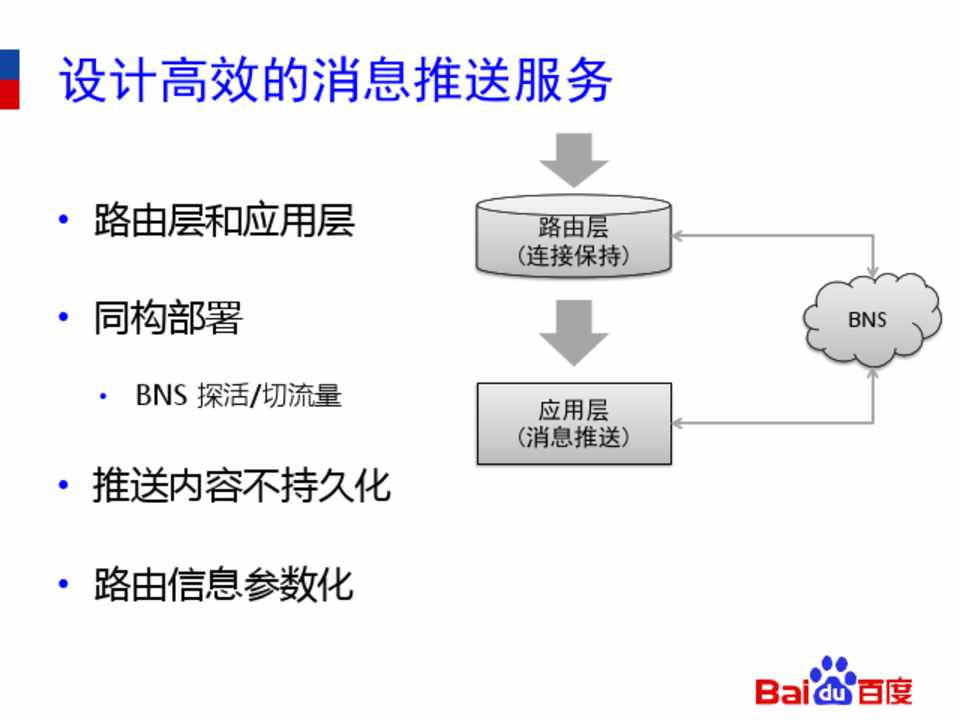

设计高效的消息推送服务



• 路由层和应用层  • 同构部署

• BNS 探活/切流量

• 推送内容不持久化  • 路由信息参数化



路由层 (连接保持)

应用层 (消息推送)



BNS



第18页

会话内通信



client



无状态 client



client



路由层 server server server



集中存储

• 集中存储是单点 (性能&HA)  • 额外的网络开销



client



会话保持 client client



client



session1



路由层



session2



server



server



• 如何实现可扩展的会话保持?



第19页

路由信息参数化



1 创建会话



2 选择/注册



5 加入会话



路由层



4 定位server



3 返回server位置



第20页

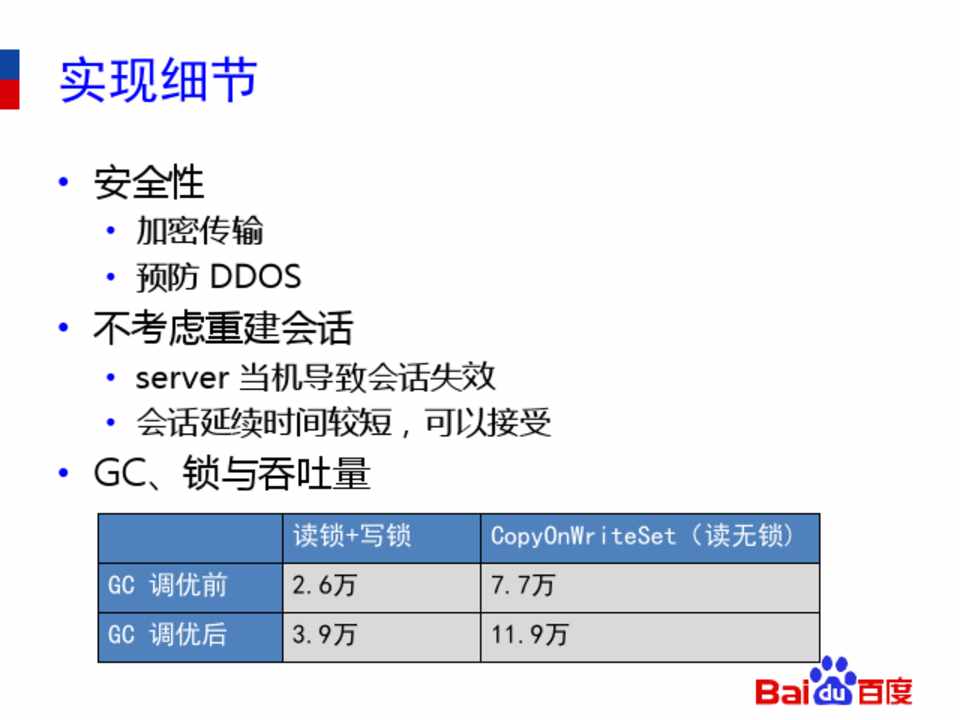

实现细节



• 安全性

• 加密传输  • 预防 DDOS

• 不考虑重建会话

• server 当机导致会话失效  • 会话延续时间较短,可以接受

• GC、锁与吞吐量







读锁+写锁



CopyOnWriteSet(读无锁)



GC 调优前 2.6万



7.7万



GC 调优后 3.9万



11.9万



第21页

并非所有状态都能参数化

数据落地

持久化

锁 状态 缓存

灾备和可用



第22页

Ø  广告交互平台简介  Ø  设计之前  Ø  可用与扩展

Ø  状态持久化与重建

Ø  读写比  Ø  一致性  Ø  保持简单



第23页

状态持久化与重建

• 同步 or 异步

• 安全 vs  性能和体验  • 存储系统的缺省配置能否满足需要(redis/MQ/

kafka)?

• 本机 or 网络

• 速度 vs 安全和复杂

• 重建状态





第24页

弹幕功能

• 目标

• 用户通过弹幕实现跨广告互动

• 无法直接用消息推送服务实现

• 保存弹幕 (持久化)  • 时间长(重建会话状态)  • 参与者极多 (原数据结构不合适)







第25页

弹幕解决方案

• 实现额外的弹幕应用



弹幕应用



持久化



存储



• 弹幕应用负责持久化

• 本机异步批量



推送弹幕



• 定时网络备份



消息服务 V2



• 用消息推送服务实现通信



• 消息推送服务升级



• 数据结构 CopyOnWriteSet -> ConcurrentHashSet



• 单机吞吐量 > 10万 QPS



• 支持重建会话状态



第26页

重建会话



依次找寻第一个可用server 加入或重建会话

指定server

1 一致性哈希环  1

路由层



第27页

Ø  广告交互平台简介  Ø  设计之前  Ø  可用与扩展  Ø  状态持久化与重建

Ø  读写比

Ø  一致性  Ø  保持简单



第28页

读写比

• 只读状态

• 复制到内存/机房中

• 读写比>100 缓存

• 写者更新 vs 读者更新

• 读写比<0.01

• 可容忍时考虑写归并



第29页

投票功能

• 目标

• 支持单选项每秒几千次投票

• 是否使用NoSQL?   • 投票包含两个状态

• 选项描述信息变化很少  • 选项投票数是个自增变量



第30页

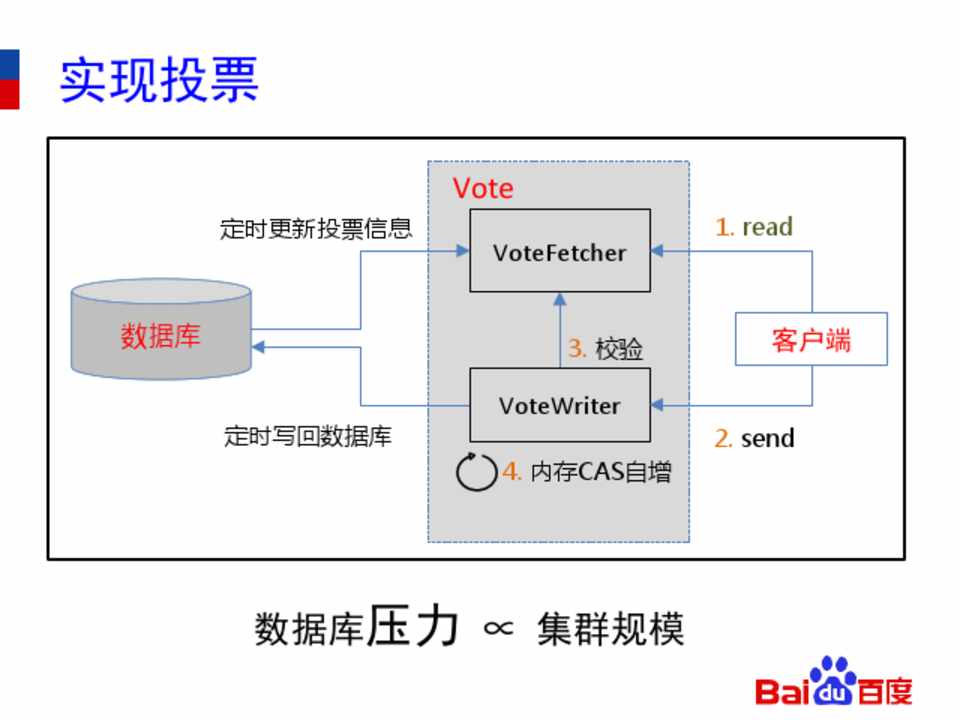

实现投票



定时更新投票信息



Vote


VoteFetcher



1. read



数据库

定时写回数据库



3. 校验



客户端



VoteWriter

4. 内存CAS自增



2. send



数据库压力 ∝ 集群规模



第31页

Ø  广告交互平台简介  Ø  设计之前  Ø  可用与扩展  Ø  状态持久化与重建  Ø  读写比

Ø  一致性

Ø  保持简单



第32页

一致性



业务需求



扩展性 处理方式



例子



强一致性  差  单拷贝,垂直扩展  财务信息



聚合值



中  分而治之,即时汇总  服务调用总数



最终一致性  好



分级缓存,异步刷新  CDN



第33页

抽奖功能

• 目标

• 每秒大几千次抽奖  • 中奖概率实时变化  • 不允许超发奖品  • 锁定和身份验证



第34页

抽奖解决方案



状态



访问频率 要求



方案



抽奖描述  高



奖品



高



抽奖结果  低



最终一致  内存缓存  定时刷新

强一致  Redis  分片/交叉热备

强一致  数据库



可用奖品数  高






?



可用奖品数 = 剩余奖品总数–锁定奖品数



怎么实现锁定和解锁,才能高效获取可用奖品数?



第35页

锁定和解锁(锁定奖品的方案)



奖品区



锁定的奖品放在哪儿?

• Redis  • 无触发器,不好解锁

• 应用服务器  • 可解锁,不好HA



超时归还



中奖锁定



锁定区



验证



第36页

锁定和解锁(锁定奖品数的方案)



用Redis记录



奖品区



•   奖品区



•   (分钟粒度)即将解锁总数



实时计算可抽奖品数



• 只需要Redis Expire (性能)



Redis



中奖锁定 • 应用服务器无状态(高可用)



Key Value 过期时间



• 以奖品区pop为准 (一致性)



K_0800 1



08:00







Sum K_0801 2



08:01







K_0810 1



08:10



共锁定 4 个奖品 当前可抽奖品数 5 - 4 = 1



第37页

Ø  广告交互平台简介  Ø  设计之前  Ø  可用与扩展  Ø  状态持久化与重建  Ø  读写比  Ø  一致性

Ø  保持简单



第38页

保持简单

有两种设计方法,一种简单清晰,使得明 显没有错误;一种周全完备,使得没有 明 显 错 误 。 前 一 种 方 法 更 困 难 。
