Codis Design & Implementation(如何扩展Redis集群) by 刘奇@豌豆荚

发布者 nosql
发布于 1449103801939  浏览 3056 关键词 Redis, NoSQL, 架构
分享到

第1页

Codis Design & Implementation

姓名: 刘奇 微博 : @goroutine Storage-基础架构部-豌豆荚



第2页

典型业务

image-service (单个 value 较大) 好友关系(set, key count 4亿+) applist (720G, 32 instances) …...



第3页

业务特点

持久存储:MySQL 或者 HBase 缓存:memcached + Redis



第4页

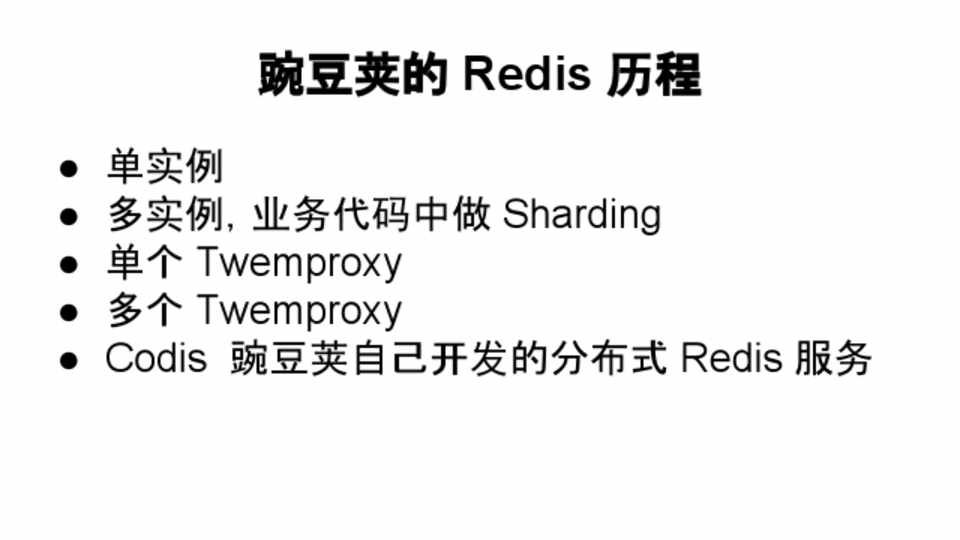

豌豆荚的 Redis 历程

● 单实例 ● 多实例,业务代码中做 Sharding ● 单个 Twemproxy ● 多个 Twemproxy ● Codis 豌豆荚自己开发的分布式 Redis 服务



第5页

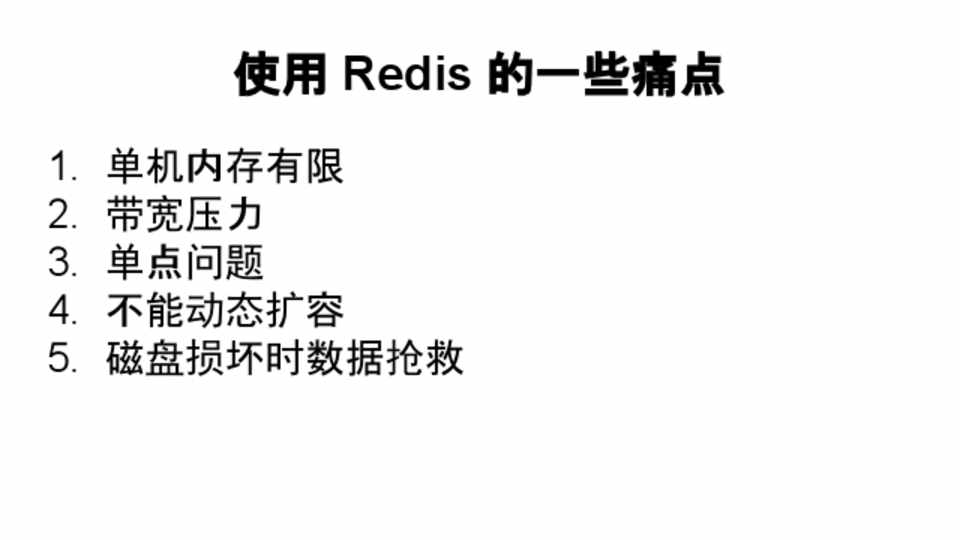

使用 Redis 的一些痛点

1. 单机内存有限 2. 带宽压力 3. 单点问题 4. 不能动态扩容 5. 磁盘损坏时数据抢救



第6页

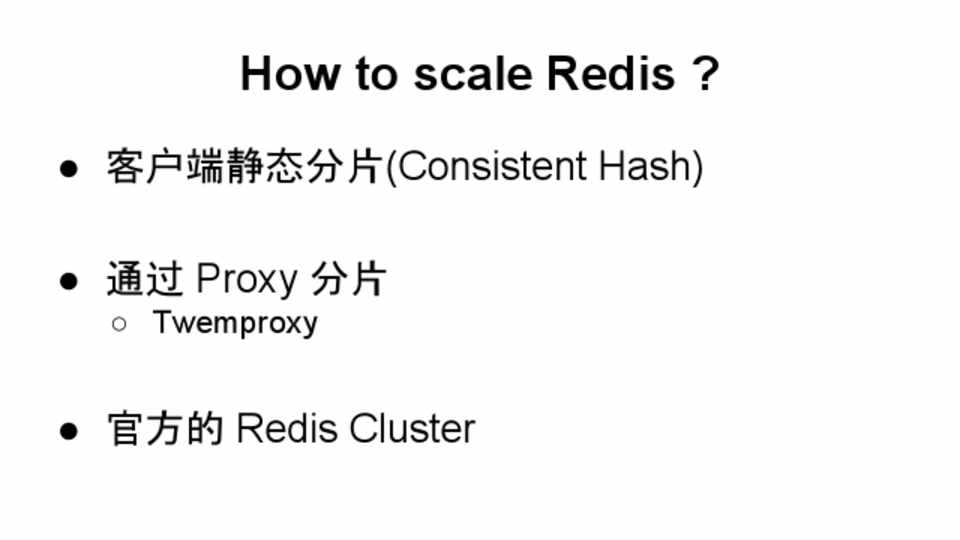

How to scale Redis ?

● 客户端静态分片(Consistent Hash)

● 通过 Proxy 分片

○ Twemproxy

● 官方的 Redis Cluster



第7页

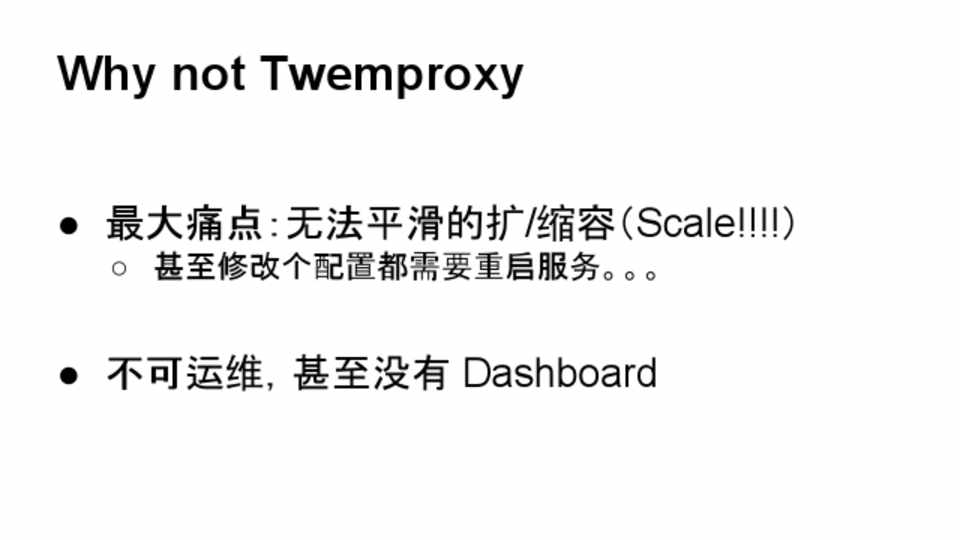

Why not Twemproxy

● 最大痛点:无法平滑的扩/缩容(Scale!!!!)

○ 甚至修改个配置都需要重启服务。。。

● 不可运维,甚至没有 Dashboard



第8页

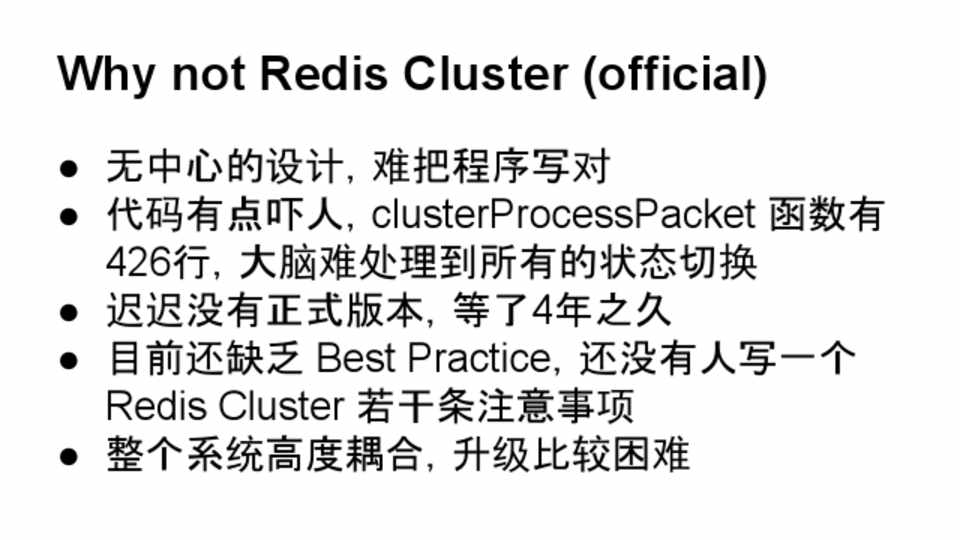

Why not Redis Cluster (official)

● 无中心的设计,难把程序写对 ● 代码有点吓人,clusterProcessPacket 函数有

426行,大脑难处理到所有的状态切换 ● 迟迟没有正式版本,等了4年之久 ● 目前还缺乏 Best Practice,还没有人写一个

Redis Cluster 若干条注意事项 ● 整个系统高度耦合,升级比较困难



第9页

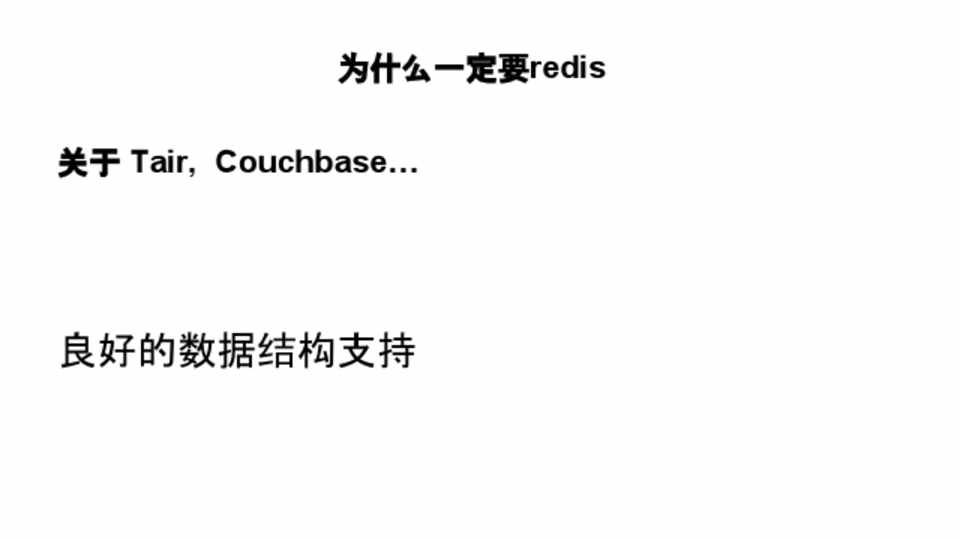

为什么一定要redis 关于 Tair, Couchbase…

良好的数据结构支持



第10页

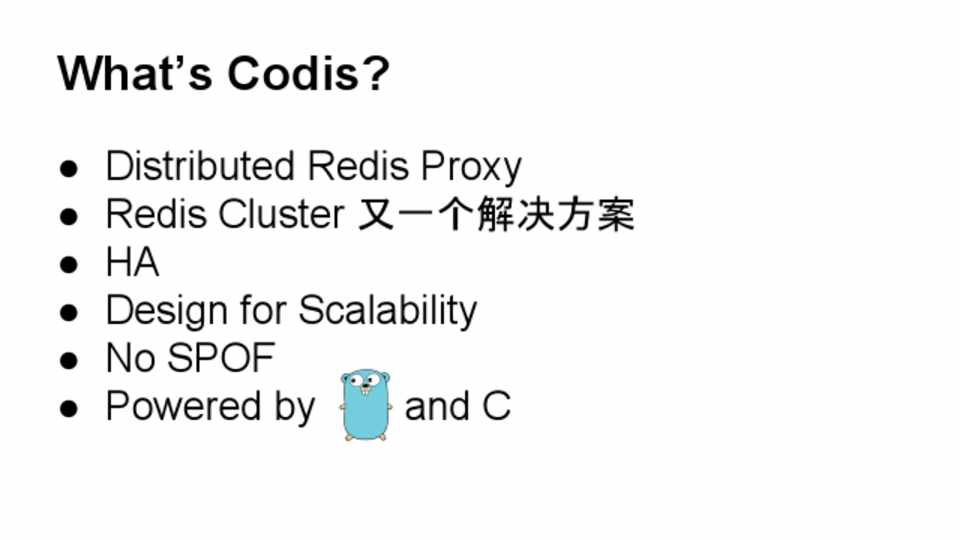

What’s Codis?

● Distributed Redis Proxy ● Redis Cluster 又一个解决方案 ● HA ● Design for Scalability ● No SPOF ● Powered by and C



第11页

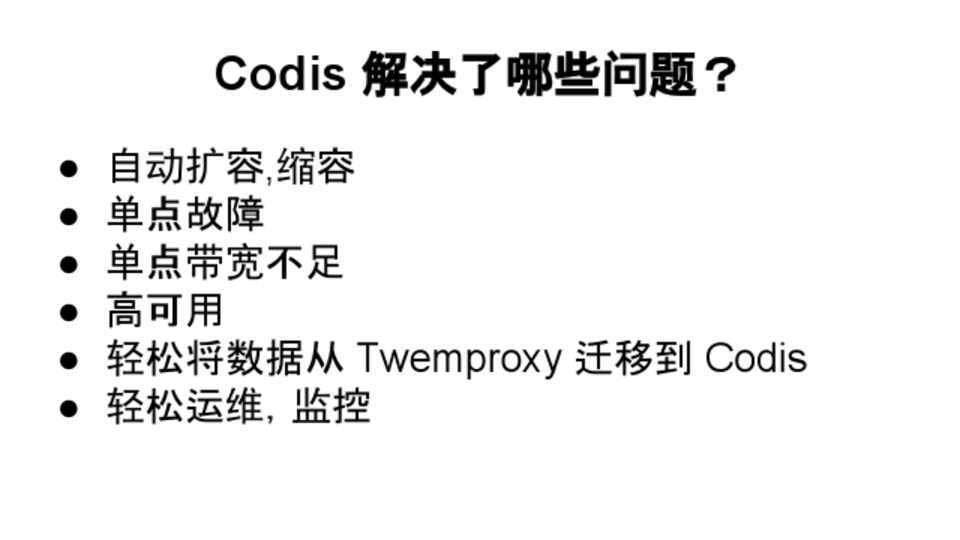

Codis 解决了哪些问题?

● 自动扩容,缩容 ● 单点故障 ● 单点带宽不足 ● 高可用 ● 轻松将数据从 Twemproxy 迁移到 Codis ● 轻松运维,监控



第12页

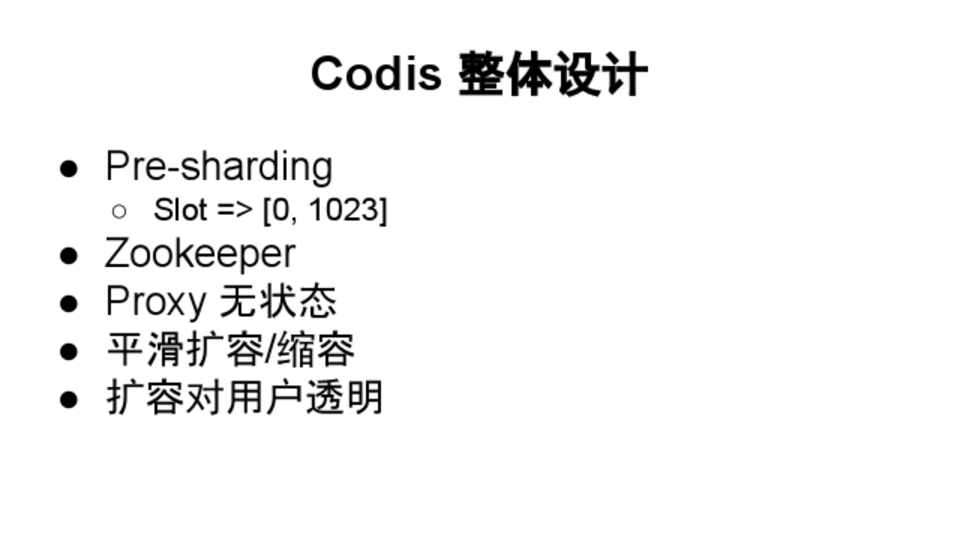

Codis 整体设计

● Pre-sharding

○ Slot => [0, 1023]

● Zookeeper ● Proxy 无状态 ● 平滑扩容/缩容 ● 扩容对用户透明



第13页

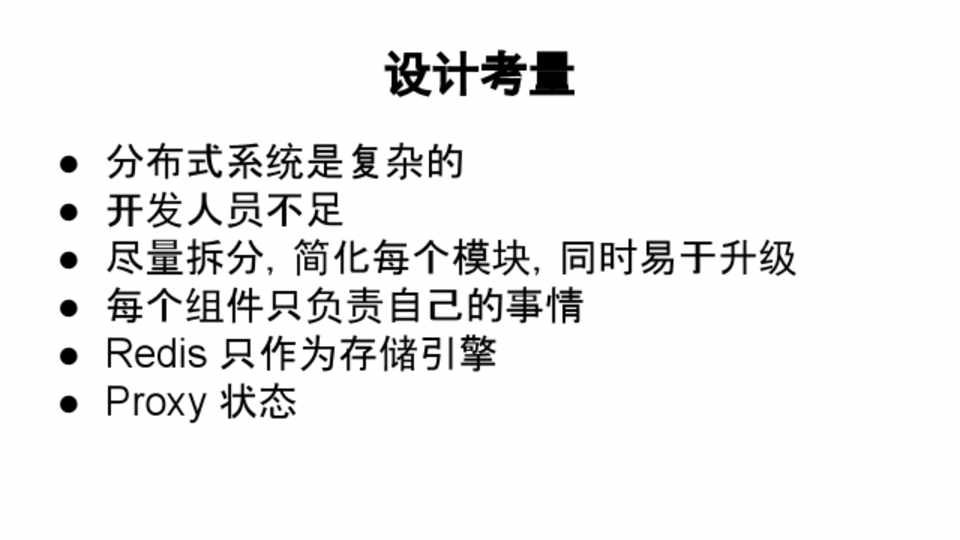

设计考量

● 分布式系统是复杂的 ● 开发人员不足 ● 尽量拆分,简化每个模块,同时易于升级 ● 每个组件只负责自己的事情 ● Redis 只作为存储引擎 ● Proxy 状态



第14页

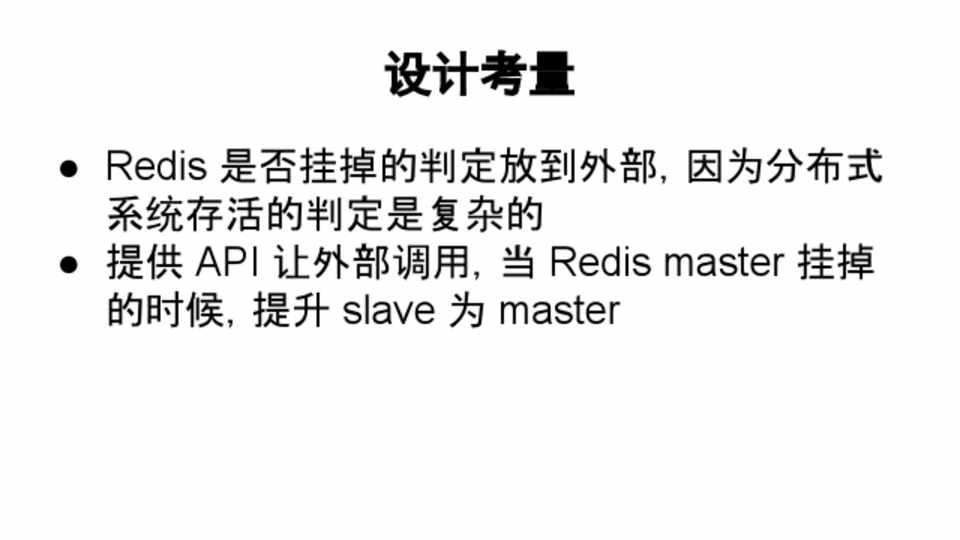

设计考量

● Redis 是否挂掉的判定放到外部,因为分布式 系统存活的判定是复杂的

● 提供 API 让外部调用,当 Redis master 挂掉 的时候,提升 slave 为 master



第15页

设计考量

● graph everything

○ slot status ○ proxy status ○ group status ○ lock ○ action



第16页

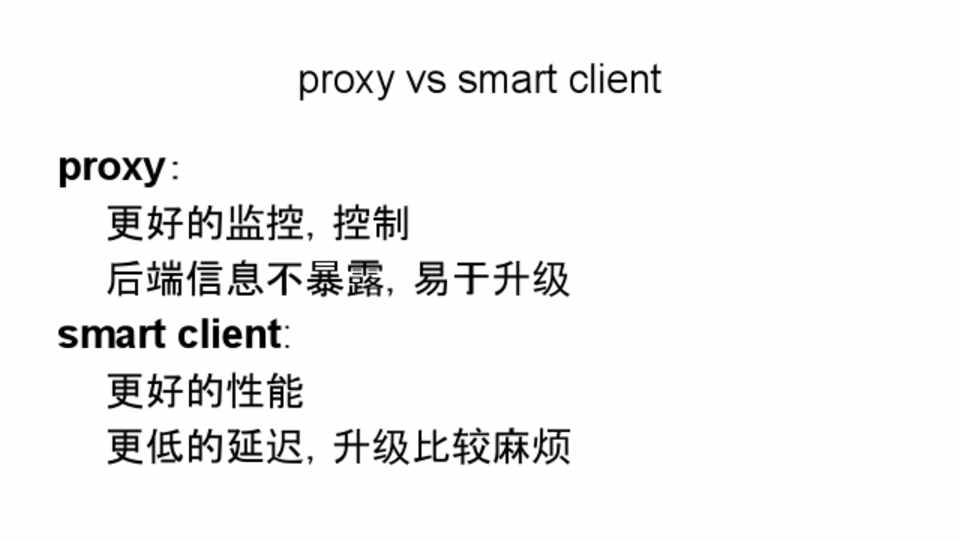

proxy vs smart client

proxy: 更好的监控,控制 后端信息不暴露,易于升级

smart client: 更好的性能 更低的延迟,升级比较麻烦



第17页

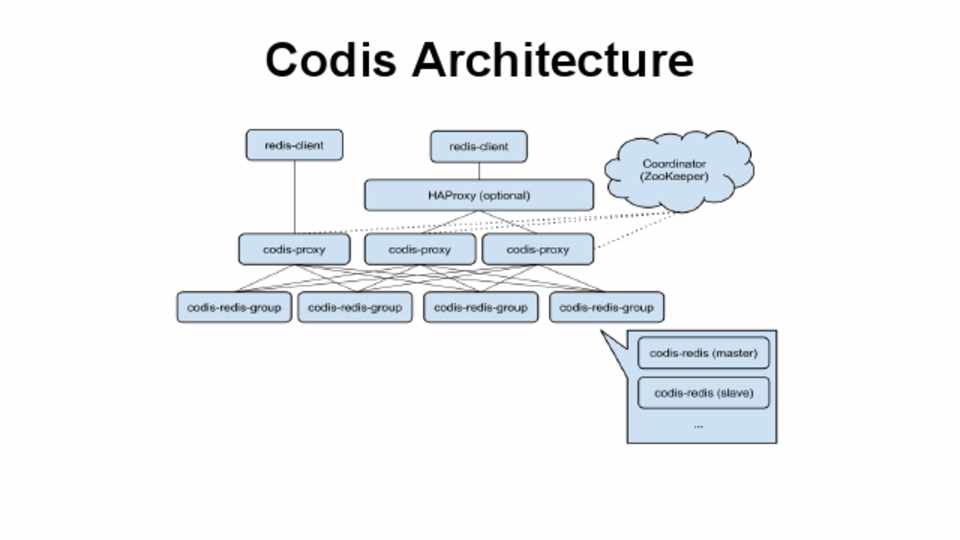

Codis Architecture



第18页

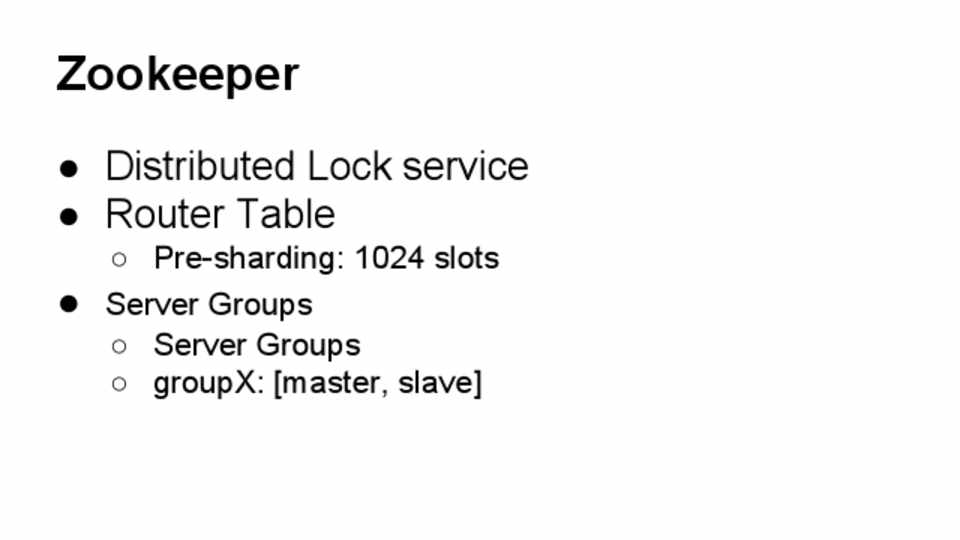

Zookeeper

● Distributed Lock service ● Router Table

○ Pre-sharding: 1024 slots

● Server Groups

○ Server Groups ○ groupX: [master, slave]



第19页

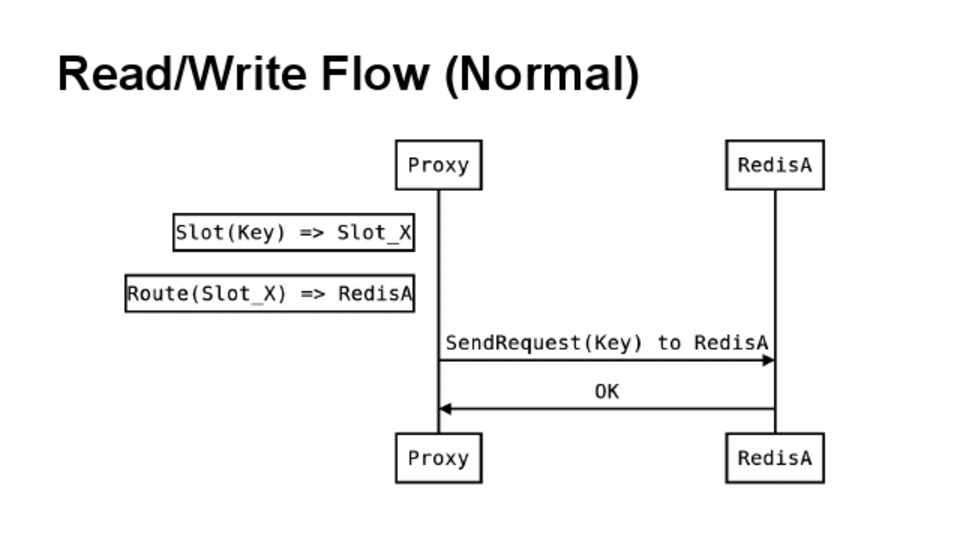

Read/Write Flow (Normal)



第20页

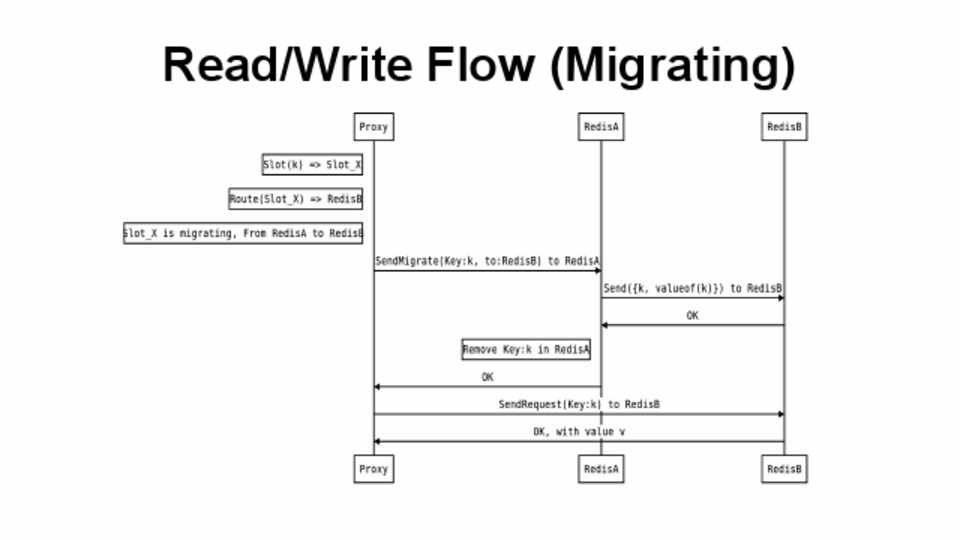

Read/Write Flow (Migrating)



第21页

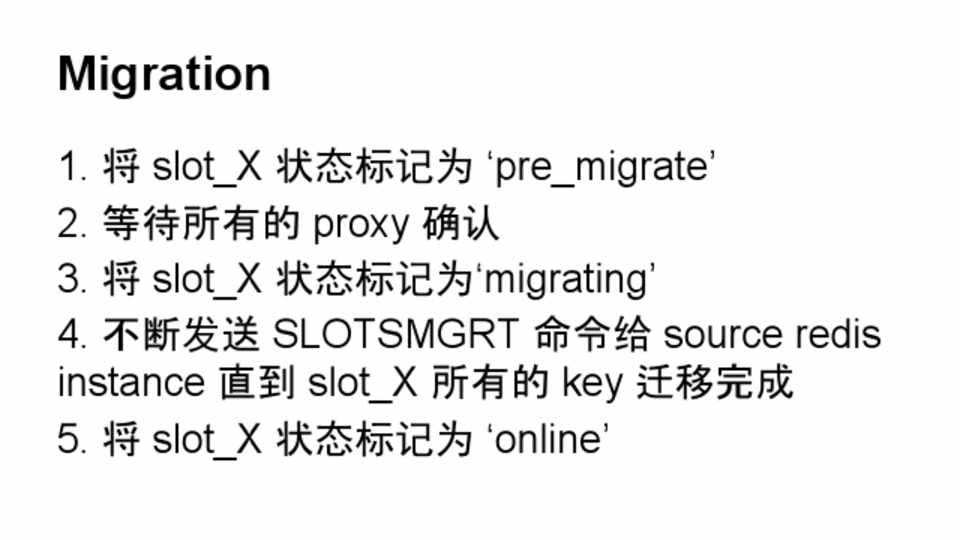

Migration

1. 将 slot_X 状态标记为 ‘pre_migrate’ 2. 等待所有的 proxy 确认 3. 将 slot_X 状态标记为‘migrating’ 4. 不断发送 SLOTSMGRT 命令给 source redis instance 直到 slot_X 所有的 key 迁移完成 5. 将 slot_X 状态标记为 ‘online’



第22页

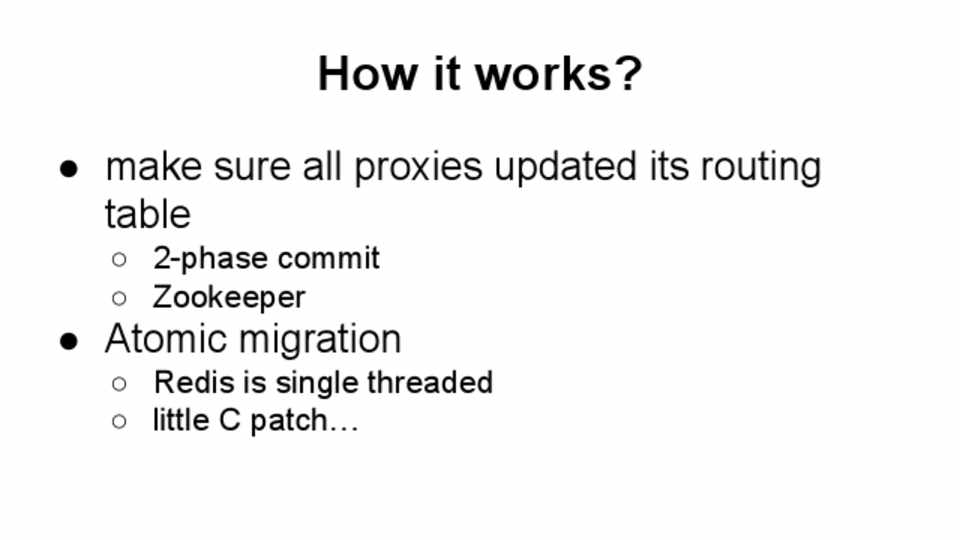

How it works?

● make sure all proxies updated its routing table

○ 2-phase commit ○ Zookeeper

● Atomic migration

○ Redis is single threaded ○ little C patch…



第23页

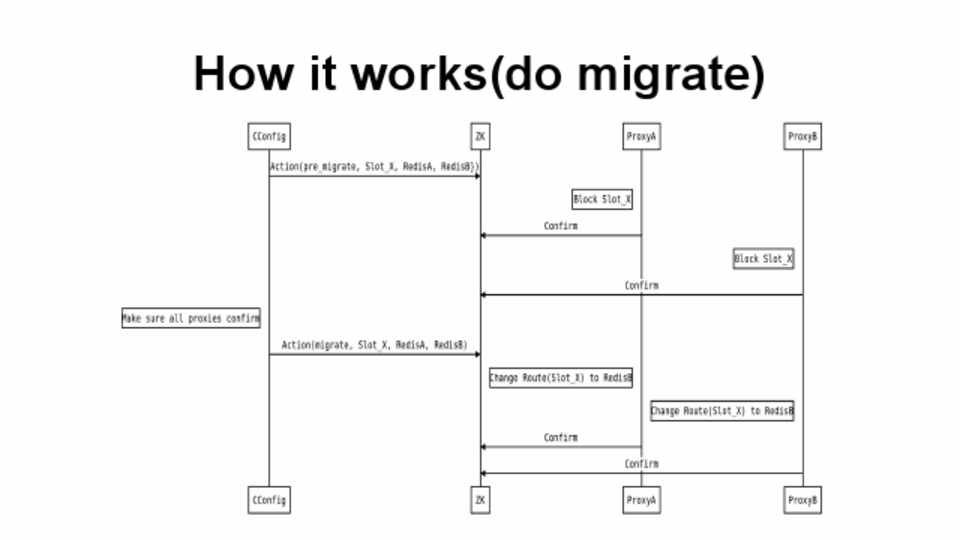

How it works(do migrate)



第24页

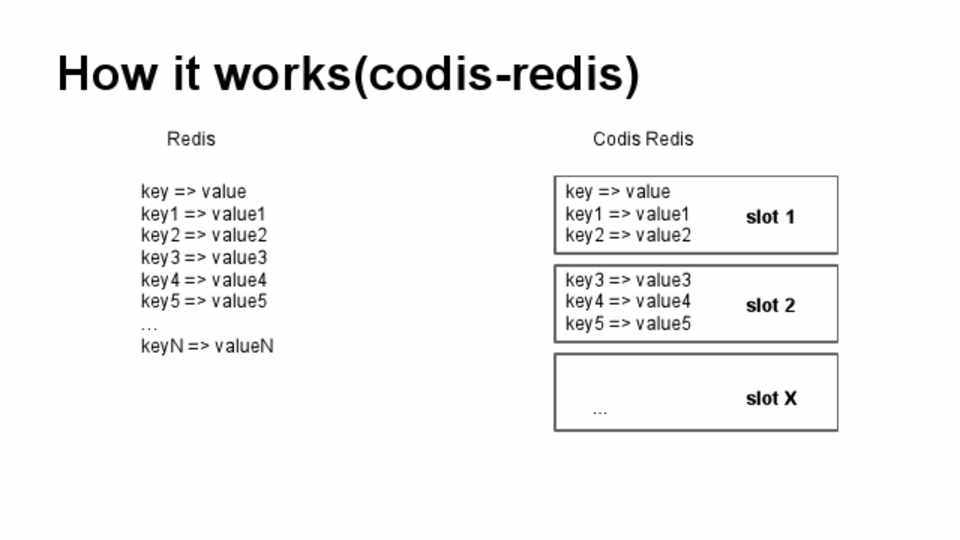

How it works(codis-redis)



Redis

key => value key1 => value1 key2 => value2 key3 => value3 key4 => value4 key5 => value5 … keyN => valueN



Codis Redis

key => value key1 => value1 key2 => value2

key3 => value3 key4 => value4 key5 => value5



...



slot 1 slot 2 slot X



第25页

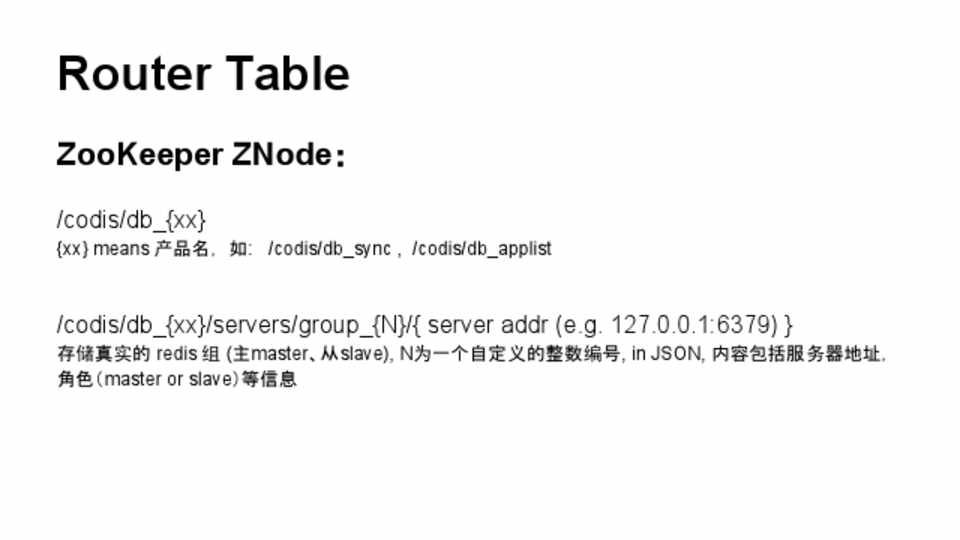

Router Table

ZooKeeper ZNode:

/codis/db_{xx}

{xx} means 产品名, 如: /codis/db_sync , /codis/db_applist

/codis/db_{xx}/servers/group_{N}/{ server addr (e.g. 127.0.0.1:6379) }

存储真实的 redis 组 (主master、从slave), N为一个自定义的整数编号, in JSON, 内容包括服务器地址, 角色(master or slave)等信息



第26页

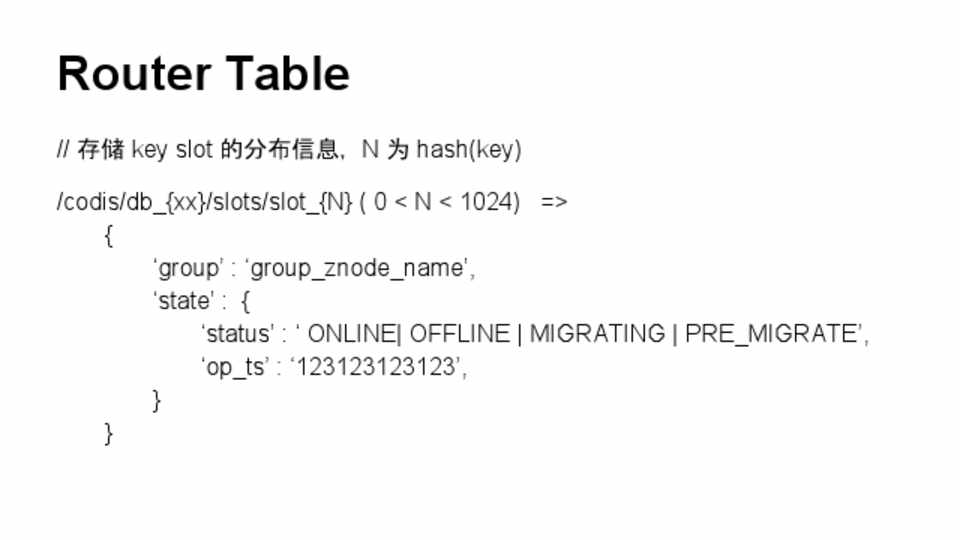

Router Table

// 存储 key slot 的分布信息, N 为 hash(key)

/codis/db_{xx}/slots/slot_{N} ( 0 < N < 1024) => { ‘group’ : ‘group_znode_name’, ‘state’ : { ‘status’ : ‘ ONLINE| OFFLINE | MIGRATING | PRE_MIGRATE’, ‘op_ts’ : ‘123123123123’, } }



第27页

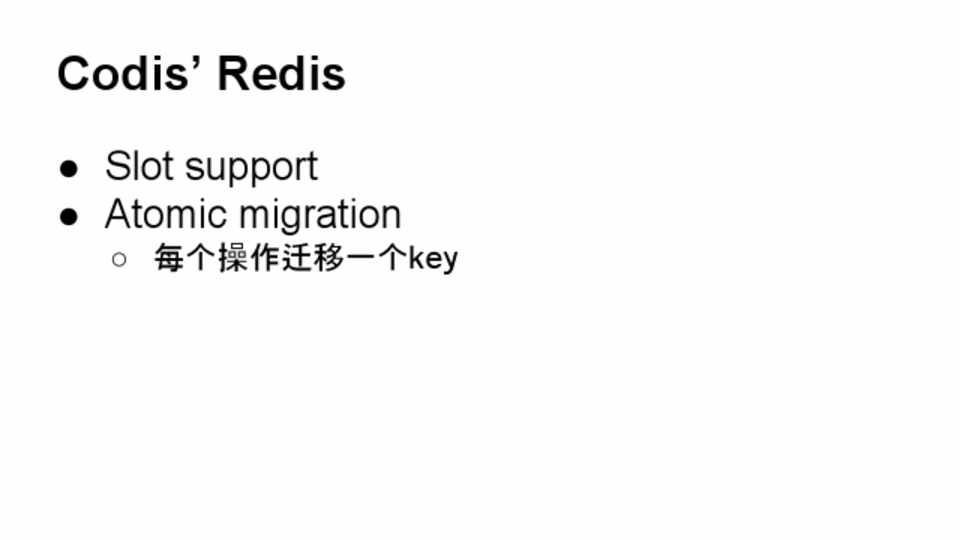

Codis’ Redis

● Slot support ● Atomic migration

○ 每个操作迁移一个key



第28页

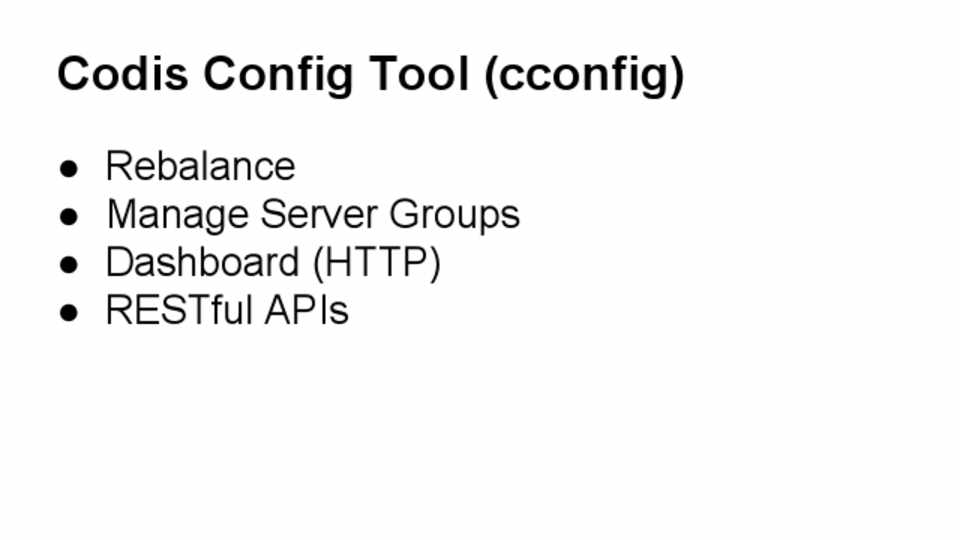

Codis Config Tool (cconfig)

● Rebalance ● Manage Server Groups ● Dashboard (HTTP) ● RESTful APIs



第29页

可是我的数据已经在 Twemproxy 上了,太大 了,还没法重建,我还懒 得写迁移脚本, 没法迁 移!!! 肿么办!!!



第30页

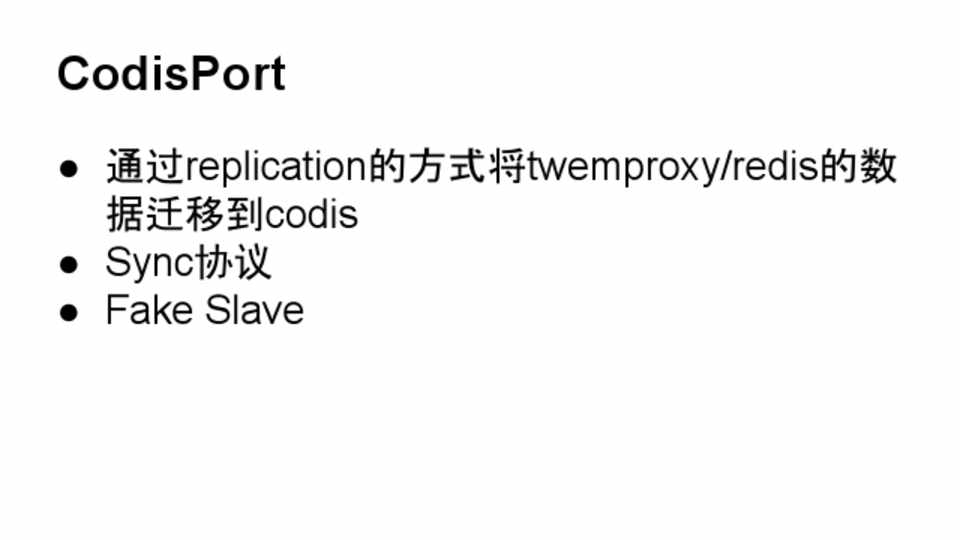

CodisPort

● 通过replication的方式将twemproxy/redis的数 据迁移到codis

● Sync协议 ● Fake Slave



第31页

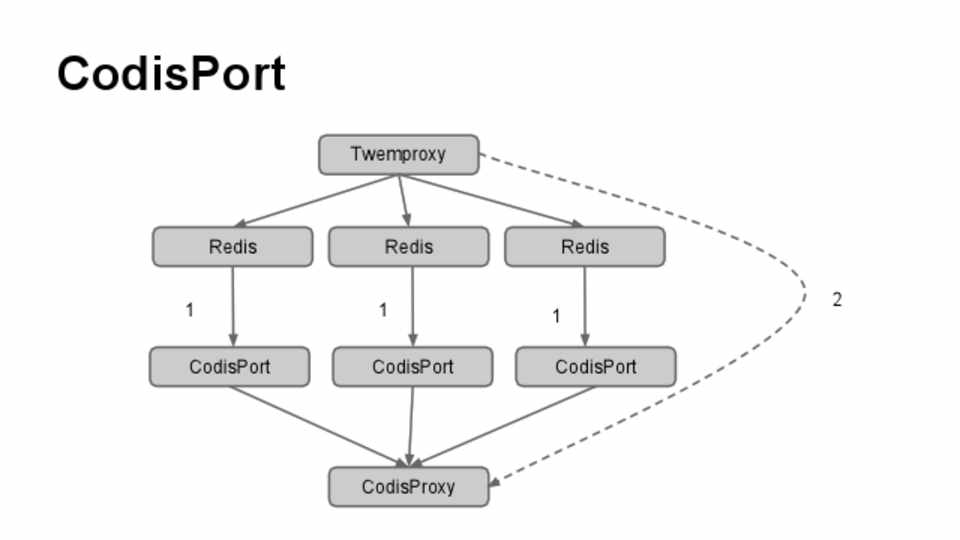

CodisPort



Twemproxy



Redis 1 CodisPort



Redis 1 CodisPort



Redis

1 CodisPort



CodisProxy





第32页

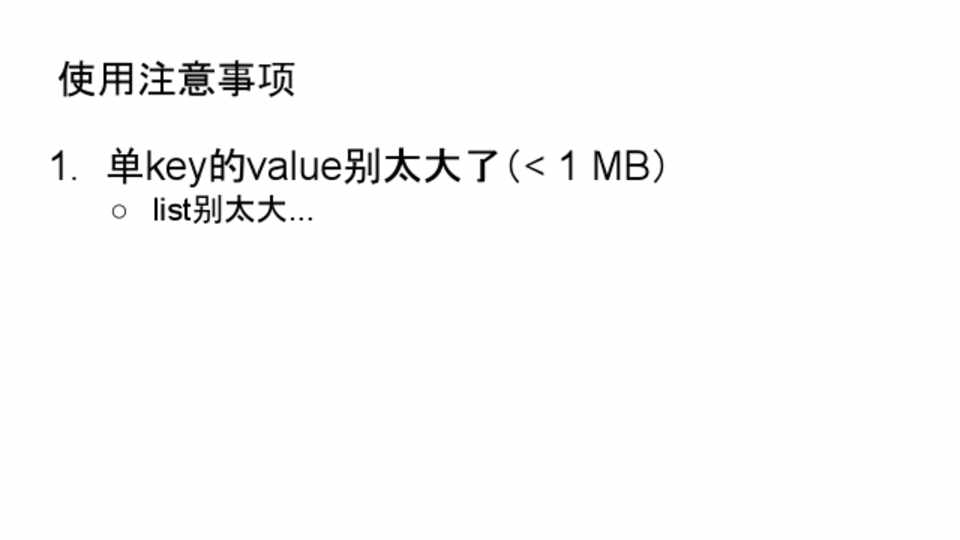

使用注意事项

1. 单key的value别太大了(< 1 MB)

○ list别太大...



第33页

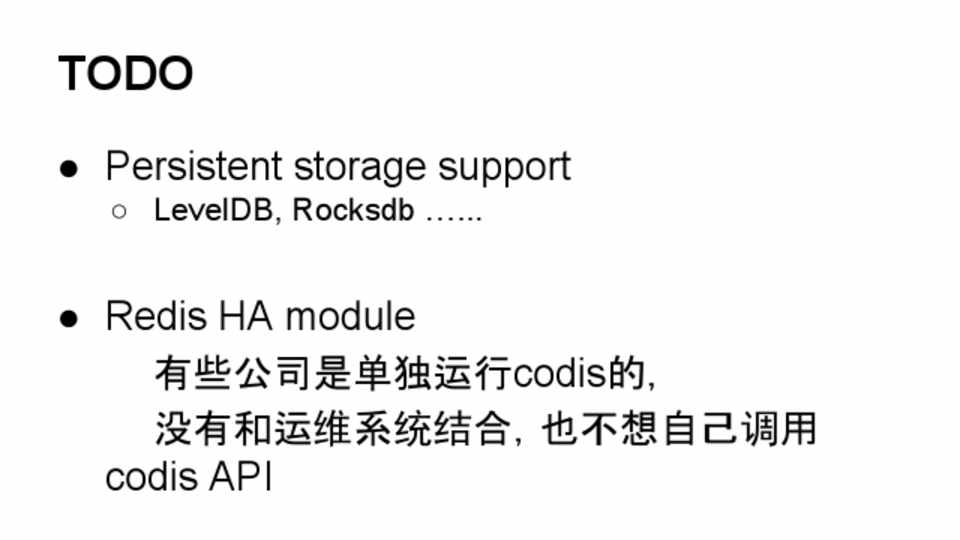

TODO

● Persistent storage support

○ LevelDB, Rocksdb …...

● Redis HA module 有些公司是单独运行codis的, 没有和运维系统结合,也不想自己调用

codis API



第34页

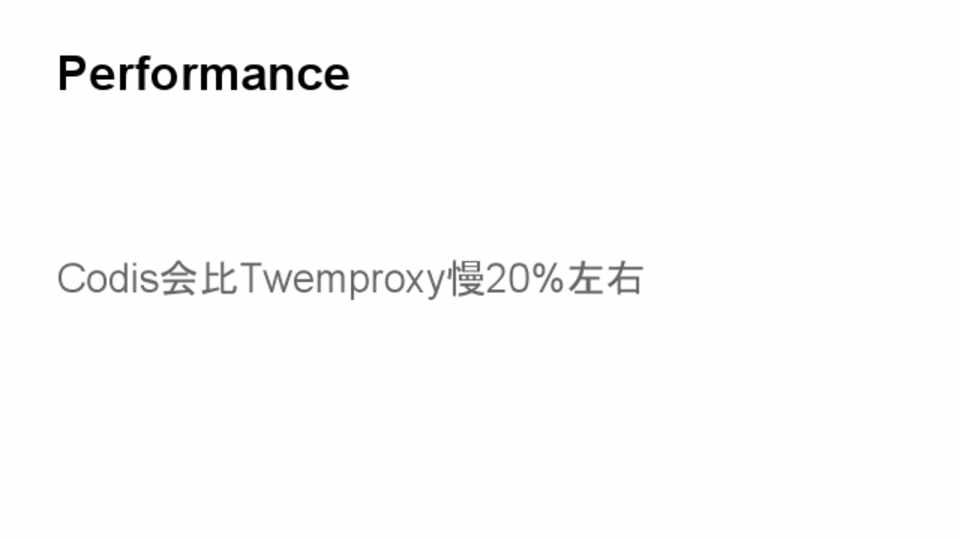

Performance

Codis会比Twemproxy慢20%左右



第35页

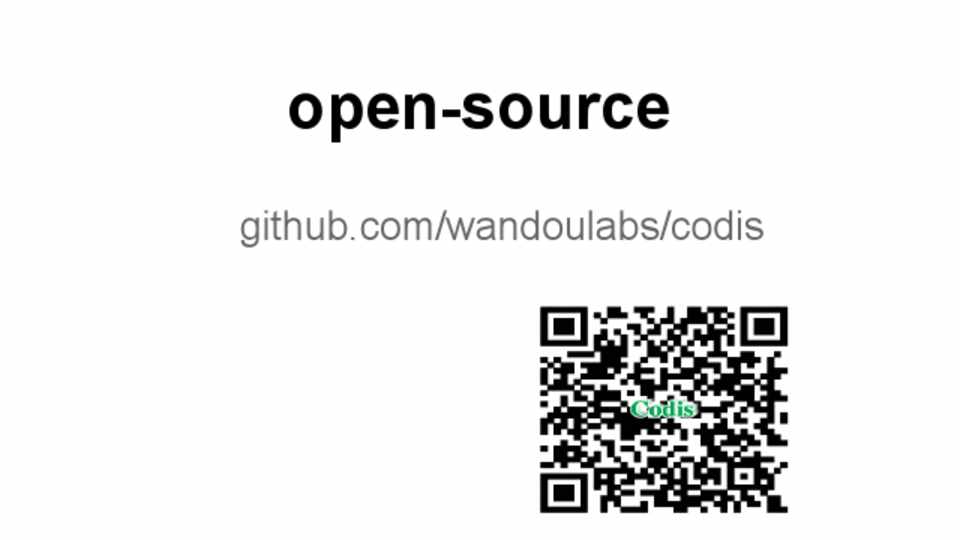

open-source

github.com/wandoulabs/codis



第36页

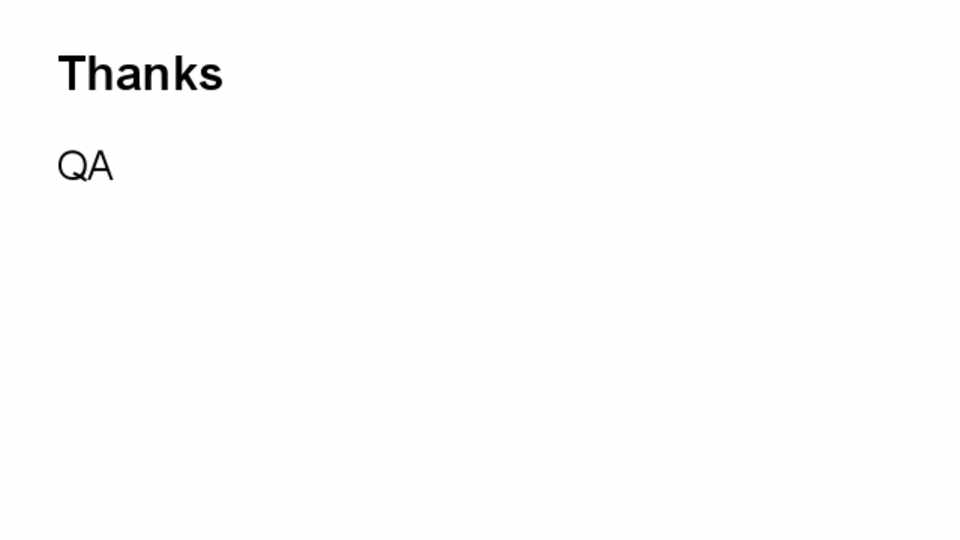

Thanks

QA
