第1页
KGTP, Linux 内核中的 GDB 快刀 kgtp.googlecode.com
朱辉 (teawater@gmail.com)
朱辉 (teawater@gmail.com)
第2页
什么是 KGTP ？
● KGTP 是 Linux kernel GDB tracepoint module 。
● KGTP 是一个 灵活 轻量级 实时 Linux 调试器 和 跟踪器 。
● 处理在线服务器上的问题。 ● 处理嵌入式系统中的问题。 ● 被一些公司使用，最主要的是在去年 1 月合入了
alibaba(taobao) 的内核 tree 。
● KGTP 是 Linux kernel GDB tracepoint module 。
● KGTP 是一个 灵活 轻量级 实时 Linux 调试器 和 跟踪器 。
● 处理在线服务器上的问题。 ● 处理嵌入式系统中的问题。 ● 被一些公司使用，最主要的是在去年 1 月合入了
alibaba(taobao) 的内核 tree 。
第3页
轻量级 代码轻量级
● 主要是开发者利用业余时间维护，所以是一个轻量级 的项目。
● 因为分析数据主要使用 GDB 所以不需要很多数据分析 代码。
另：因为对 GDB 的依赖，所以 http://code.google.com/p/gdbt/ 提 供 GDB for KGTP 支持。 x86_64 和 i386 的 static GDB 下载，还提 供 Ubuntu PPA ， Opensuse 源支持， Ubuntu, fedora, debian 等软 件都可支持直接安装。
● KGTP 20130915: gtp.c 大小 277K 13045 行
● 主要是开发者利用业余时间维护，所以是一个轻量级 的项目。
● 因为分析数据主要使用 GDB 所以不需要很多数据分析 代码。
另：因为对 GDB 的依赖，所以 http://code.google.com/p/gdbt/ 提 供 GDB for KGTP 支持。 x86_64 和 i386 的 static GDB 下载，还提 供 Ubuntu PPA ， Opensuse 源支持， Ubuntu, fedora, debian 等软 件都可支持直接安装。
● KGTP 20130915: gtp.c 大小 277K 13045 行

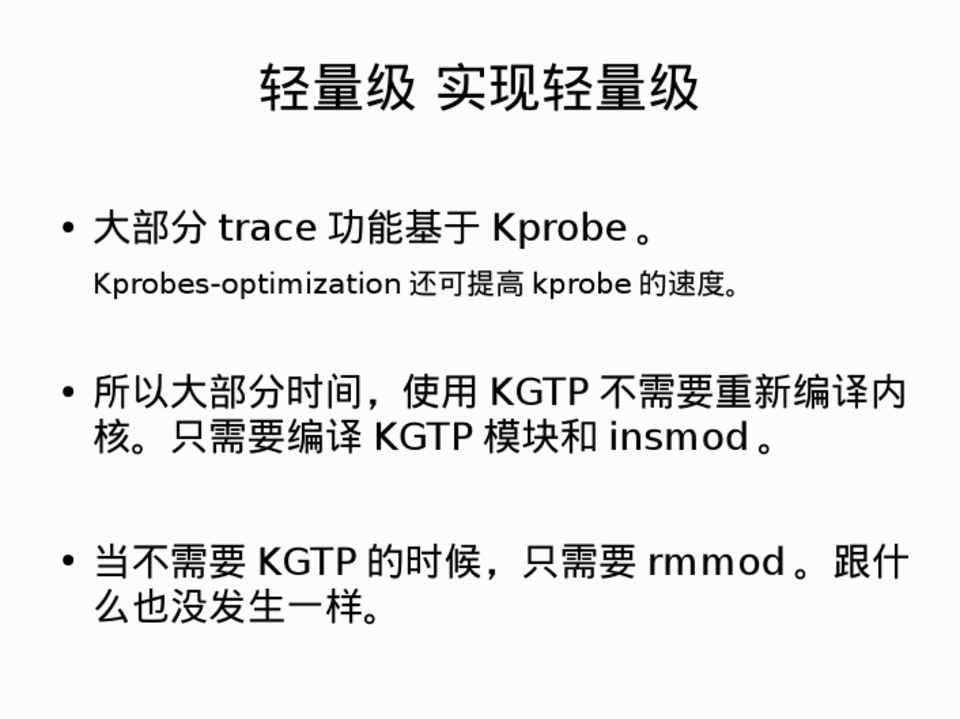

第4页
轻量级 实现轻量级
● 大部分 trace 功能基于 Kprobe 。
Kprobes-optimization 还可提高 kprobe 的速度。
● 所以大部分时间，使用 KGTP 不需要重新编译内 核。只需要编译 KGTP 模块和 insmod 。
● 当不需要 KGTP 的时候，只需要 rmmod 。跟什 么也没发生一样。
● 大部分 trace 功能基于 Kprobe 。
Kprobes-optimization 还可提高 kprobe 的速度。
● 所以大部分时间，使用 KGTP 不需要重新编译内 核。只需要编译 KGTP 模块和 insmod 。
● 当不需要 KGTP 的时候，只需要 rmmod 。跟什 么也没发生一样。

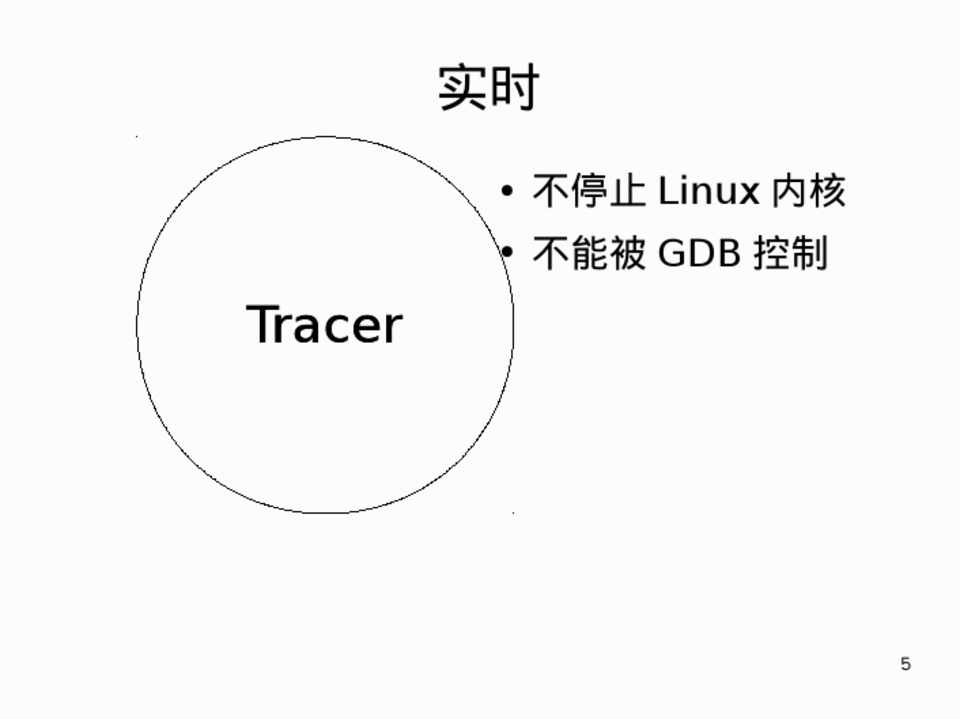

第5页
实时
Tracer
● 不停止 Linux 内核 ● 不能被 GDB 控制
Tracer
● 不停止 Linux 内核 ● 不能被 GDB 控制

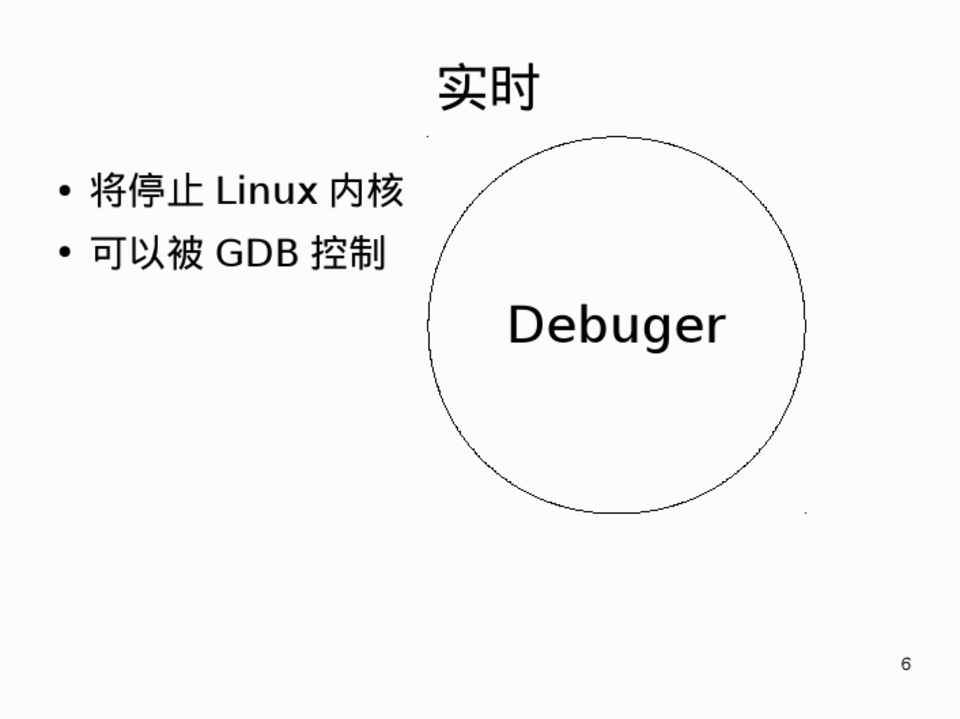

第6页
实时
● 将停止 Linux 内核 ● 可以被 GDB 控制
Debuger
● 将停止 Linux 内核 ● 可以被 GDB 控制
Debuger
第7页

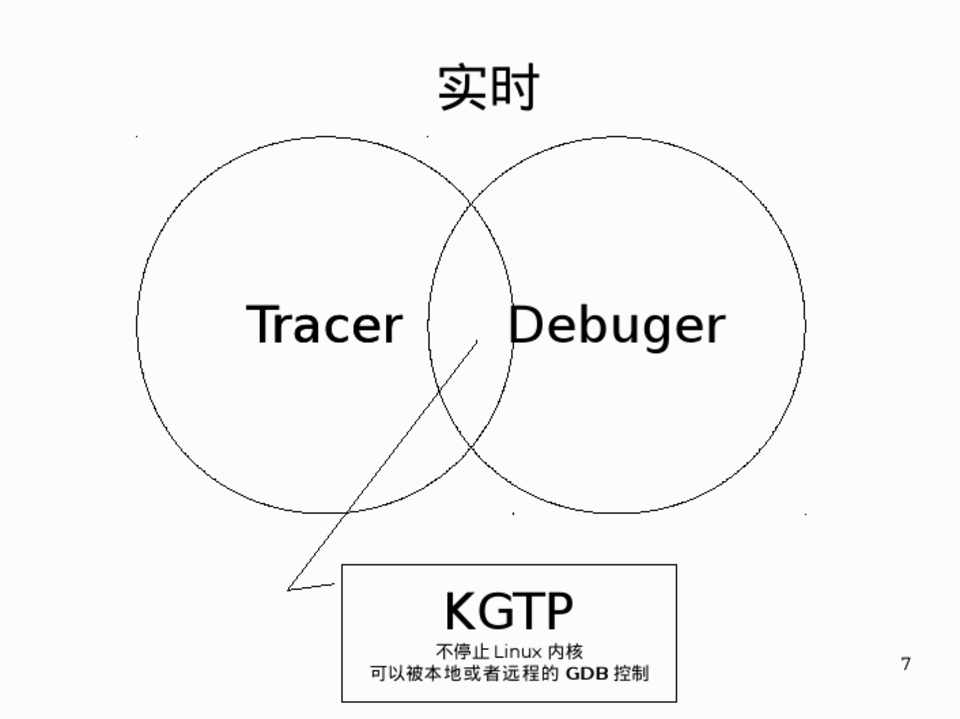

实时
Tracer Debuger
KGTP
不停止 Linux 内核 可以被本地或者远程的 GDB 控制
Tracer Debuger
KGTP
不停止 Linux 内核 可以被本地或者远程的 GDB 控制
第8页
演示助手
第9页

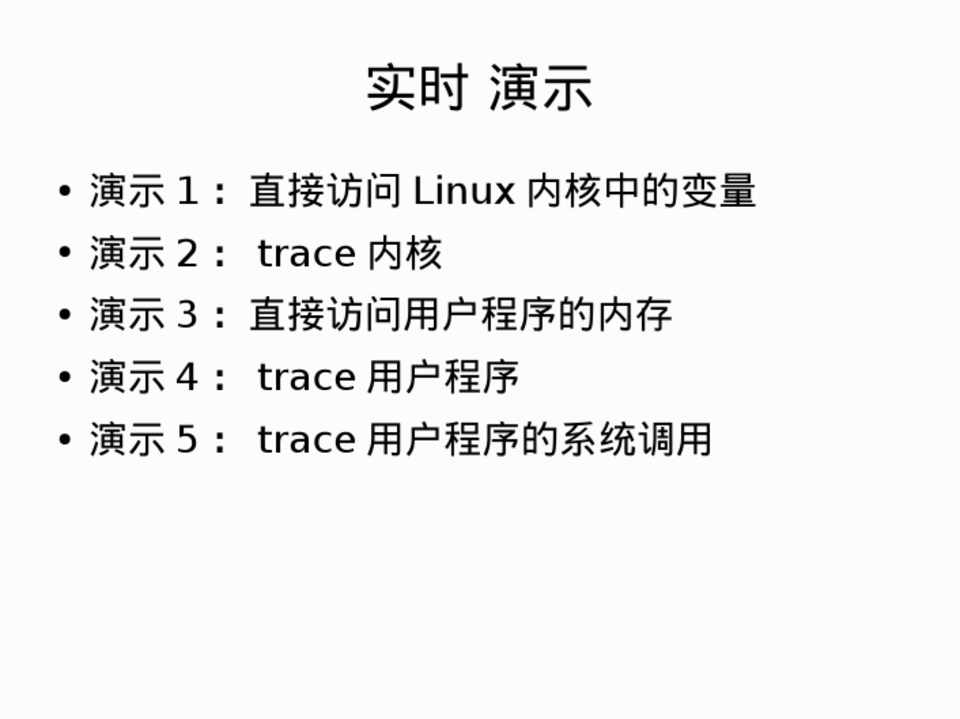

实时 演示
● 演示 1 ：直接访问 Linux 内核中的变量 ● 演示 2 ： trace 内核 ● 演示 3 ：直接访问用户程序的内存 ● 演示 4 ： trace 用户程序 ● 演示 5 ： trace 用户程序的系统调用
● 演示 1 ：直接访问 Linux 内核中的变量 ● 演示 2 ： trace 内核 ● 演示 3 ：直接访问用户程序的内存 ● 演示 4 ： trace 用户程序 ● 演示 5 ： trace 用户程序的系统调用

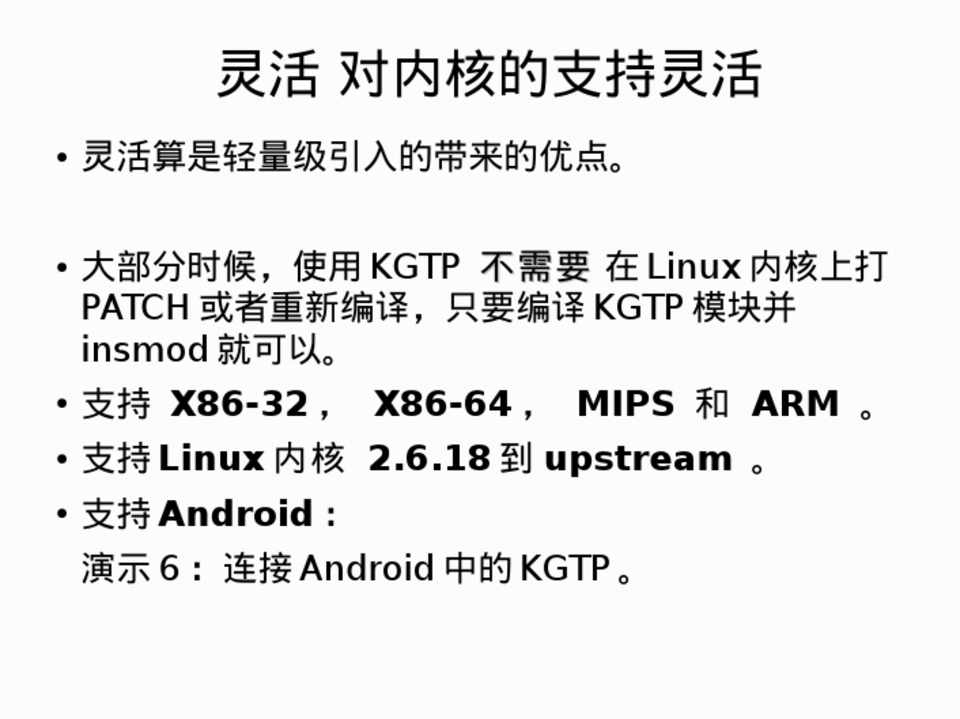

第10页
灵活 对内核的支持灵活
● 灵活算是轻量级引入的带来的优点。
● 大部分时候，使用 KGTP 不需要 在 Linux 内核上打 PATCH 或者重新编译，只要编译 KGTP 模块并 insmod 就可以。
● 支持 X86-32 ， X86-64 ， MIPS 和 ARM 。 ● 支持 Linux 内核 2.6.18 到 upstream 。 ● 支持 Android ：
演示 6 ：连接 Android 中的 KGTP 。
● 灵活算是轻量级引入的带来的优点。
● 大部分时候，使用 KGTP 不需要 在 Linux 内核上打 PATCH 或者重新编译，只要编译 KGTP 模块并 insmod 就可以。
● 支持 X86-32 ， X86-64 ， MIPS 和 ARM 。 ● 支持 Linux 内核 2.6.18 到 upstream 。 ● 支持 Android ：
演示 6 ：连接 Android 中的 KGTP 。

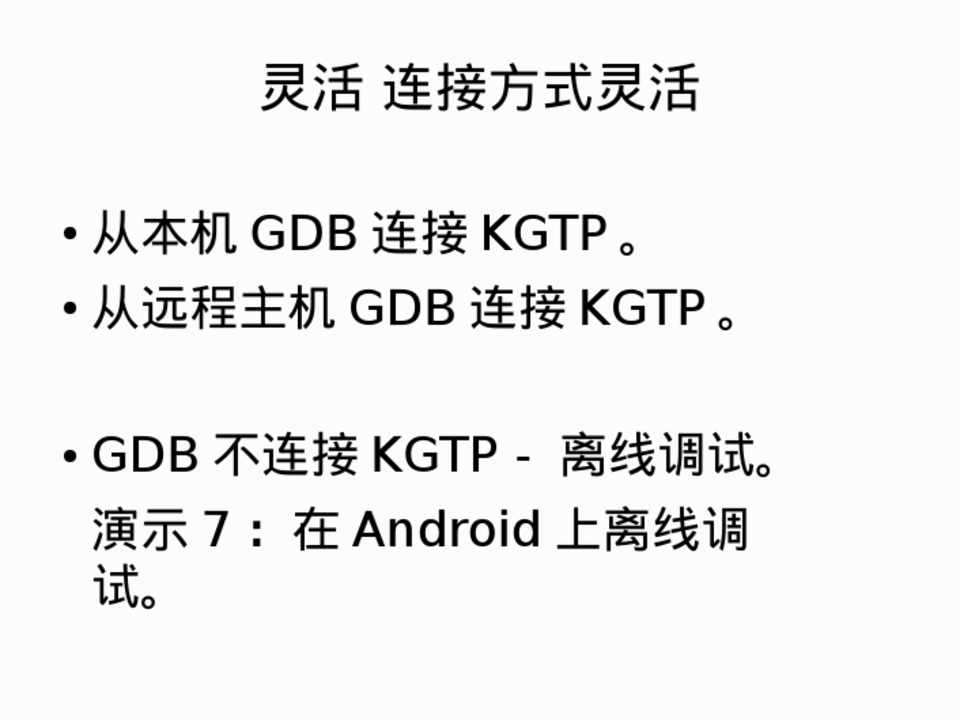

第11页
灵活 连接方式灵活
● 从本机 GDB 连接 KGTP 。 ● 从远程主机 GDB 连接 KGTP 。
● GDB 不连接 KGTP - 离线调试。 演示 7 ：在 Android 上离线调 试。
● 从本机 GDB 连接 KGTP 。 ● 从远程主机 GDB 连接 KGTP 。
● GDB 不连接 KGTP - 离线调试。 演示 7 ：在 Android 上离线调 试。
第12页

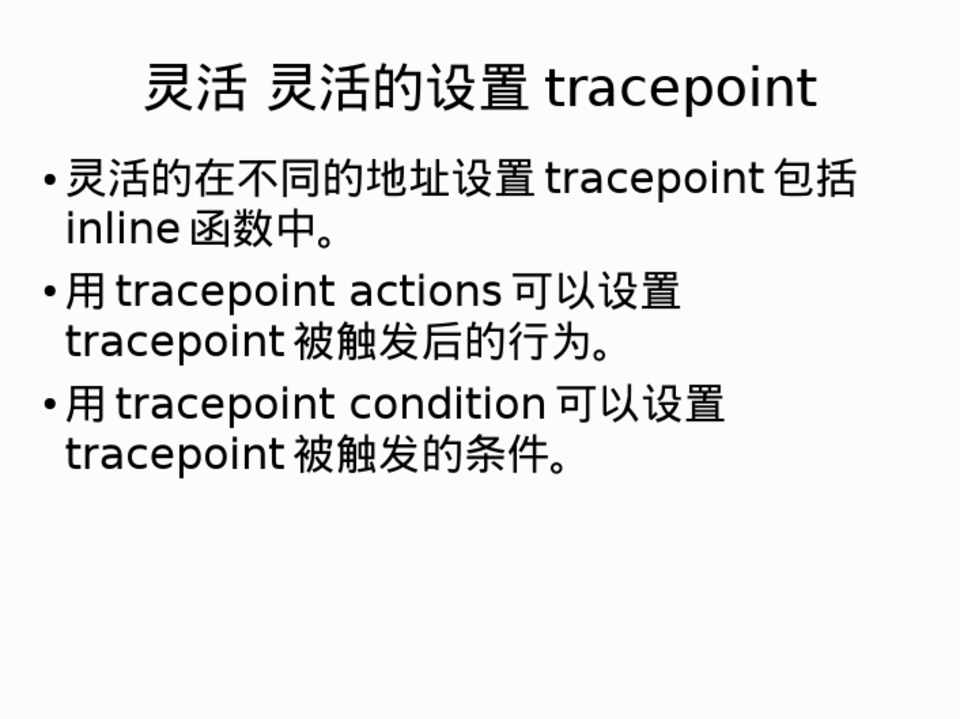

灵活 灵活的设置 tracepoint
● 灵活的在不同的地址设置 tracepoint 包括 inline 函数中。
● 用 tracepoint actions 可以设置 tracepoint 被触发后的行为。
● 用 tracepoint condition 可以设置 tracepoint 被触发的条件。
● 灵活的在不同的地址设置 tracepoint 包括 inline 函数中。
● 用 tracepoint actions 可以设置 tracepoint 被触发后的行为。
● 用 tracepoint condition 可以设置 tracepoint 被触发的条件。
第13页

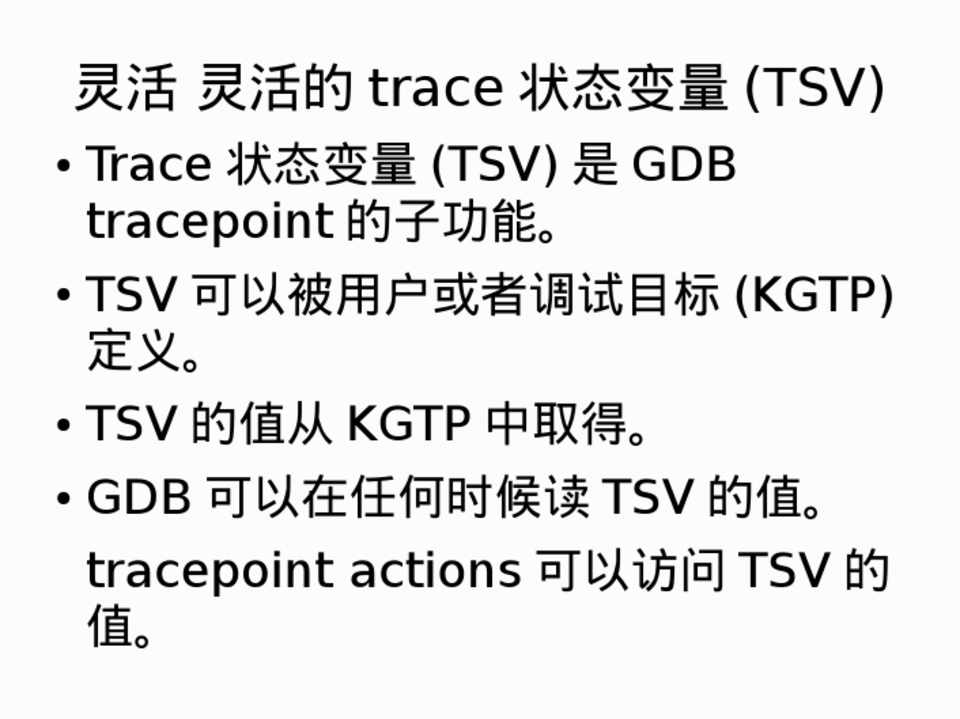

灵活 灵活的 trace 状态变量 (TSV)
● Trace 状态变量 (TSV) 是 GDB tracepoint 的子功能。
● TSV 可以被用户或者调试目标 (KGTP) 定义。
● TSV 的值从 KGTP 中取得。 ● GDB 可以在任何时候读 TSV 的值。
tracepoint actions 可以访问 TSV 的 值。
● Trace 状态变量 (TSV) 是 GDB tracepoint 的子功能。
● TSV 可以被用户或者调试目标 (KGTP) 定义。
● TSV 的值从 KGTP 中取得。 ● GDB 可以在任何时候读 TSV 的值。
tracepoint actions 可以访问 TSV 的 值。

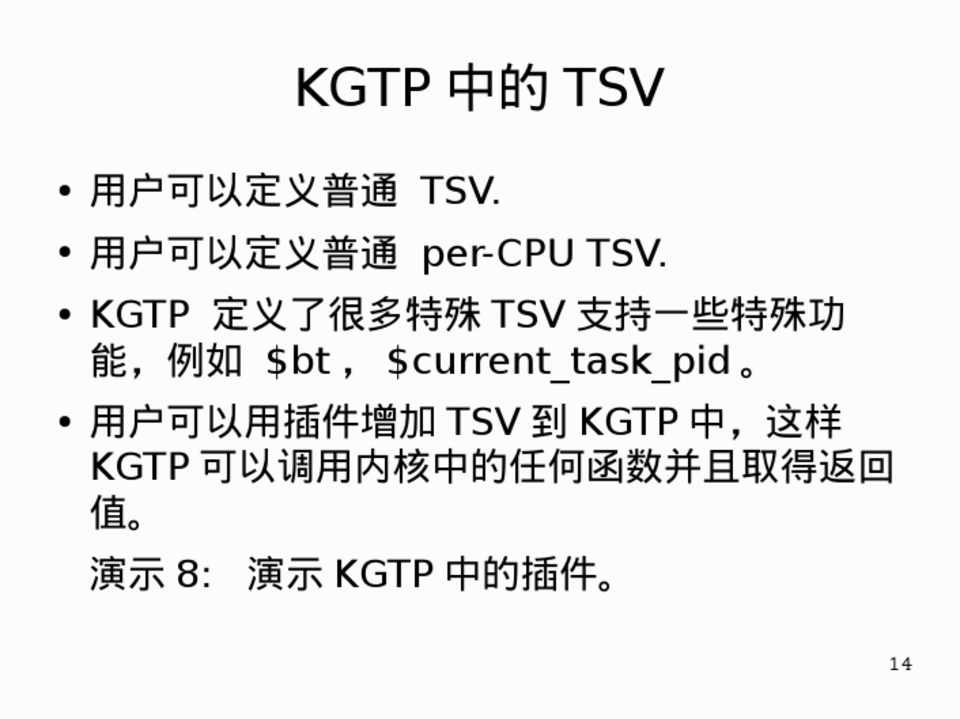

第14页
KGTP 中的 TSV
● 用户可以定义普通 TSV. ● 用户可以定义普通 per-CPU TSV. ● KGTP 定义了很多特殊 TSV 支持一些特殊功
能，例如 $bt ， $current_task_pid 。 ● 用户可以用插件增加 TSV 到 KGTP 中，这样
KGTP 可以调用内核中的任何函数并且取得返回 值。 演示 8: 演示 KGTP 中的插件。
● 用户可以定义普通 TSV. ● 用户可以定义普通 per-CPU TSV. ● KGTP 定义了很多特殊 TSV 支持一些特殊功
能，例如 $bt ， $current_task_pid 。 ● 用户可以用插件增加 TSV 到 KGTP 中，这样
KGTP 可以调用内核中的任何函数并且取得返回 值。 演示 8: 演示 KGTP 中的插件。
第15页

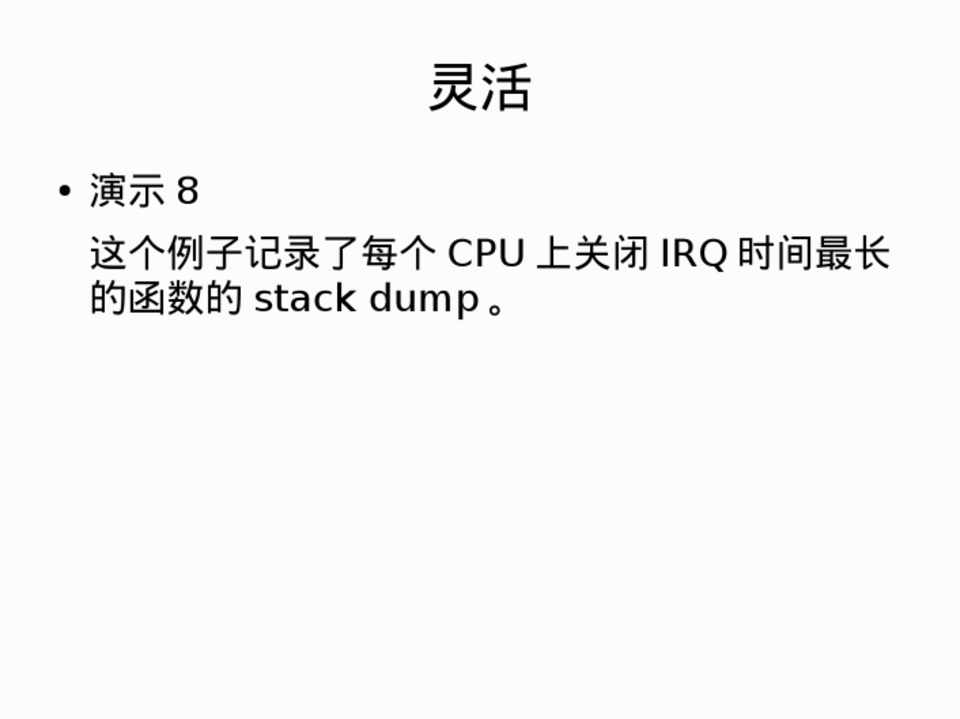

灵活
● 演示 8 这个例子记录了每个 CPU 上关闭 IRQ 时间最长 的函数的 stack dump 。
● 演示 8 这个例子记录了每个 CPU 上关闭 IRQ 时间最长 的函数的 stack dump 。
第16页

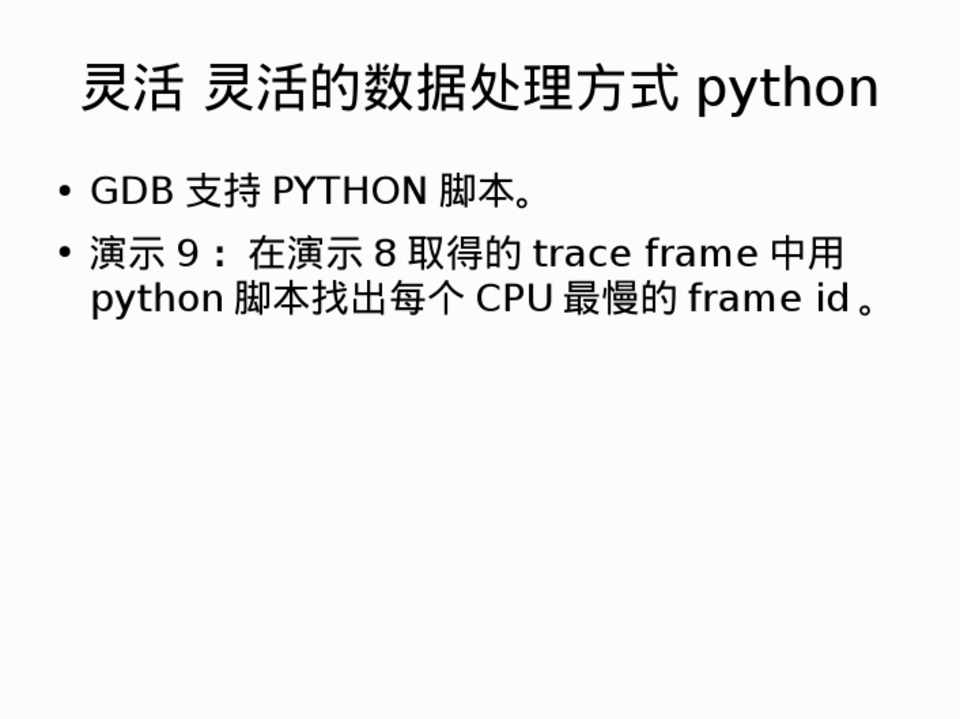

灵活 灵活的数据处理方式 python
● GDB 支持 PYTHON 脚本。 ● 演示 9 ：在演示 8 取得的 trace frame 中用
python 脚本找出每个 CPU 最慢的 frame id 。
● GDB 支持 PYTHON 脚本。 ● 演示 9 ：在演示 8 取得的 trace frame 中用
python 脚本找出每个 CPU 最慢的 frame id 。

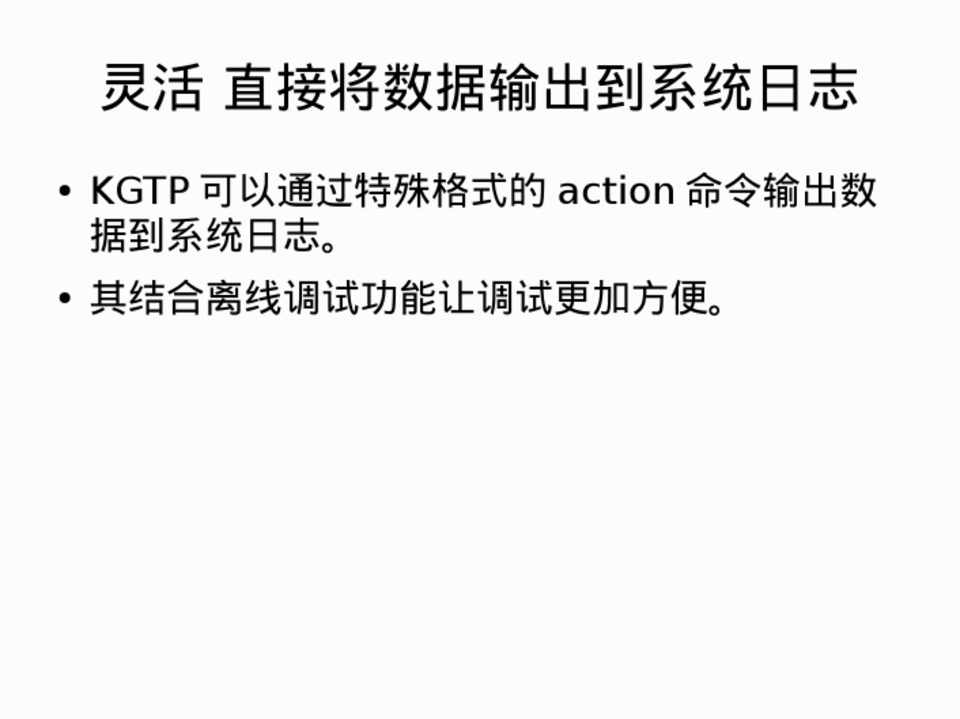

第17页
灵活 直接将数据输出到系统日志
● KGTP 可以通过特殊格式的 action 命令输出数 据到系统日志。
● 其结合离线调试功能让调试更加方便。
● KGTP 可以通过特殊格式的 action 命令输出数 据到系统日志。
● 其结合离线调试功能让调试更加方便。
第18页

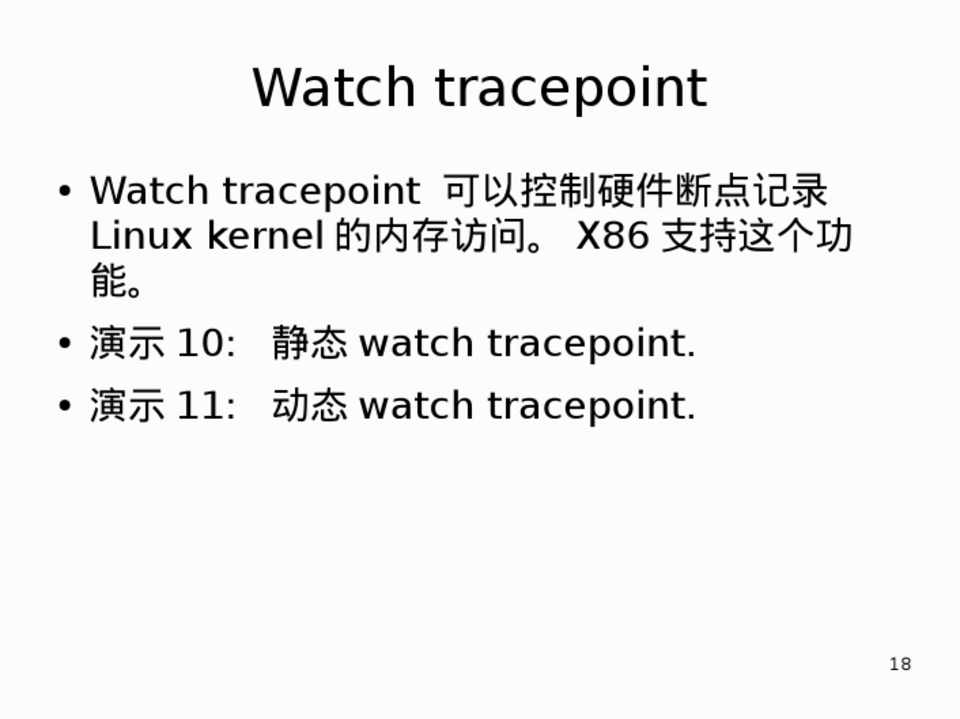

Watch tracepoint
● Watch tracepoint 可以控制硬件断点记录 Linux kernel 的内存访问。 X86 支持这个功 能。
● 演示 10: 静态 watch tracepoint. ● 演示 11: 动态 watch tracepoint.
● Watch tracepoint 可以控制硬件断点记录 Linux kernel 的内存访问。 X86 支持这个功 能。
● 演示 10: 静态 watch tracepoint. ● 演示 11: 动态 watch tracepoint.

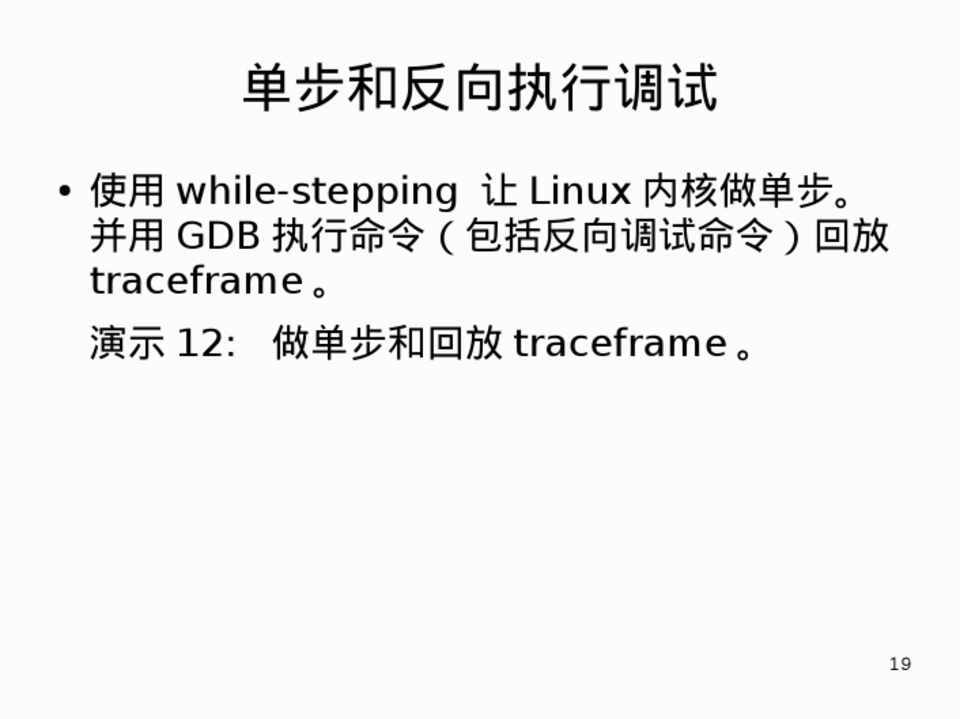

第19页
单步和反向执行调试
● 使用 while-stepping 让 Linux 内核做单步。 并用 GDB 执行命令（包括反向调试命令）回放 traceframe 。 演示 12: 做单步和回放 traceframe 。
● 使用 while-stepping 让 Linux 内核做单步。 并用 GDB 执行命令（包括反向调试命令）回放 traceframe 。 演示 12: 做单步和回放 traceframe 。
第20页
Python script
KGTP 的结构
Target remote
memory others regs
GDBRSP
Tfile format Target tfile GDB
SYSFS KGTP
Kprobe
Ring buffer of KGTP Linux Kernel
KGTP 的结构
Target remote
memory others regs
GDBRSP
Tfile format Target tfile GDB
SYSFS KGTP
Kprobe
Ring buffer of KGTP Linux Kernel
第21页

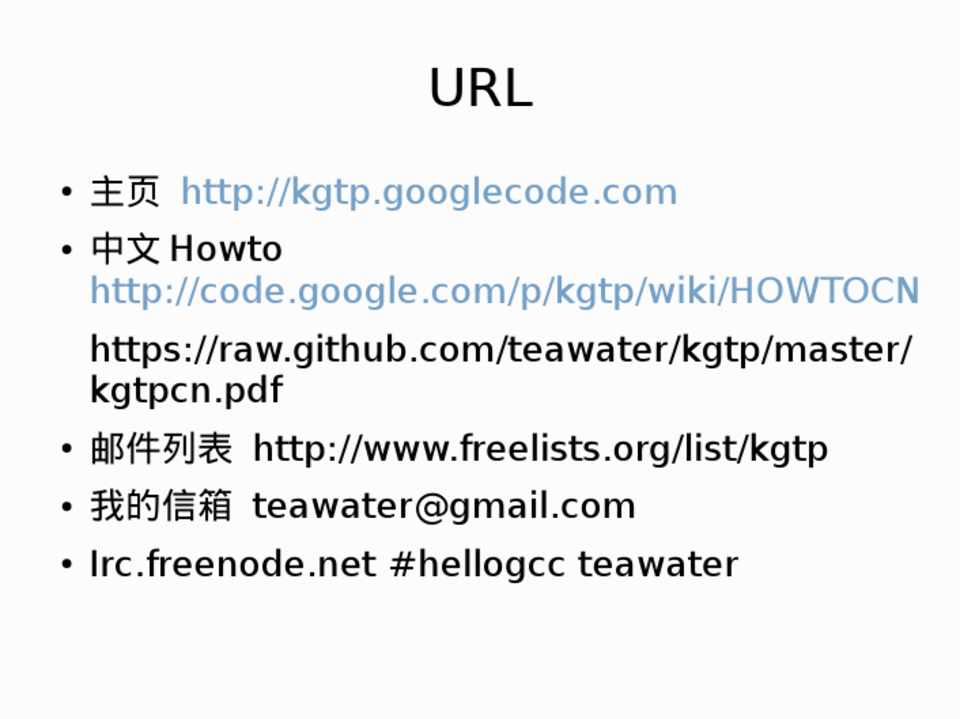

URL
● 主页 http://kgtp.googlecode.com ● 中文 Howto
http://code.google.com/p/kgtp/wiki/HOWTOCN https://raw.github.com/teawater/kgtp/master/ kgtpcn.pdf ● 邮件列表 http://www.freelists.org/list/kgtp ● 我的信箱 teawater@gmail.com ● Irc.freenode.net #hellogcc teawater
● 主页 http://kgtp.googlecode.com ● 中文 Howto
http://code.google.com/p/kgtp/wiki/HOWTOCN https://raw.github.com/teawater/kgtp/master/ kgtpcn.pdf ● 邮件列表 http://www.freelists.org/list/kgtp ● 我的信箱 teawater@gmail.com ● Irc.freenode.net #hellogcc teawater
第22页
谢谢！ 问题？
