Blink:阿里新一代实时计算引擎

发布者 kernal
发布于 1492610706947  浏览 1135 关键词 框架
分享到

第1页

Blink:阿里新一代实时计算引擎

马国维 2017.4



第3页

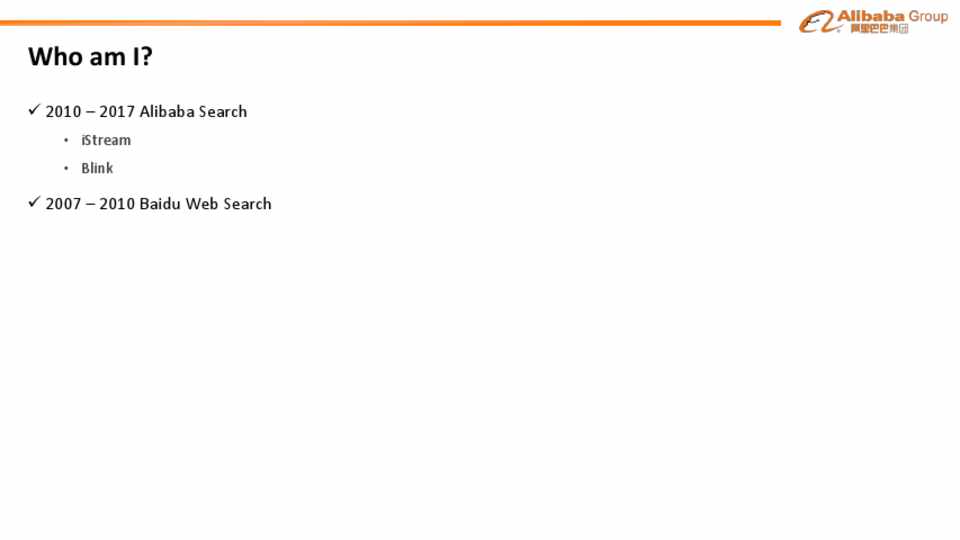

Who am I?

 2010 – 2017 Alibaba Search

• iStream • Blink

 2007 – 2010 Baidu Web Search



第4页

Outline



1 The Streaming Architecture 2 What is Flink 3 What is Blink 4 Future Plans



第5页

The streaming architecture

Part I



第6页

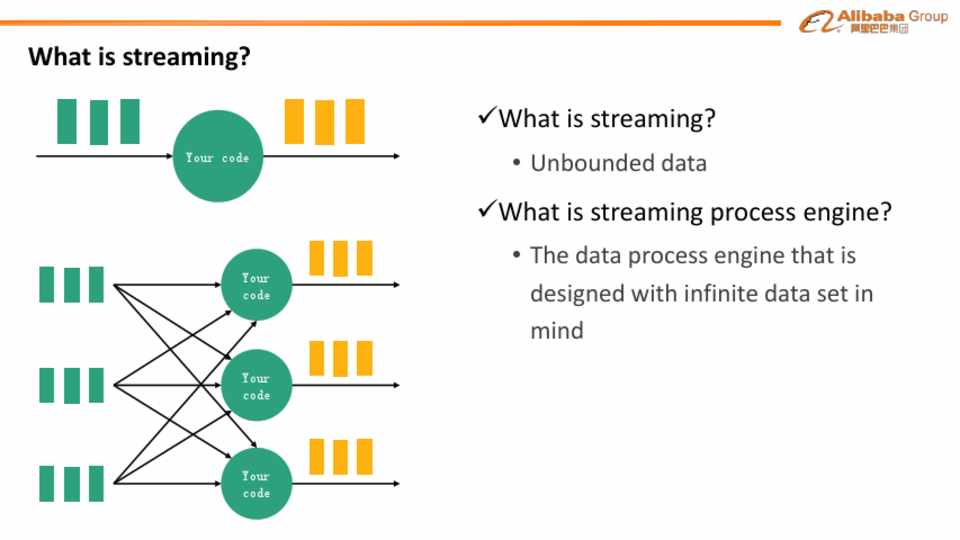

What is streaming?

Your code

Your code

Your code

Your code



What is streaming?

• Unbounded data

What is streaming process engine?

• The data process engine that is designed with infinite data set in mind



第7页

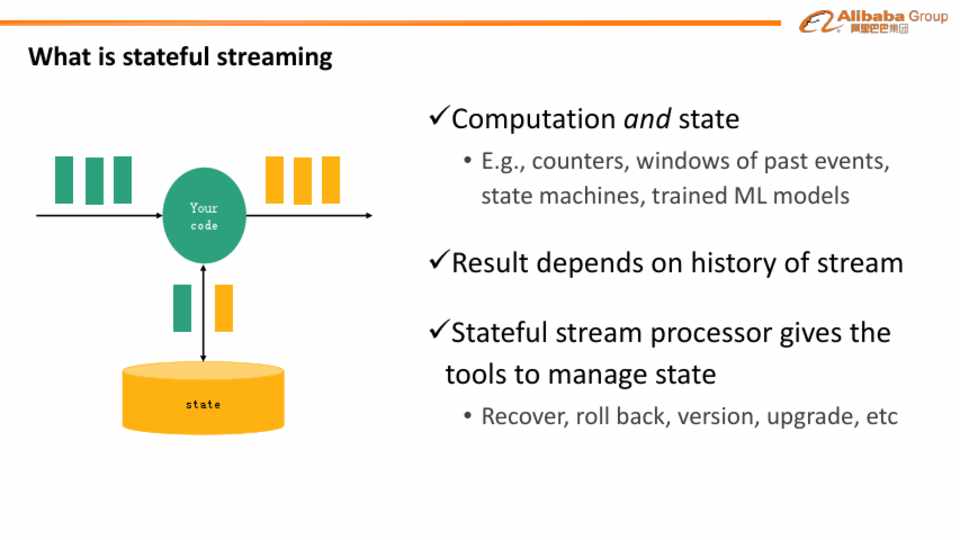

What is stateful streaming

Your code

state



Computation and state

• E.g., counters, windows of past events, state machines, trained ML models

Result depends on history of stream

Stateful stream processor gives the tools to manage state

• Recover, roll back, version, upgrade, etc



第8页

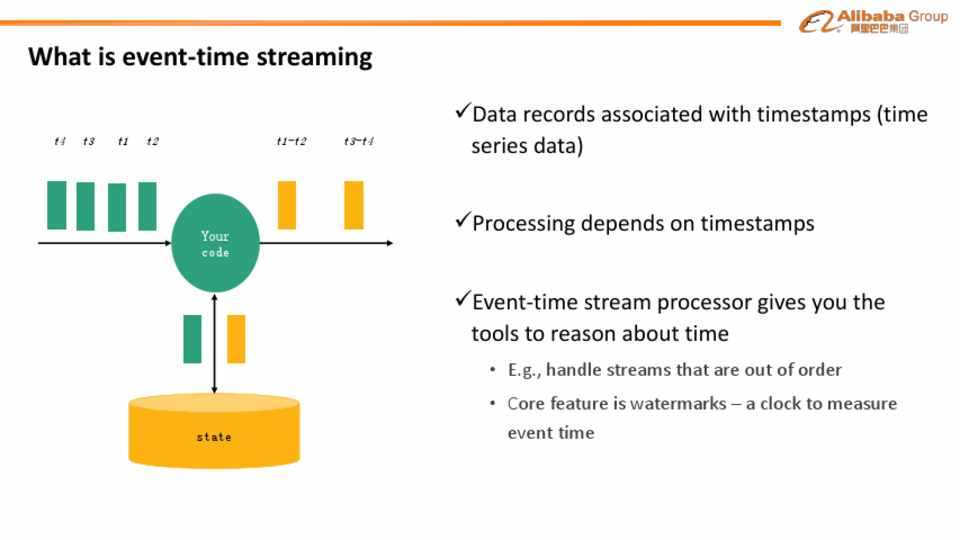

What is event-time streaming



t4 t3 t1 t2



t1-t2



t3-t4



Your code



state



Data records associated with timestamps (time series data)

Processing depends on timestamps

Event-time stream processor gives you the tools to reason about time

• E.g., handle streams that are out of order • Core feature is watermarks – a clock to measure

event time



第9页

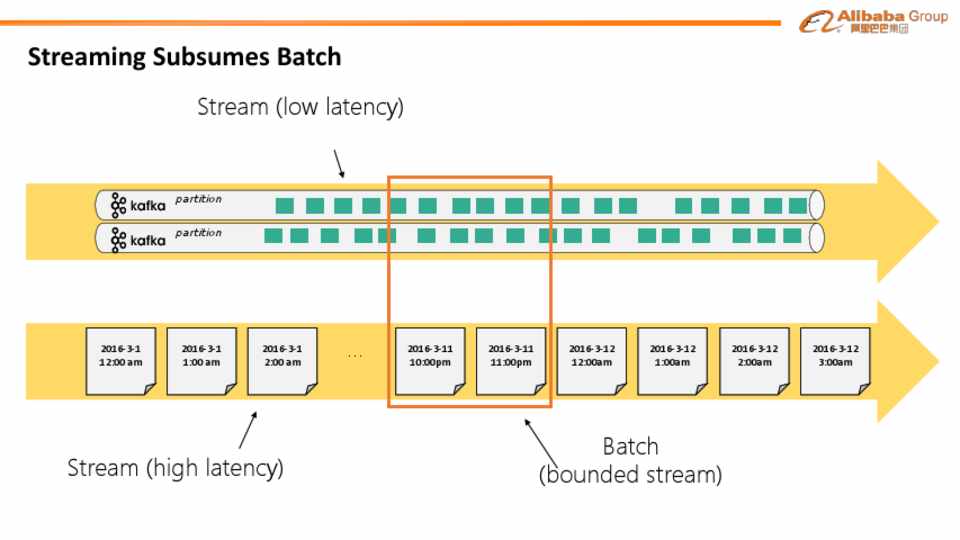

Streaming Subsumes Batch

Stream (low latency)

partition partition



…2016-3-1



2016-3-1



2016-3-1



2016-3-11



2016-3-11



2016-3-12



2016-3-12



2016-3-12



2016-3-12



12:00 am



1:00 am



2:00 am



10:00pm



11:00pm



12:00am



1:00am



2:00am



3:00am



Stream (high latency)



Batch (bounded stream)



第10页

What is Flink?

Part 2



第11页

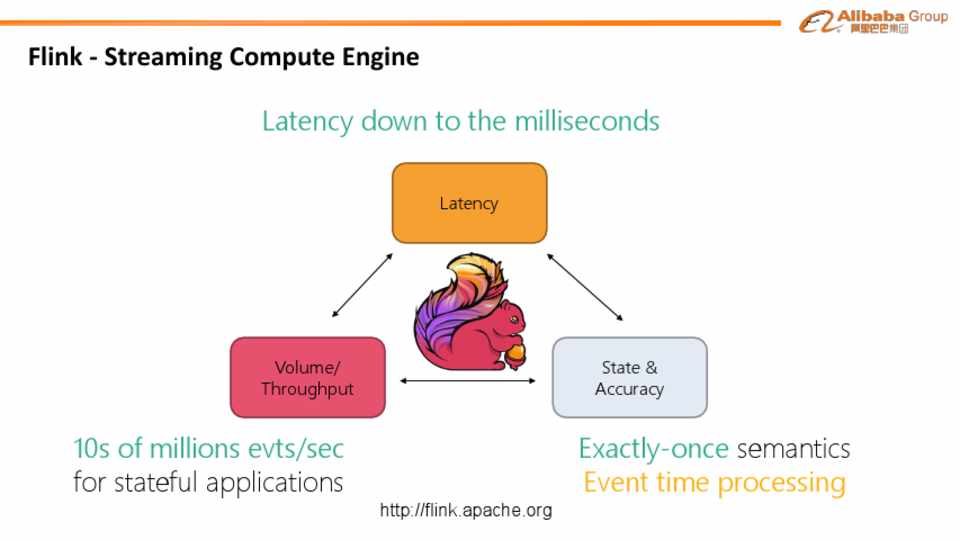

Flink - Streaming Compute Engine Latency down to the milliseconds

Latency



Volume/ Throughput



State & Accuracy



10s of millions evts/sec



Exactly-once semantics



for stateful applications



Event time processing



http://flink.apache.org



第12页

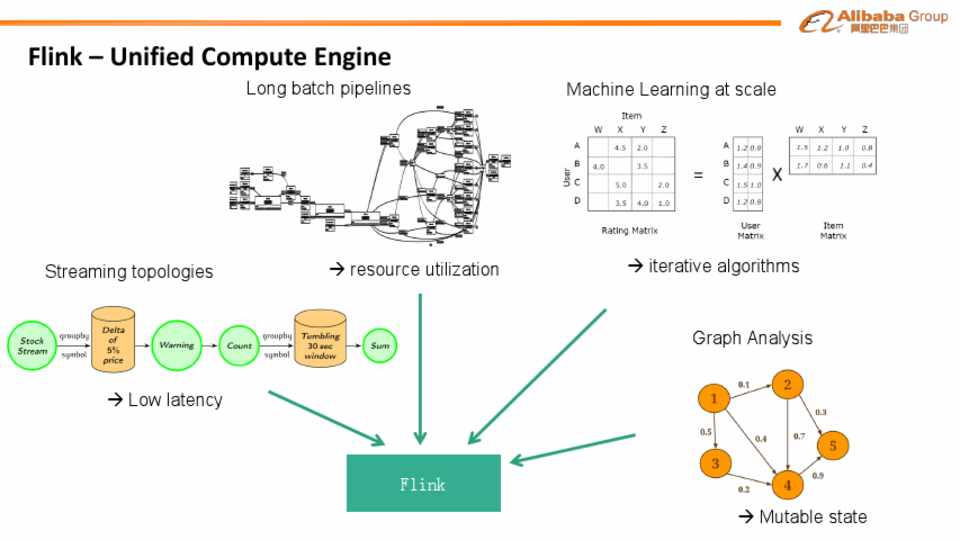

Flink – Unified Compute Engine

Long batch pipelines



Machine Learning at scale



Streaming topologies



 resource utilization



 Low latency



Flink



 iterative algorithms Graph Analysis

 Mutable state



第13页

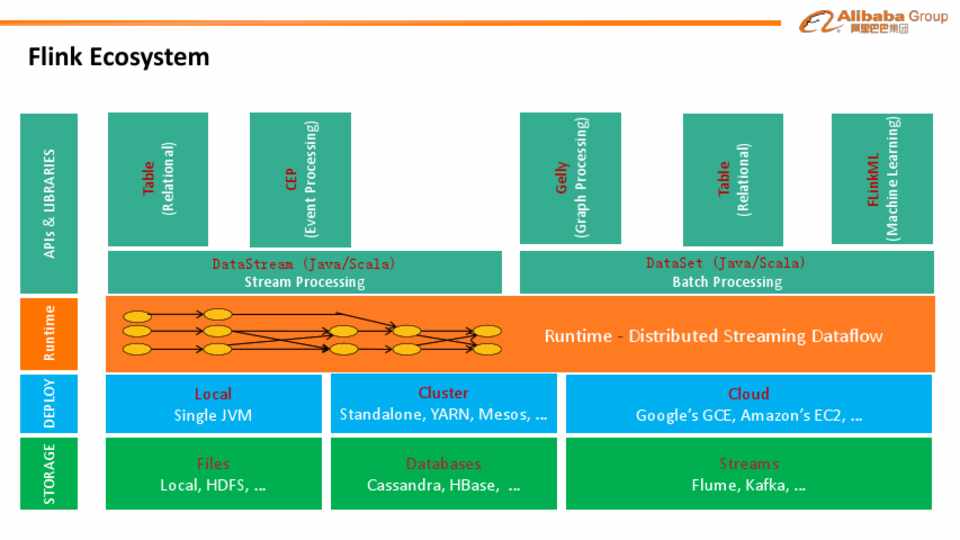

Flink Ecosystem



Gelly (Graph Processing)

Table (Relational)

FLinkML (Machine Learning)



CEP (Event Processing)



Table (Relational)



APIs & LIBRARIES



STORAGE DEPLOY Runtime



DataStream (Java/Scala) Stream Processing



DataSet (Java/Scala) Batch Processing



Runtime - Distributed Streaming Dataflow



Local Single JVM

Files Local, HDFS, …



Cluster Standalone, YARN, Mesos, …

Databases Cassandra, HBase, …



Cloud Google’s GCE, Amazon’s EC2, …

Streams Flume, Kafka, …



第14页

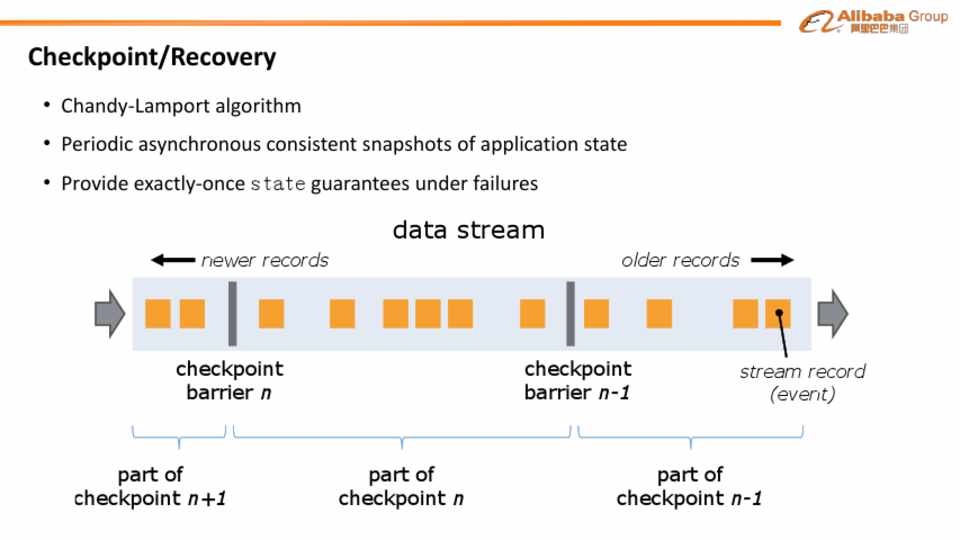

Checkpoint/Recovery



• Chandy-Lamport algorithm



• Periodic asynchronous consistent snapshots of application state



• Provide exactly-once state guarantees under failures

9/2/2016

datastream



stream_barriers.svg



newerrecords



olderrecords



checkpoint barriern



checkpoint barriern­1



streamrecord (event)



partof checkpointn+1



partof checkpointn



partof checkpointn­1



第15页

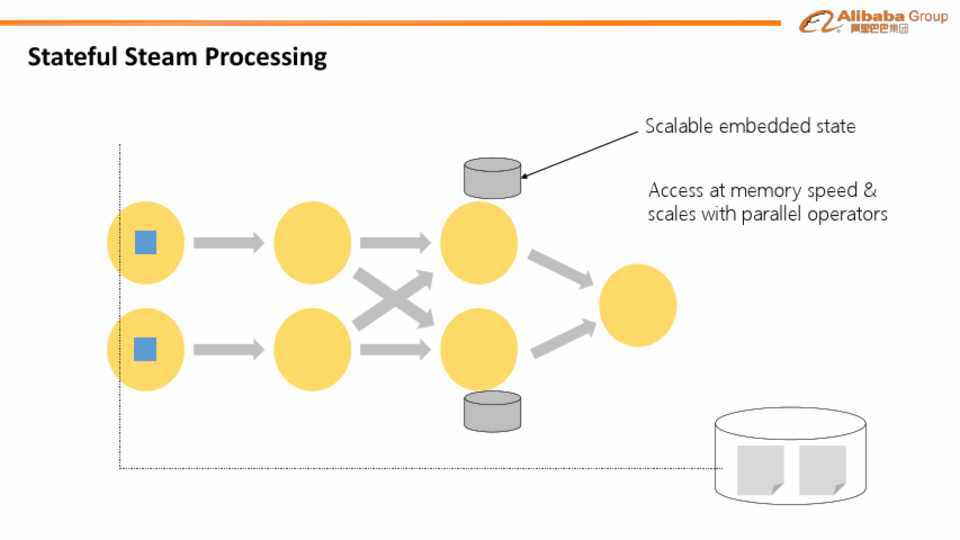

Stateful Steam Processing



Scalable embedded state

Access at memory speed & scales with parallel operators



第16页

What is Blink?

Part 3



第17页

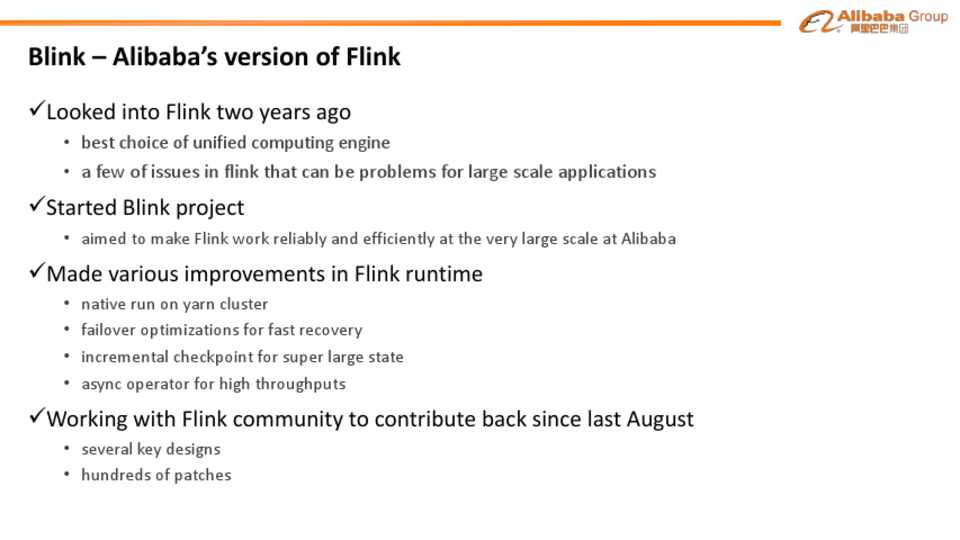

Blink – Alibaba’s version of Flink

Looked into Flink two years ago

• best choice of unified computing engine

• a few of issues in flink that can be problems for large scale applications

Started Blink project

• aimed to make Flink work reliably and efficiently at the very large scale at Alibaba

Made various improvements in Flink runtime

• native run on yarn cluster • failover optimizations for fast recovery • incremental checkpoint for super large state • async operator for high throughputs

Working with Flink community to contribute back since last August

• several key designs • hundreds of patches



第18页

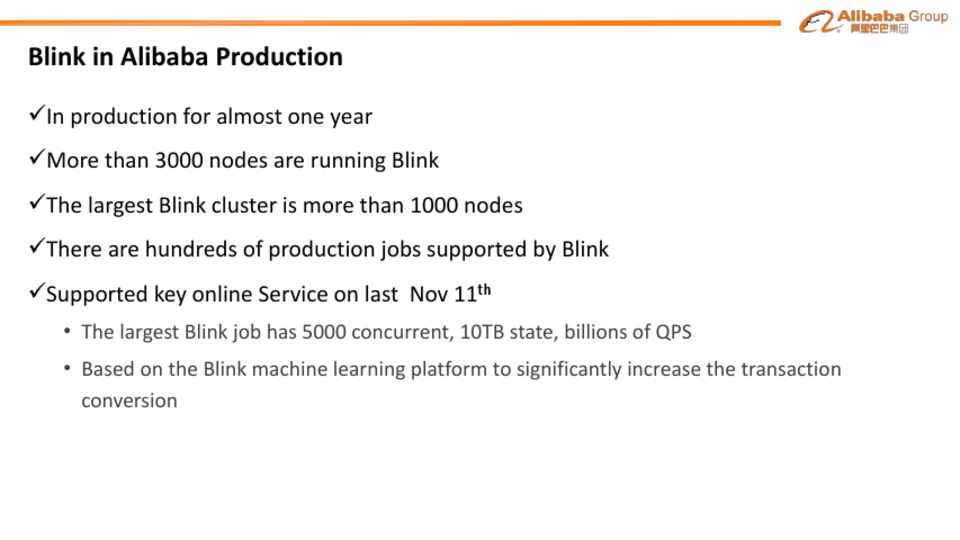

Blink in Alibaba Production

In production for almost one year More than 3000 nodes are running Blink The largest Blink cluster is more than 1000 nodes There are hundreds of production jobs supported by Blink Supported key online Service on last Nov 11th

• The largest Blink job has 5000 concurrent, 10TB state, billions of QPS • Based on the Blink machine learning platform to significantly increase the transaction

conversion



第19页

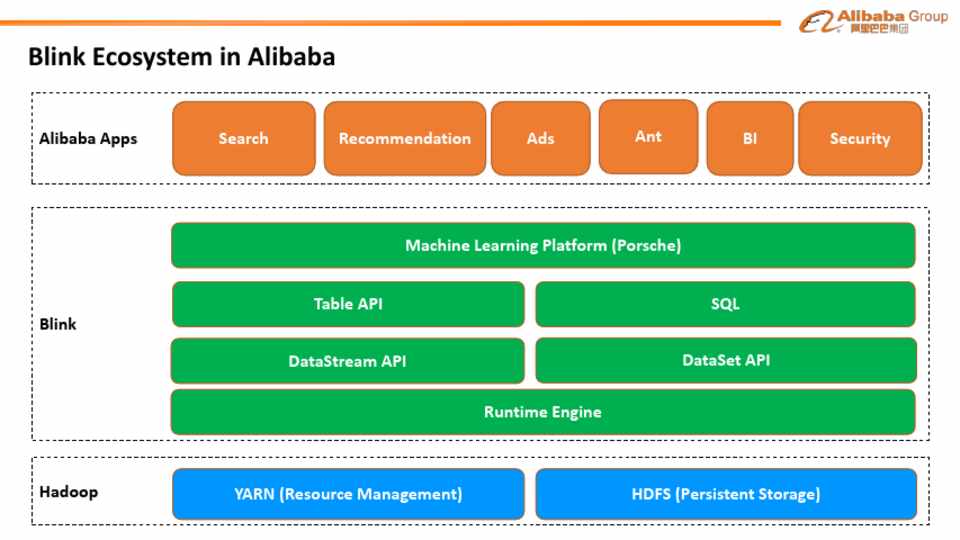

Blink Ecosystem in Alibaba



Alibaba Apps



Search



Recommendation



Ads



Ant



BI Security



Blink Hadoop



Machine Learning Platform (Porsche)



Table API



SQL



DataStream API



Runtime Engine



DataSet API



YARN (Resource Management)



HDFS (Persistent Storage)



第20页

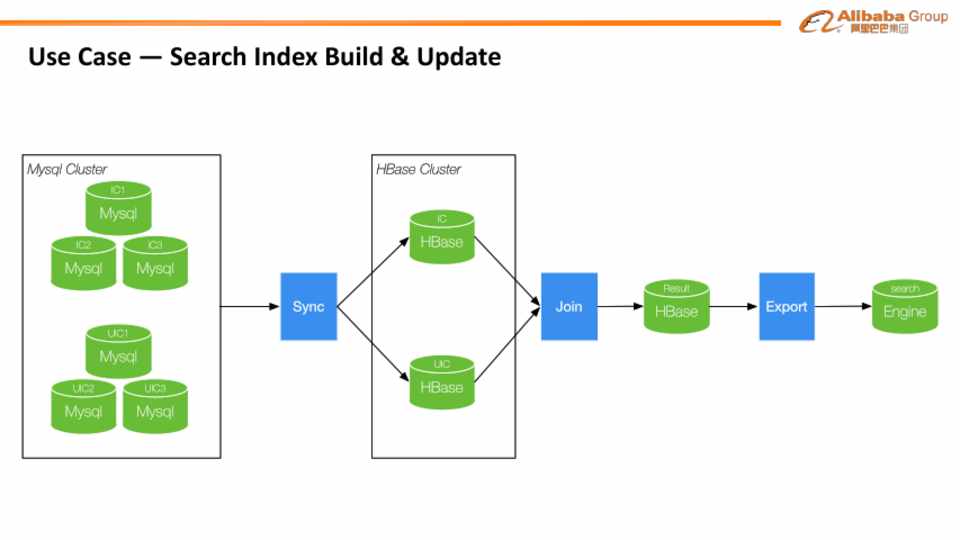

Use Case — Search Index Build & Update



第21页

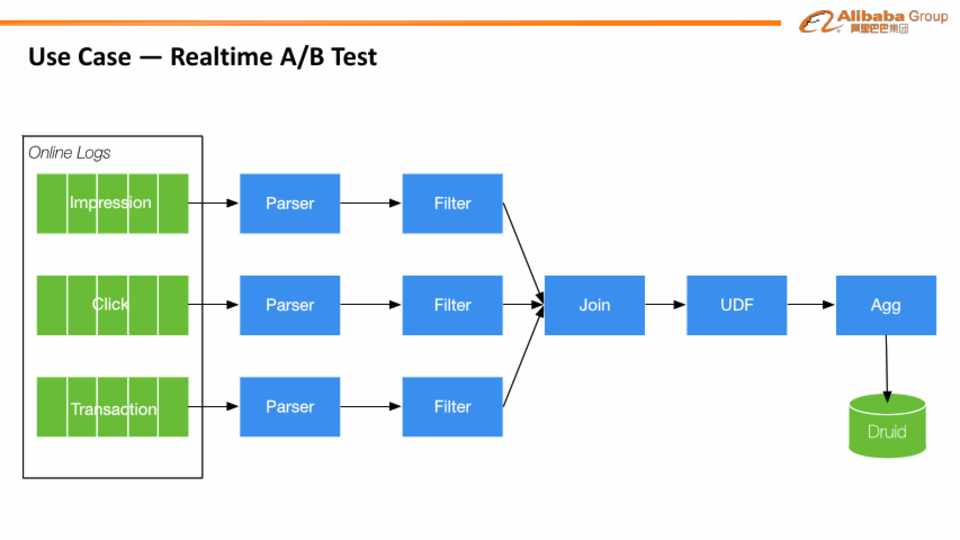

Use Case — Realtime A/B Test



第22页

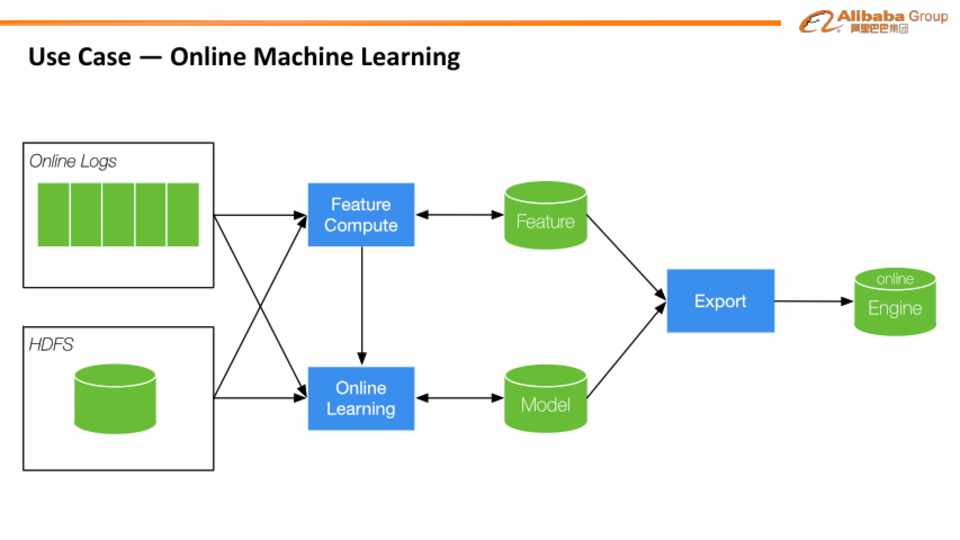

Use Case — Online Machine Learning



第23页

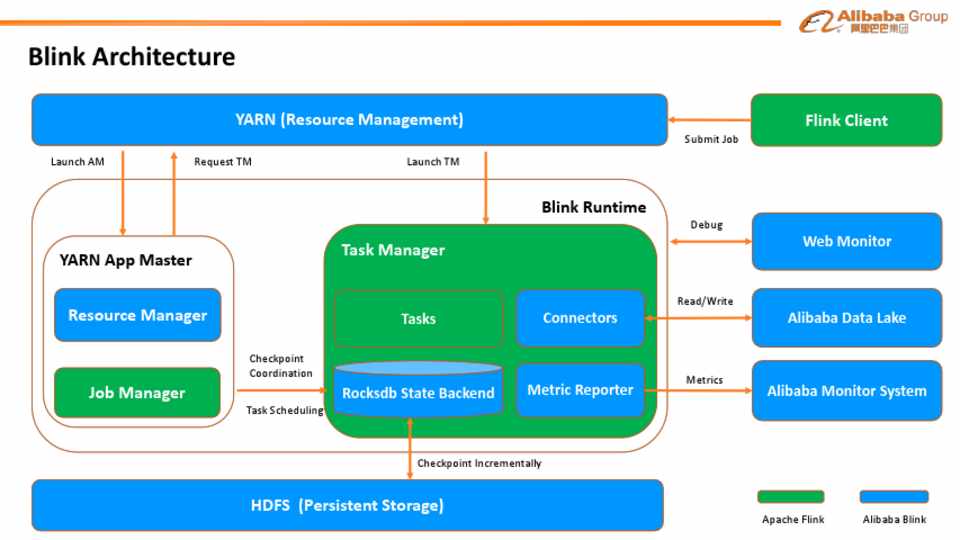

Blink Architecture



Launch AM



YARN (Resource Management)



Request TM



Launch TM



Submit Job



Flink Client



YARN App Master



Task Manager



Blink Runtime



Debug



Web Monitor



Resource Manager



Tasks



Connectors



Read/Write



Alibaba Data Lake



Job Manager



Checkpoint Coordination

Task Scheduling



Rocksdb State Backend



Metric Reporter



Metrics



Alibaba Monitor System



Checkpoint Incrementally

HDFS (Persistent Storage)



Apache Flink



Alibaba Blink



第24页

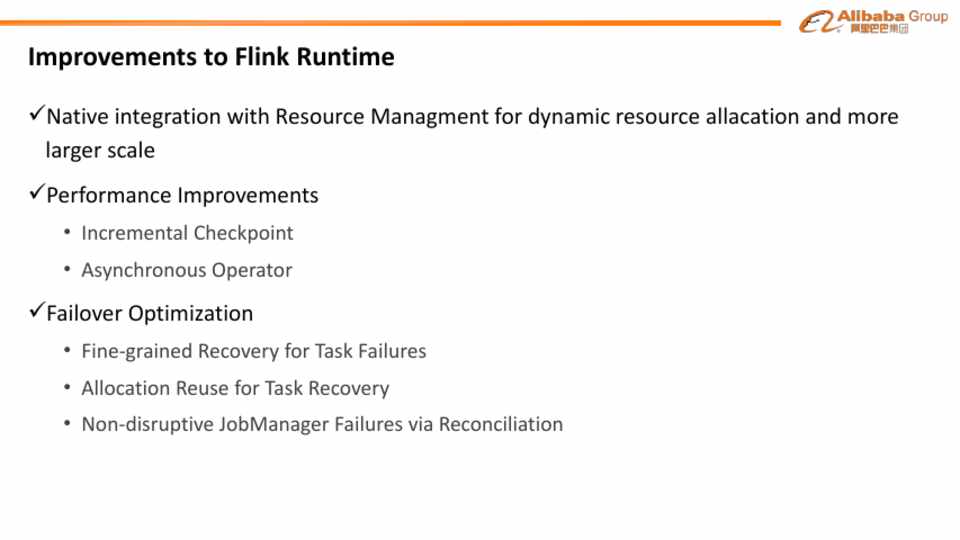

Improvements to Flink Runtime

Native integration with Resource Managment for dynamic resource allacation and more larger scale

Performance Improvements

• Incremental Checkpoint • Asynchronous Operator

Failover Optimization

• Fine-grained Recovery for Task Failures • Allocation Reuse for Task Recovery • Non-disruptive JobManager Failures via Reconciliation



第25页

Future Plans

Section 4



第26页

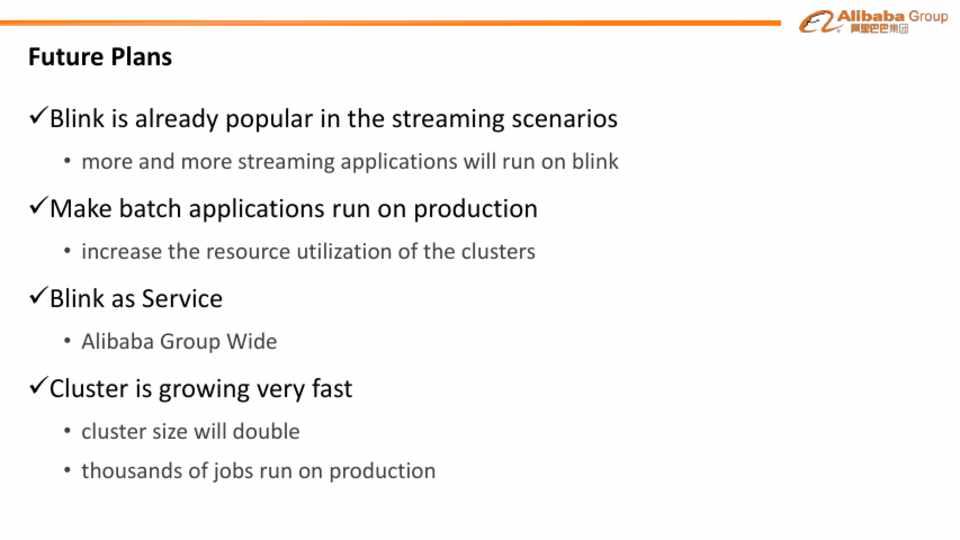

Future Plans

Blink is already popular in the streaming scenarios

• more and more streaming applications will run on blink

Make batch applications run on production

• increase the resource utilization of the clusters

Blink as Service

• Alibaba Group Wide

Cluster is growing very fast

• cluster size will double • thousands of jobs run on production



第27页

THANKS

--------- Q&A Section --------
