第1页

百度HTTPS实践

----安全,快速,可靠

Az | 百度运维部 chenxiyang@baidu.com



第2页

个人介绍

陈曦洋(Az) 百度资深运维工程师,08年加入百度运维部。

承担网页搜索在线系统运维工作。 之后专门负责流量接入方向,面临过秒杀活动, 大型攻击和重大故障的考验。 近3年作为网页搜索接入运维方向的技术负责人, 主要承担 访问速度, 可达性, 安全搜索等方向事务。

@Az的majia



第3页

引言

• 2015年3月,百度搜索成为国内首家完成全站https改造的大型站点 • 全站HTTPS已经成为百度产品的标准 • 统一接入平台大幅提升HTTPS的接入效率和性能



第4页

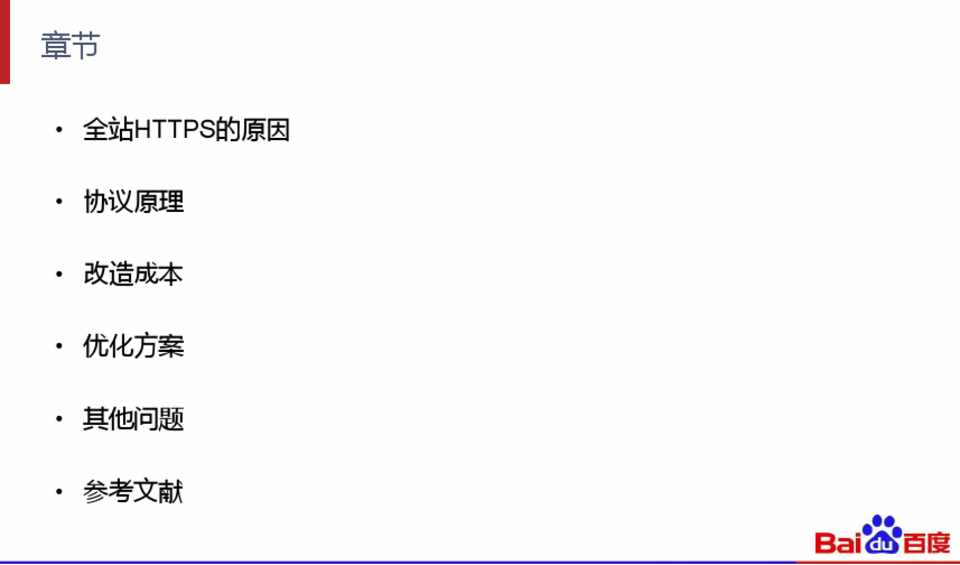

章节

• 全站HTTPS的原因 • 协议原理 • 改造成本 • 优化方案 • 其他问题 • 参考文献



第5页

全站HTTPS的原因



第6页

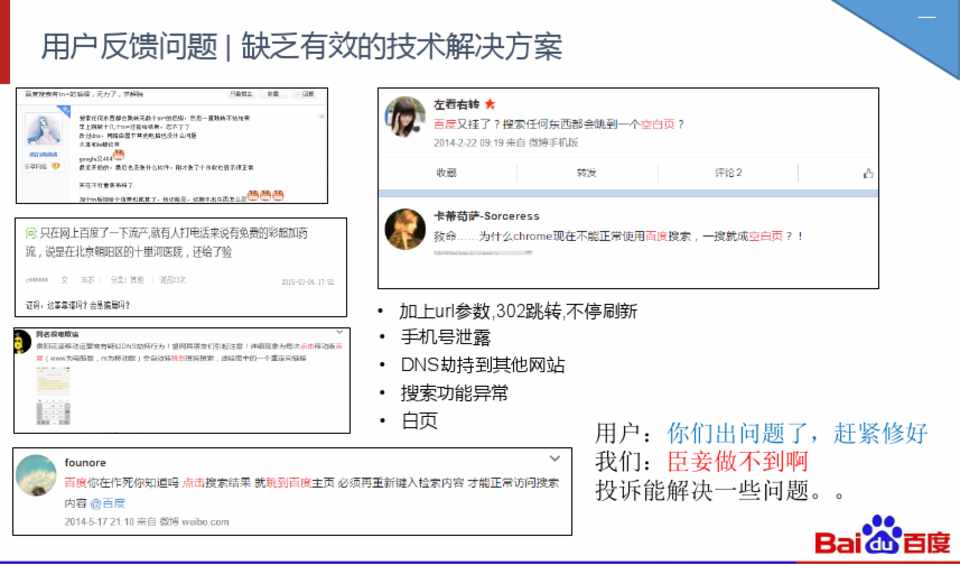

用户反馈问题 | 缺乏有效的技术解决方案







• 加上url参数,302跳转,不停刷新



• 手机号泄露



• DNS劫持到其他网站



• 搜索功能异常



• 白页



用户:你们出问题了,赶紧修好



我们:臣妾做不到啊



投诉能解决一些问题。。



第7页

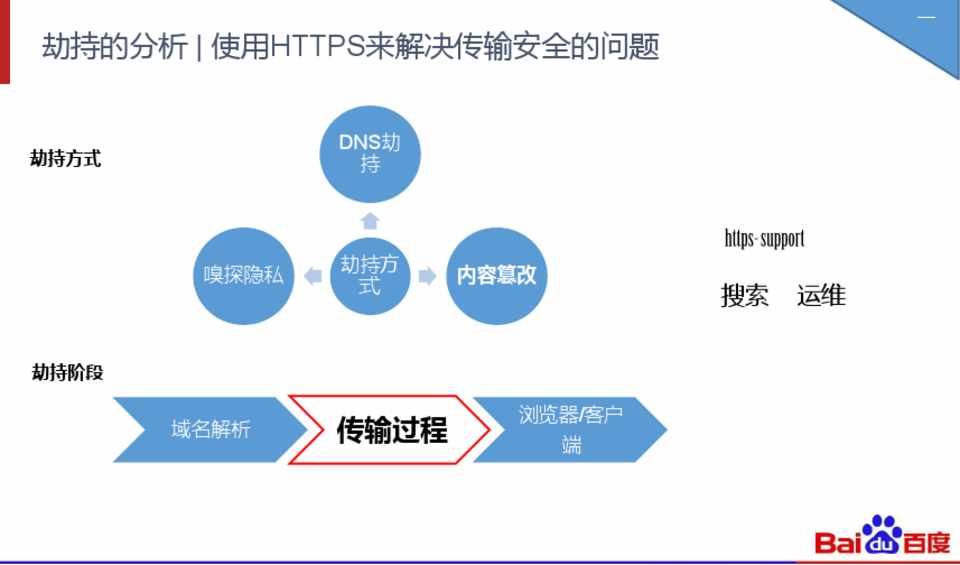

劫持的分析 | 使用HTTPS来解决传输安全的问题



劫持方式



DNS劫 持







嗅探隐私



劫持方 式



内容篡改



劫持阶段



域名解析



传输过程



浏览器/客户 端



搜索 运维



第8页

协议原理简介



第9页

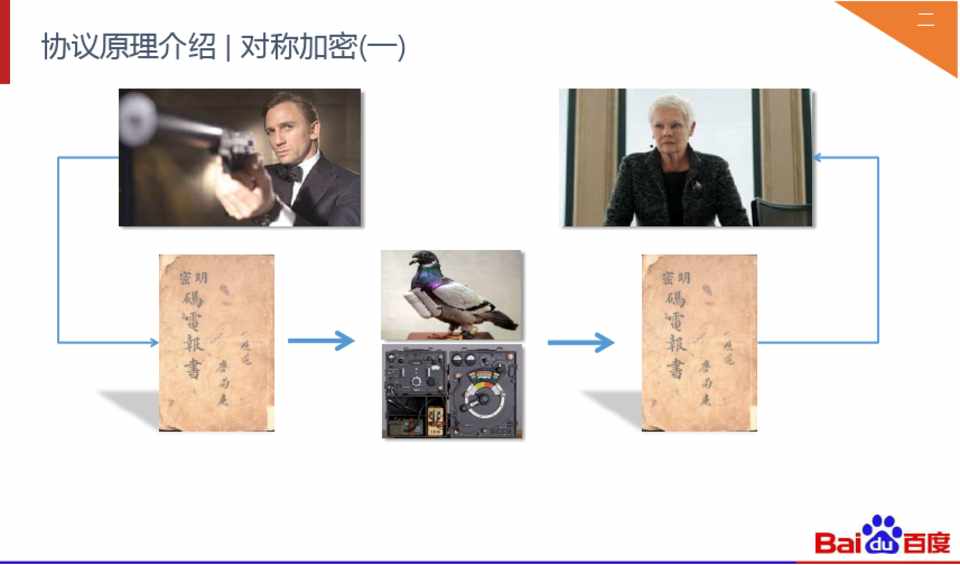

协议原理介绍 | 对称加密(一)







第10页

协议原理简介 | 对称加密(二)



密钥更换 密钥泄露 密码破解 非安全信道的窃听 身份和数据伪造



ENIGMA



AF







第11页

协议原理简介 |如何解决对称加密问题 非对称!



密钥更换 密钥泄露 密码破解 非安全信道的窃听



加密解密分离 计算难度 完整性验证 逆向验证身份



身份和数据伪造



DH(Diffie-Hellman) RSA







第12页

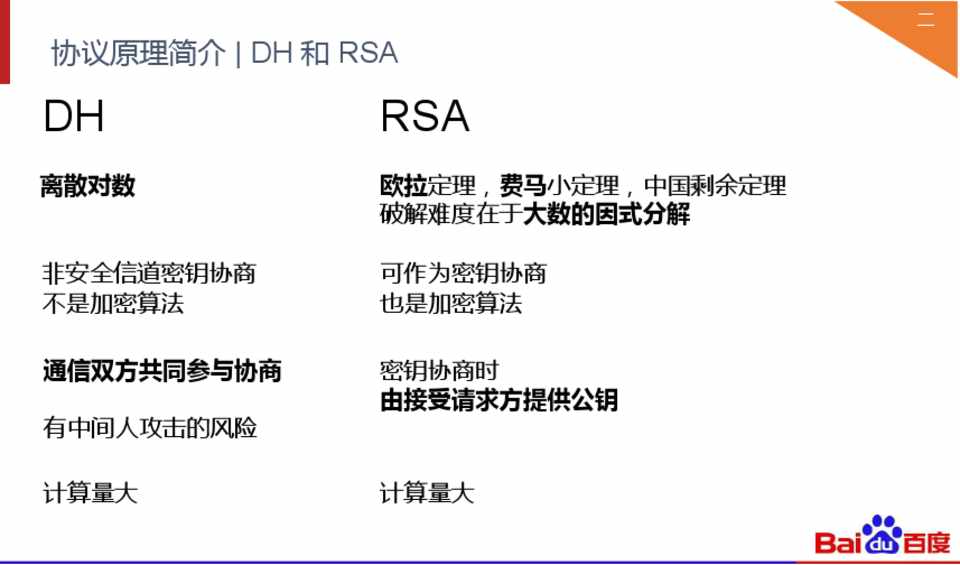

协议原理简介 | DH 和 RSA

DH RSA



离散对数

非安全信道密钥协商 不是加密算法



欧拉定理,费马小定理,中国剩余定理 破解难度在于大数的因式分解

可作为密钥协商 也是加密算法



通信双方共同参与协商 有中间人攻击的风险



密钥协商时 由接受请求方提供公钥



计算量大



计算量大







第13页

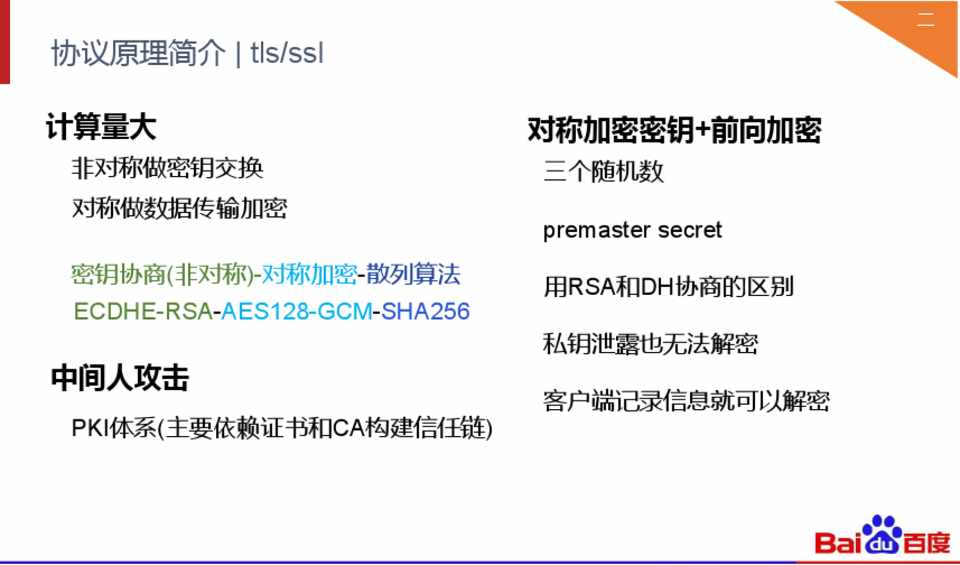

协议原理简介 | tls/ssl



计算量大

非对称做密钥交换 对称做数据传输加密

密钥协商(非对称)-对称加密-散列算法 ECDHE-RSA-AES128-GCM-SHA256

中间人攻击

PKI体系(主要依赖证书和CA构建信任链)



对称加密密钥+前向加密

三个随机数 premaster secret 用RSA和DH协商的区别 私钥泄露也无法解密 客户端记录信息就可以解密







第14页

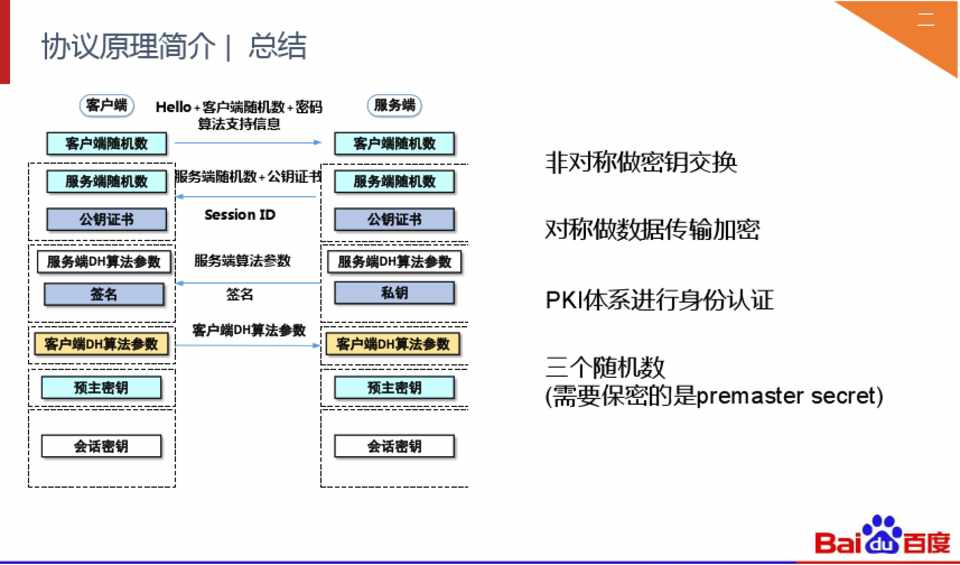

协议原理简介 | 总结



客户端 Hello+客户端随机数+密码 算法支持信息

客户端随机数



服务端随机数 服务端随机数+公钥证书



公钥证书



Session ID



服务端 客户端随机数 服务端随机数

公钥证书



服务端DH算法参数 签名

客户端DH算法参数



服务端算法参数 签名

客户端DH算法参数



服务端DH算法参数 私钥

客户端DH算法参数



预主密钥



预主密钥



会话密钥



会话密钥





非对称做密钥交换 对称做数据传输加密 PKI体系进行身份认证 三个随机数 (需要保密的是premaster secret)



第15页

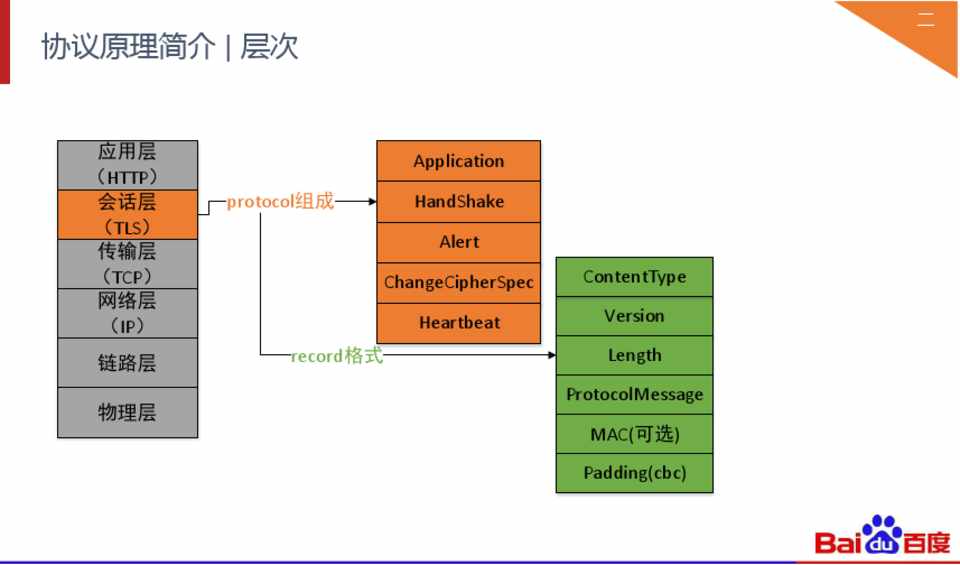

协议原理简介 | 层次



应用层 (HTTP)

会话层 (TLS) 传输层 (TCP) 网络层 (IP)

链路层

物理层



Application



protocol组成



HandShake



Alert



ChangeCipherSpec



record格式



Heartbeat



ContentType Version Length

ProtocolMessage MAC(可选) Padding(cbc)







第16页

改造成本



第17页

改造成本 | 各种担忧

计算性能

1024位证书 2048位证书

访问速度

250-500ms 500-1500ms

架构成本

整体接入架构 业务线+域名

产品成本

渲染层 富媒体 各种坑







第18页

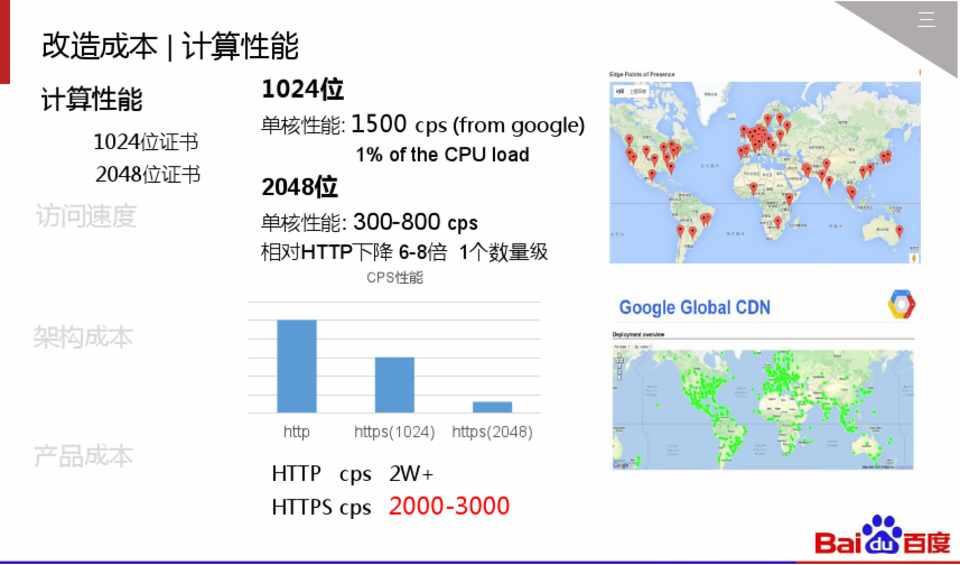

改造成本 | 计算性能



计算性能

1024位证书 2048位证书

访问速度

250-500ms 500-1500ms



1024位 单核性能: 1500 cps (from google)

1% of the CPU load

2048位 单核性能: 300-800 cps

相对HTTP下降 6-8倍 1个数量级

CPS性能



架构成本



整体接入架构 业务线+域名

产品成本

渲染层 富媒体 各种坑



http https(1024) https(2048)

HTTP cps 2W+

HTTPS cps 2000-3000







第19页

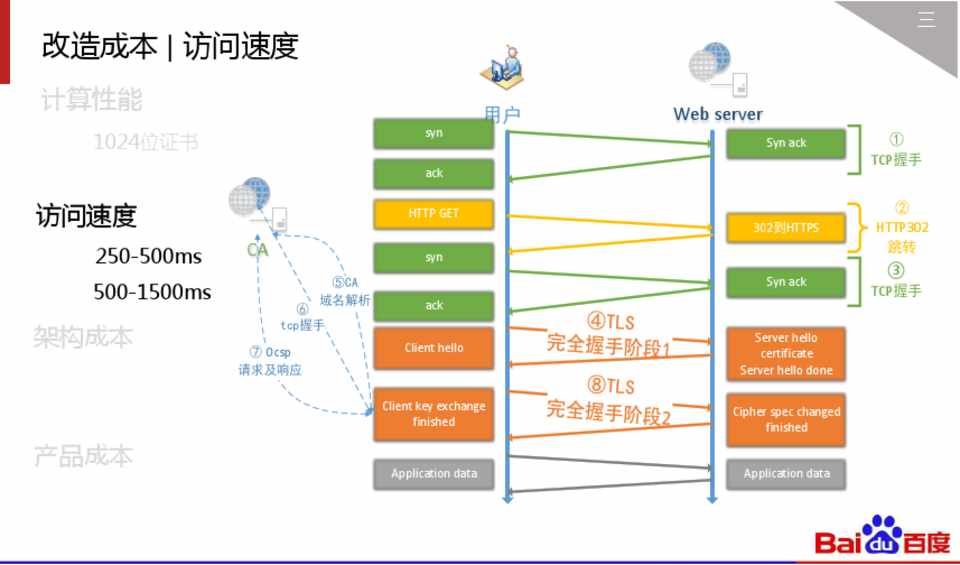

改造成本 | 访问速度



计算性能

1024位证书 2048位证书



用户

syn

ack



访问速度

250-500ms 500-1500ms

架构成本

整体接入架构 业务线+域名

产品成本

渲染层 富媒体 各种坑



CA

CA 域名解析 tcp握手

Ocsp 请求及响应



HTTP GET syn ack

Client hello



Client key exchange finished



Application data







Web server

Syn ack



TCP握手



302到HTTPS Syn ack



HTTP302 跳转

TCP握手



Server hello certificate Server hello done

Cipher spec changed finished



Application data



第20页

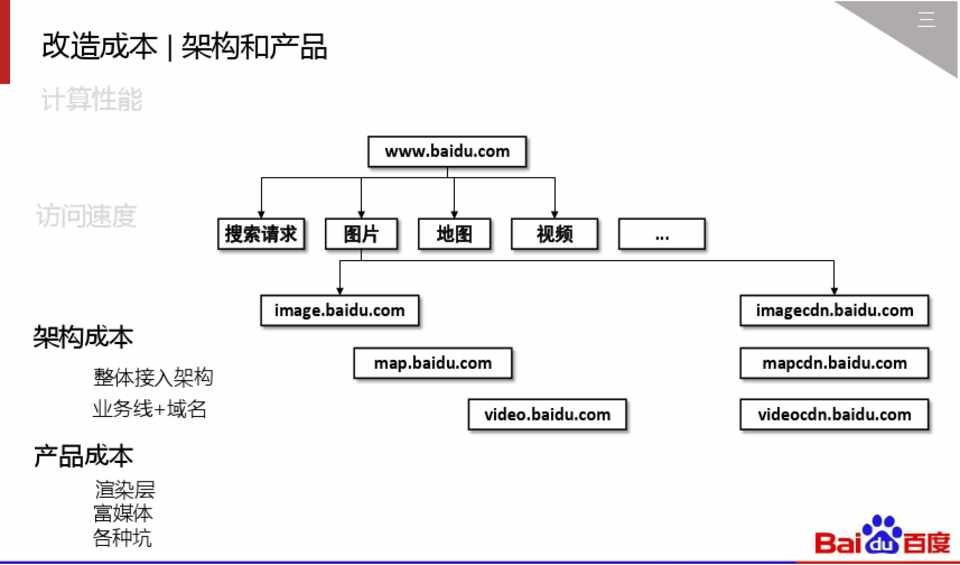

改造成本 | 架构和产品



计算性能



1024位证书 2048位证书



www.baidu.com



访问速度



搜索请求



250-500ms






地图



视频



500-1500ms

架构成本

整体接入架构 业务线+域名



image.baidu.com map.baidu.com video.baidu.com



产品成本

渲染层 富媒体 各种坑



...





imagecdn.baidu.com mapcdn.baidu.com videocdn.baidu.com



第21页

优化方案



第22页

优化方案 | 计算性能







优先使用ECC



对称密钥大小



使用最新版的openssl 硬件加速方案 TLS远程代理计算



80 112 128 192 256



RSA和DH密钥大小

1024 2048 3072 7680 15360



ECC密钥大小

160 224 256 384 521



第23页

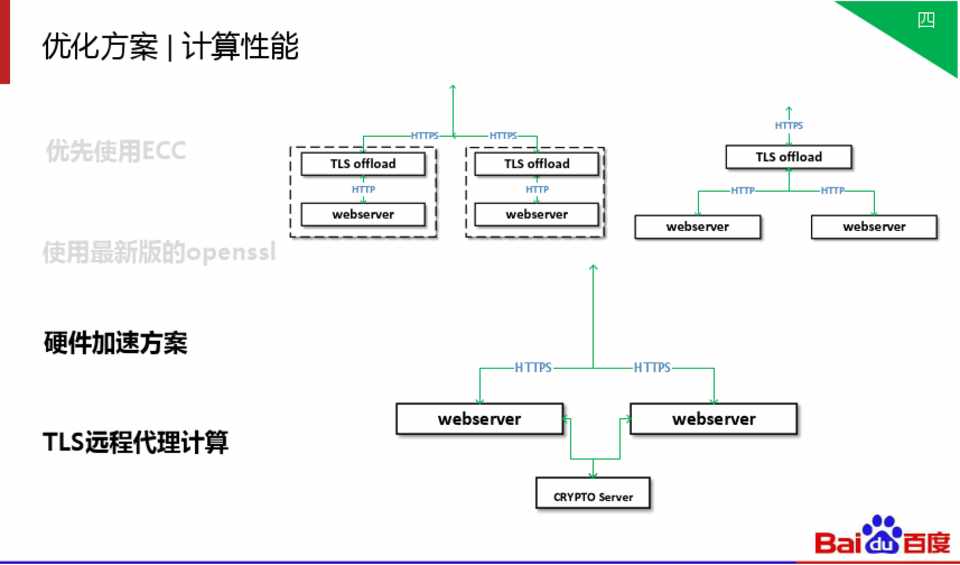

优化方案 | 计算性能



优先使用ECC 使用最新版的openssl



HTTPS

TLS offload

HTTP

webserver



HTTPS

TLS offload

HTTP

webserver







HTTPS

TLS offload



HTTP



HTTP



webserver



webserver



硬件加速方案 TLS远程代理计算



HTTPS

webserver



HTTPS

webserver



CRYPTO Server



第24页

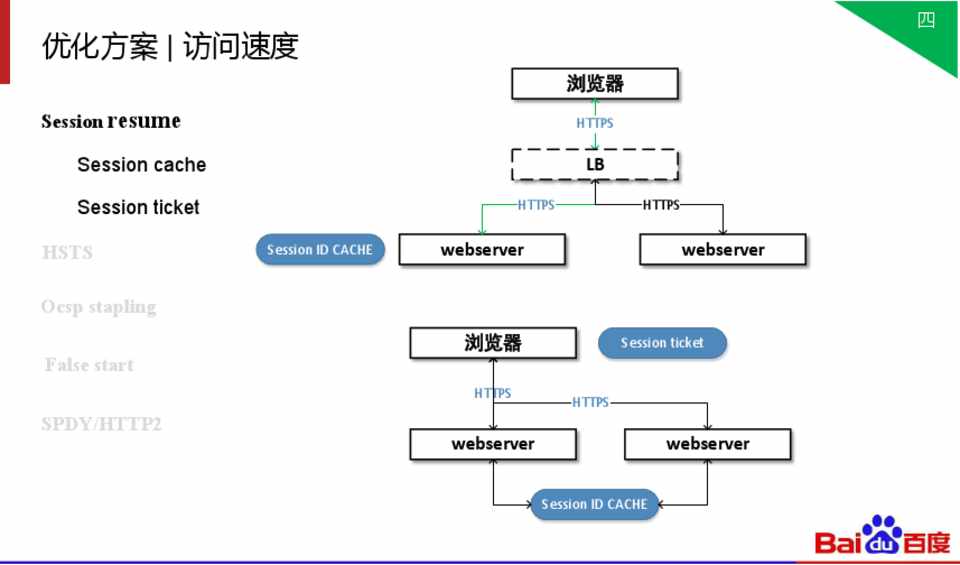

优化方案 | 访问速度



Session resume

Session cache Session ticket HSTS Ocsp stapling

False start

SPDY/HTTP2



Session ID CACHE



浏览器



HTTPS

LB



HTTPS



HTTPS



webserver



webserver



浏览器



Session ticket



HTTPS

webserver



HTTPS



webserver



Session ID CACHE







第25页

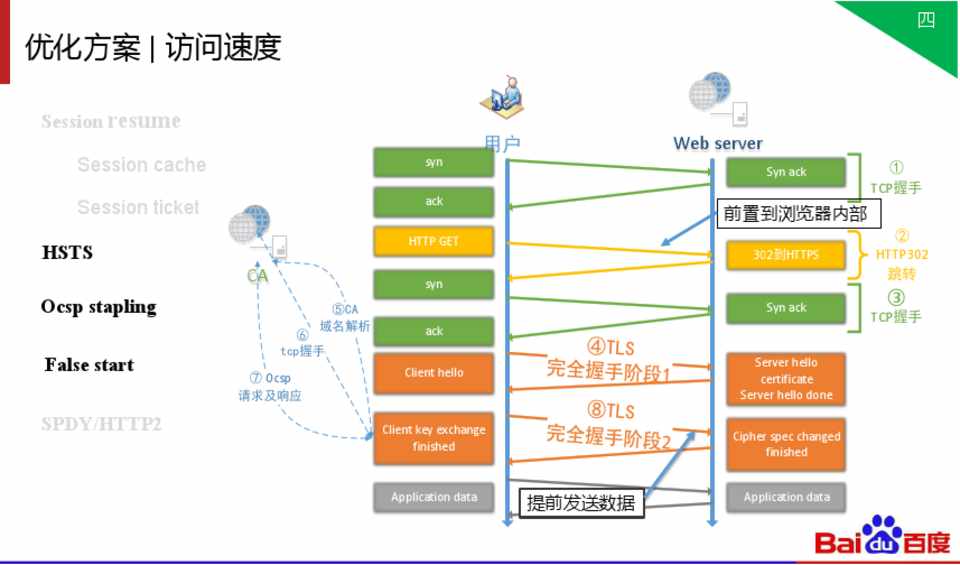

优化方案 | 访问速度







Session resume

Session cache Session ticket HSTS Ocsp stapling

False start

SPDY/HTTP2



用户

syn



ack



CA

CA 域名解析 tcp握手

Ocsp 请求及响应



HTTP GET syn ack

Client hello



Client key exchange finished



Application data



提前发送数据



Web server



Syn ack



TCP握手



前置到浏览器内部



302到HTTPS Syn ack



HTTP302 跳转

TCP握手



Server hello certificate Server hello done

Cipher spec changed finished



Application data



第26页

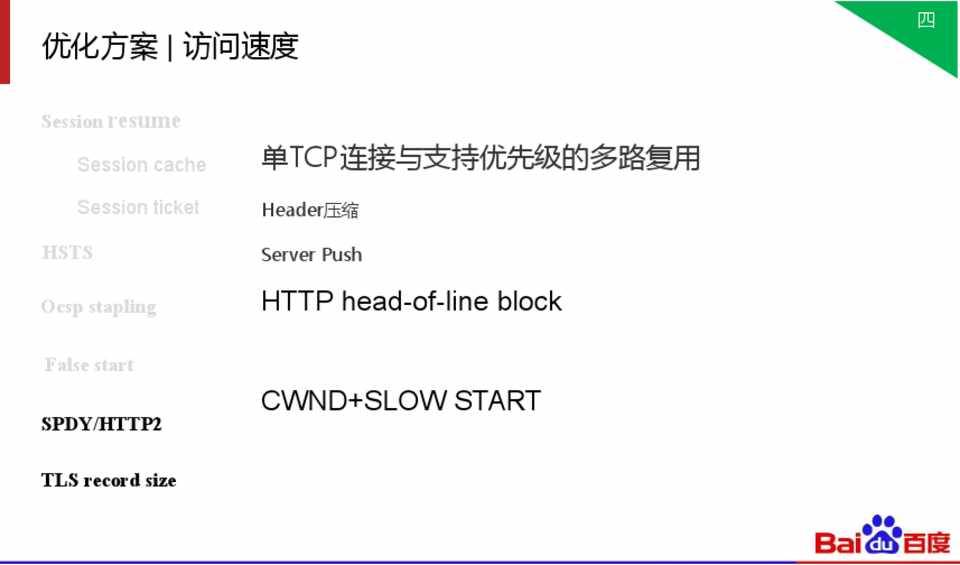

优化方案 | 访问速度



Session resume

Session cache Session ticket HSTS Ocsp stapling

False start

SPDY/HTTP2 TLS record size



单TCP连接与支持优先级的多路复用

Header压缩 Server Push

HTTP head-of-line block

CWND+SLOW START







第27页

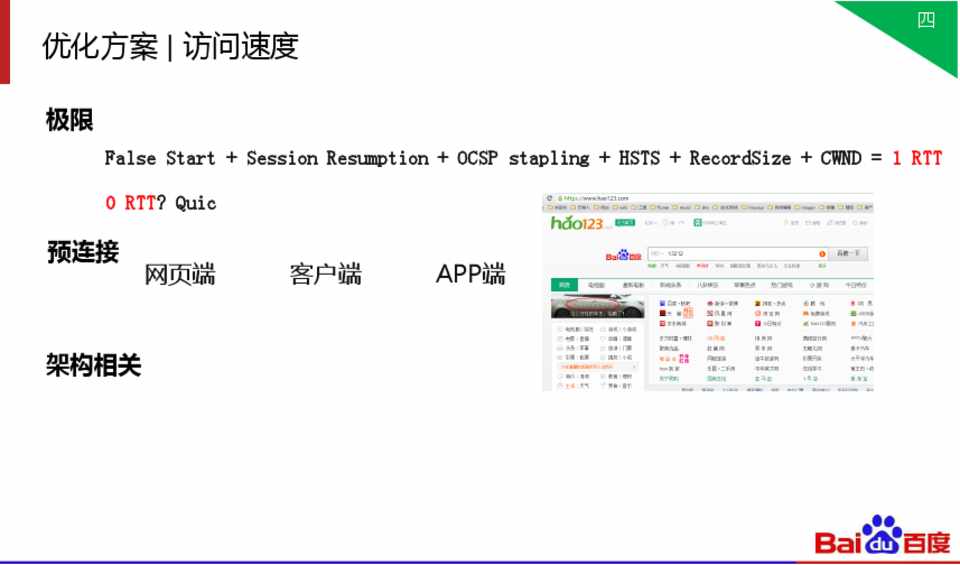

优化方案 | 访问速度







极限

False Start + Session Resumption + OCSP stapling + HSTS + RecordSize + CWND = 1 RTT

0 RTT? Quic



预连接 网页端



客户端



APP端



架构相关



第28页

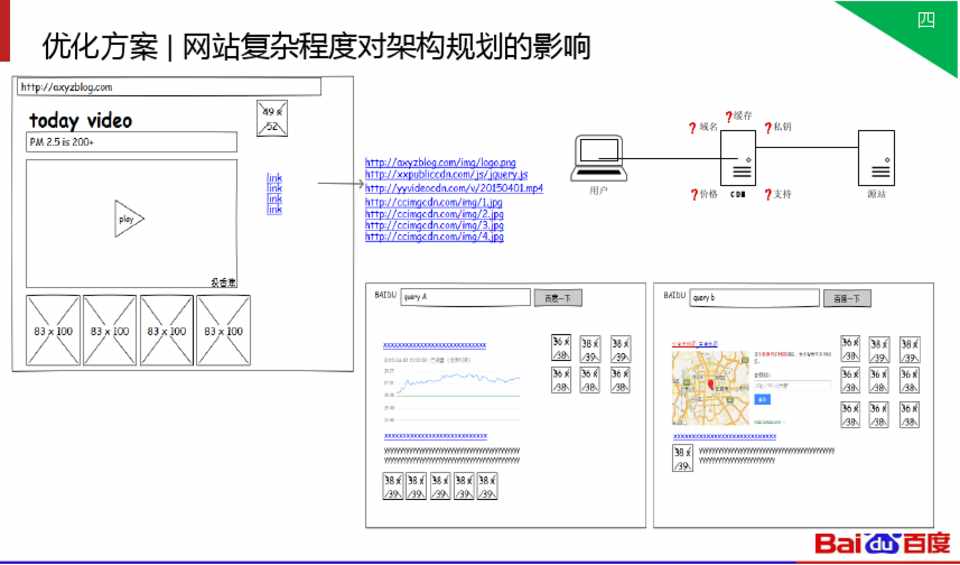

优化方案 | 网站复杂程度对架构规划的影响

用户







缓存 域名



私钥



价格 CDN



支持



源站



第29页

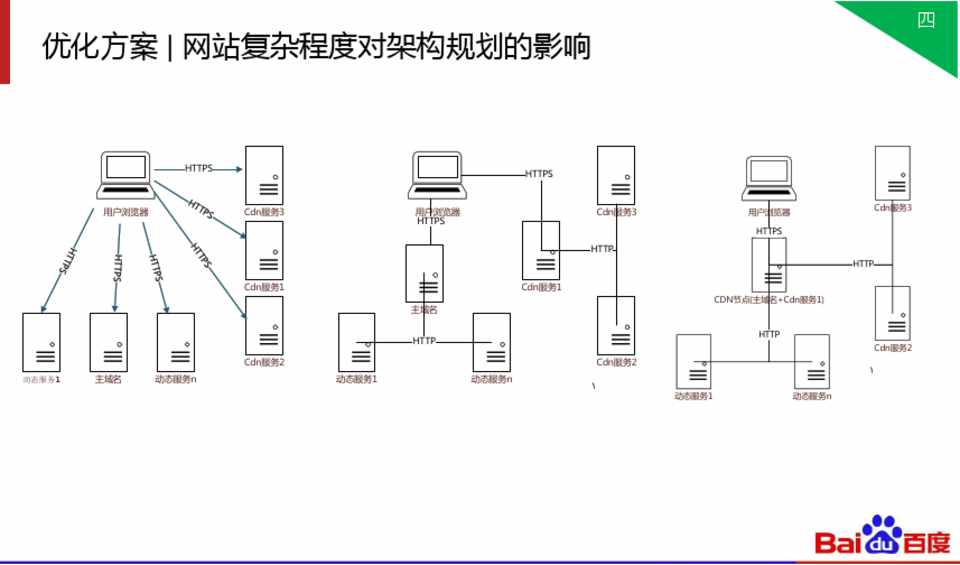

优化方案 | 网站复杂程度对架构规划的影响







HTTPS



用户浏览器



Cdn服务3



Cdn服务1



动态 服务1



主域名



动态服务n



Cdn服务2



动态服务1



HTTPS



用户浏览器 HTTPS



Cdn服务3 HTTP



主域名 HTTP



Cdn服务1 动态服务n



Cdn服务2



用户浏览器 HTTPS



Cdn服务3 HTTP



CDN节点(主域名+Cdn服务1)



HTTP



Cdn服务2



动态服务1



动态服务n



第30页

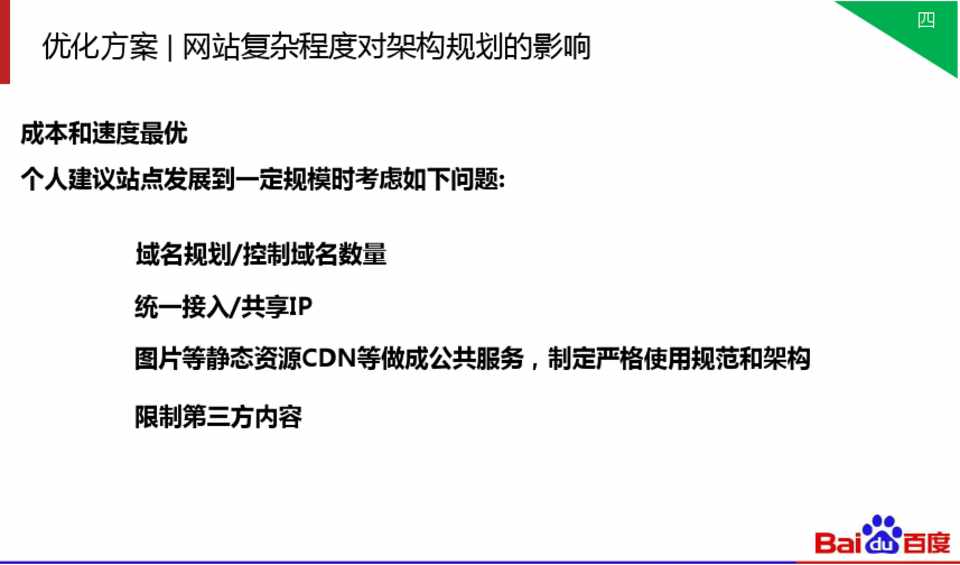

优化方案 | 网站复杂程度对架构规划的影响

成本和速度最优 个人建议站点发展到一定规模时考虑如下问题:

域名规划/控制域名数量 统一接入/共享IP 图片等静态资源CDN等做成公共服务,制定严格使用规范和架构 限制第三方内容







第31页

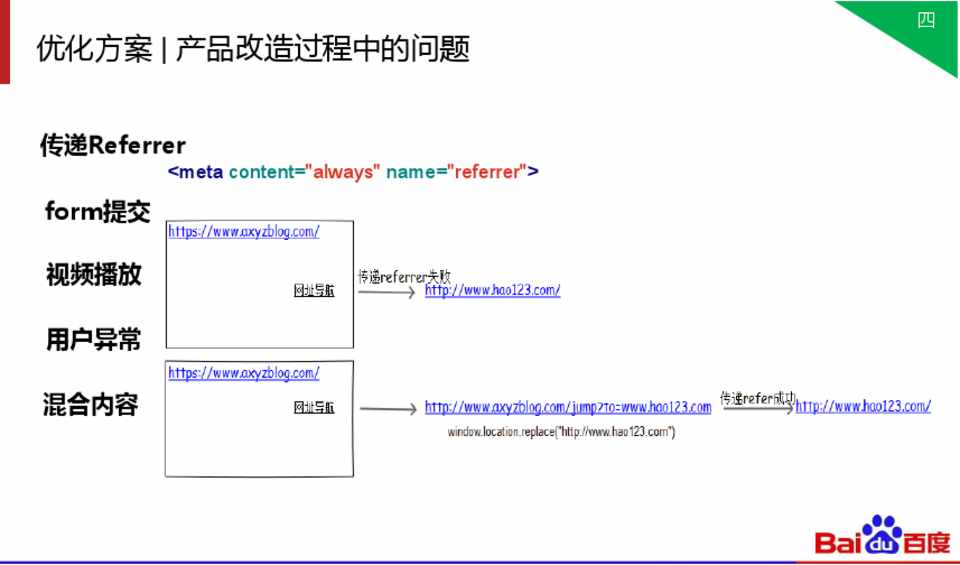

优化方案 | 产品改造过程中的问题

传递Referrer

<meta content="always" name="referrer">

form提交 视频播放 用户异常 混合内容







第32页

其他问题



第33页

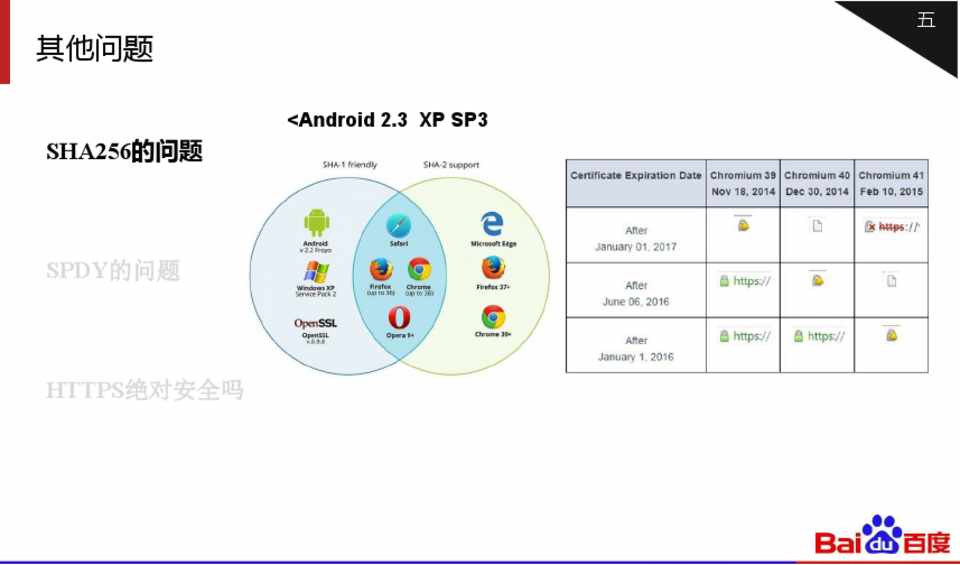

其他问题

SHA256的问题



<Android 2.3 XP SP3



SPDY的问题



HTTPS绝对安全吗

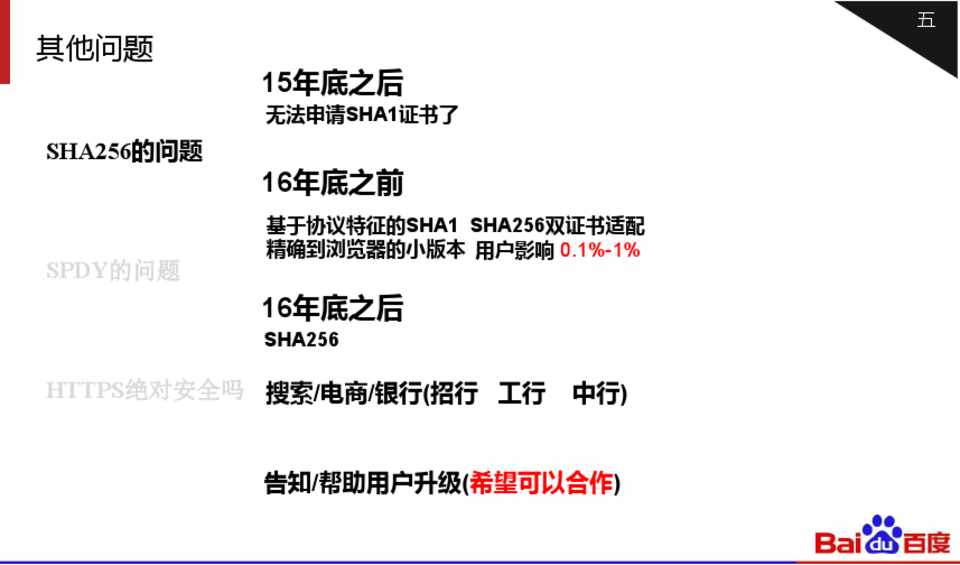

第34页

其他问题

SHA256的问题 SPDY的问题



15年底之后

无法申请SHA1证书了

16年底之前

基于协议特征的SHA1 SHA256双证书适配 精确到浏览器的小版本 用户影响 0.1%-1%

16年底之后

SHA256



HTTPS绝对安全吗 搜索/电商/银行(招行 工行 中行)



告知/帮助用户升级(希望可以合作)







第35页

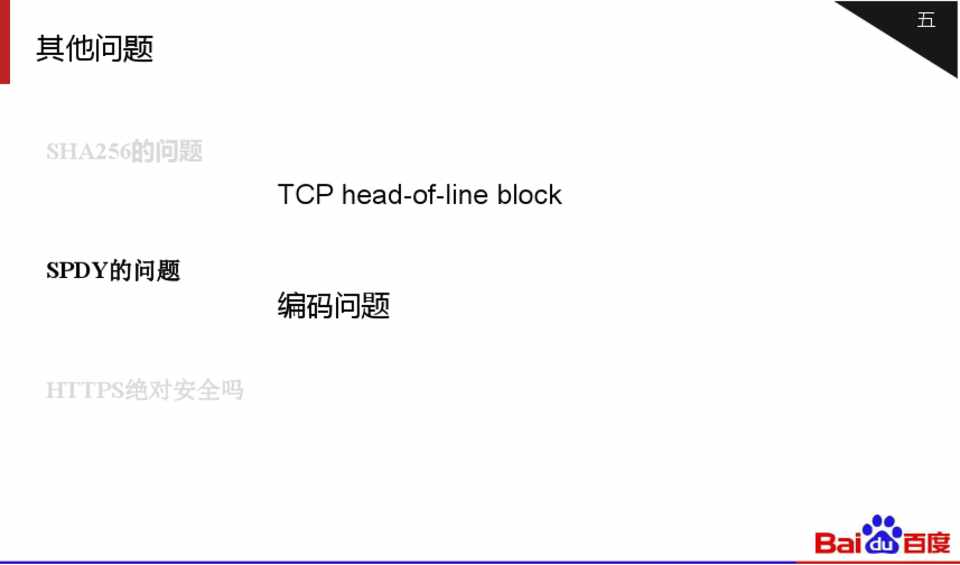

其他问题



SHA256的问题 SPDY的问题



TCP head-of-line block 编码问题



HTTPS绝对安全吗

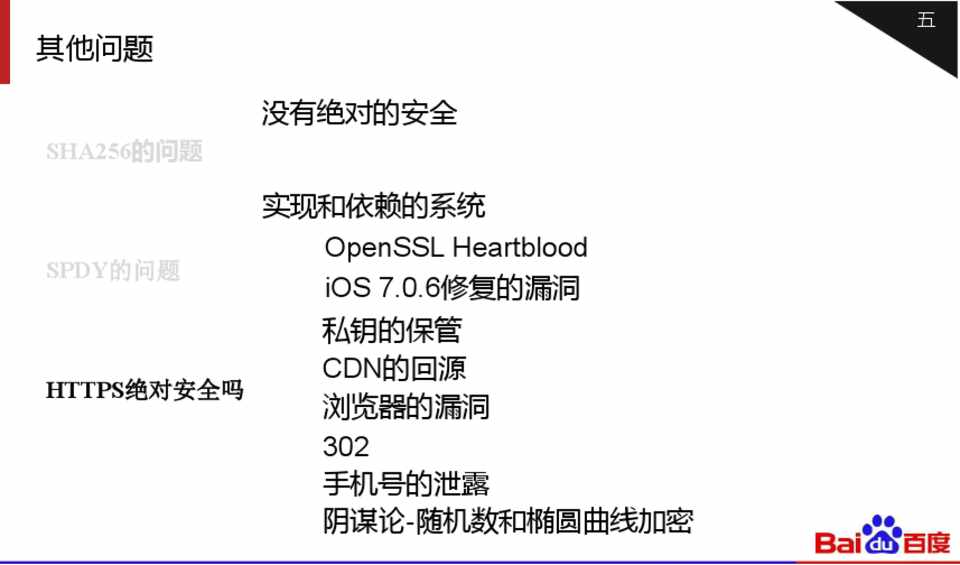

第36页

其他问题



SHA256的问题



没有绝对的安全



实现和依赖的系统



SPDY的问题



OpenSSL Heartblood iOS 7.0.6修复的漏洞



私钥的保管



HTTPS绝对安全吗



CDN的回源 浏览器的漏洞





手机号的泄露



阴谋论-随机数和椭圆曲线加密







第37页

其他问题



SHA256的问题 SPDY的问题



清华 段海新教授



HTTPS绝对安全吗







第38页

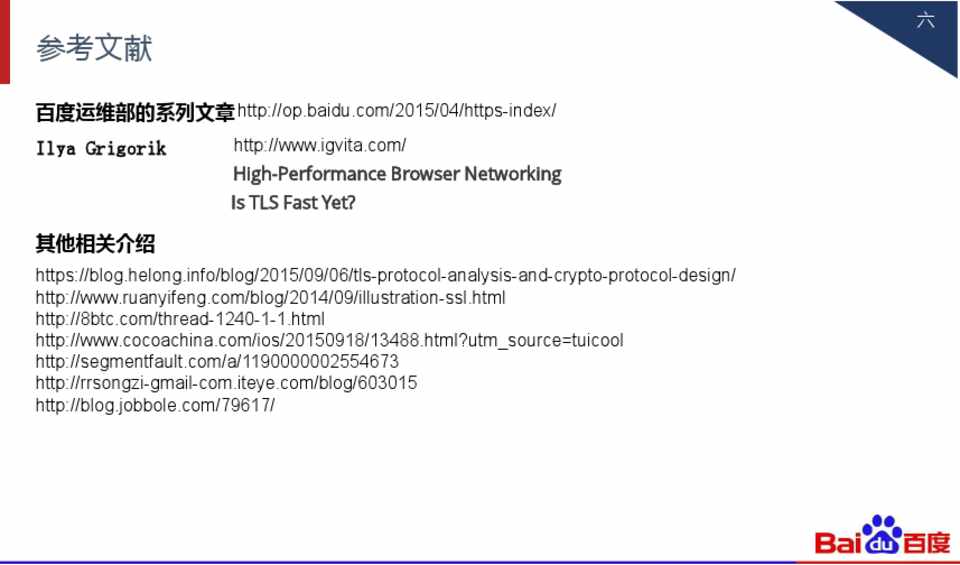

参考文献



百度运维部的系列文章 http://op.baidu.com/2015/04/https-index/



Ilya Grigorik



http://www.igvita.com/



High-Performance Browser Networking



Is TLS Fast Yet?



其他相关介绍

https://blog.helong.info/blog/2015/09/06/tls-protocol-analysis-and-crypto-protocol-design/ http://www.ruanyifeng.com/blog/2014/09/illustration-ssl.html http://8btc.com/thread-1240-1-1.html http://www.cocoachina.com/ios/20150918/13488.html?utm_source=tuicool http://segmentfault.com/a/1190000002554673 http://rrsongzi-gmail-com.iteye.com/blog/603015 http://blog.jobbole.com/79617/







第39页

谢谢
