DynamoDB

Design Patterns and Best Practices

Rick Houlihan, Principal Solutions Architect

1/20/2016

© 2015, Amazon Web Services, Inc. or its Affiliates. All rights reserved.

What to expect from the session

• Brief history of data processing • DynamoDB Internals

• Tables, API, data types, indexes • Scaling and data modeling

• Design patterns and best practices • Event driven applications and DDB Streams

Timeline of Database Technology

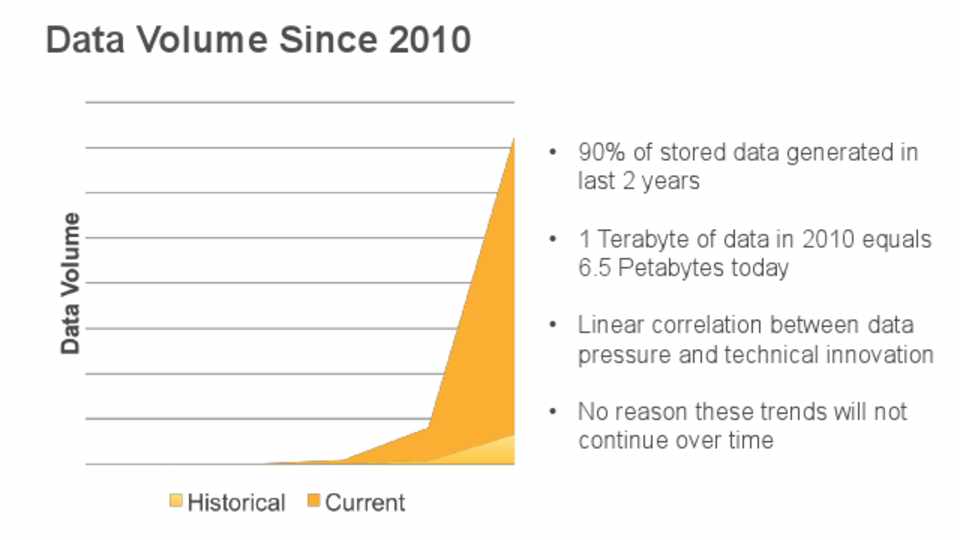

Data Volume Since 2010

• 90% of stored data generated in last 2 years

• 1 Terabyte of data in 2010 equals 6.5 Petabytes today

• Linear correlation between data pressure and technical innovation

• No reason these trends will not continue over time

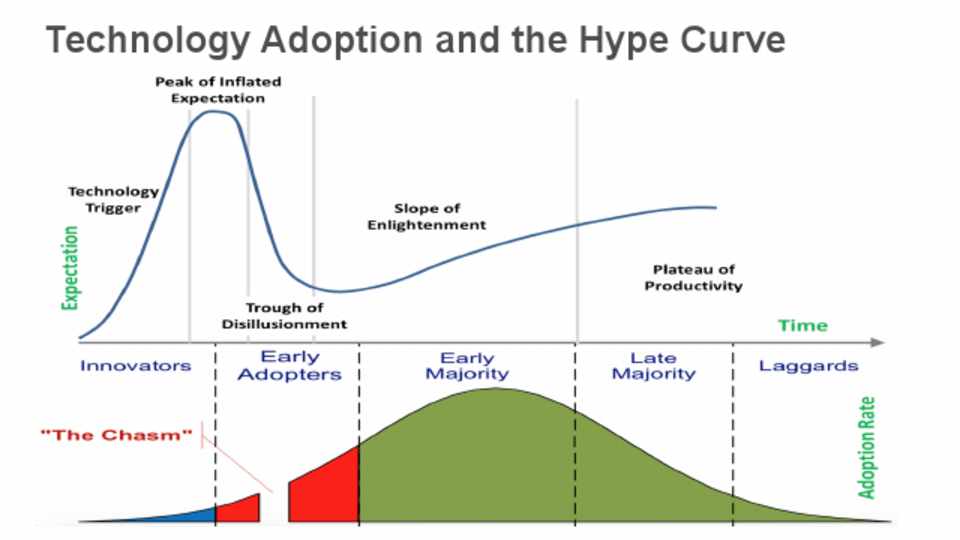

Technology Adoption and the Hype Curve

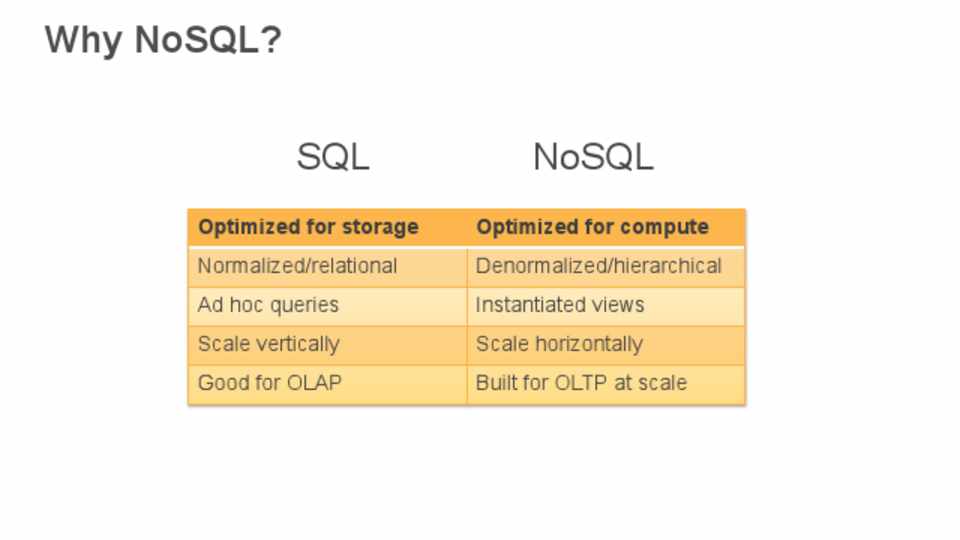

Why NoSQL?



SQL

Optimized for storage Normalized/relational Ad hoc queries Scale vertically Good for OLAP



NoSQL

Optimized for compute Denormalized/hierarchical Instantiated views Scale horizontally Built for OLTP at scale

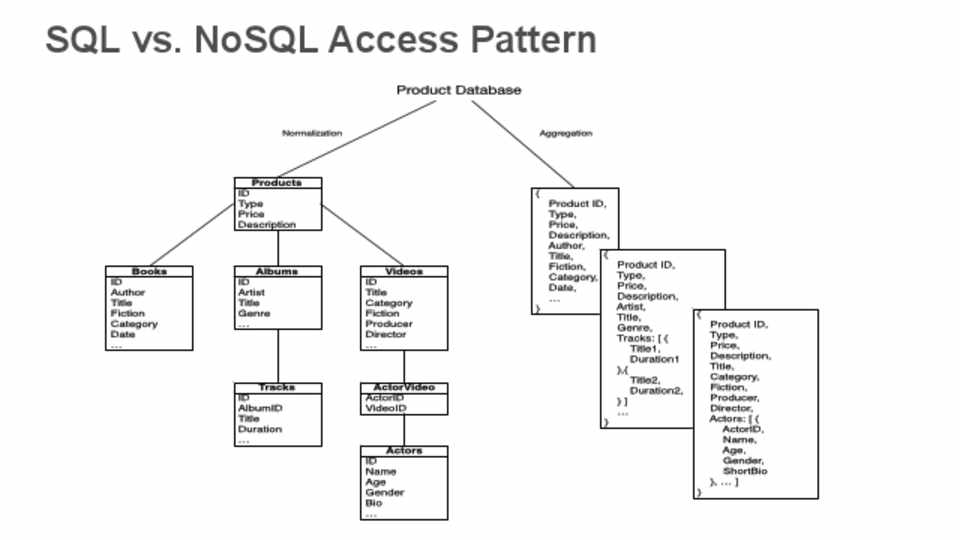

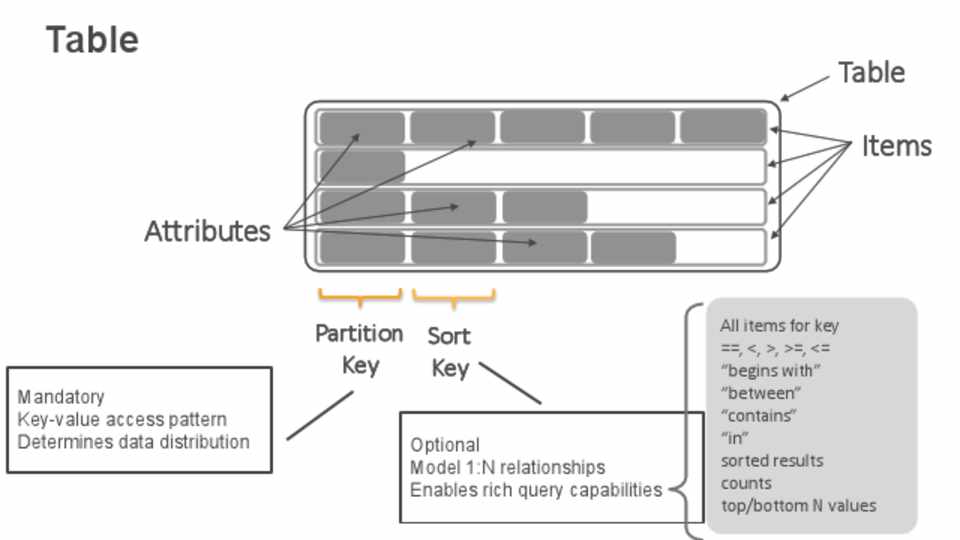

SQL vs. NoSQL Access Pattern

Table

Attributes



Table Items



Mandatory Key-value access pattern Determines data distribution



Partition Sort Key Key

Optional Model 1:N relationships Enables rich query capabilities



All items for key ==, <, >, >=, <= “begins with” “between” “contains” “in” sorted results counts top/bottom N values

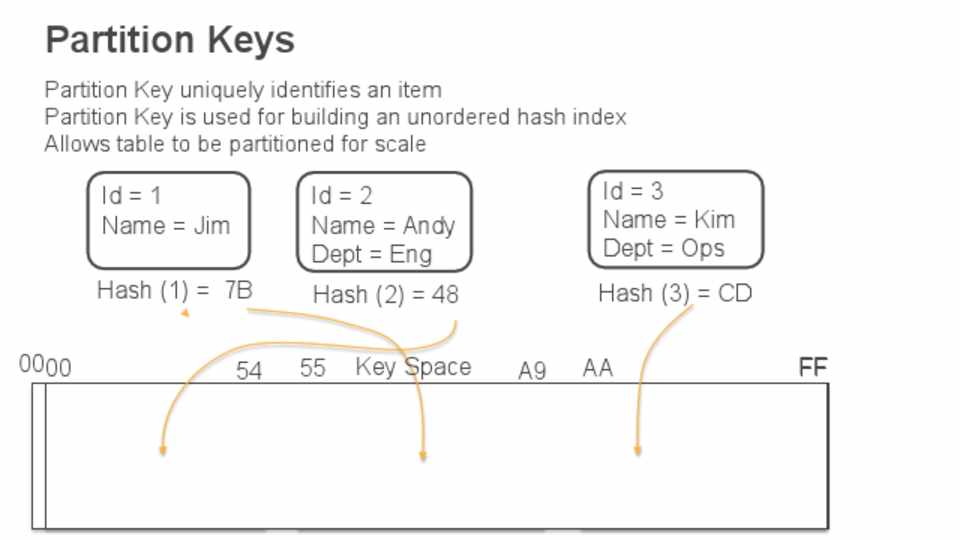

Partition Keys



Partition Key uniquely identifies an item Partition Key is used for building an unordered hash index Allows table to be partitioned for scale



Id = 1 Name = Jim

Hash (1) = 7B



Id = 2 Name = Andy Dept = Eng

Hash (2) = 48



Id = 3 Name = Kim Dept = Ops

Hash (3) = CD





54 55 Key Space A9 AA



FF

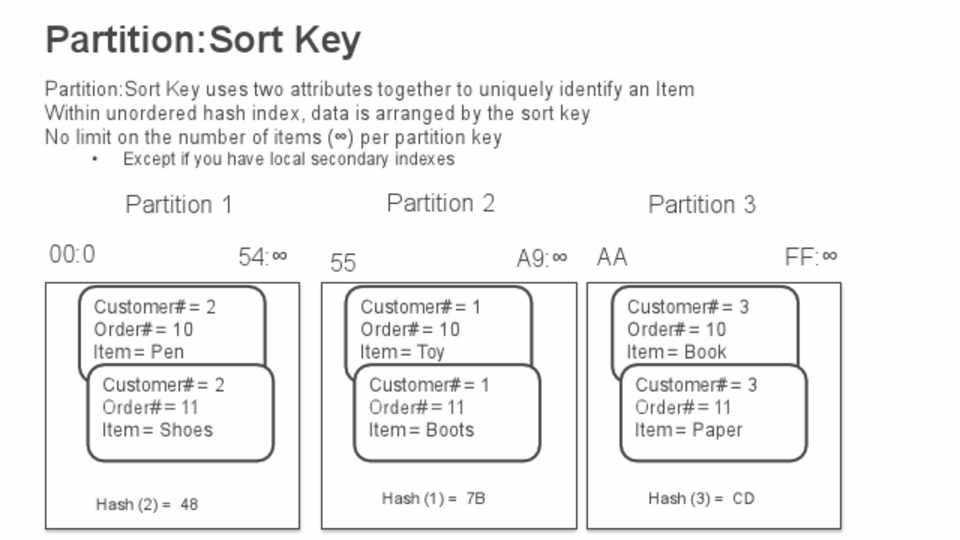

Partition:Sort Key



Partition:Sort Key uses two attributes together to uniquely identify an Item

Within unordered hash index, data is arranged by the sort key No limit on the number of items (∞) per partition key

• Except if you have local secondary indexes



Partition 1



Partition 2



Partition 3



00:0 54:∞ 55



A9:∞ AA



FF:∞



Customer# = 2 Order# = 10 Item = Pen

Customer# = 2 Order# = 11 Item = Shoes



Customer# = 1 Order# = 10 Item = Toy

Customer# = 1 Order# = 11 Item = Boots



Customer# = 3 Order# = 10 Item = Book

Customer# = 3 Order# = 11 Item = Paper



Hash (2) = 48



Hash (1) = 7B



Hash (3) = CD

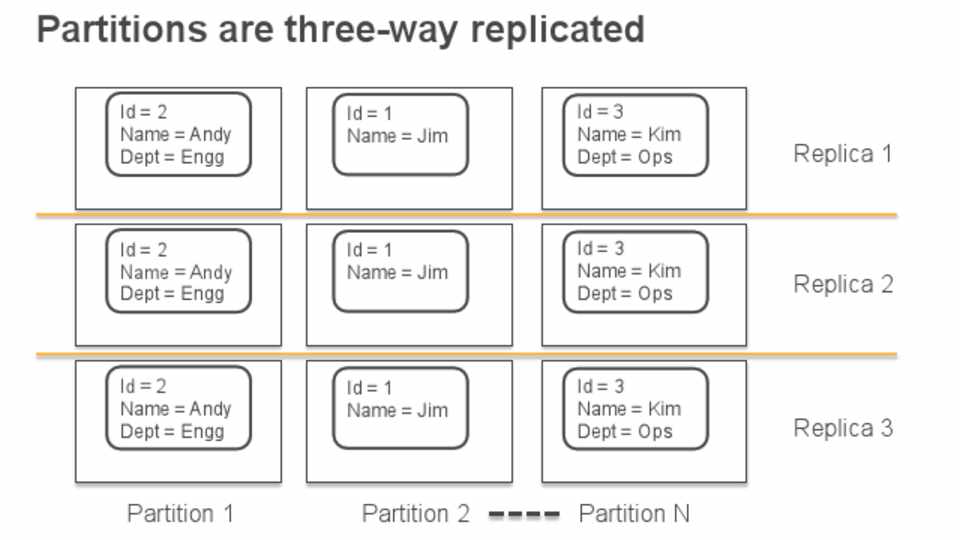

Partitions are three-way replicated



Id = 2 Name = Andy Dept = Engg



Id = 1 Name = Jim



Id = 3 Name = Kim Dept = Ops



Id = 2 Name = Andy Dept = Engg



Id = 1 Name = Jim



Id = 3 Name = Kim Dept = Ops



Id = 2 Name = Andy Dept = Engg

Partition 1



Id = 1 Name = Jim

Partition 2



Id = 3 Name = Kim Dept = Ops

Partition N



Replica 1 Replica 2 Replica 3

Indexes

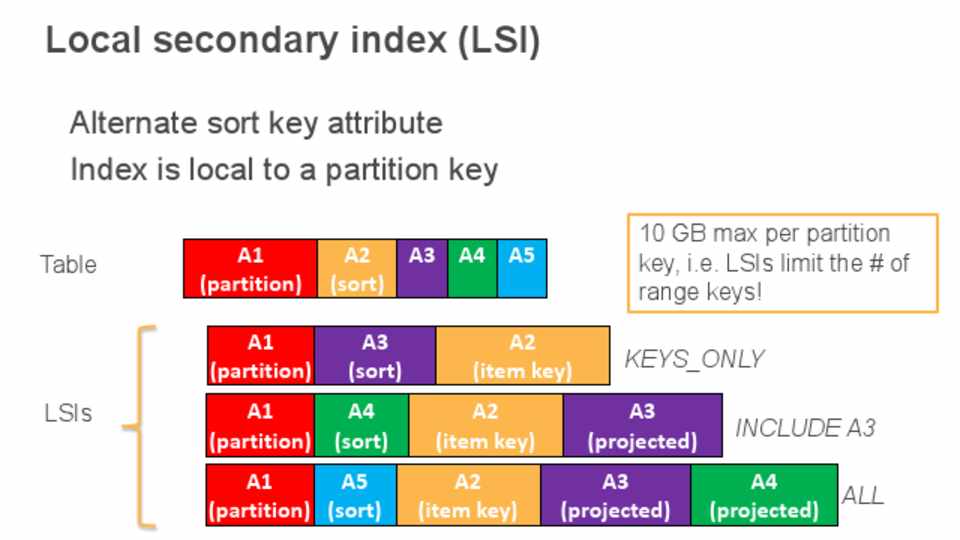

Local secondary index (LSI)



Alternate sort key attribute Index is local to a partition key



Table LSIs



A1 A2 A3 A4 A5 (partition) (sort)



10 GB max per partition key, i.e. LSIs limit the # of range keys!



A1 A3 (partition) (sort)



A2 (item key)



KEYS_ONLY



A1 A4 (partition) (sort)



A2 (item key)



A3 (projected) INCLUDE A3



A1 A5



A2



(partition) (sort) (item key)



A3 (projected)



A4 (projected)



ALL

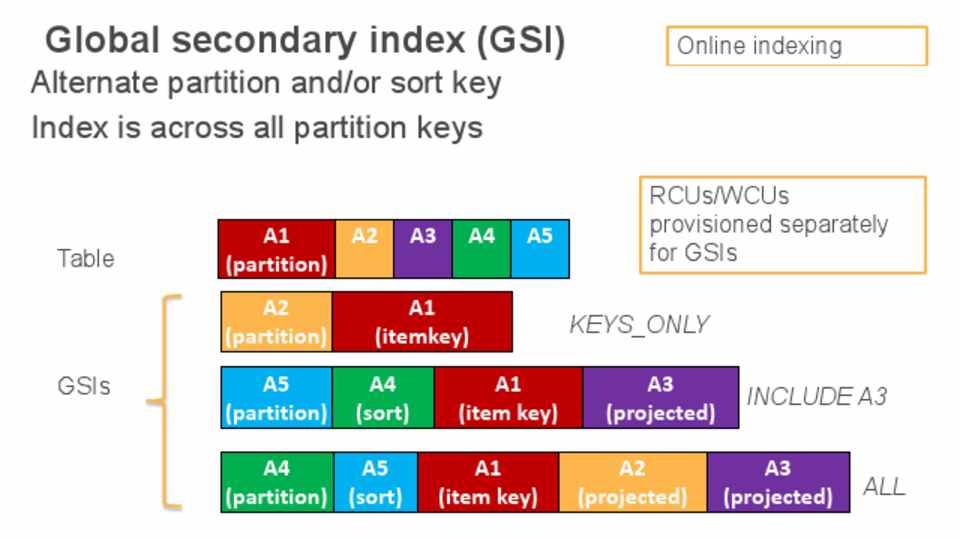

Global secondary index (GSI)

Alternate partition and/or sort key

Index is across all partition keys



Online indexing



Table GSIs



A1 A2 A3 A4 A5 (partition)



RCUs/WCUs provisioned separately for GSIs



A2 (partition)



A1 (itemkey)



KEYS_ONLY



A5 A4 (partition) (sort)



A1 (item key)



A3 (projected)



INCLUDE A3



A4 A5



A1



A2



A3



(partition) (sort) (item key) (projected) (projected) ALL

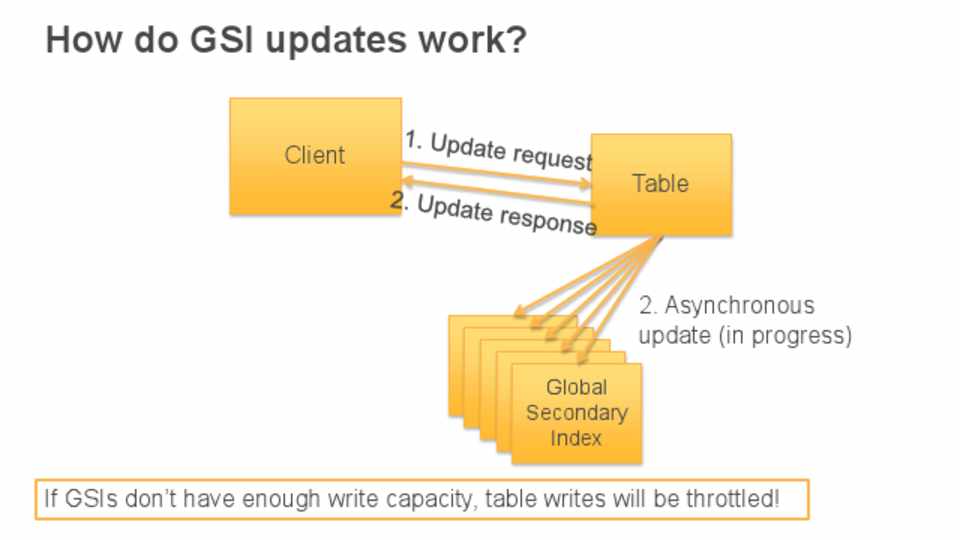

How do GSI updates work?

Client



Table



2. Asynchronous PtPraimtPrbaimtrPlabeaSimrtrlabeeayiGmrclabeylorolaeynbrdyaal ry update (in progress)

Index

If GSIs don’t have enough write capacity, table writes will be throttled!

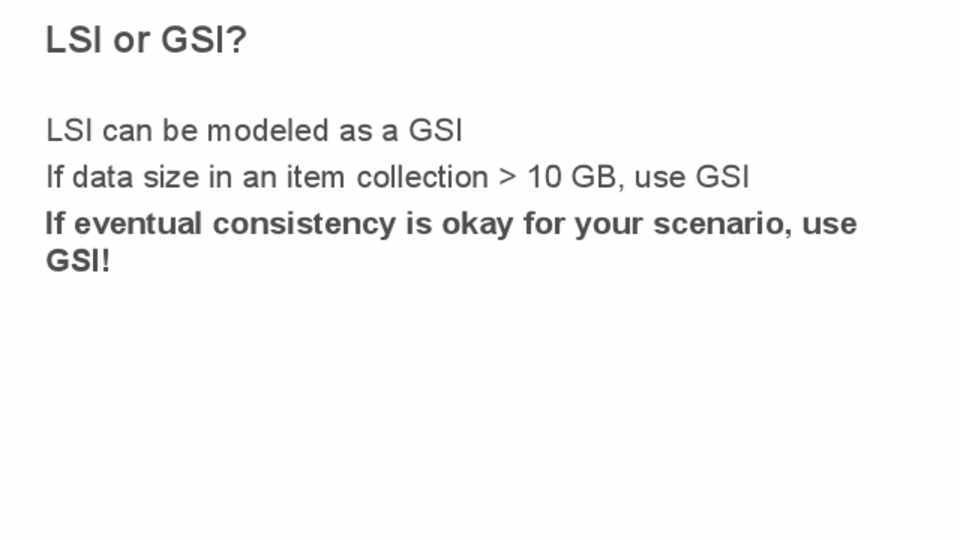

LSI or GSI?

LSI can be modeled as a GSI If data size in an item collection > 10 GB, use GSI If eventual consistency is okay for your scenario, use GSI!

Scaling

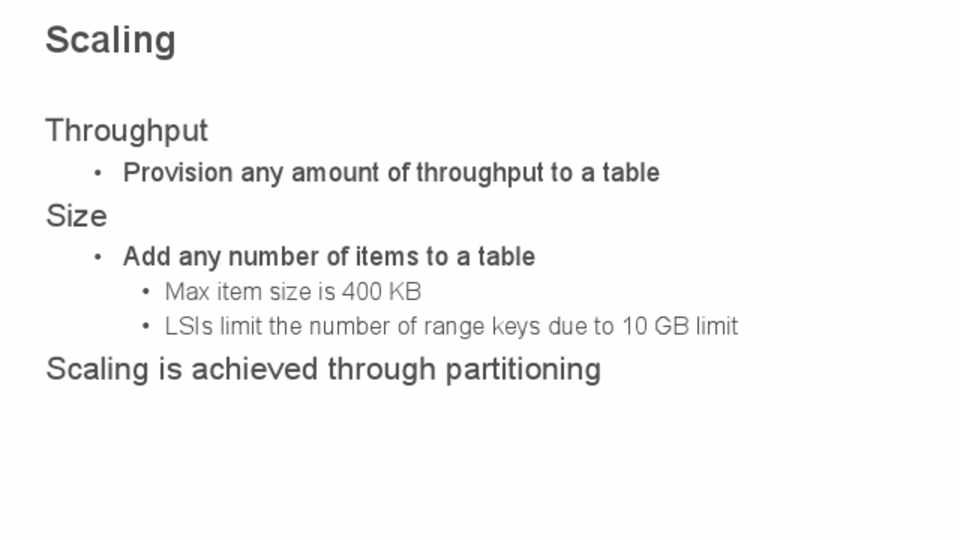

Scaling

Throughput

• Provision any amount of throughput to a table

Size

• Add any number of items to a table

• Max item size is 400 KB • LSIs limit the number of range keys due to 10 GB limit

Scaling is achieved through partitioning

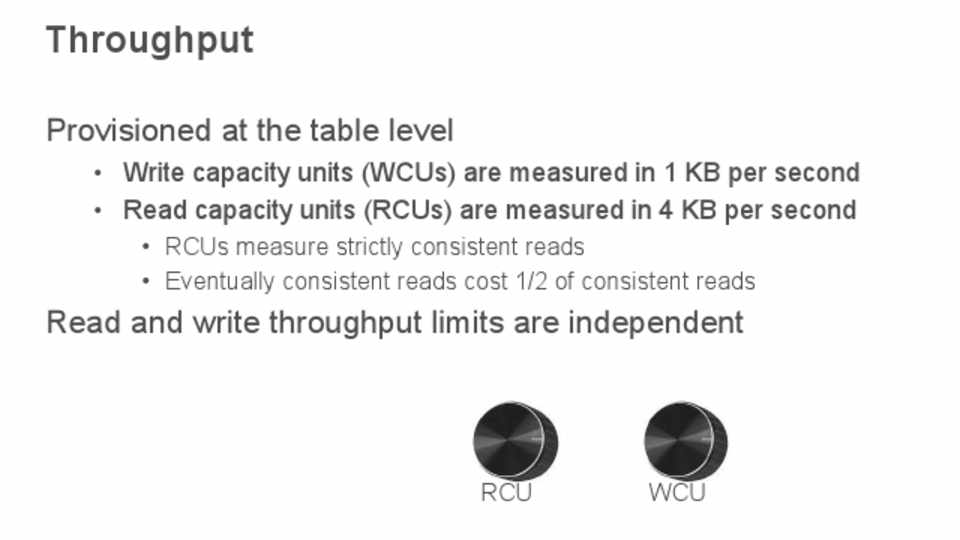

Throughput

Provisioned at the table level

• Write capacity units (WCUs) are measured in 1 KB per second • Read capacity units (RCUs) are measured in 4 KB per second

• RCUs measure strictly consistent reads • Eventually consistent reads cost 1/2 of consistent reads

Read and write throughput limits are independent



RCU



WCU

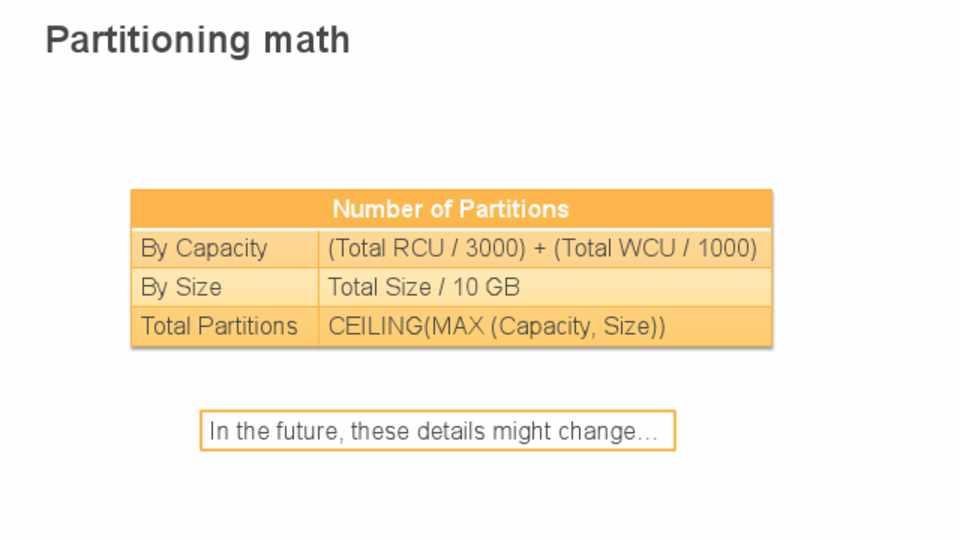

Partitioning math



By Capacity By Size Total Partitions



Number of Partitions (Total RCU / 3000) + (Total WCU / 1000) Total Size / 10 GB CEILING(MAX (Capacity, Size))



In the future, these details might change…

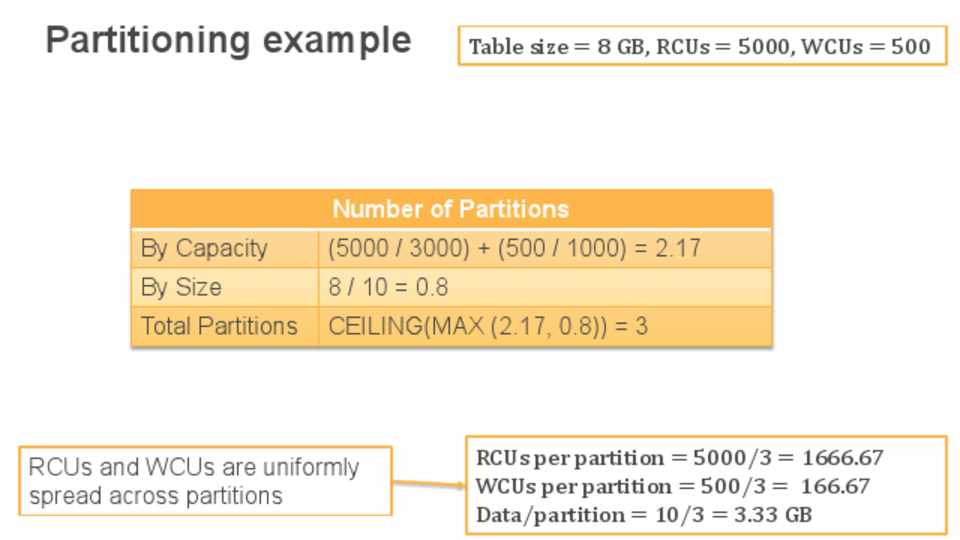

Partitioning example Table size = 8 GB, RCUs = 5000, WCUs = 500



By Capacity By Size Total Partitions



Number of Partitions (5000 / 3000) + (500 / 1000) = 2.17 8 / 10 = 0.8 CEILING(MAX (2.17, 0.8)) = 3



RCUs and WCUs are uniformly spread across partitions



RCUs per partition = 5000/3 = 1666.67 WCUs per partition = 500/3 = 166.67 Data/partition = 10/3 = 3.33 GB

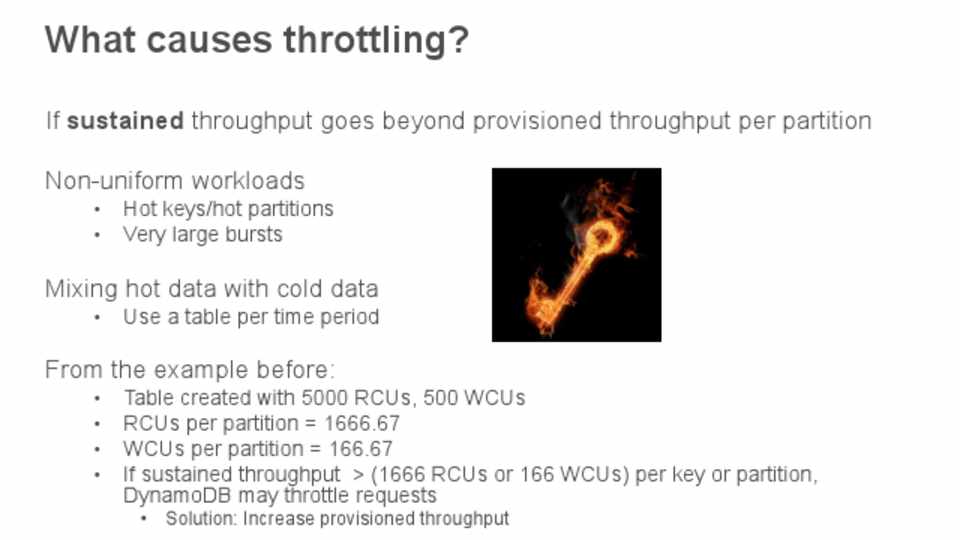

What causes throttling?

If sustained throughput goes beyond provisioned throughput per partition

Non-uniform workloads

• Hot keys/hot partitions • Very large bursts

Mixing hot data with cold data

• Use a table per time period

From the example before:

• Table created with 5000 RCUs, 500 WCUs • RCUs per partition = 1666.67 • WCUs per partition = 166.67 • If sustained throughput > (1666 RCUs or 166 WCUs) per key or partition,

DynamoDB may throttle requests

• Solution: Increase provisioned throughput

Partition

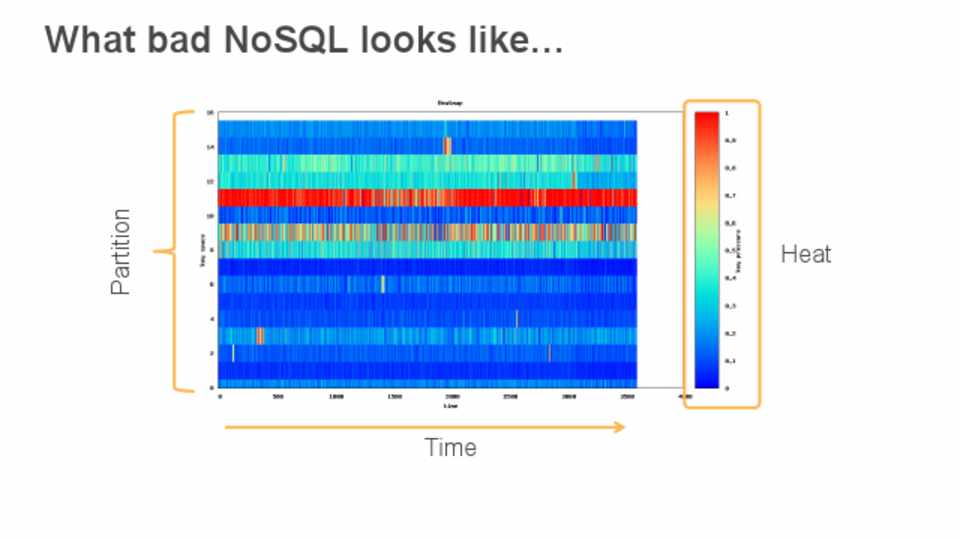

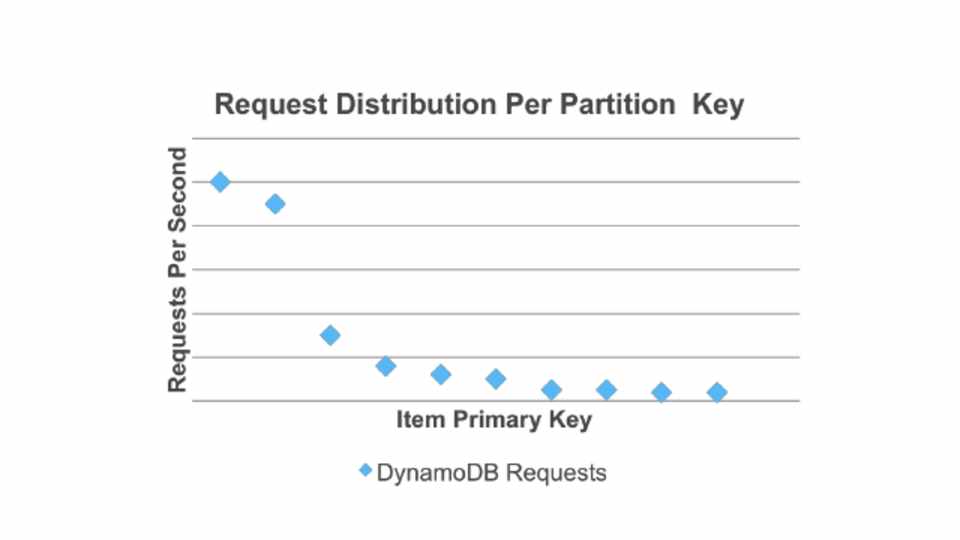

What bad NoSQL looks like…

Time



Heat

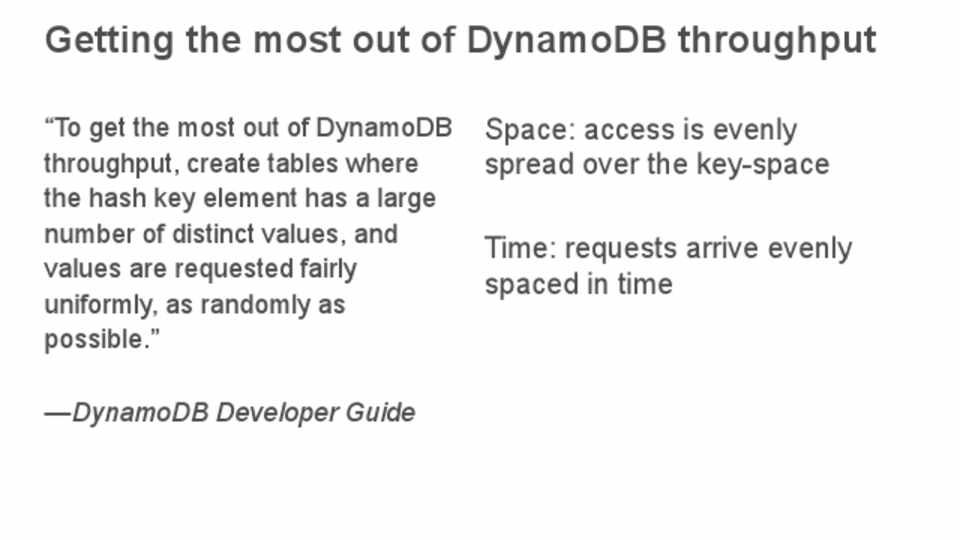

Getting the most out of DynamoDB throughput



“To get the most out of DynamoDB throughput, create tables where the hash key element has a large number of distinct values, and values are requested fairly uniformly, as randomly as possible.”



Space: access is evenly spread over the key-space

Time: requests arrive evenly spaced in time



—DynamoDB Developer Guide

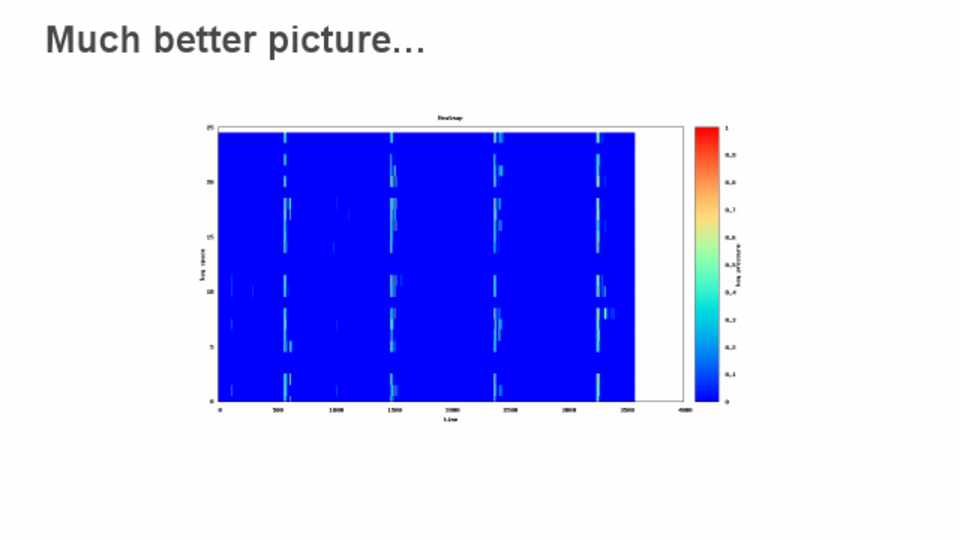

Much better picture…

Data modeling

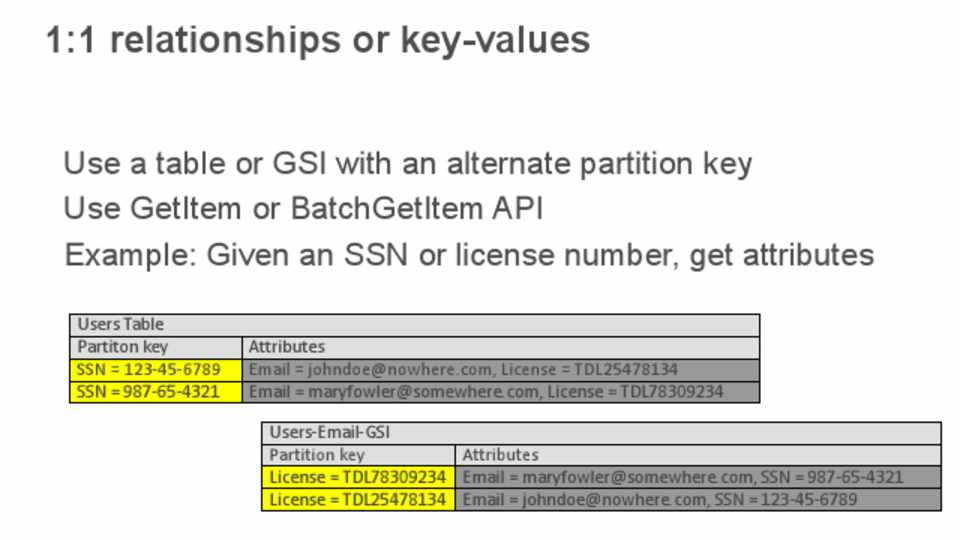

1:1 relationships or key-values



Use a table or GSI with an alternate partition key Use GetItem or BatchGetItem API Example: Given an SSN or license number, get attributes



Users Table Partiton key SSN = 123-45-6789 SSN = 987-65-4321



Attributes Email = johndoe@nowhere.com, License = TDL25478134 Email = maryfowler@somewhere.com, License = TDL78309234



Users-Email-GSI



Partition key



Attributes



License = TDL78309234 Email = maryfowler@somewhere.com, SSN = 987-65-4321



License = TDL25478134 Email = johndoe@nowhere.com, SSN = 123-45-6789

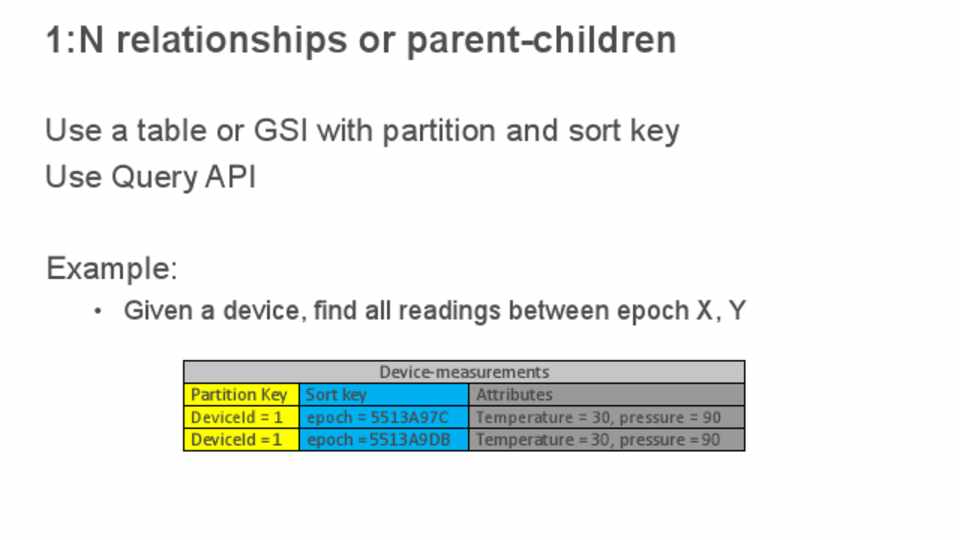

1:N relationships or parent-children



Use a table or GSI with partition and sort key Use Query API



Example:

• Given a device, find all readings between epoch X, Y



Partition Key DeviceId = 1 DeviceId = 1



Device-measurements



Sort key



Attributes



epoch = 5513A97C Temperature = 30, pressure = 90



epoch = 5513A9DB Temperature = 30, pressure = 90

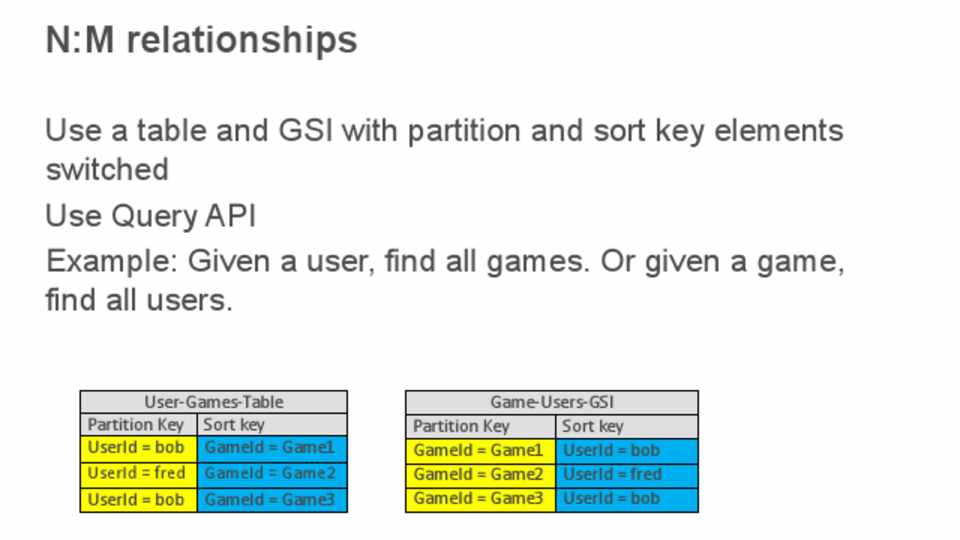

N:M relationships

Use a table and GSI with partition and sort key elements switched Use Query API Example: Given a user, find all games. Or given a game, find all users.



User-Games-Table Partition Key Sort key UserId = bob GameId = Game1

UserId = fred GameId = Game2

UserId = bob GameId = Game3



Game-Users-GSI



Partition Key



Sort key



GameId = Game1 UserId = bob



GameId = Game2 UserId = fred



GameId = Game3 UserId = bob

Hierarchical Data

Tiered relational data structures

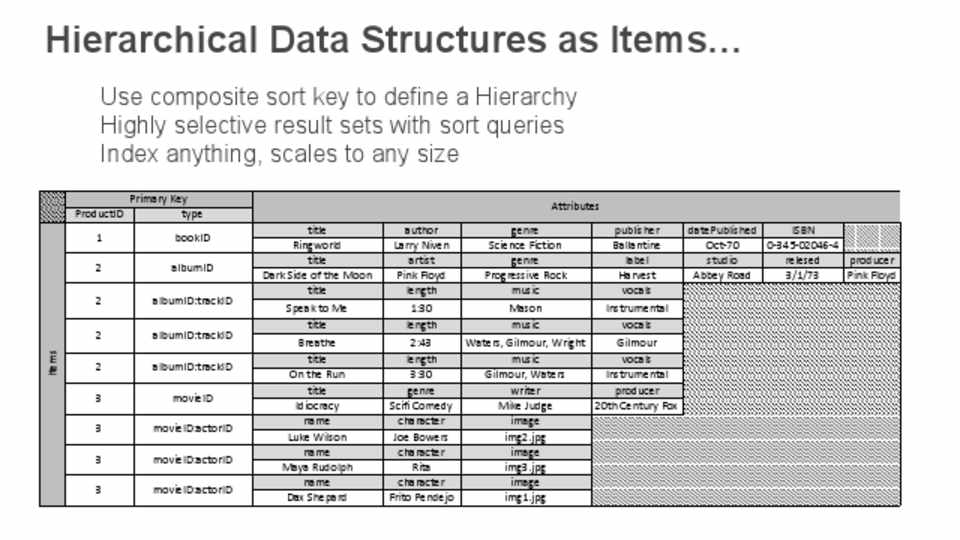

Hierarchical Data Structures as Items…



Use composite sort key to define a Hierarchy Highly selective result sets with sort queries Index anything, scales to any size



Primary Key



ProductID



type



1 bookID



2 albumID



2 albumID:trackID



2 albumID:trackID 2 albumID:trackID 3 movieID 3 movieID:actorID 3 movieID:actorID 3 movieID:actorID



title Ringworld

title Dark Side of the Moon

title

Speak to Me

title

Breathe

title On the Run

title Idiocracy

name Luke Wilson

name Maya Rudolph

name Dax Shepard



Attributes



author Larry Niven

artist Pink Floyd

length

1:30

length

2:43

length 3:30 genre Scifi Comedy character Joe Bowers character Rita character Frito Pendejo



genre Science Fiction

genre Progressive Rock

music

Mason

music

Waters, Gilmour, Wright

music Gilmour, Waters

writer Mike Judge

image img2.jpg

image img3.jpg

image img1.jpg



publisher Ballantine

label Harvest vocals

Instrumental

vocals

Gilmour

vocals Instrumental

producer 20th Century Fox



datePublished Oct-70 studio

Abbey Road



ISBN 0-345-02046-4

relesed producer 3/1/73 Pink Floyd



Items

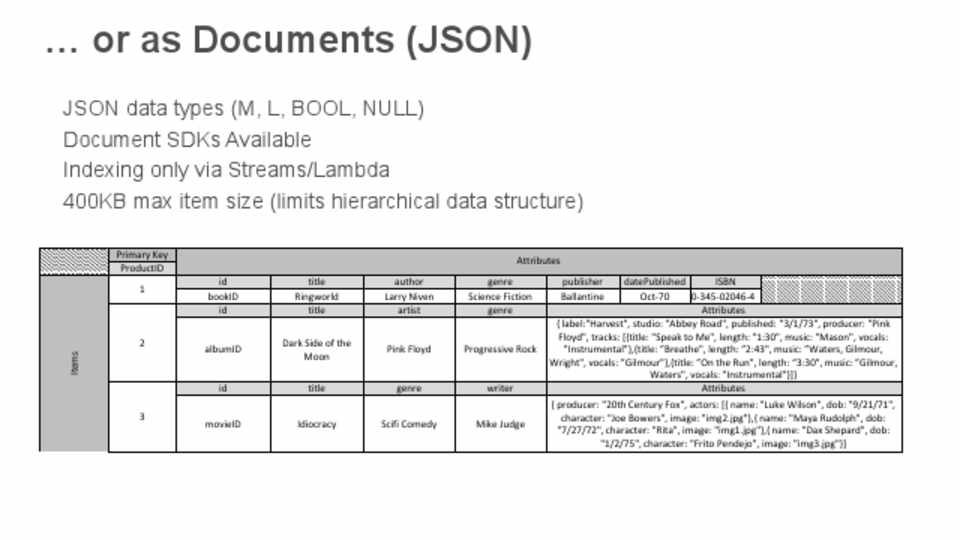

… or as Documents (JSON)



JSON data types (M, L, BOOL, NULL) Document SDKs Available Indexing only via Streams/Lambda 400KB max item size (limits hierarchical data structure)



Primary Key ProductID



id bookID

id

albumID

id

movieID



title Ringworld

title

Dark Side of the Moon

title

Idiocracy



author Larry Niven

artist

Pink Floyd

genre

Scifi Comedy



Attributes



genre Science Fiction

genre

Progressive Rock

writer

Mike Judge



publisher datePublished



ISBN



Ballantine



Oct-70 0-345-02046-4



Attributes



{ label:"Harvest", studio: "Abbey Road", published: "3/1/73", producer: "Pink



Floyd", tracks: [{title: "Speak to Me", length: "1:30", music: "Mason", vocals:



"Instrumental"},{title: ”Breathe", length: ”2:43", music: ”Waters, Gilmour,



Wright", vocals: ”Gilmour"},{title: ”On the Run", length: “3:30", music: ”Gilmour,



Waters", vocals: "Instrumental"}]}



Attributes



{ producer: "20th Century Fox", actors: [{ name: "Luke Wilson", dob: "9/21/71", character: "Joe Bowers", image: "img2.jpg"},{ name: "Maya Rudolph", dob: "7/27/72", character: "Rita", image: "img1.jpg"},{ name: "Dax Shepard", dob: "1/2/75", character: "Frito Pendejo", image: "img3.jpg"}]



Items

Scenarios and best practices

Event logging

Storing time series data

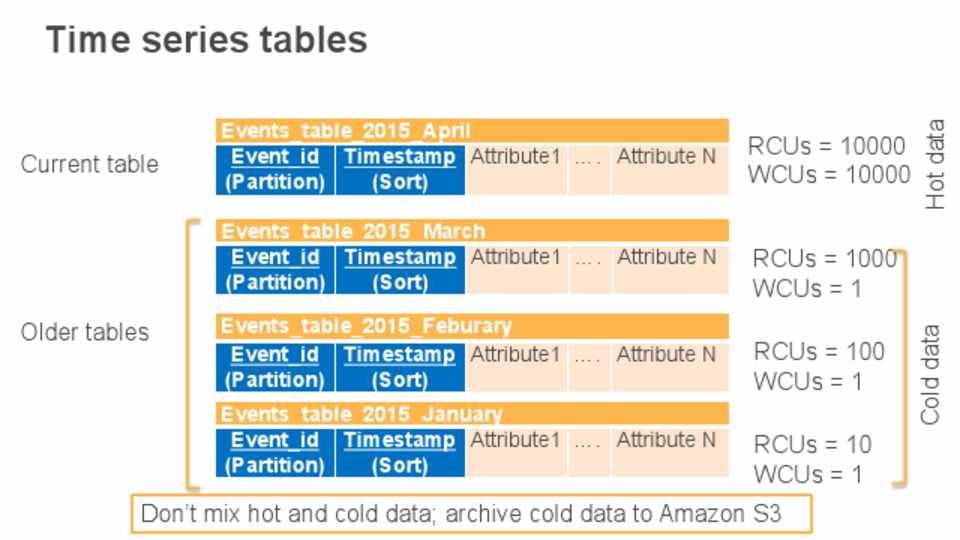

Time series tables



Hot data



Cold data



Current table



Events_table_2015_April Event_id Timestamp Attribute1 …. Attribute N



RCUs = 10000



(Partition) (Sort)



WCUs = 10000



Events_table_2015_March Event_id Timestamp Attribute1 …. Attribute N

(Partition) (Sort)



RCUs = 1000 WCUs = 1



Older tables



Events_table_2015_Feburary Event_id Timestamp Attribute1 …. Attribute N (Partition) (Sort)



RCUs = 100 WCUs = 1



Events_table_2015_January Event_id Timestamp Attribute1 …. Attribute N

(Partition) (Sort)



RCUs = 10 WCUs = 1



Don’t mix hot and cold data; archive cold data to Amazon S3

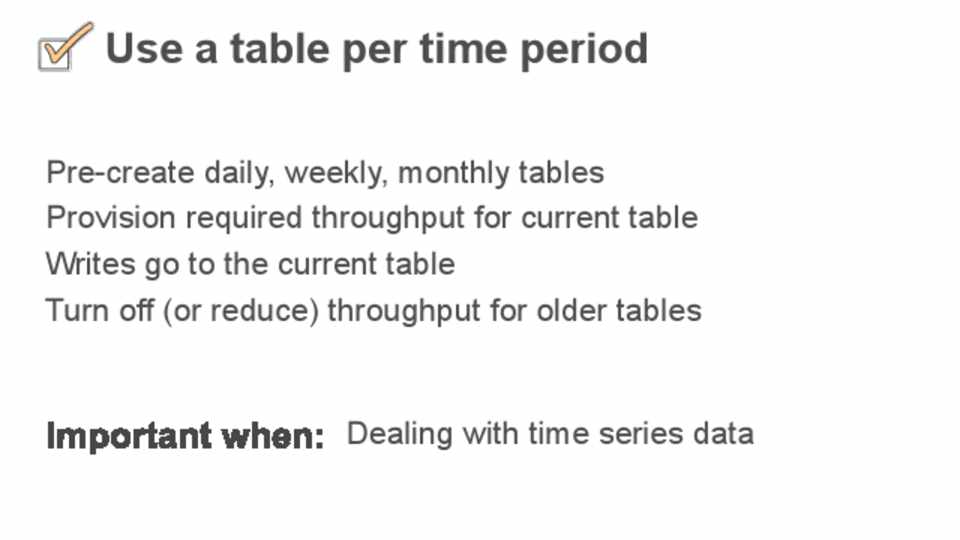

Use a table per time period

Pre-create daily, weekly, monthly tables Provision required throughput for current table Writes go to the current table Turn off (or reduce) throughput for older tables

Dealing with time series data

Product catalog

Popular items (read)

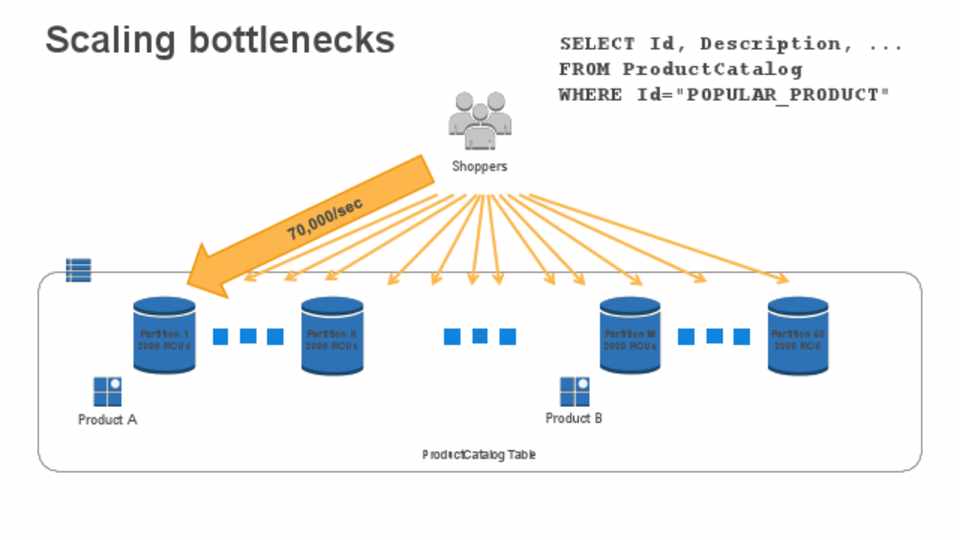

Scaling bottlenecks



SELECT Id, Description, ... FROM ProductCatalog WHERE Id="POPULAR_PRODUCT"



Shoppers



Partition 1 2000 RCUs

Product A



Partition K 2000 RCUs



Partition M 2000 RCUs



Product B ProductCatalog Table



Partition 50 2000 RCU

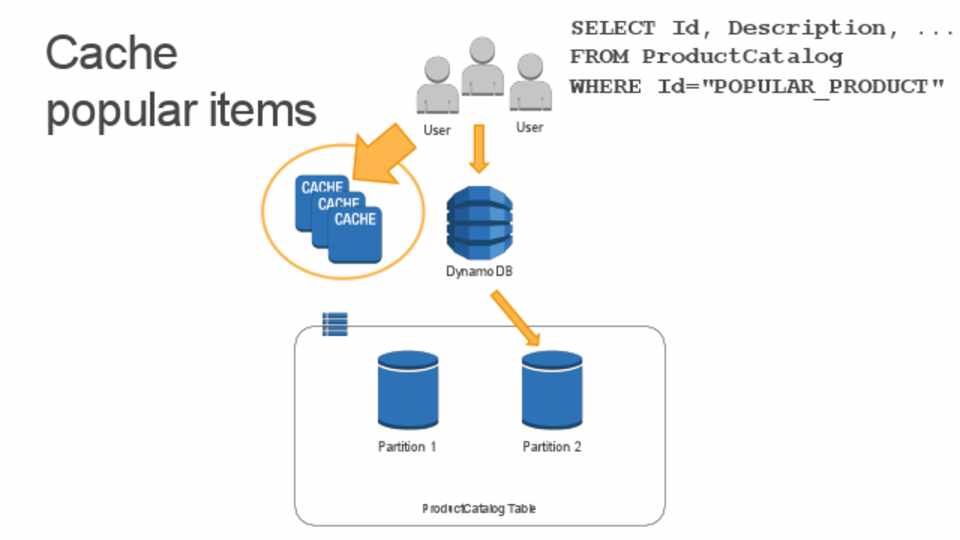

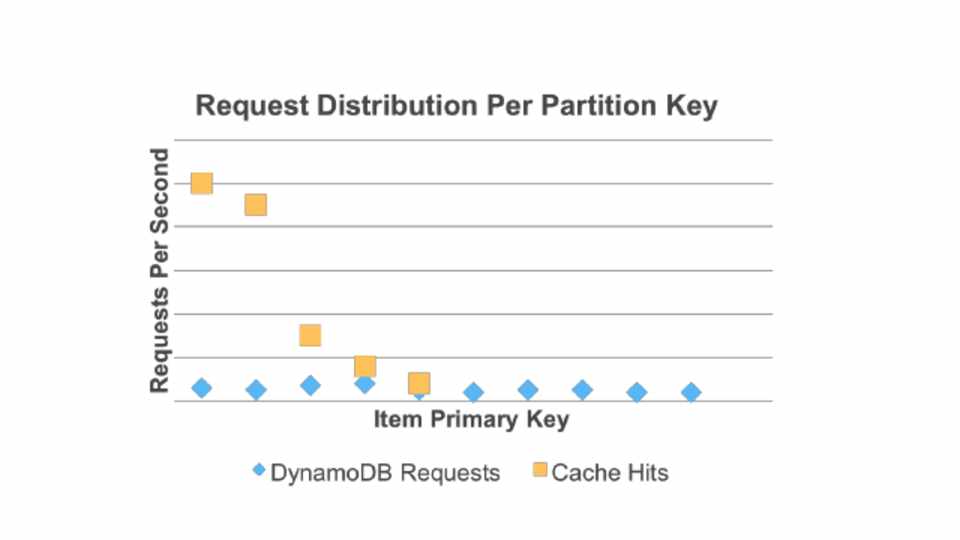

Cache popular items



SELECT Id, Description, ... FROM ProductCatalog WHERE Id="POPULAR_PRODUCT"



User



User



DynamoDB



Partition 1



Partition 2



ProductCatalog Table

Messaging app

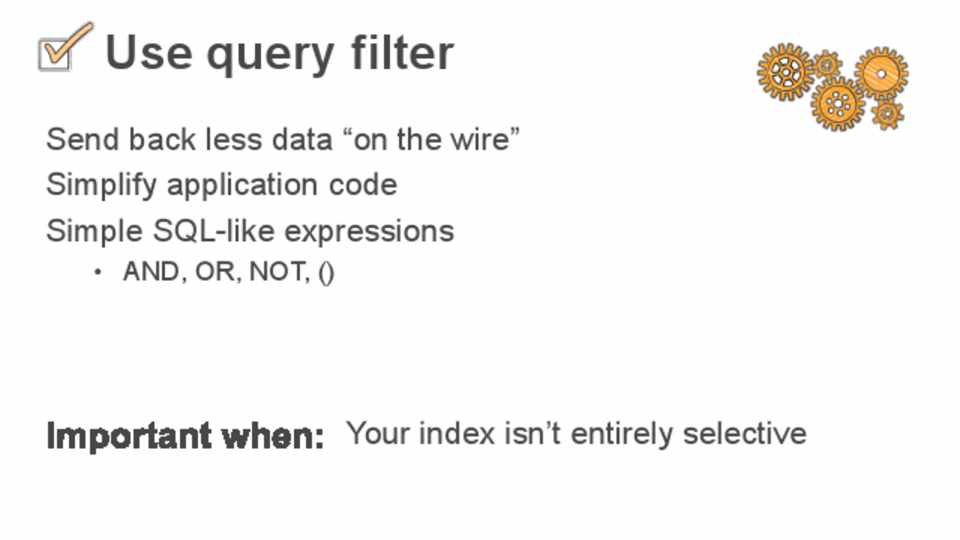

Large items Filters vs. indexes M:N Modeling—inbox and outbox

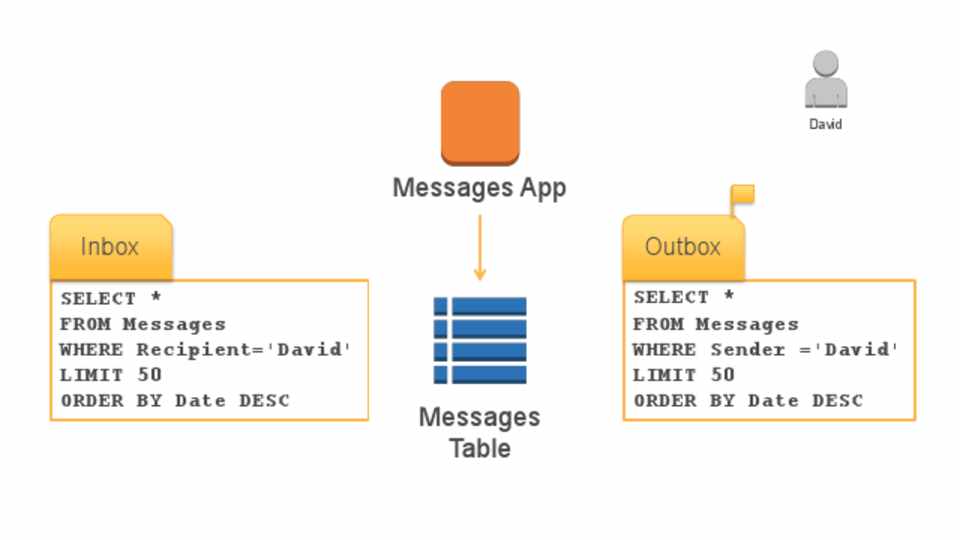

Messages App



Inbox

SELECT * FROM Messages WHERE Recipient='David' LIMIT 50 ORDER BY Date DESC



Messages Table



David

Outbox

SELECT * FROM Messages WHERE Sender ='David' LIMIT 50 ORDER BY Date DESC

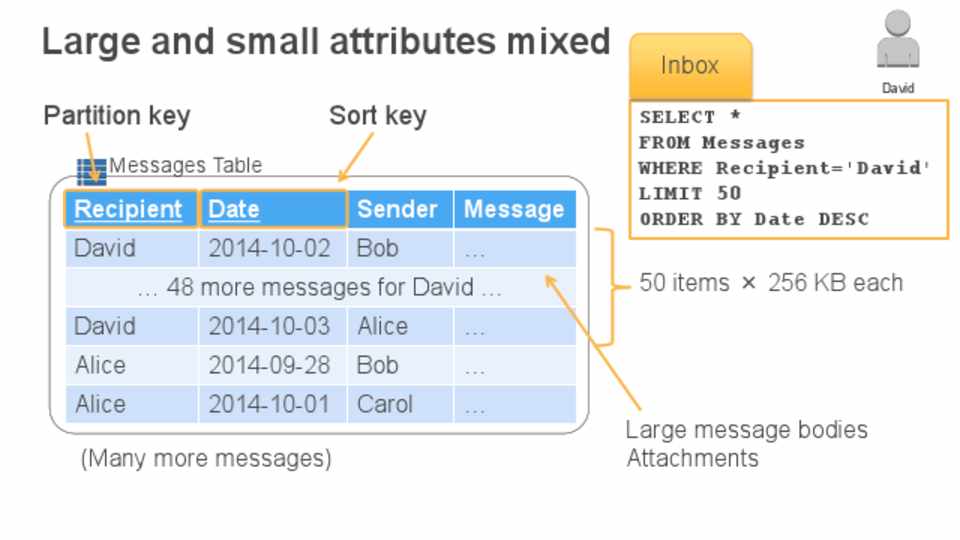

Large and small attributes mixed



Partition key



Sort key



Messages Table



Recipient Date



Sender Message



David



2014-10-02 Bob



…



Inbox

David

SELECT * FROM Messages WHERE Recipient='David' LIMIT 50 ORDER BY Date DESC



… 48 more messages for David …



50 items × 256 KB each



David



2014-10-03 Alice …



Alice



2014-09-28 Bob



…



Alice



2014-10-01 Carol



(Many more messages)



…



Large message bodies Attachments

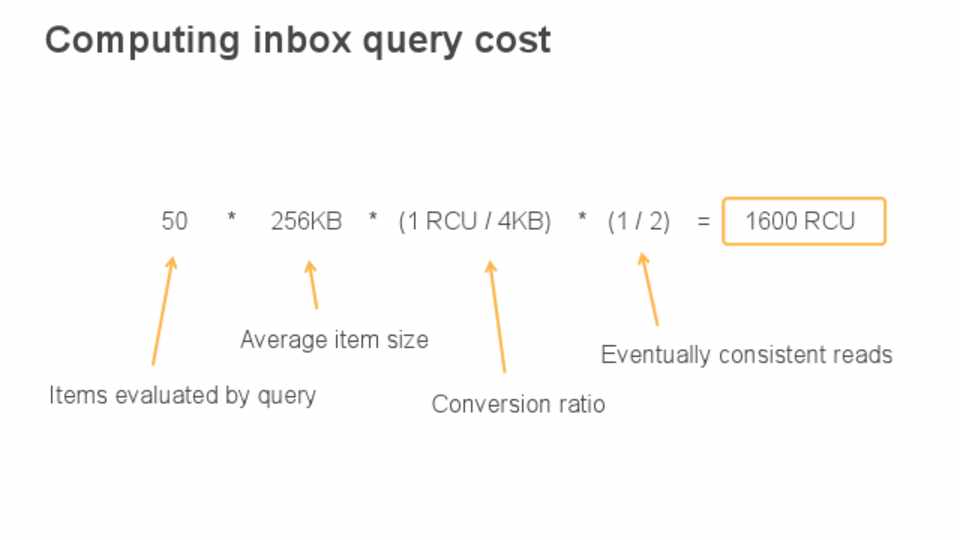

Computing inbox query cost



50 * 256KB * (1 RCU / 4KB) * (1 / 2) = 1600 RCU



Average item size



Eventually consistent reads



Items evaluated by query



Conversion ratio

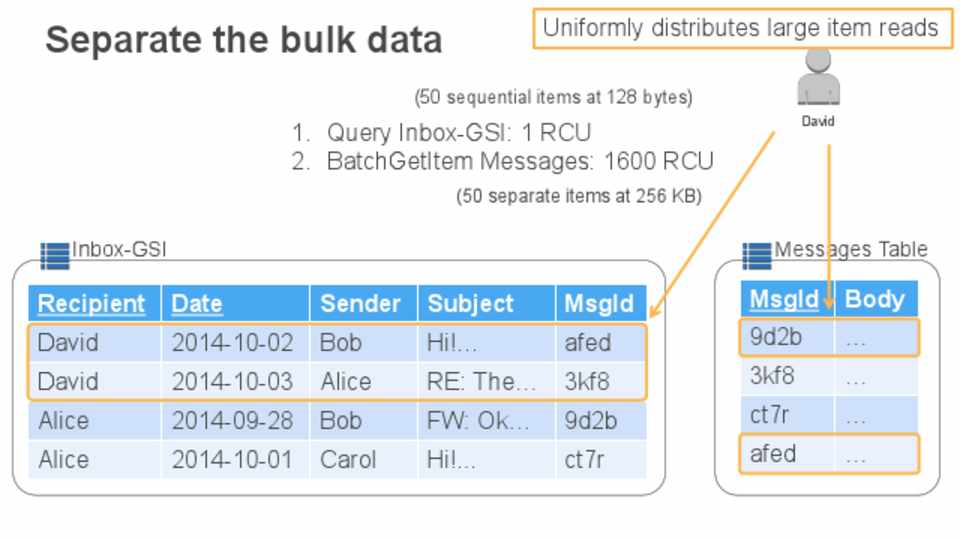

Separate the bulk data



Uniformly distributes large item reads



(50 sequential items at 128 bytes)

1. Query Inbox-GSI: 1 RCU 2. BatchGetItem Messages: 1600 RCU

(50 separate items at 256 KB)



David



Inbox-GSI



Recipient David David Alice Alice



Date 2014-10-02 2014-10-03 2014-09-28 2014-10-01



Sender Bob Alice Bob Carol



Subject Hi!… RE: The… FW: Ok…

Hi!...



MsgId afed 3kf8 9d2b ct7r



Messages Table



MsgId 9d2b 3kf8 ct7r afed



Body … … … …

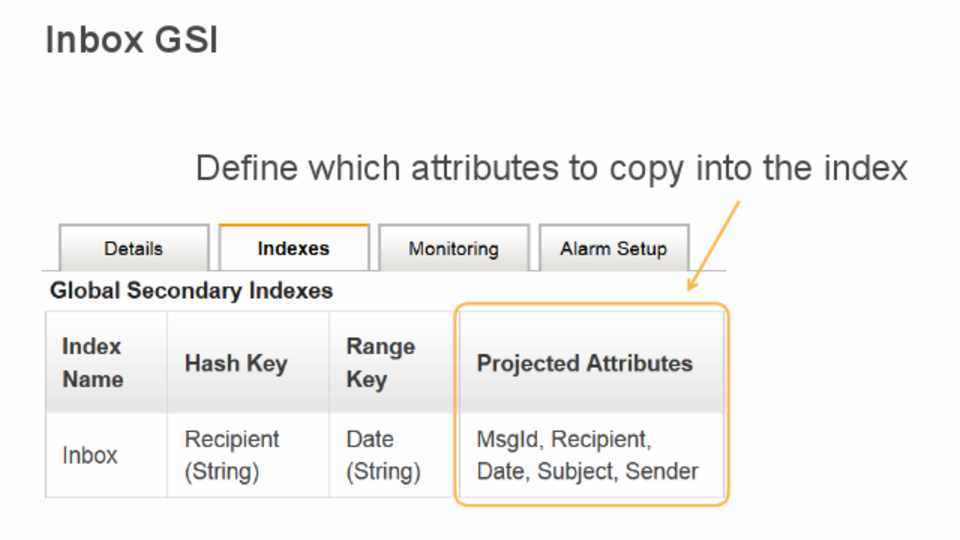

Inbox GSI Define which attributes to copy into the index

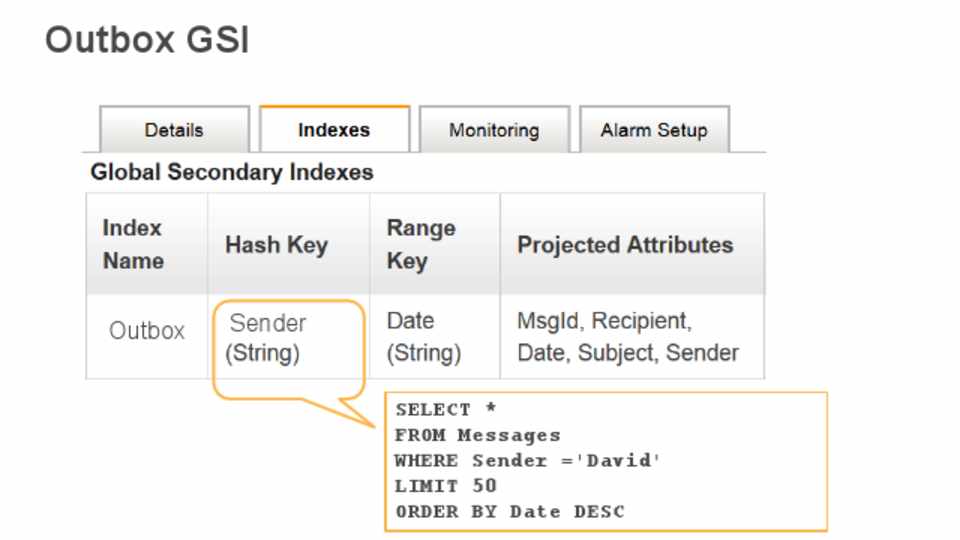

Outbox GSI



Outbox Sender



SELECT * FROM Messages WHERE Sender ='David' LIMIT 50 ORDER BY Date DESC

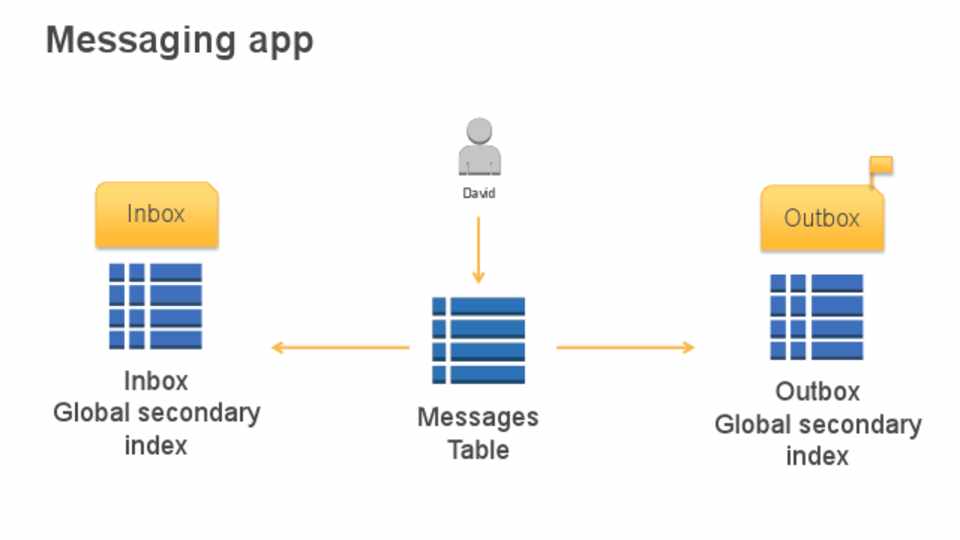

Messaging app

Inbox



David



Inbox Global secondary

index



Messages Table



Outbox

Outbox Global secondary

index

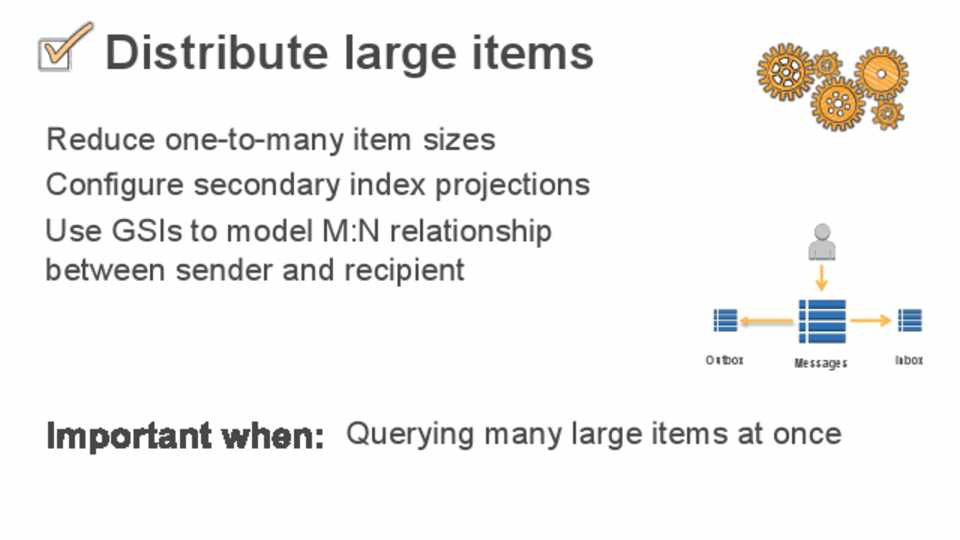

Distribute large items

Reduce one-to-many item sizes Configure secondary index projections Use GSIs to model M:N relationship between sender and recipient



Outbox



Messages



Inbox



Querying many large items at once

Multiplayer online gaming

Query filters vs. composite key indexes

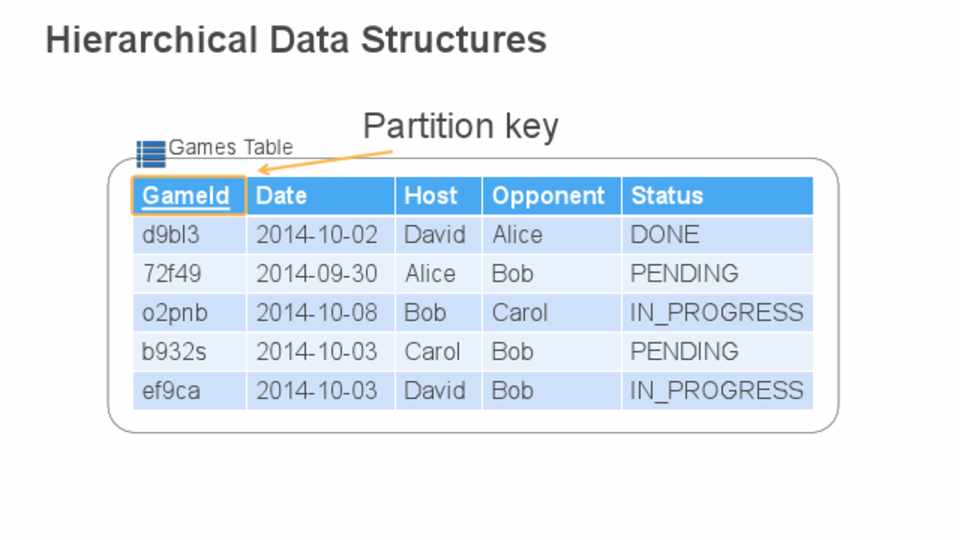

Hierarchical Data Structures



Games Table



Partition key



GameId d9bl3 72f49 o2pnb b932s ef9ca



Date 2014-10-02 2014-09-30 2014-10-08 2014-10-03 2014-10-03



Host David Alice Bob Carol David



Opponent Alice Bob Carol Bob Bob



Status DONE PENDING IN_PROGRESS PENDING IN_PROGRESS

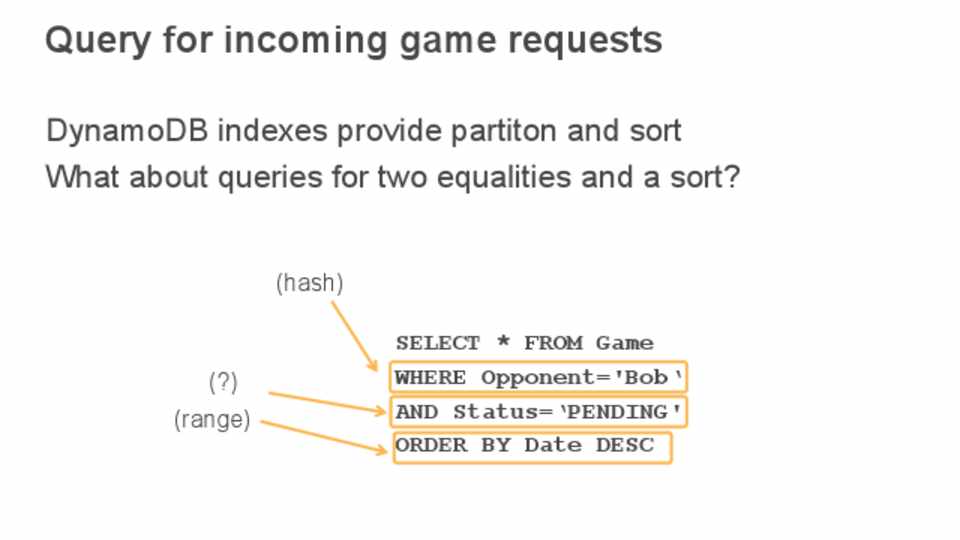

Query for incoming game requests

DynamoDB indexes provide partiton and sort What about queries for two equalities and a sort?



(hash)

(?) (range)



SELECT * FROM Game WHERE Opponent='Bob‘ AND Status=‘PENDING' ORDER BY Date DESC

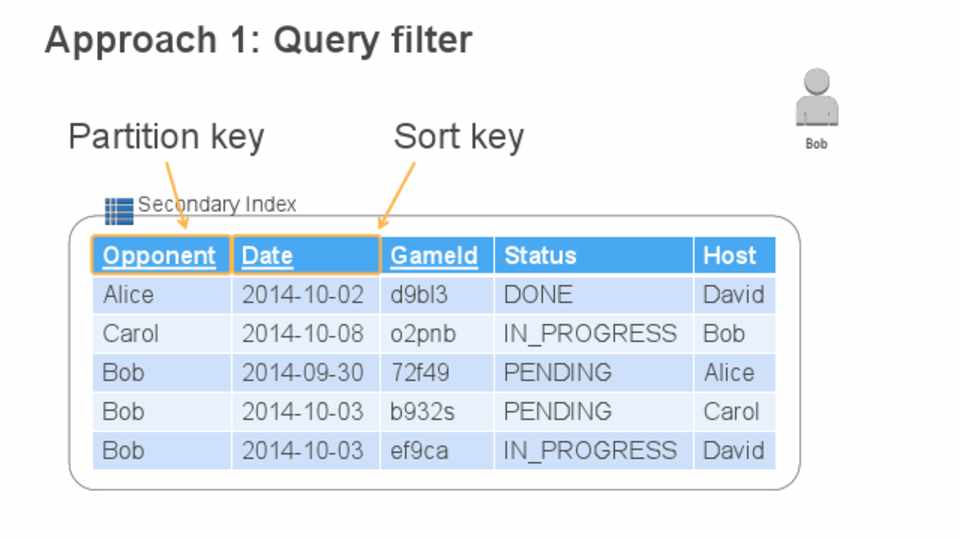

Approach 1: Query filter



Partition key



Sort key



Bob



Secondary Index



Opponent Alice Carol Bob Bob Bob



Date 2014-10-02 2014-10-08 2014-09-30 2014-10-03 2014-10-03



GameId d9bl3 o2pnb 72f49 b932s ef9ca



Status DONE IN_PROGRESS PENDING PENDING IN_PROGRESS



Host David Bob Alice Carol David

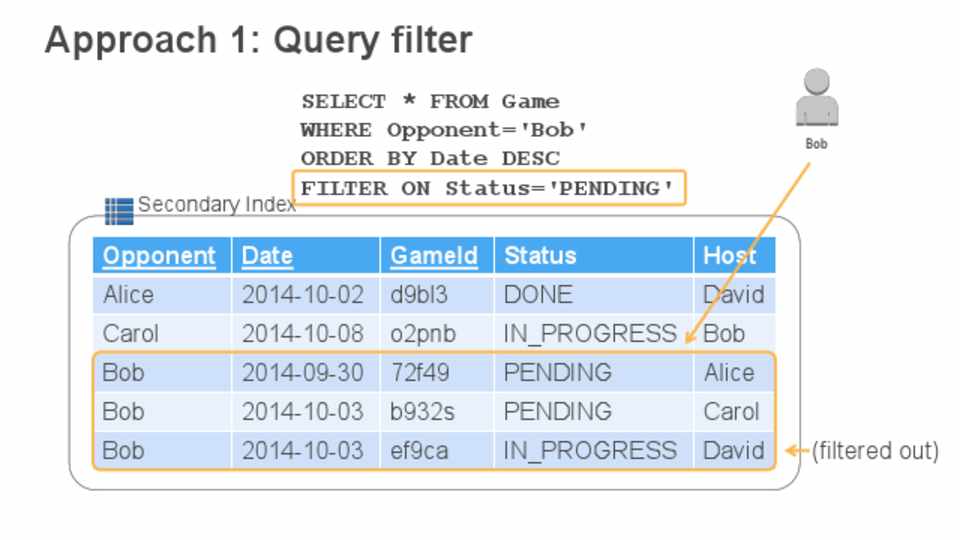

Approach 1: Query filter



SELECT * FROM Game WHERE Opponent='Bob' ORDER BY Date DESC FILTER ON Status='PENDING'

Secondary Index



Opponent Alice Carol Bob Bob Bob



Date 2014-10-02 2014-10-08 2014-09-30 2014-10-03 2014-10-03



GameId d9bl3 o2pnb 72f49 b932s ef9ca



Status DONE IN_PROGRESS PENDING PENDING IN_PROGRESS



Host David Bob Alice Carol David



Bob

(filtered out)

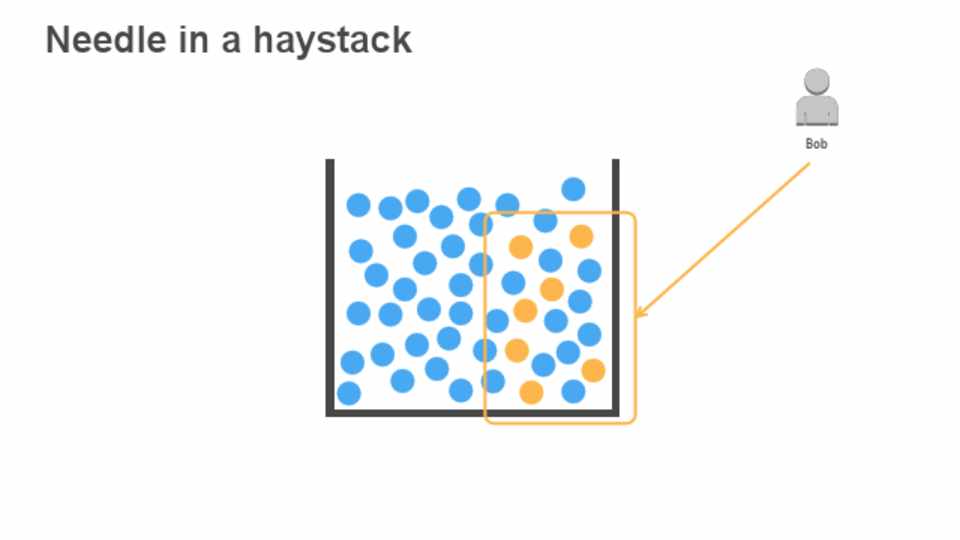

Needle in a haystack



Bob

Use query filter

Send back less data “on the wire” Simplify application code Simple SQL-like expressions

• AND, OR, NOT, ()

Your index isn’t entirely selective

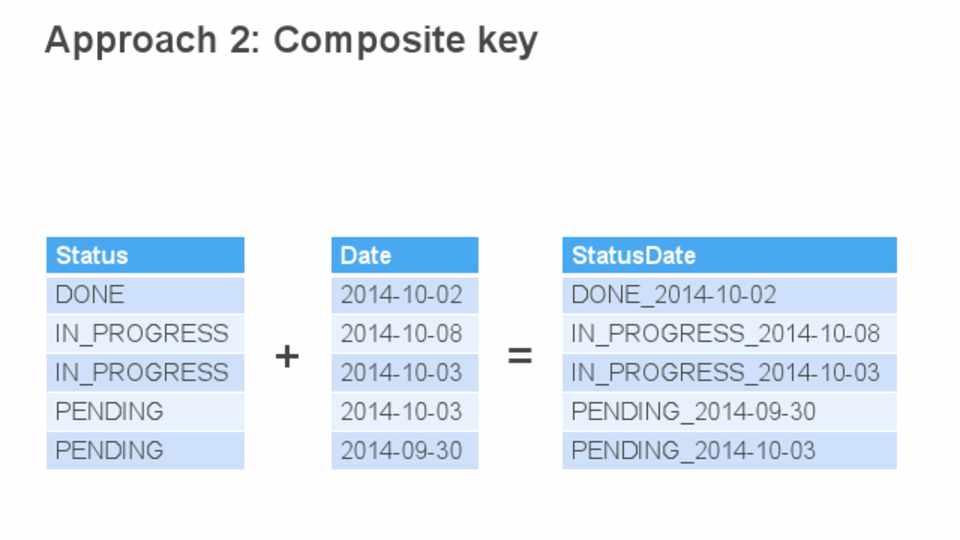

Approach 2: Composite key



Status DONE IN_PROGRESS IN_PROGRESS PENDING PENDING



Date 2014-10-02

+ 2014-10-08 2014-10-03 2014-10-03 2014-09-30



StatusDate DONE_2014-10-02

= IN_PROGRESS_2014-10-08 IN_PROGRESS_2014-10-03 PENDING_2014-09-30 PENDING_2014-10-03

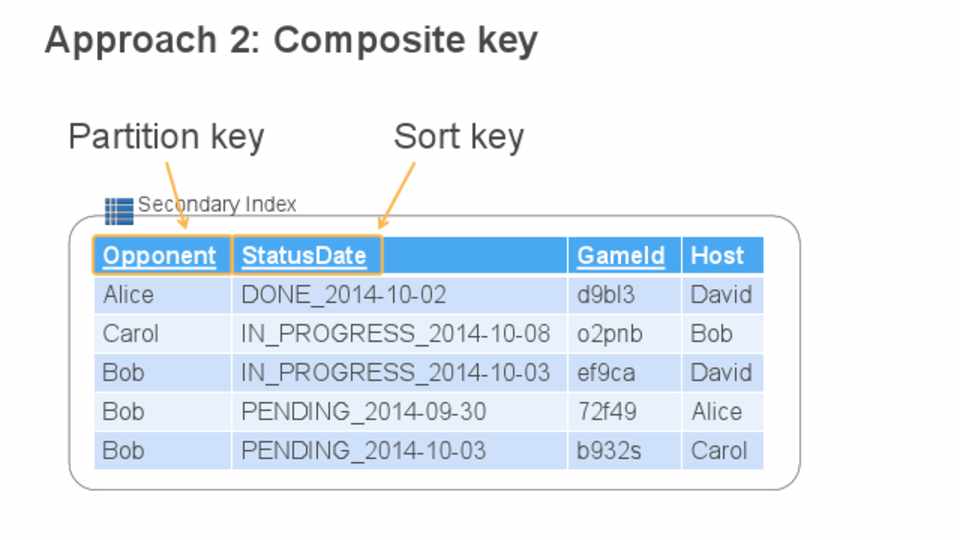

Approach 2: Composite key



Partition key



Sort key



Secondary Index



Opponent Alice Carol Bob Bob Bob



StatusDate DONE_2014-10-02 IN_PROGRESS_2014-10-08 IN_PROGRESS_2014-10-03 PENDING_2014-09-30 PENDING_2014-10-03



GameId d9bl3 o2pnb ef9ca 72f49 b932s



Host David Bob David Alice Carol

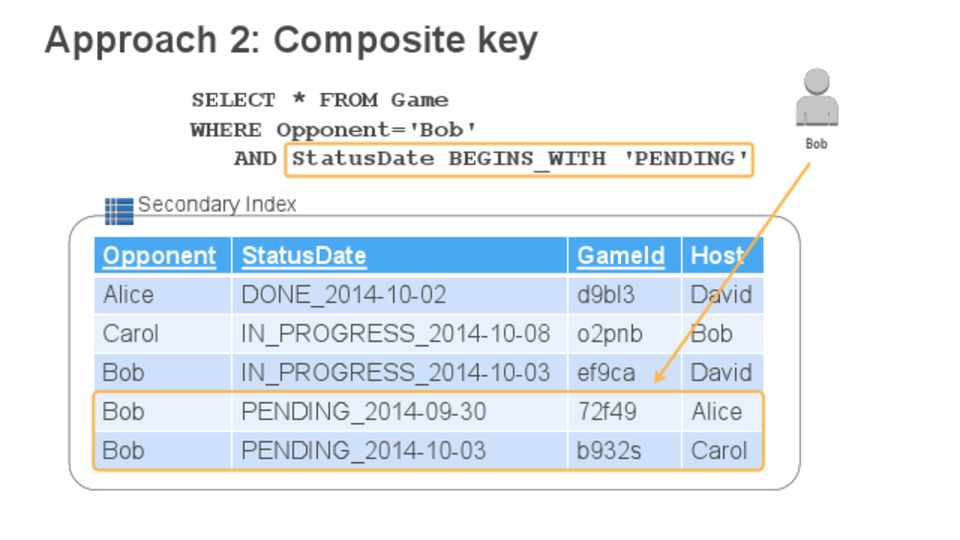

Approach 2: Composite key



SELECT * FROM Game WHERE Opponent='Bob'

AND StatusDate BEGINS_WITH 'PENDING'



Secondary Index



Opponent Alice Carol Bob Bob Bob



StatusDate DONE_2014-10-02 IN_PROGRESS_2014-10-08 IN_PROGRESS_2014-10-03 PENDING_2014-09-30 PENDING_2014-10-03



GameId d9bl3 o2pnb ef9ca 72f49 b932s



Host David Bob David Alice Carol



Bob

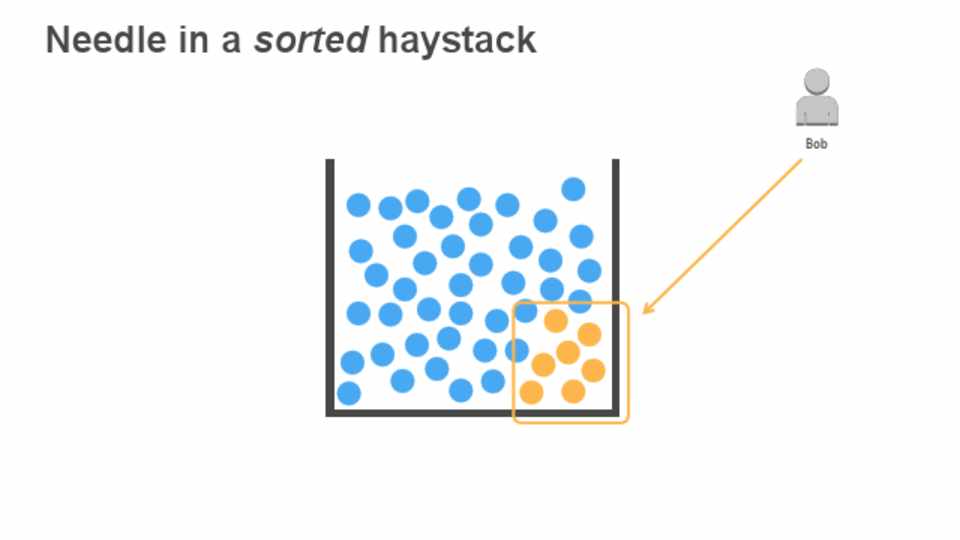

Needle in a sorted haystack



Bob

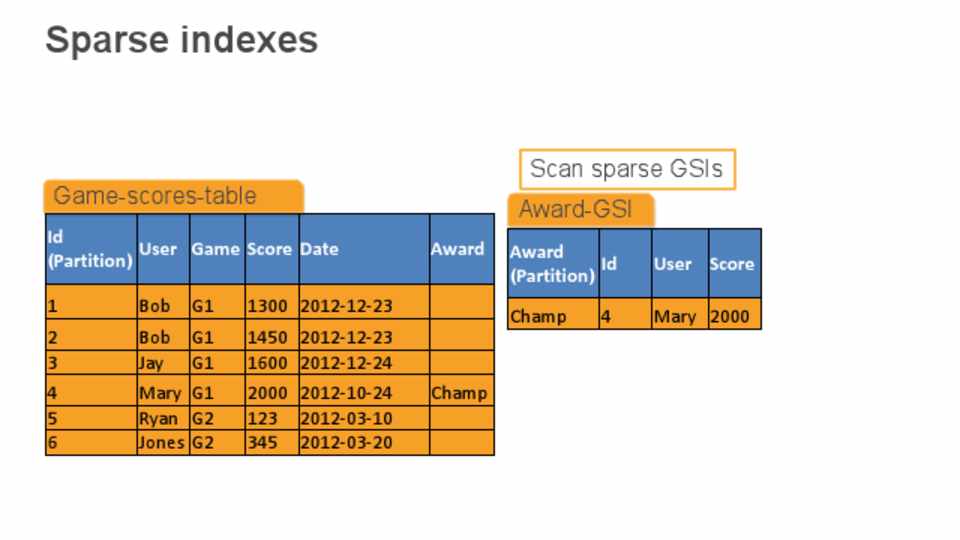

Sparse indexes



Game-scores-table



Id (Partition)



User



Game Score Date



1 Bob G1 1300 2012-12-23

2 Bob G1 1450 2012-12-23 3 Jay G1 1600 2012-12-24

4 Mary G1 2000 2012-10-24 5 Ryan G2 123 2012-03-10 6 Jones G2 345 2012-03-20



Scan sparse GSIs



Award-GSI



Award



Award (Partition)



Id



User Score



Champ 4 Mary 2000



Champ

Real-Time voting

Write-heavy items

Scaling bottlenecks



Partition 1 1000 WCUs

Candidate A



Partition K 1000 WCUs



Voters

Provision 200,000 WCUs



Partition M 1000 WCUs

Candidate B Votes Table



Partition N 1000 WCUs

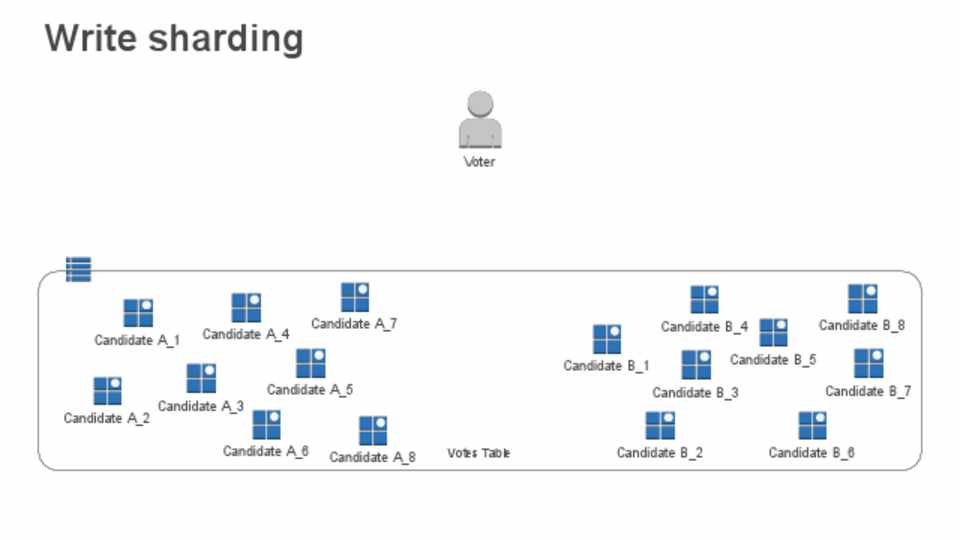

Write sharding



Voter



Candidate A_7 Candidate A_1 Candidate A_4



Candidate A_3 Candidate A_2



Candidate A_5



Candidate A_6 Candidate A_8



Votes Table



Candidate B_4



Candidate B_8



Candidate B_1



Candidate B_5



Candidate B_3



Candidate B_7



Candidate B_2



Candidate B_6

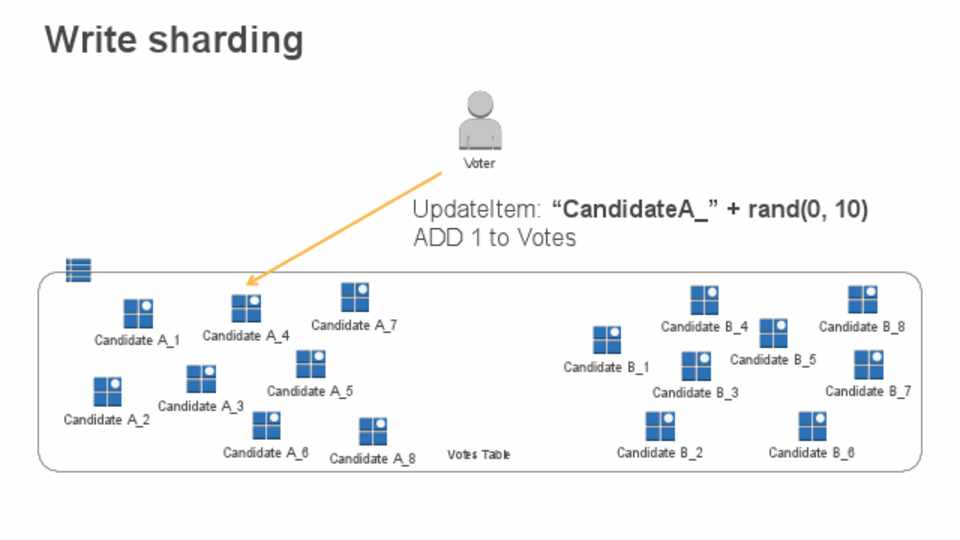

Write sharding



Voter

UpdateItem: “CandidateA_” + rand(0, 10) ADD 1 to Votes



Candidate A_7 Candidate A_1 Candidate A_4



Candidate A_3 Candidate A_2



Candidate A_5



Candidate A_6 Candidate A_8



Votes Table



Candidate B_4



Candidate B_8



Candidate B_1



Candidate B_5



Candidate B_3



Candidate B_7



Candidate B_2



Candidate B_6

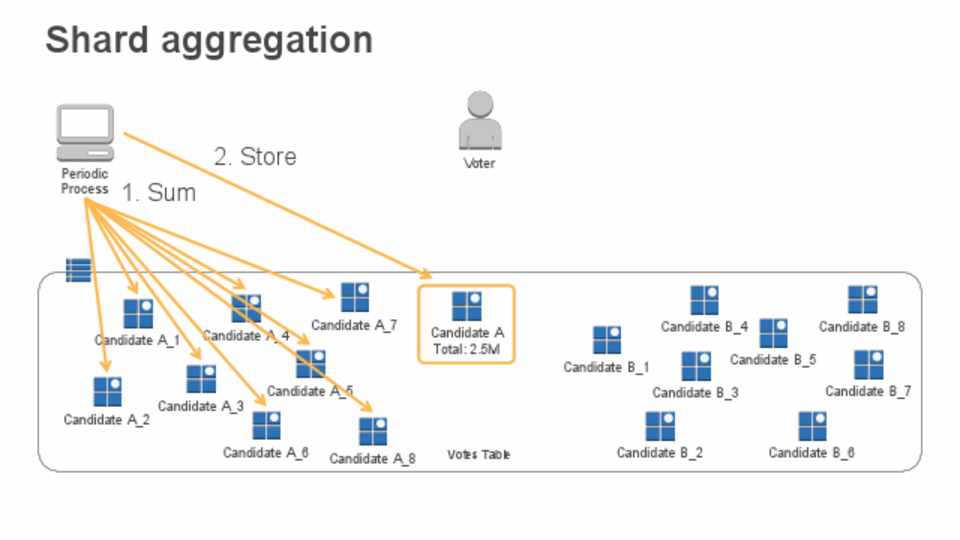

Shard aggregation



2. Store

Periodic

Process 1. Sum



Voter



Candidate A_7 Candidate A_1 Candidate A_4



Candidate A Total: 2.5M



Candidate A_3 Candidate A_2



Candidate A_5



Candidate A_6 Candidate A_8



Votes Table



Candidate B_4



Candidate B_8



Candidate B_1



Candidate B_5



Candidate B_3



Candidate B_7



Candidate B_2



Candidate B_6

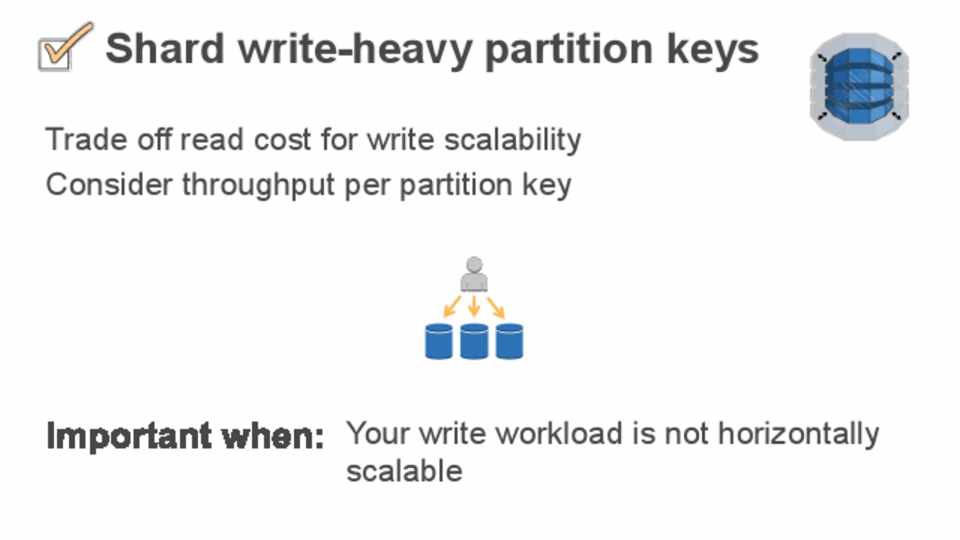

Shard write-heavy partition keys

Trade off read cost for write scalability Consider throughput per partition key

Your write workload is not horizontally scalable

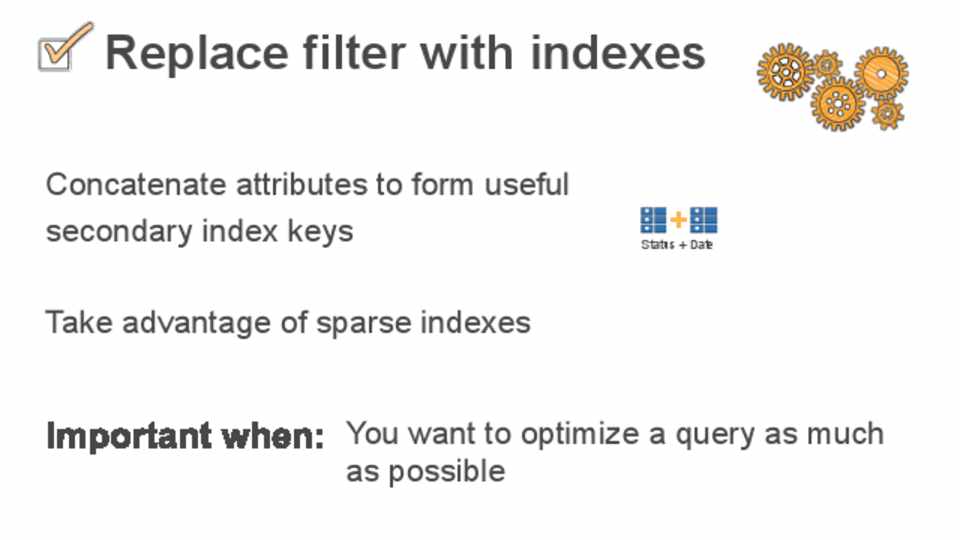

Replace filter with indexes



Concatenate attributes to form useful secondary index keys

Take advantage of sparse indexes



Status + Date



You want to optimize a query as much as possible

DynamoDB Streams

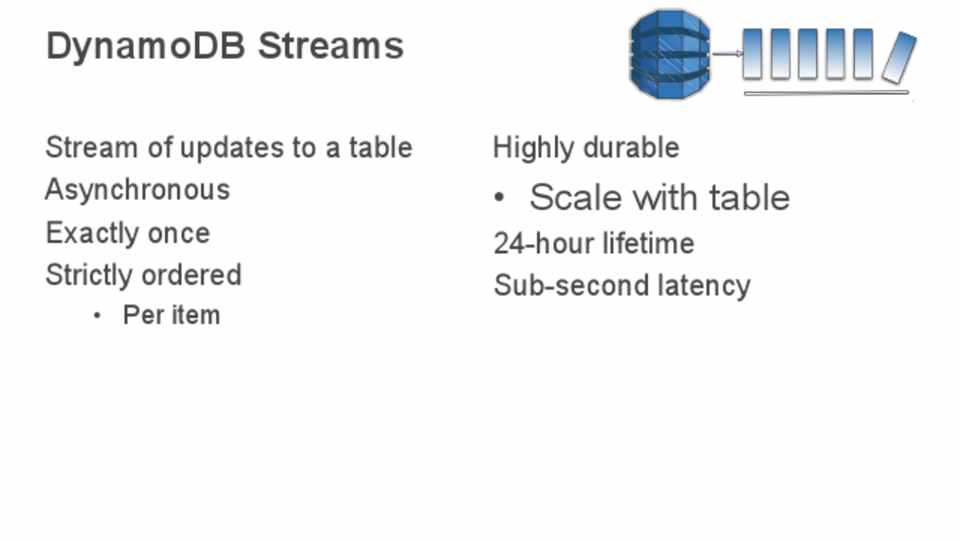

DynamoDB Streams



Stream of updates to a table Asynchronous Exactly once Strictly ordered

• Per item



Highly durable

• Scale with table

24-hour lifetime Sub-second latency

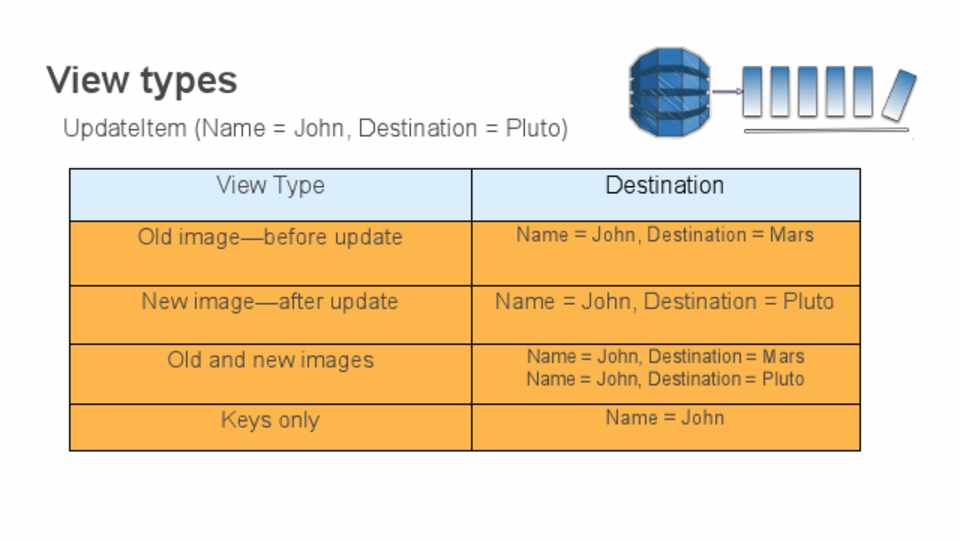

View types

UpdateItem (Name = John, Destination = Pluto)



View Type Old image—before update



Destination

Name = John, Destination = Mars



New image—after update



Name = John, Destination = Pluto



Old and new images Keys only



Name = John, Destination = Mars Name = John, Destination = Pluto

Name = John

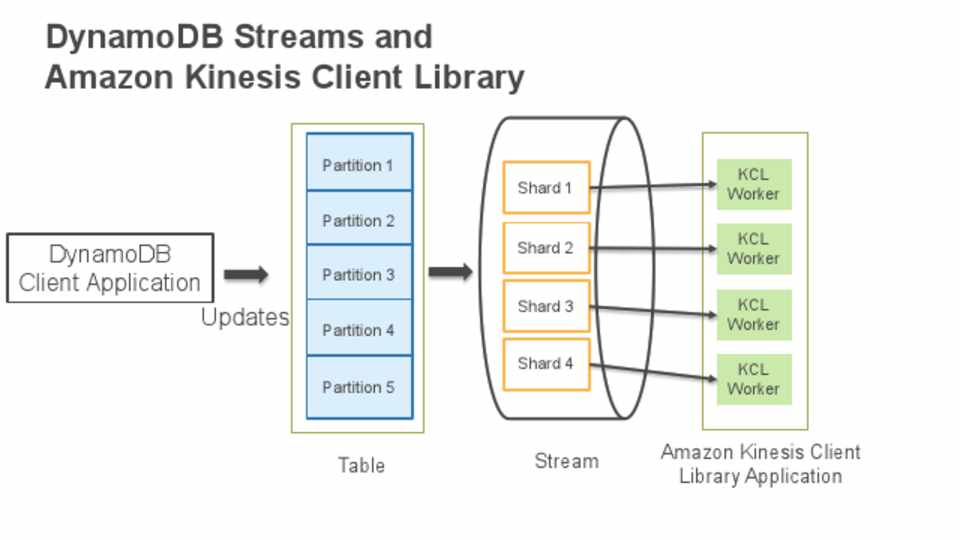

DynamoDB Streams and Amazon Kinesis Client Library



Partition 1



DynamoDB Client Application

Updates



Partition 2

Partition 3

Partition 4

Table

Partition 5



Table



Shard 1 Shard 2 Shard 3 Shard 4

Stream



KCL Worker

KCL Worker

KCL Worker

KCL Worker

Amazon Kinesis Client Library Application

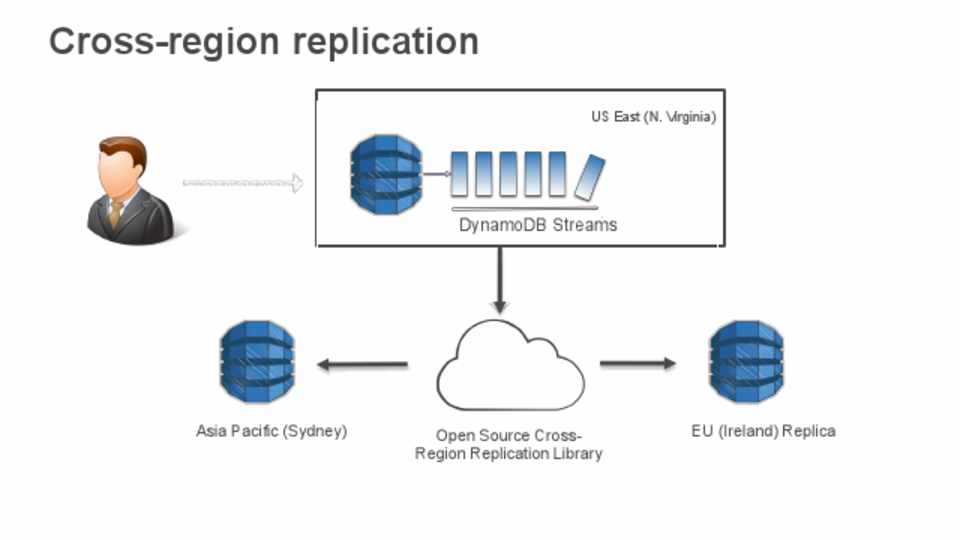

Cross-region replication



US East (N. Virginia)



DynamoDB Streams



Asia Pacific (Sydney)



Open Source CrossRegion Replication Library



EU (Ireland) Replica

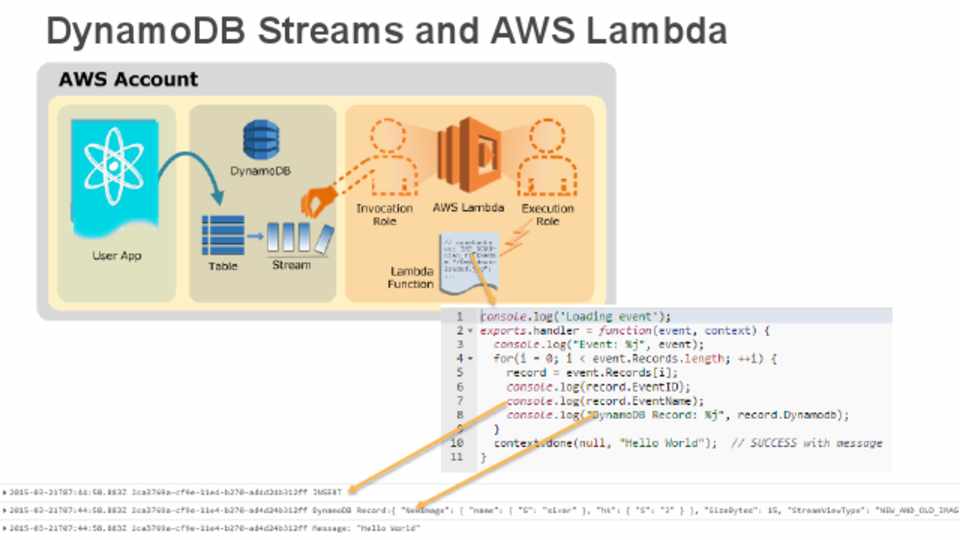

DynamoDB Streams and AWS Lambda

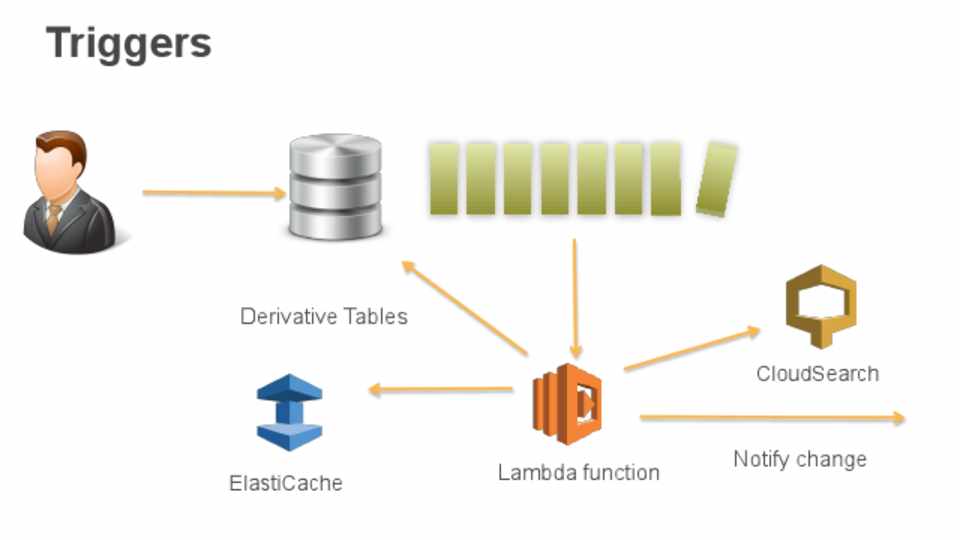

Triggers



Derivative Tables ElastiCache



Lambda function



CloudSearch Notify change

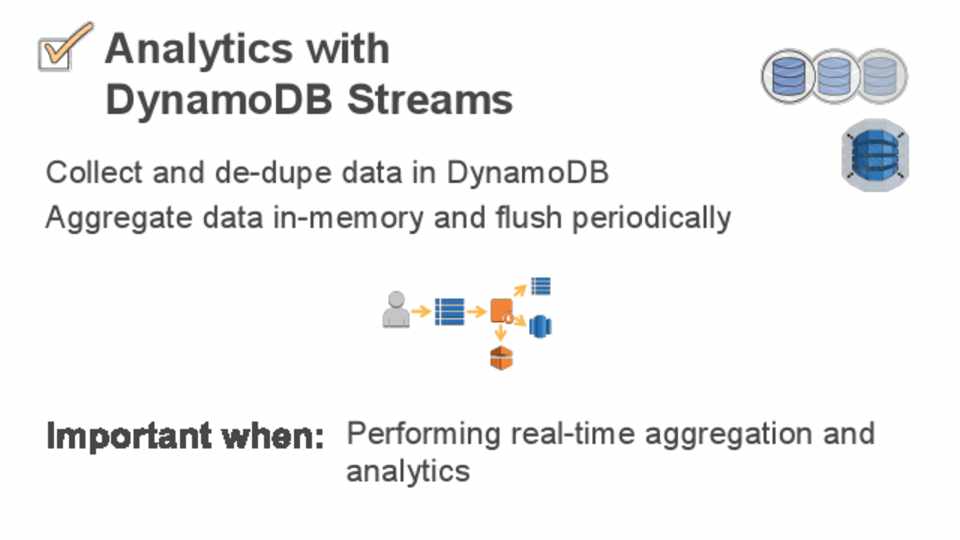

Analytics with DynamoDB Streams

Collect and de-dupe data in DynamoDB Aggregate data in-memory and flush periodically

Performing real-time aggregation and analytics

Architecture

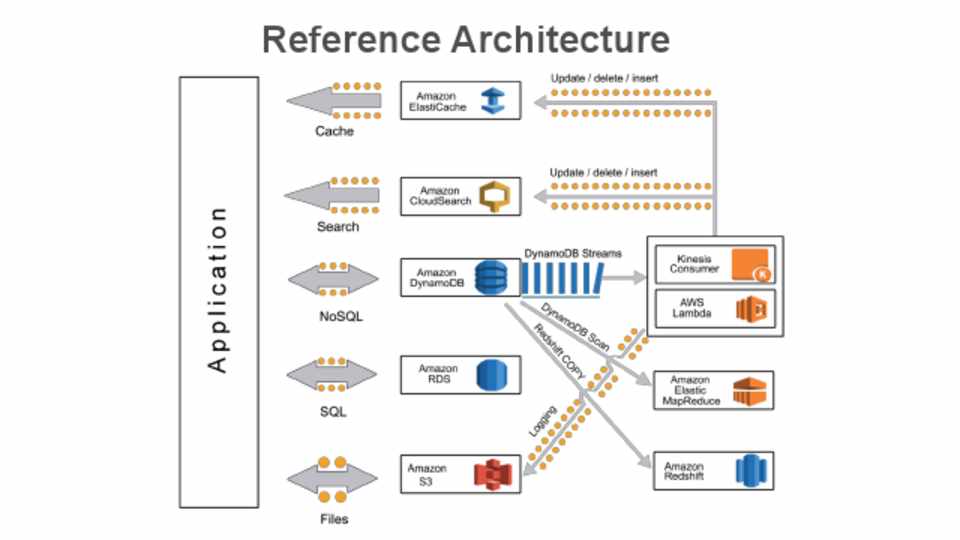

Reference Architecture

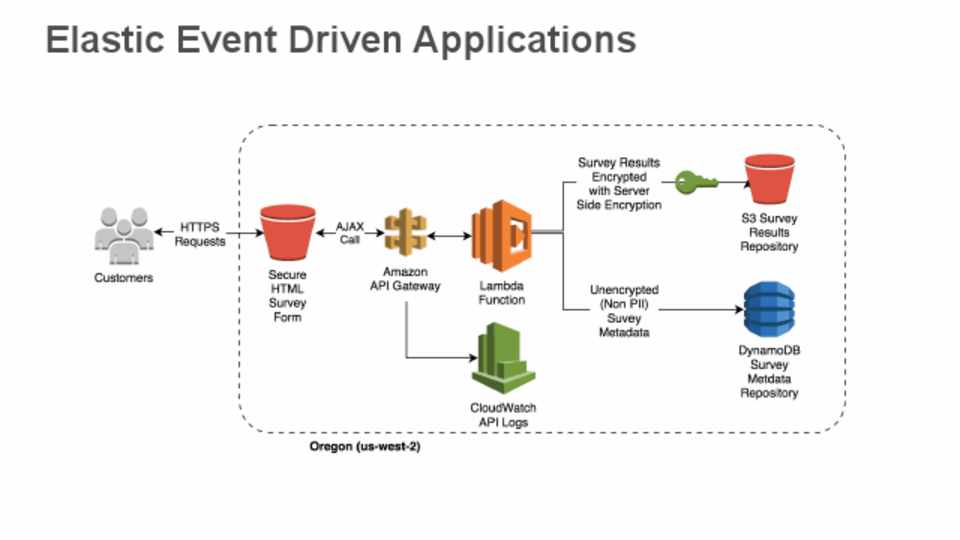

Elastic Event Driven Applications

Thank you!
