第1页

高性能Web服务器Nginx及相关新技术的应用实践

北京金山软件 逍遥网
张宴
2009.10

第2页

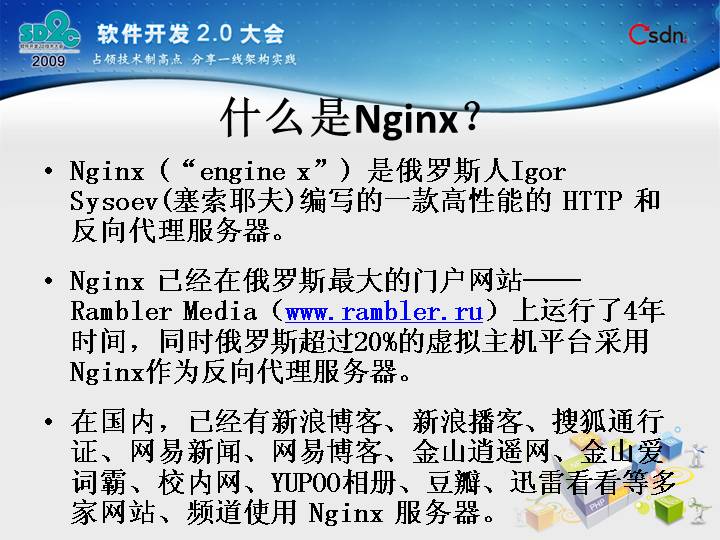

什么是Nginx?
Nginx (“engine x”) 是俄罗斯人Igor Sysoev(塞索耶夫)编写的一款高性能的 HTTP 和反向代理服务器。

Nginx 已经在俄罗斯最大的门户网站── Rambler Media(www.rambler.ru)上运行了4年时间,同时俄罗斯超过20%的虚拟主机平台采用Nginx作为反向代理服务器。

在国内,已经有新浪博客、新浪播客、搜狐通行证、网易新闻、网易博客、金山逍遥网、金山爱词霸、校内网、YUPOO相册、豆瓣、迅雷看看等多家网站、频道使用 Nginx 服务器。

第3页

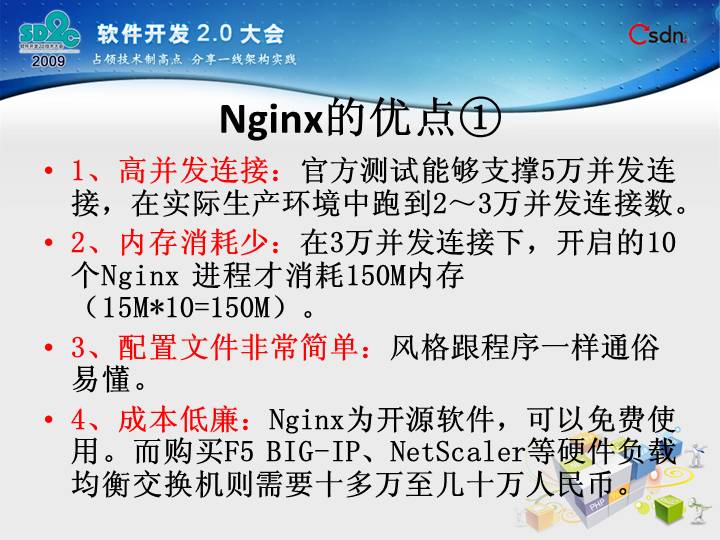

Nginx的优点①
1、高并发连接:官方测试能够支撑5万并发连接,在实际生产环境中跑到2~3万并发连接数。
2、内存消耗少:在3万并发连接下,开启的10个Nginx 进程才消耗150M内存(15M*10=150M)。
3、配置文件非常简单:风格跟程序一样通俗易懂。
4、成本低廉:Nginx为开源软件,可以免费使用。而购买F5 BIG-IP、NetScaler等硬件负载均衡交换机则需要十多万至几十万人民币。

第4页

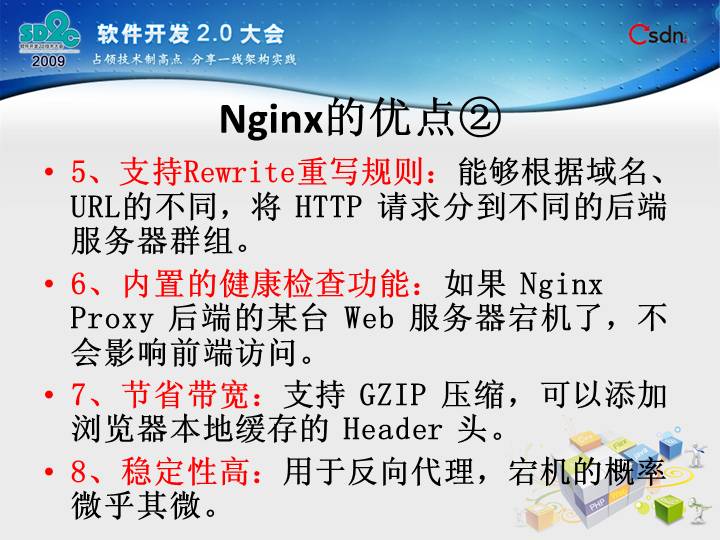

Nginx的优点②
5、支持Rewrite重写规则:能够根据域名、URL的不同,将 HTTP 请求分到不同的后端服务器群组。
6、内置的健康检查功能:如果 Nginx Proxy 后端的某台 Web 服务器宕机了,不会影响前端访问。
7、节省带宽:支持 GZIP 压缩,可以添加浏览器本地缓存的 Header 头。
8、稳定性高:用于反向代理,宕机的概率微乎其微。

第5页

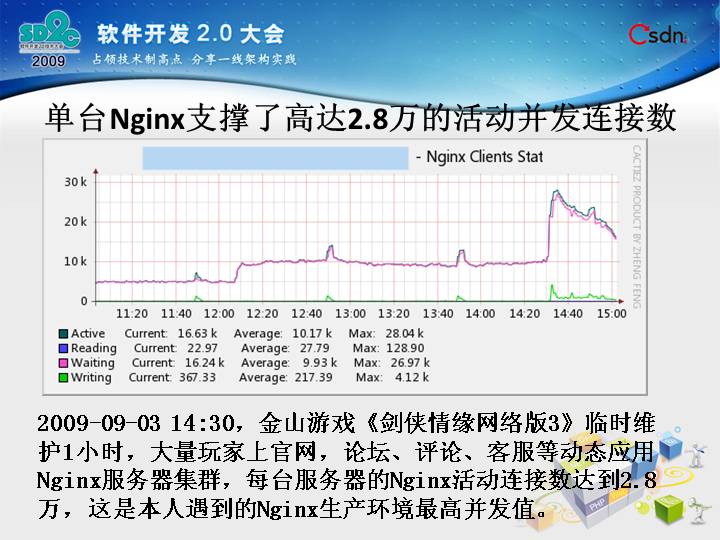

单台Nginx支撑了高达2.8万的活动并发连接数
2009-09-03 14:30,金山游戏《剑侠情缘网络版3》临时维护1小时,大量玩家上官网,论坛、评论、客服等动态应用Nginx服务器集群,每台服务器的Nginx活动连接数达到2.8万,这是本人遇到的Nginx生产环境最高并发值。

第6页

Nginx的主要应用类别
1、使用 Nginx 结合FastCGI运行 PHP、JSP 、Perl等程序

2、使用 Nginx 作反向代理、负载均衡、规则过滤

3、使用 Nginx 运行静态HTML页、图片

4、Nginx与其他新技术的结合应用

第7页

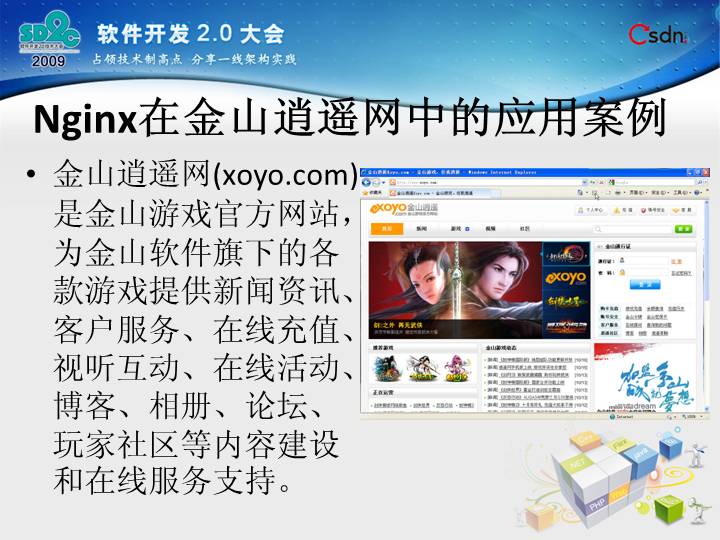

Nginx在金山逍遥网中的应用案例
金山逍遥网(xoyo.com)是金山游戏官方网站,为金山软件旗下的各款游戏提供新闻资讯、客户服务、在线充值、视听互动、在线活动、博客、相册、论坛、玩家社区等内容建设和在线服务支持。

第8页

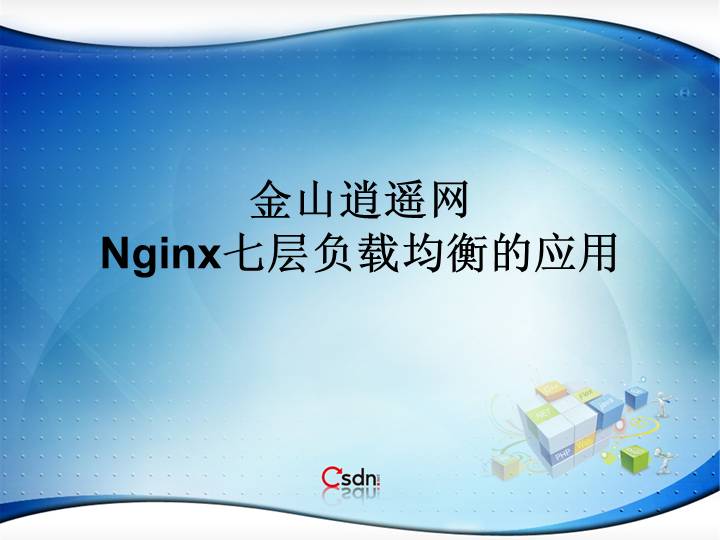

金山逍遥网Nginx七层负载均衡的应用

第9页

Nginx承担每个机房Web负载均衡服务

第10页

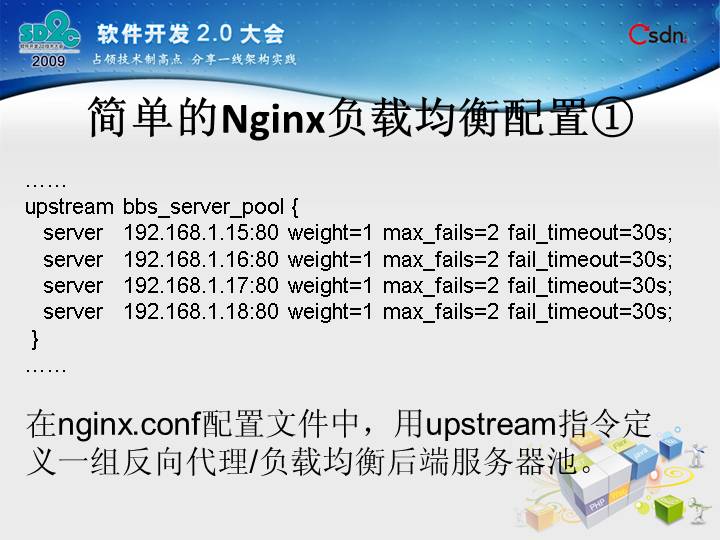

简单的Nginx负载均衡配置①
……
upstream bbs_server_pool {
   server   192.168.1.15:80 weight=1 max_fails=2 fail_timeout=30s;
   server   192.168.1.16:80 weight=1 max_fails=2 fail_timeout=30s;
   server   192.168.1.17:80 weight=1 max_fails=2 fail_timeout=30s;
   server   192.168.1.18:80 weight=1 max_fails=2 fail_timeout=30s;
 }
……

在nginx.conf配置文件中,用upstream指令定义一组反向代理/负载均衡后端服务器池。

第11页

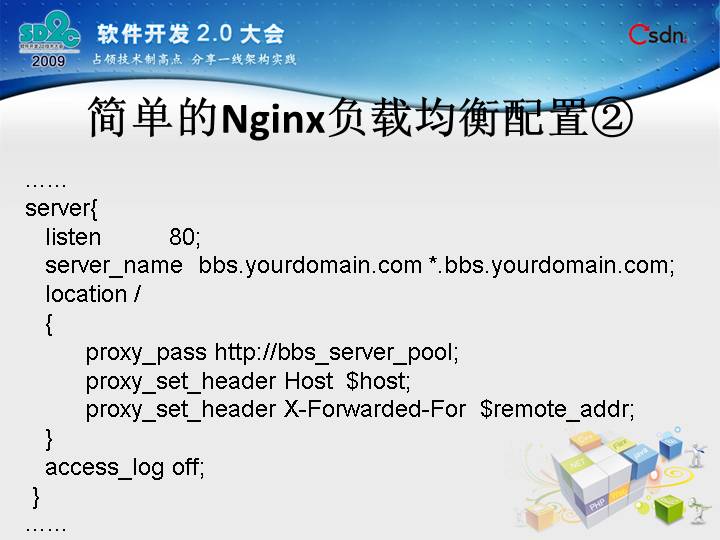

简单的Nginx负载均衡配置②
……
server{
   listen80;
   server_name  bbs.yourdomain.com *.bbs.yourdomain.com;
   location /
   {
         proxy_pass http://bbs_server_pool;
         proxy_set_header Host  $host;
         proxy_set_header X-Forwarded-For  $remote_addr;
   }
   access_log off;
 }
……

第12页

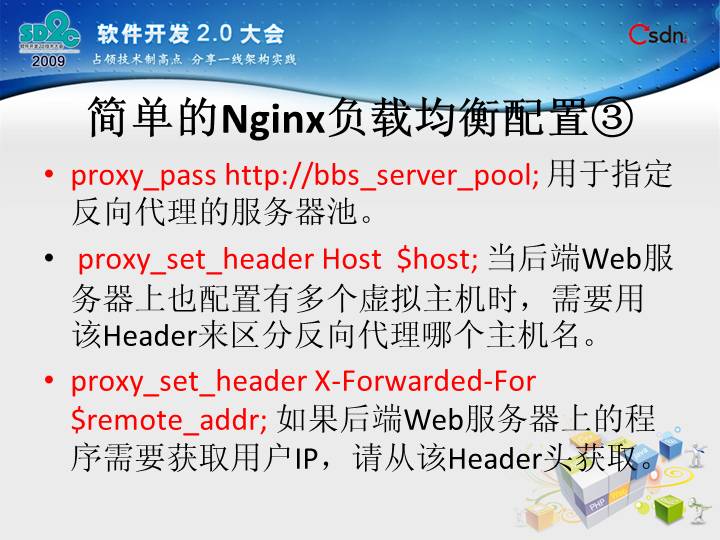

简单的Nginx负载均衡配置③
proxy_pass http://bbs_server_pool; 用于指定反向代理的服务器池。
 proxy_set_header Host  $host; 当后端Web服务器上也配置有多个虚拟主机时,需要用该Header来区分反向代理哪个主机名。
proxy_set_header X-Forwarded-For  $remote_addr; 如果后端Web服务器上的程序需要获取用户IP,请从该Header头获取。

第13页

Nginx负载均衡的双机热备

第14页

通常情况下的负载均衡HA高可用
优点:实现了双机热备、故障自动转移。
缺点:备机服务器处于闲置状态,浪费了硬件资源。

第15页

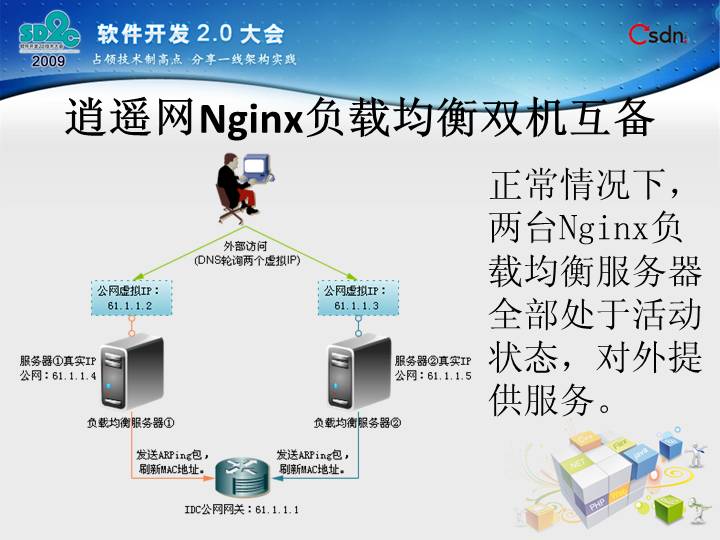

逍遥网Nginx负载均衡双机互备
正常情况下,两台Nginx负载均衡服务器全部处于活动状态,对外提供服务。

第16页

服务器①绑定IP别名
/sbin/ifconfig eth0:ha1 61.1.1.2 broadcast 61.1.1.255 netmask 255.255.255.0 up
/sbin/route add -host 61.1.1.2 dev eth0:ha1
/sbin/arping -I eth0 -c 3 -s 61.1.1.2 61.1.1.1

在服务器①的外网网卡eth0上,绑定了一个虚拟IP 61.1.1.2,绑定完成后发送arping包给网关。

第17页

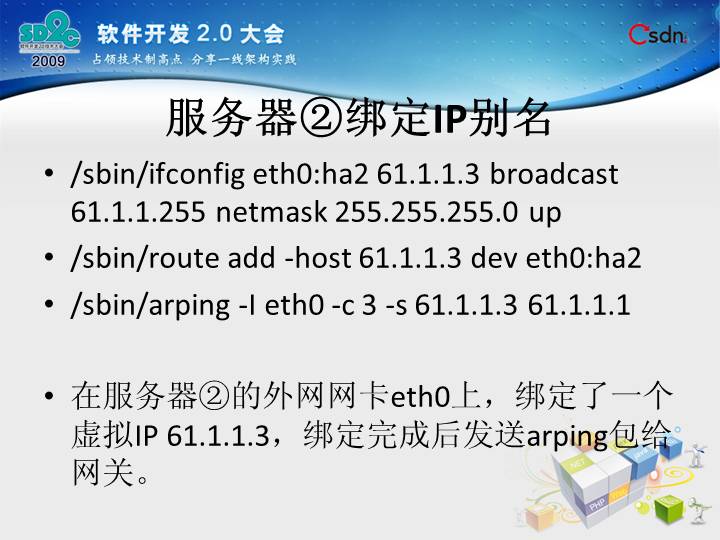

服务器②绑定IP别名
/sbin/ifconfig eth0:ha2 61.1.1.3 broadcast 61.1.1.255 netmask 255.255.255.0 up
/sbin/route add -host 61.1.1.3 dev eth0:ha2
/sbin/arping -I eth0 -c 3 -s 61.1.1.3 61.1.1.1

在服务器②的外网网卡eth0上,绑定了一个虚拟IP 61.1.1.3,绑定完成后发送arping包给网关。

第18页

第19页

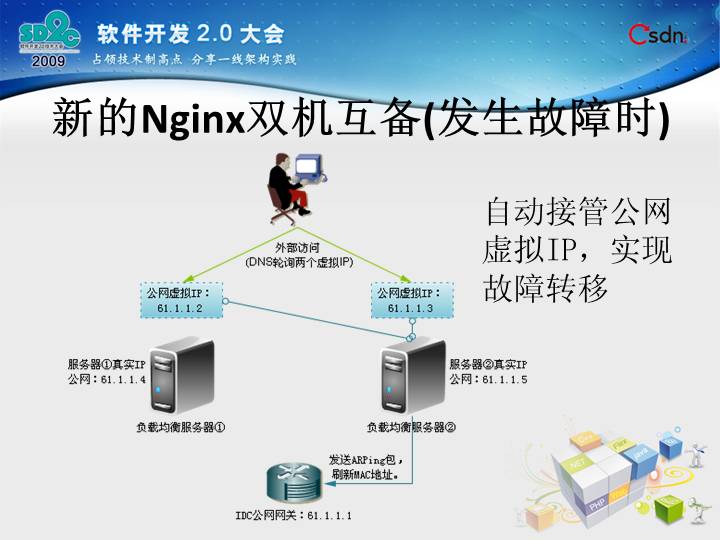

新的Nginx双机互备(发生故障时)
自动接管公网虚拟IP,实现故障转移

第20页

服务器①去除IP别名
/sbin/ifconfig eth0:ha1 61.1.1.2 broadcast 61.1.1.255 netmask 255.255.255.0 down

通过两台服务器之间的互相检测机制,当服务器①上的检测程序发现自身的Nginx无法访问时,停止绑定虚拟IP 61.1.1.2

第21页

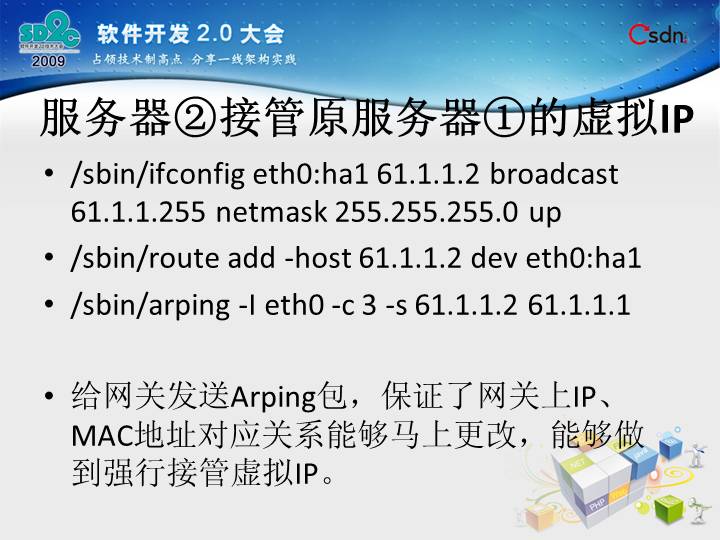

服务器②接管原服务器①的虚拟IP
/sbin/ifconfig eth0:ha1 61.1.1.2 broadcast 61.1.1.255 netmask 255.255.255.0 up
/sbin/route add -host 61.1.1.2 dev eth0:ha1
/sbin/arping -I eth0 -c 3 -s 61.1.1.2 61.1.1.1

给网关发送Arping包,保证了网关上IP、MAC地址对应关系能够马上更改,能够做到强行接管虚拟IP。

第22页

Nginx负载均衡URL分发

第23页

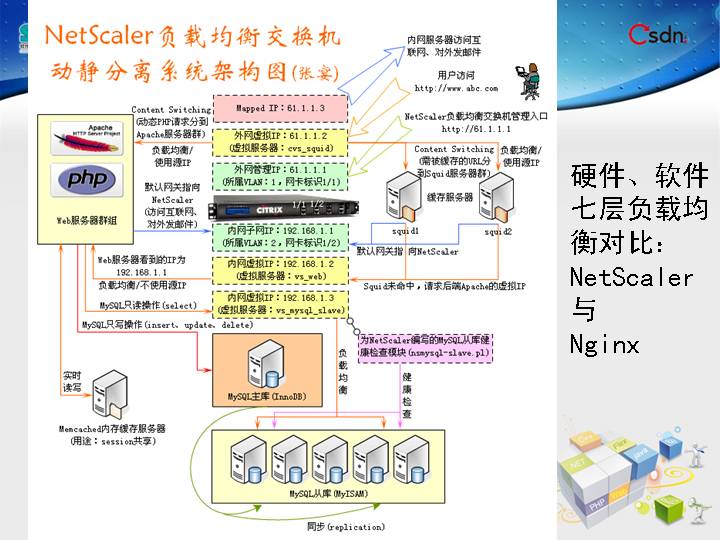

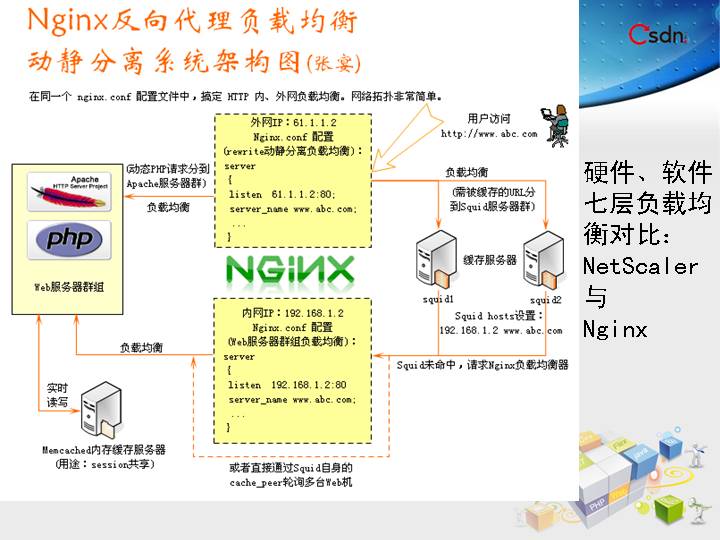

硬件、软件
七层负载均衡对比:
NetScaler

Nginx

第24页

硬件、软件
七层负载均衡对比:
NetScaler

Nginx

第25页

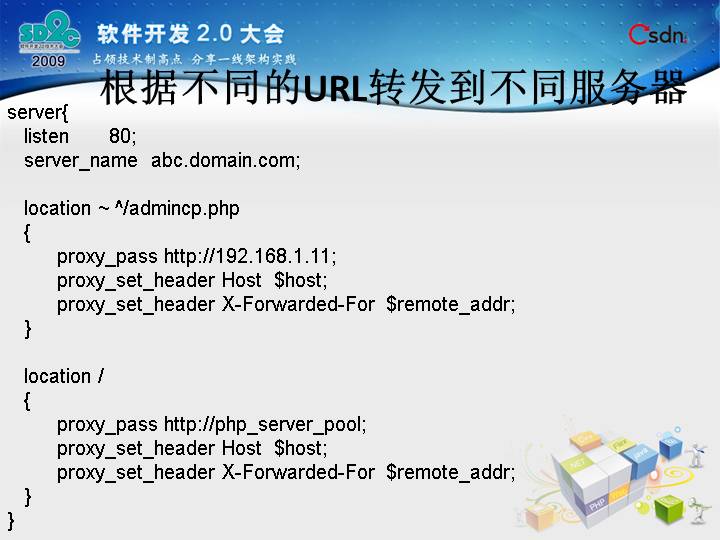

根据不同的URL转发到不同服务器
server{
   listen       80;
   server_name  abc.domain.com;

   location ~ ^/admincp.php
   {
         proxy_pass http://192.168.1.11;
         proxy_set_header Host  $host;
         proxy_set_header X-Forwarded-For  $remote_addr;
   }

   location /
   {
         proxy_pass http://php_server_pool;
         proxy_set_header Host  $host;
         proxy_set_header X-Forwarded-For  $remote_addr;
   }
}

第26页

Web相关文件的实时自动同步

第27页

少量文件的多服务器自动同步
使用Linux 2.6内核的inotify监控Linux文件系统事件。
利用开源的lsync监听某一目录,如果目录内文件发生增、删、改,利用Rsync协议自动同步到多台服务器。http://code.google.com/p/lsyncd/
lsyncd /data0/htdocs/hu.xoyo.com/data/ 192.168.5.1::hu_data/ 192.168.5.2::hu_data/ 192.168.5.3::hu_data/ 192.168.5.4::hu_data/

第28页

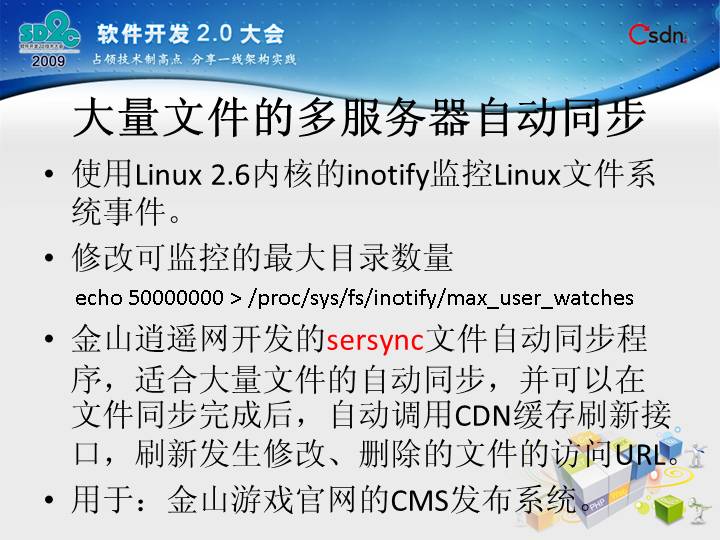

大量文件的多服务器自动同步
使用Linux 2.6内核的inotify监控Linux文件系统事件。
修改可监控的最大目录数量
      echo 50000000 > /proc/sys/fs/inotify/max_user_watches
金山逍遥网开发的sersync文件自动同步程序,适合大量文件的自动同步,并可以在文件同步完成后,自动调用CDN缓存刷新接口,刷新发生修改、删除的文件的访问URL。
用于:金山游戏官网的CMS发布系统。

第29页

Nginx的Web缓存服务

第30页

Nginx的缓存功能
Nginx从0.7.48版本开始,支持了类似Squid的缓存功能;
缓存把URL及相关组合当作Key,用md5编码哈希后保存;
Nginx的Web缓存服务只能为指定URL或状态码设置过期时间,不支持类似Squid的PURGE指令,手动清除指定缓存页面;
采用MMAP实现,设置的缓存区大小不能超过物理内存+SWAP的值。

第31页

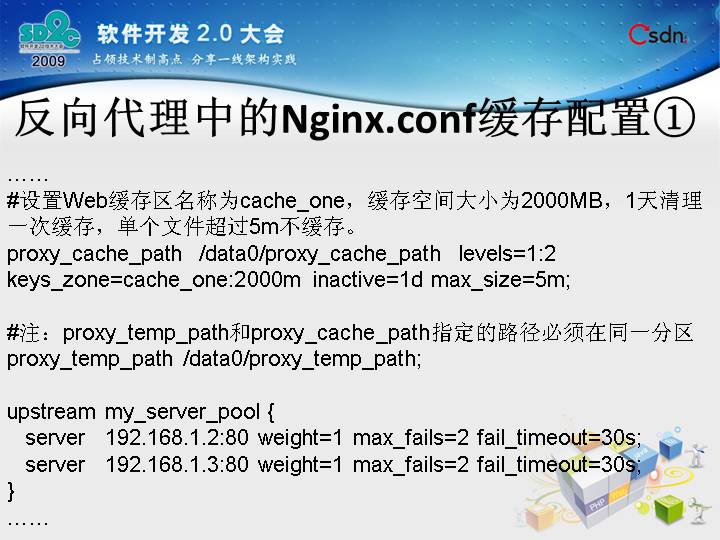

反向代理中的Nginx.conf缓存配置①
……
#设置Web缓存区名称为cache_one,缓存空间大小为2000MB,1天清理一次缓存,单个文件超过5m不缓存。
proxy_cache_path  /data0/proxy_cache_path  levels=1:2   keys_zone=cache_one:2000m inactive=1d max_size=5m;

#注:proxy_temp_path和proxy_cache_path指定的路径必须在同一分区
proxy_temp_path /data0/proxy_temp_path;

upstream my_server_pool {
   server   192.168.1.2:80 weight=1 max_fails=2 fail_timeout=30s;
   server   192.168.1.3:80 weight=1 max_fails=2 fail_timeout=30s;
}
……

第32页

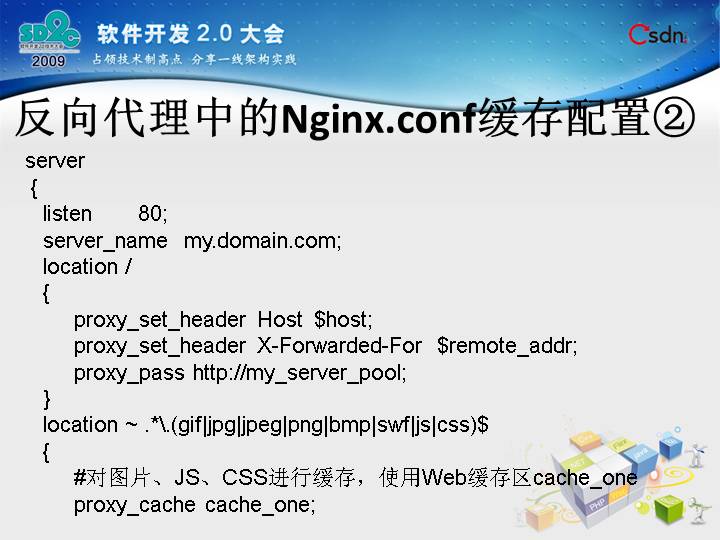

反向代理中的Nginx.conf缓存配置②
server
 {
   listen       80;
   server_name  my.domain.com;
   location /
   {
        proxy_set_header Host  $host;
        proxy_set_header X-Forwarded-For  $remote_addr;
        proxy_pass http://my_server_pool;
   }
   location ~ .*\.(gif|jpg|jpeg|png|bmp|swf|js|css)$
   {
        #对图片、JS、CSS进行缓存,使用Web缓存区cache_one
        proxy_cache cache_one;

第33页

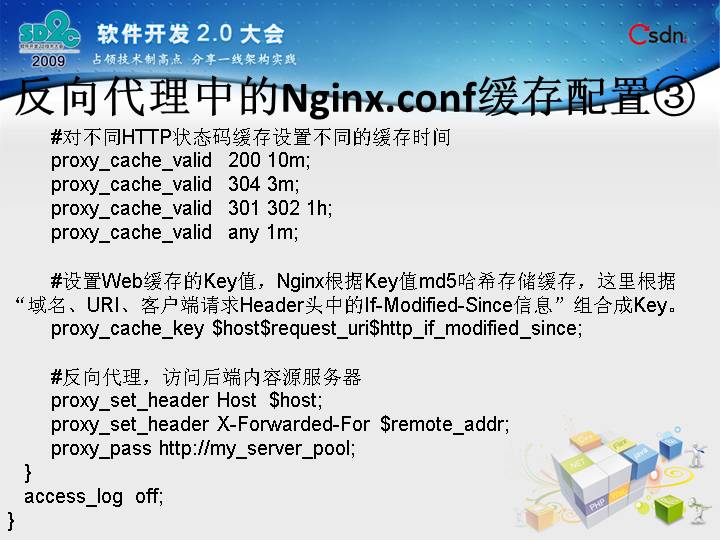

反向代理中的Nginx.conf缓存配置③
        #对不同HTTP状态码缓存设置不同的缓存时间
        proxy_cache_valid  200 10m;
        proxy_cache_valid  304 3m;
        proxy_cache_valid  301 302 1h;
        proxy_cache_valid  any 1m;

        #设置Web缓存的Key值,Nginx根据Key值md5哈希存储缓存,这里根据“域名、URI、客户端请求Header头中的If-Modified-Since信息”组合成Key。
        proxy_cache_key $host$request_uri$http_if_modified_since;

        #反向代理,访问后端内容源服务器
        proxy_set_header Host  $host;
        proxy_set_header X-Forwarded-For  $remote_addr;
        proxy_pass http://my_server_pool;
   }
   access_log  off;
}

第34页

Nginx缓存功能的优点
对于修改实时性要求不高的图片、Flash、CSS样式文件、JavaScript文件,可以在Nginx反向代理(负载均衡)服务器上设置缓存,不用每次请求都转发到后端Web服务器,加快了响应速度。
减少了Nginx与后端Web服务器的连接数,提高了Nginx处理性能。

第35页

Nginx的Rewrite重写规则

第36页

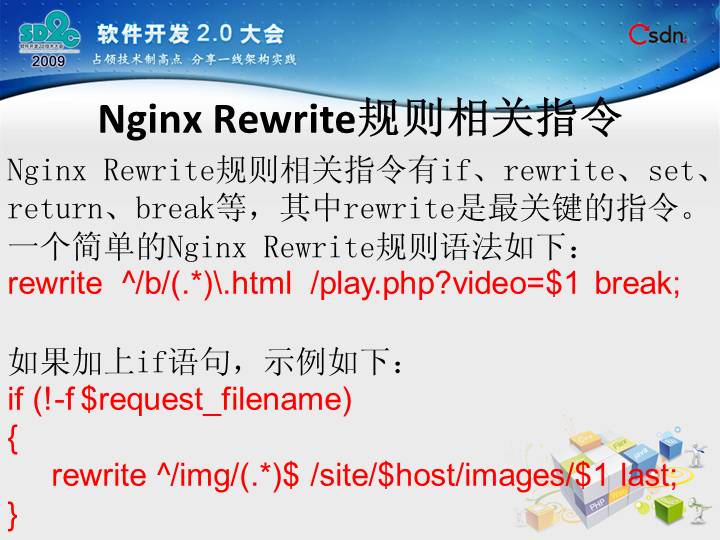

Nginx Rewrite规则相关指令
Nginx Rewrite规则相关指令有if、rewrite、set、return、break等,其中rewrite是最关键的指令。一个简单的Nginx Rewrite规则语法如下:
rewrite  ^/b/(.*)\.html  /play.php?video=$1 break;

如果加上if语句,示例如下:
if (!-f $request_filename)
{
     rewrite ^/img/(.*)$ /site/$host/images/$1 last;
}

第37页

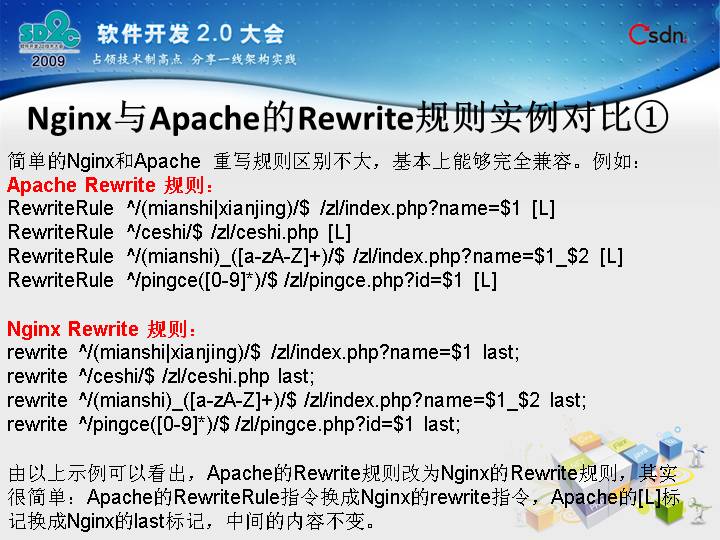

Nginx与Apache的Rewrite规则实例对比①
简单的Nginx和Apache 重写规则区别不大,基本上能够完全兼容。例如:
Apache Rewrite 规则:
RewriteRule  ^/(mianshi|xianjing)/$ /zl/index.php?name=$1 [L]
RewriteRule  ^/ceshi/$ /zl/ceshi.php [L]
RewriteRule  ^/(mianshi)_([a-zA-Z]+)/$ /zl/index.php?name=$1_$2 [L]
RewriteRule  ^/pingce([0-9]*)/$ /zl/pingce.php?id=$1 [L]

Nginx Rewrite 规则:
rewrite  ^/(mianshi|xianjing)/$ /zl/index.php?name=$1 last;
rewrite  ^/ceshi/$ /zl/ceshi.php last;
rewrite  ^/(mianshi)_([a-zA-Z]+)/$ /zl/index.php?name=$1_$2 last;
rewrite  ^/pingce([0-9]*)/$ /zl/pingce.php?id=$1 last;

由以上示例可以看出,Apache的Rewrite规则改为Nginx的Rewrite规则,其实很简单:Apache的RewriteRule指令换成Nginx的rewrite指令,Apache的[L]标记换成Nginx的last标记,中间的内容不变。

第38页

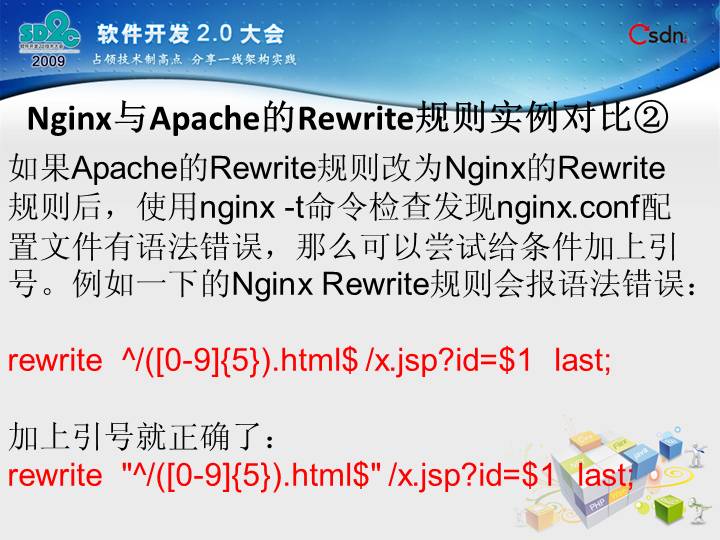

Nginx与Apache的Rewrite规则实例对比②
如果Apache的Rewrite规则改为Nginx的Rewrite规则后,使用nginx -t命令检查发现nginx.conf配置文件有语法错误,那么可以尝试给条件加上引号。例如一下的Nginx Rewrite规则会报语法错误:

rewrite  ^/([0-9]{5}).html$ /x.jsp?id=$1  last;

加上引号就正确了:
rewrite  "^/([0-9]{5}).html$" /x.jsp?id=$1  last;

第39页

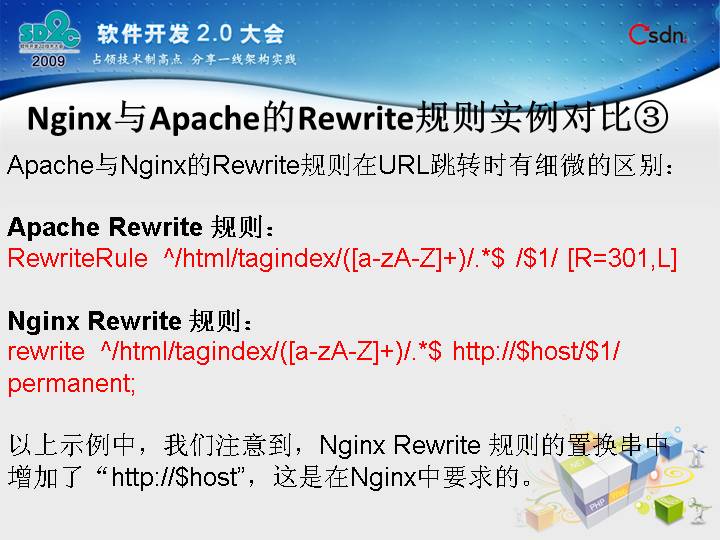

Nginx与Apache的Rewrite规则实例对比③
Apache与Nginx的Rewrite规则在URL跳转时有细微的区别:

Apache Rewrite 规则:
RewriteRule  ^/html/tagindex/([a-zA-Z]+)/.*$ /$1/ [R=301,L]

Nginx Rewrite 规则:
rewrite  ^/html/tagindex/([a-zA-Z]+)/.*$ http://$host/$1/  permanent;

以上示例中,我们注意到,Nginx Rewrite 规则的置换串中增加了“http://$host”,这是在Nginx中要求的。

第40页

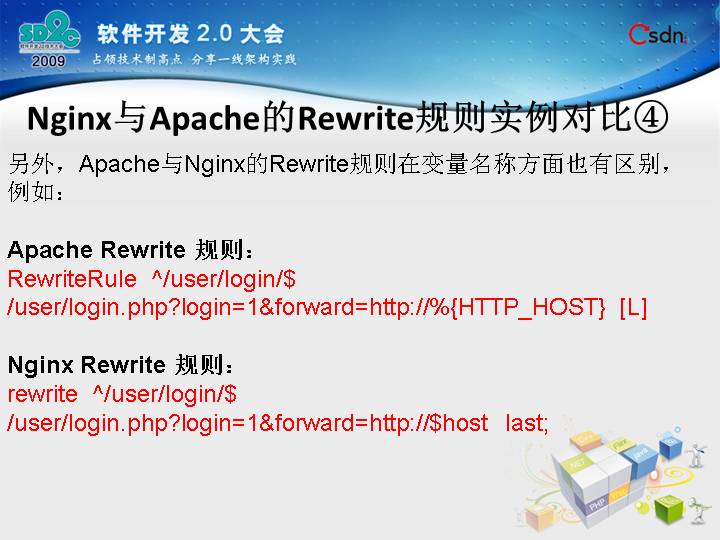

Nginx与Apache的Rewrite规则实例对比④
另外,Apache与Nginx的Rewrite规则在变量名称方面也有区别,例如:

Apache Rewrite 规则:
RewriteRule  ^/user/login/$ /user/login.php?login=1&forward=http://%{HTTP_HOST}  [L]

Nginx Rewrite 规则:
rewrite  ^/user/login/$ /user/login.php?login=1&forward=http://$host   last;

第41页

Nginx与Apache的Rewrite规则实例对比⑤
Apache与Nginx Rewrite 规则的一些功能相同或类似的指令、标记对应关系:

Apache的RewriteCond指令对应Nginx的if指令;
Apache的RewriteRule指令对应Nginx的rewrite指令;
Apache的[R]标记对应Nginx的redirect标记;
Apache的[P]标记对应Nginx的last标记;
Apache的[R,L]标记对应Nginx的redirect标记;
Apache的[P,L]标记对应Nginx的last标记;
Apache的[PT,L]标记对应Nginx的last标记;

第42页

Nginx与Apache的多条件Rewrite示例①
允许指定的域名访问本站,其他域名一律跳转到http://www.aaa.com

Apache Rewrite 规则:
RewriteCond %{HTTP_HOST}    ^(.*?)\.domain\.com$
RewriteCond %{HTTP_HOST}    !^qita\.domain\.com$
RewriteCond %{DOCUMENT_ROOT}/market/%1/index.htm -f
RewriteRule ^/wu/$ /market/%1/index.htm [L]

Nginx的if指令不支持嵌套,也不支持AND、OR等多条件匹配,相比于Apache的RewriteCond,显得麻烦一些,但是,我们可以通过下一页的Nginx配置写法来实现这个示例:

第43页

Nginx与Apache的多条件Rewrite示例②
Nginx Rewrite 规则:
if ($host ~* ^(.*?)\.domain\.com$)
{
set $var_wupin_city $1;
set $var_wupin '1';
}
if ($host ~* ^qita\.domain\.com$)
{
set $var_wupin '0';
}
if (!-f $document_root/market/$var_wupin_city/index.htm)
{
set $var_wupin '0';
}
if ($var_wupin ~ '1')
{
rewrite ^/wu/$ /market/$var_wupin_city/index.htm last;
}

第44页

Nginx与金山逍遥TCSQL的配合

第45页

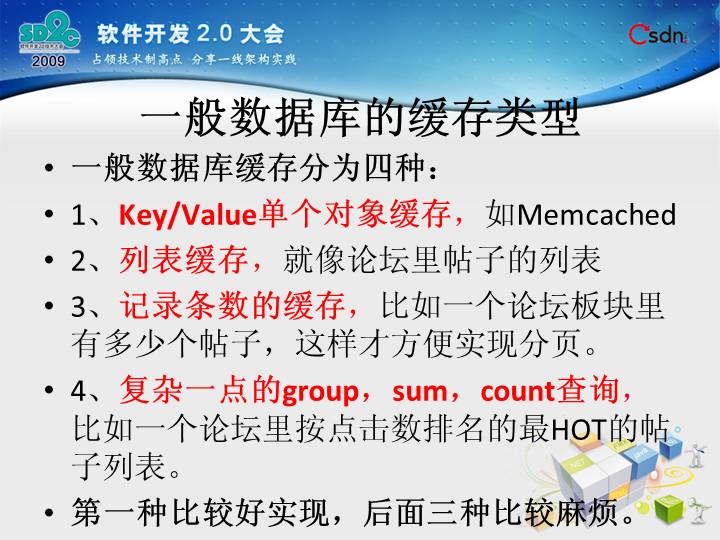

一般数据库的缓存类型
一般数据库缓存分为四种:
1、Key/Value单个对象缓存,如Memcached
2、列表缓存,就像论坛里帖子的列表
3、记录条数的缓存,比如一个论坛板块里有多少个帖子,这样才方便实现分页。
4、复杂一点的group,sum,count查询,比如一个论坛里按点击数排名的最HOT的帖子列表。
第一种比较好实现,后面三种比较麻烦。

第46页

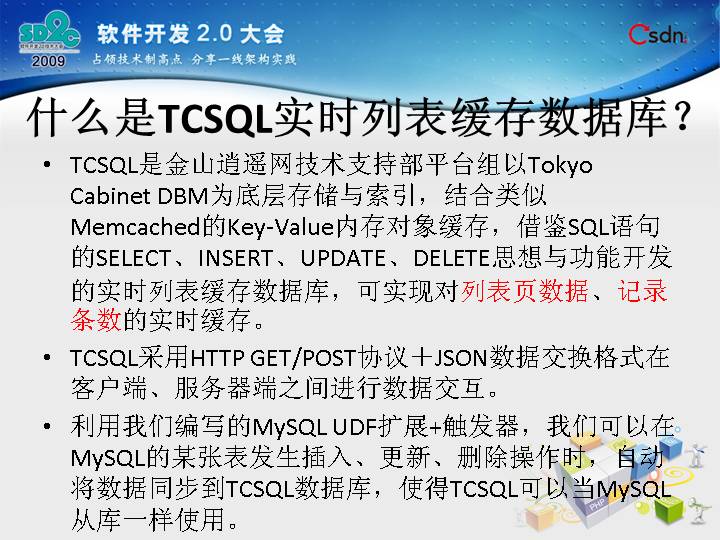

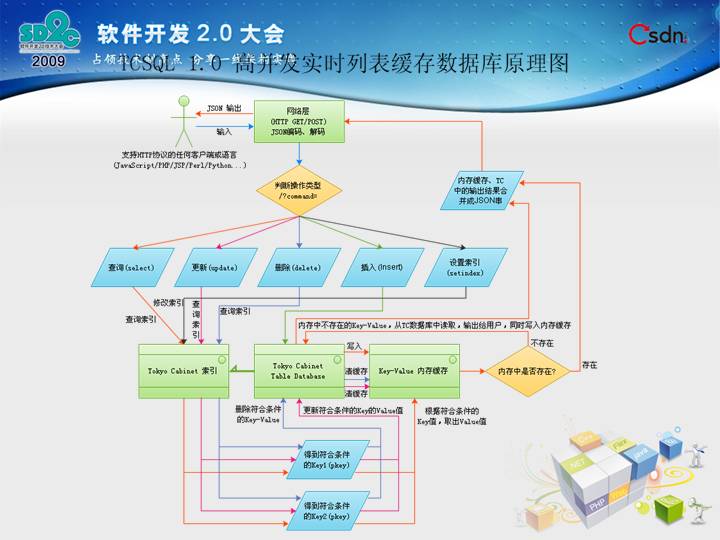

什么是TCSQL实时列表缓存数据库?
TCSQL是金山逍遥网技术支持部平台组以Tokyo Cabinet DBM为底层存储与索引,结合类似Memcached的Key-Value内存对象缓存,借鉴SQL语句的SELECT、INSERT、UPDATE、DELETE思想与功能开发的实时列表缓存数据库,可实现对列表页数据、记录条数的实时缓存。
TCSQL采用HTTP GET/POST协议+JSON数据交换格式在客户端、服务器端之间进行数据交互。
利用我们编写的MySQL UDF扩展+触发器,我们可以在MySQL的某张表发生插入、更新、删除操作时,自动将数据同步到TCSQL数据库,使得TCSQL可以当MySQL从库一样使用。

第47页

第48页

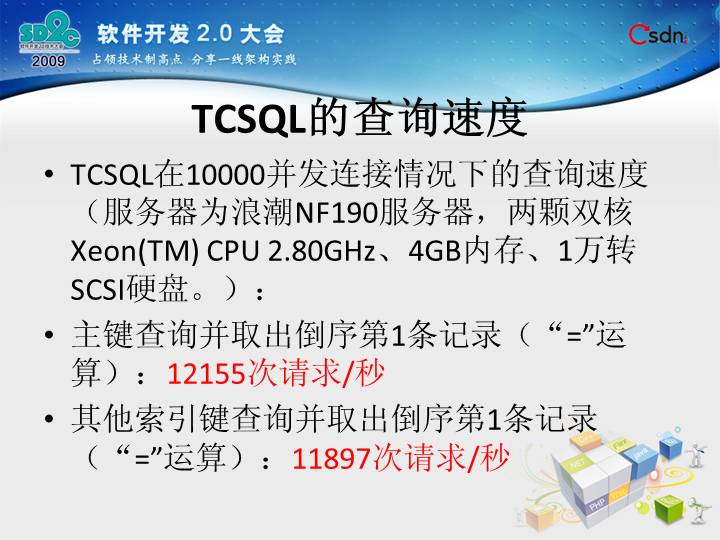

TCSQL的查询速度
TCSQL在10000并发连接情况下的查询速度(服务器为浪潮NF190服务器,两颗双核Xeon(TM) CPU 2.80GHz、4GB内存、1万转SCSI硬盘。):
主键查询并取出倒序第1条记录(“=”运算):12155次请求/秒
其他索引键查询并取出倒序第1条记录(“=”运算):11897次请求/秒

第49页

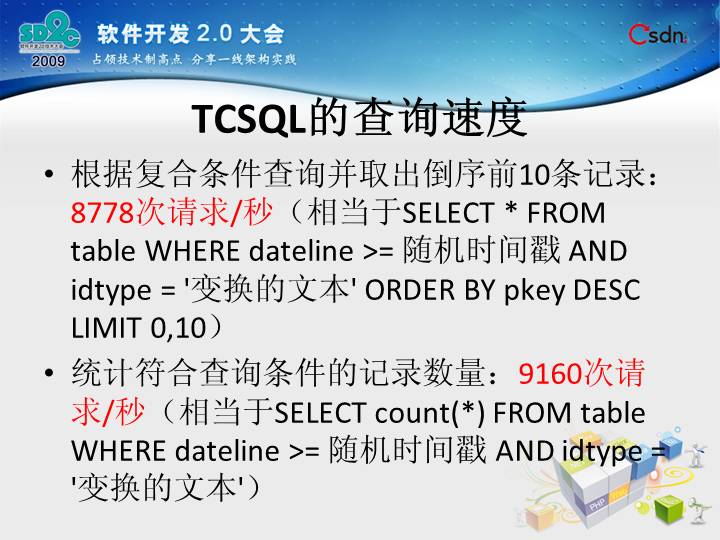

TCSQL的查询速度
根据复合条件查询并取出倒序前10条记录:8778次请求/秒(相当于SELECT * FROM table WHERE dateline >= 随机时间戳 AND idtype = '变换的文本' ORDER BY pkey DESC LIMIT 0,10)
统计符合查询条件的记录数量:9160次请求/秒(相当于SELECT count(*) FROM table WHERE dateline >= 随机时间戳 AND idtype = '变换的文本')

第50页

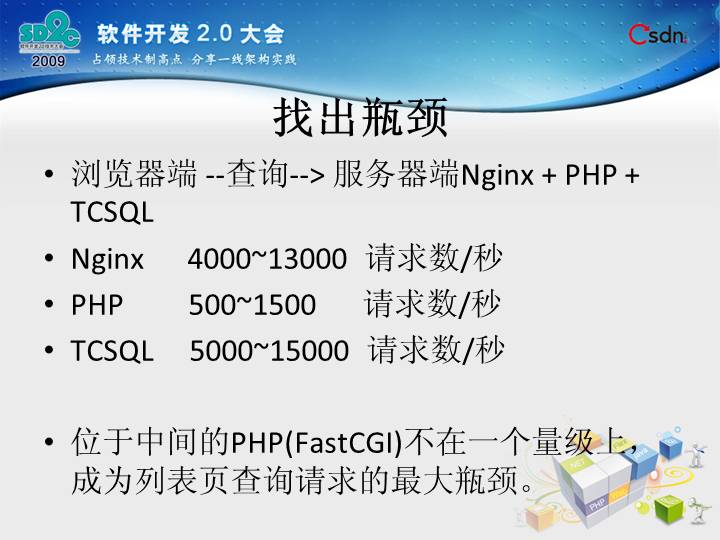

找出瓶颈
浏览器端 --查询--> 服务器端Nginx + PHP + TCSQL
Nginx      4000~13000  请求数/秒
PHP         500~1500      请求数/秒
TCSQL     5000~15000  请求数/秒

位于中间的PHP(FastCGI)不在一个量级上,成为列表页查询请求的最大瓶颈。

第51页

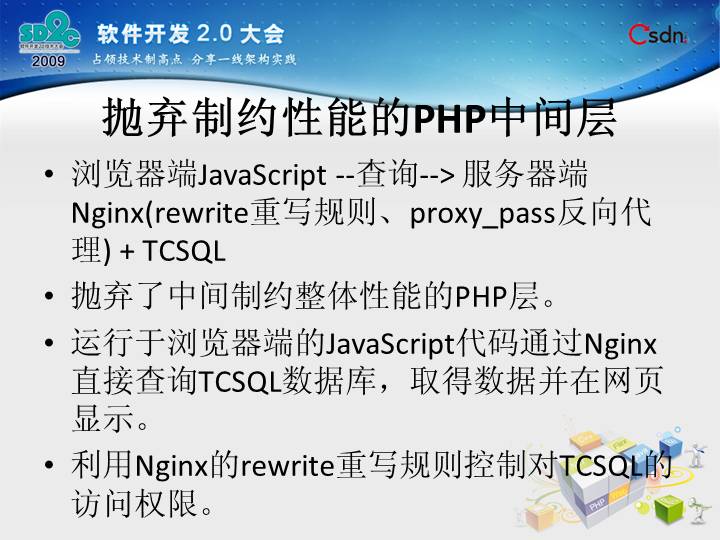

抛弃制约性能的PHP中间层
浏览器端JavaScript --查询--> 服务器端Nginx(rewrite重写规则、proxy_pass反向代理) + TCSQL
抛弃了中间制约整体性能的PHP层。
运行于浏览器端的JavaScript代码通过Nginx直接查询TCSQL数据库,取得数据并在网页显示。
利用Nginx的rewrite重写规则控制对TCSQL的访问权限。

第52页

谢谢!
